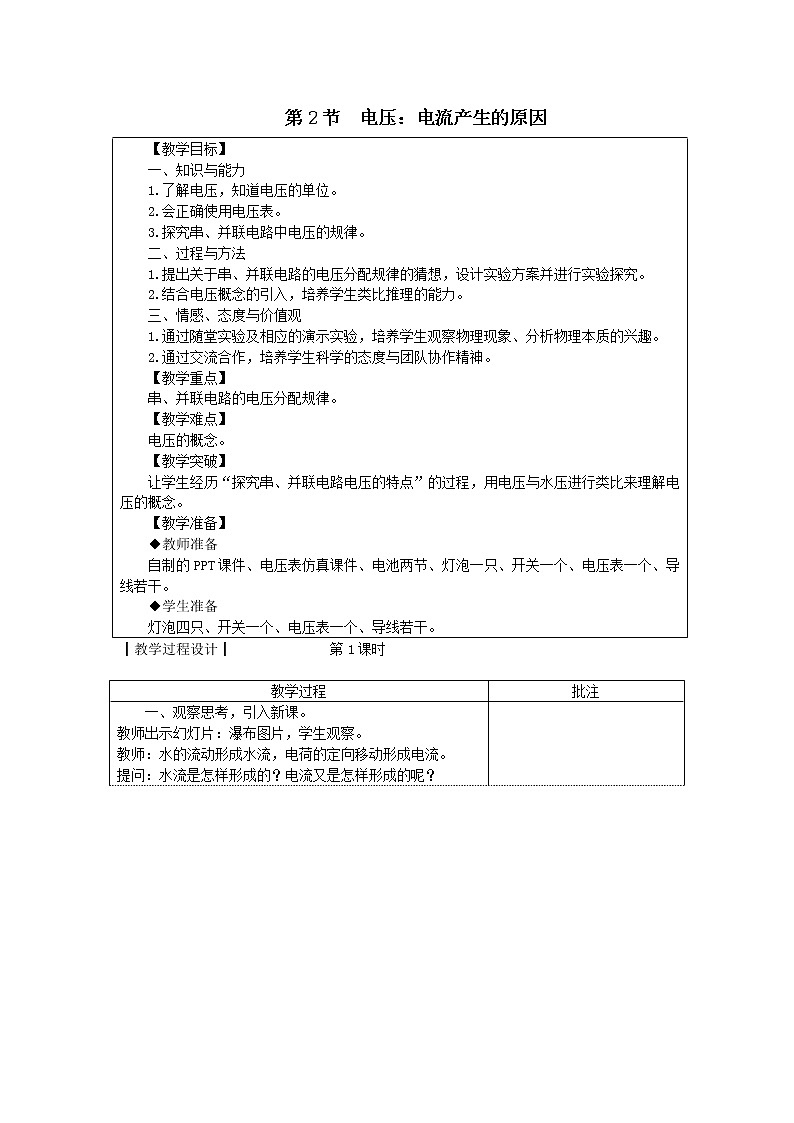

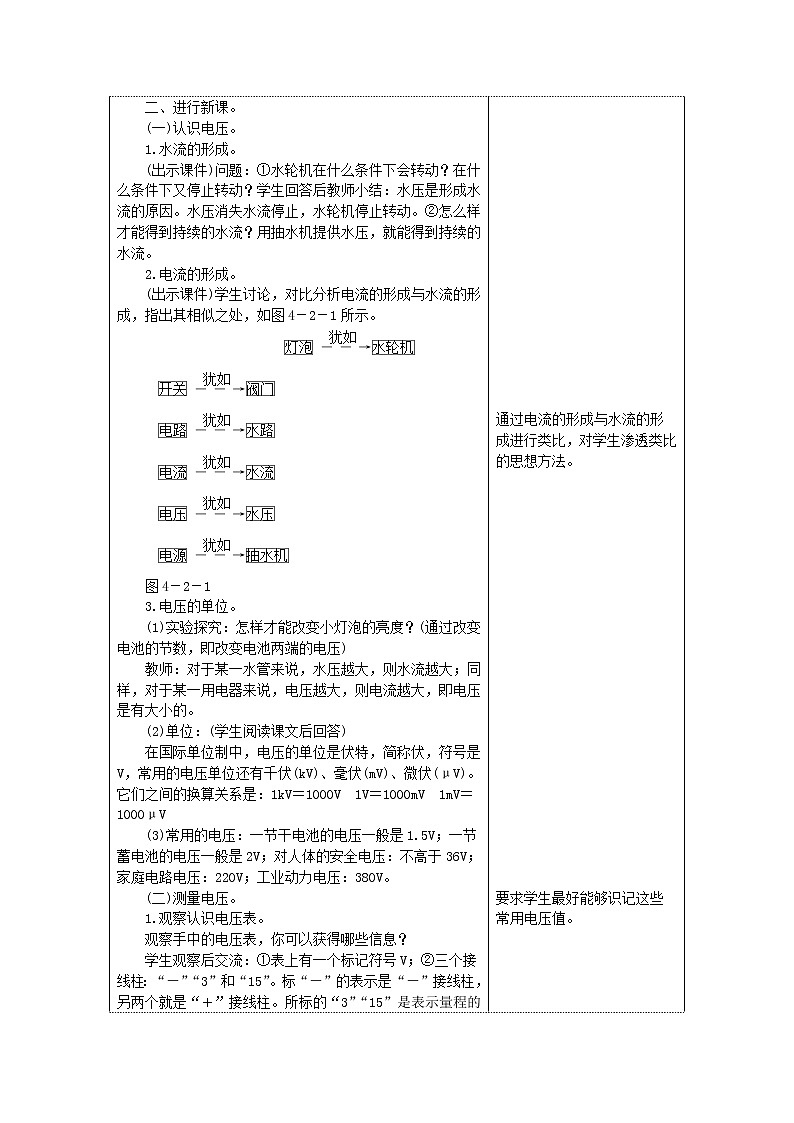

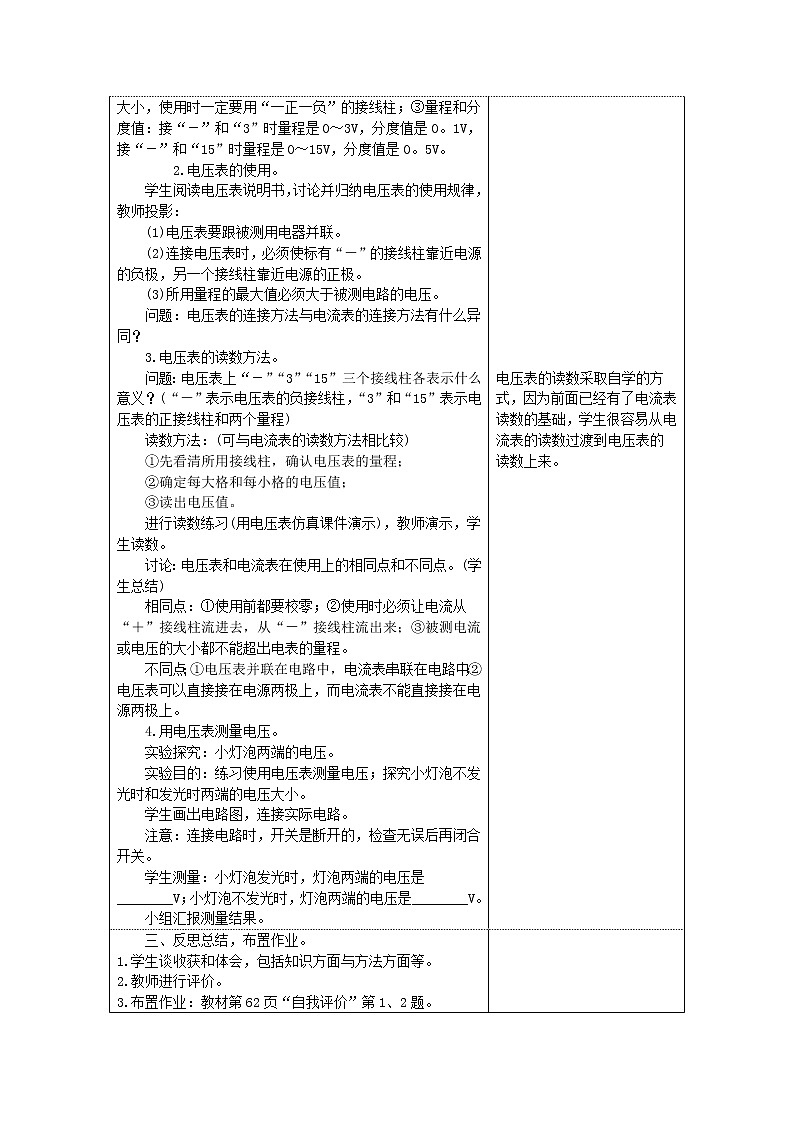

这是一份初中物理教科版九年级上册2 电压：电流产生的原因优质课ppt课件，文件包含第4章探究电流第2节电压电流产生的原因第2课时电路中电压的规律课件ppt、第4章探究电流第2节电压电流产生的原因教案doc等2份课件配套教学资源，其中PPT共18页， 欢迎下载使用。

一.探究串联电路中电压的规律
猜想1：串联电路中，各用电器两端电压相等；
猜想2：串联电路中，各用电器两端的电压之和等于电路总电压。
按照右图所示连接串联电路，用电压表分别测出：电池两端的电压U，灯泡L1、灯泡L2两端的电压U1和U2，导线上两点间的电压U3 。
二.探究并联电路中电压的规律
按照右图所示连接并联电路，用电压表分别测出：电池两端的电压U，灯泡L1、灯泡L2两端的电压U1和U2。
并联电路中，支路两端的电压相等，与支路上用电器的规格无关。
串联电路中，各用电器两端的电压并不一定相等，若用电器规格相同，它们两端电压相等
∙ 根据用电器两端电压判断电路类型
串联电路两端的电压等于串联电路中各部分电路两端的电压之和，即U=U1+U2+…+Un
在并联电路中，各支路两端的电压相等，即U=U1=U2=…=Un
1.如果两盏灯两端电压相等,则这两盏灯（ ）
A.一定并联 B.一定串联 C.可能串联也可能并联 D.以上都不对
2.如图所示，电源电压为6V ，闭合开关后，电压表的示数为4 V，下列描述不正确的是（ ）
A.L1两端电压为2 VB.L1两端电压为4VC.L2两端电压为4 VD.L1和L2两端电压之和为6 V
3.如图所示，甲、乙分别是电路图丙中电压表V1和V2的读数示意图，则那么L1两端的电压是_____V，L2两端的电压是_____V。
串联电路：U=UL1+UL2
4.如图甲所示，电源电压为10 V ，闭合开关后，电压表V1的示数是7V ，电压表V2的示数是5V，则L1两端电压是____V。实验时，闭合开关若发现某电压表指针偏转如图乙所示，产生该现象的原因是__________________。
V1测L1和L3两端电压之和
V2测L1和L2两端电压之和
5.[扬州中考]在“探究串联电路电压的特点”实验中:
某实验小组分别测量了串联电路两端的总电压U和灯泡L1、L2两端的电压U1、U2数据如表:
（1）该小组由此得出串联电路的总电压与各部分电压的关系是_____________(用题中物理量符号表示)。
(2)实验过程中，若L1灯丝断了，观察到电压表V1示数为______，电压表V2示数为_____。(3)该实验还有待改进，请写出其中一点:___________ ______________________。
