IA= IB = IC

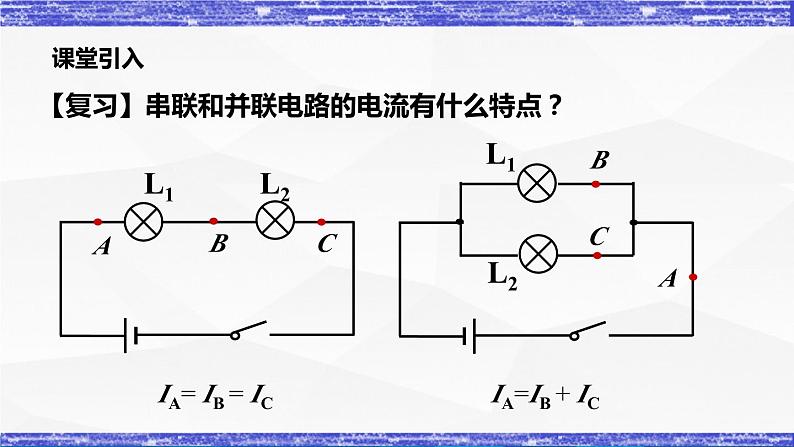

【复习】串联和并联电路的电流有什么特点？

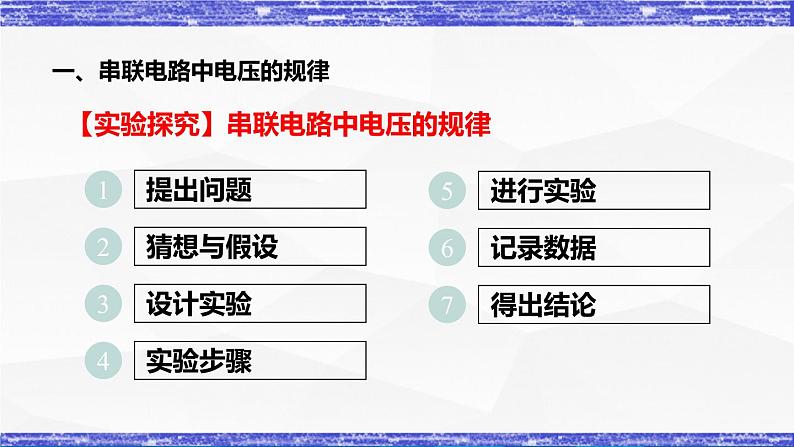

【实验探究】串联电路中电压的规律
一、串联电路中电压的规律

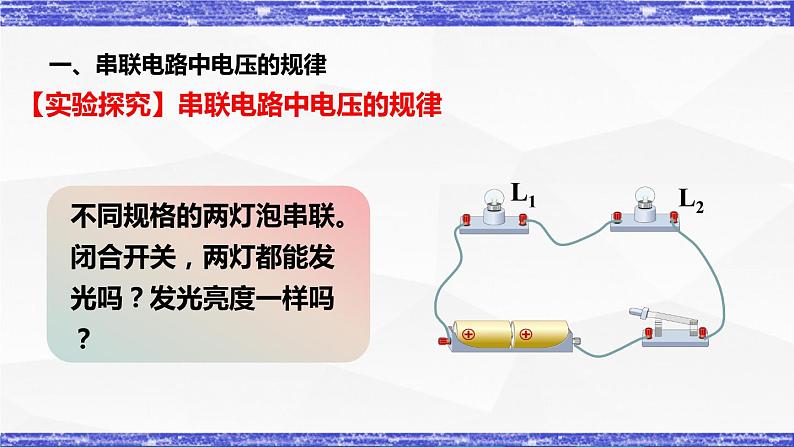

不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？

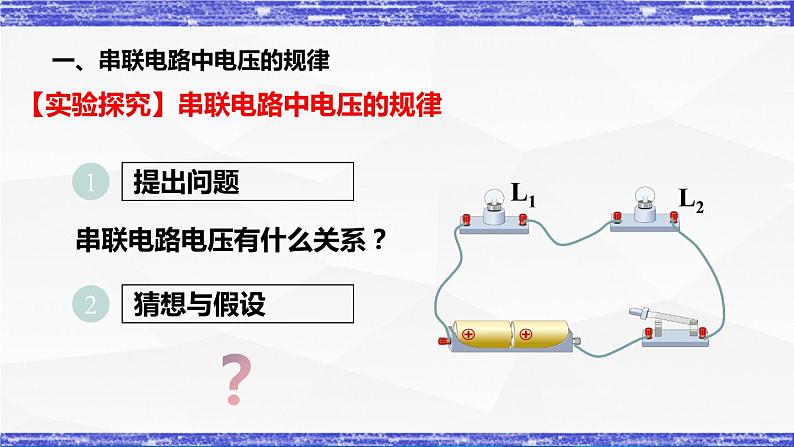

串联电路电压有什么关系？

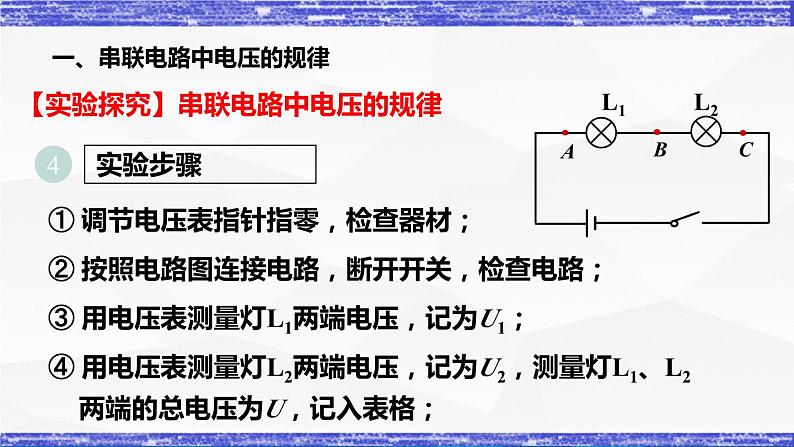

① 调节电压表指针指零，检查器材；
② 按照电路图连接电路，断开开关，检查电路；

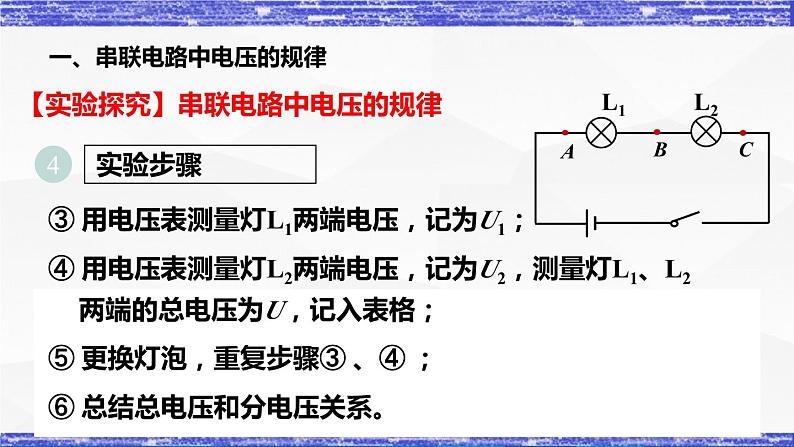

③ 用电压表测量灯L1两端电压，记为U1；
④ 用电压表测量灯L2两端电压，记为U2，测量灯L1、L2 　 两端的总电压为U，记入表格；
⑤ 更换灯泡，重复步骤③ 、④ ；
⑥ 总结总电压和分电压关系。
二、并联电路中电压的规律
【实验探究】并联电路中电压的规律
并联电路电压有什么关系？

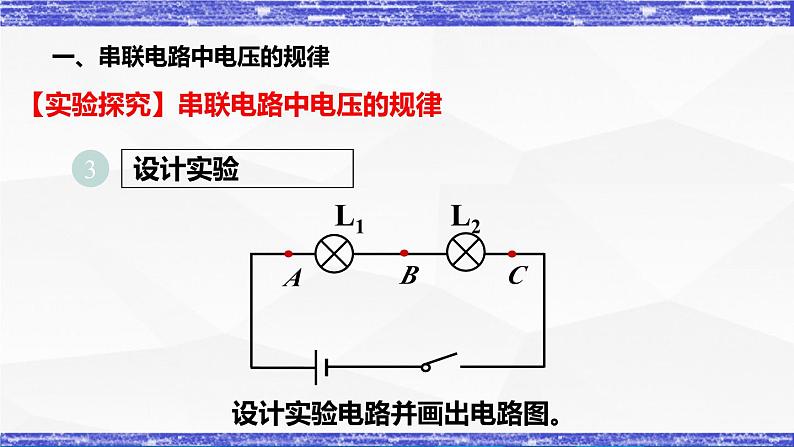

设计实验电路并画出电路图。
注意：电压表要选择合适的量程。
④ 改变两个小灯泡的规格或电池节数重做上述实验。
为了确保实验结论的准确性和普遍性，实验设计应该考虑到：多进行几次实验；每次实验选用不同规格的小灯泡或其他用电器； 改用不同电压的电源；将用电器的个数由两个改为三个或更多。
串联电路两端总电压等于各部分电路两端的电压之和。表达式：U=U1+U2并联电路各支路两端的电压相等，等于电路两端总电压。表达式：U=U1=U2
1.灯L1和L2并联后接到3V的电源上，发现灯L1比L2亮多了，若两灯的电压分别是U1、U2，则（ ） A.U1>U2 B.U12.如图所示的电路中，闭合开关S，已知电源电压为6V， L1两端的电压为2V，则下列说法正确的是（ ）
A.电压表的示数为2V B.电压表的示数为4VC.电压表的示数为6V D.电压表的示数为10V
3.（多选）小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是（ ）A.干路电流为3A B.L1和L2两端的电压相同C.L1两端的电压小于L2两端的电压 D.并联电路中各支路电流一定不同
4.若将20只相同的小灯泡串联接在220V的电路中，每只 小灯泡两端的电压为___V，若将20只相同的小灯泡并 联在110V的电路中，每只小灯泡两端的电压______V.
5.如图所示，当S1闭合、S2断开时，电压表示数为2.5 V； 当S1断开、S2闭合时，电压表示数为6 V. 灯L1两端的电压为_____V， 灯L2两端的电压为_____V， 电源电压为___V.
6.在图中，灯泡L1和灯泡L2是____联连接的。当电键K断开时，电压表的示数将______；电流表的示数将______(选填“增大”、“不变”或“减小”)。
