专项四 动态电路的分析 同步练习 2022-2023 人教版 九年级物理

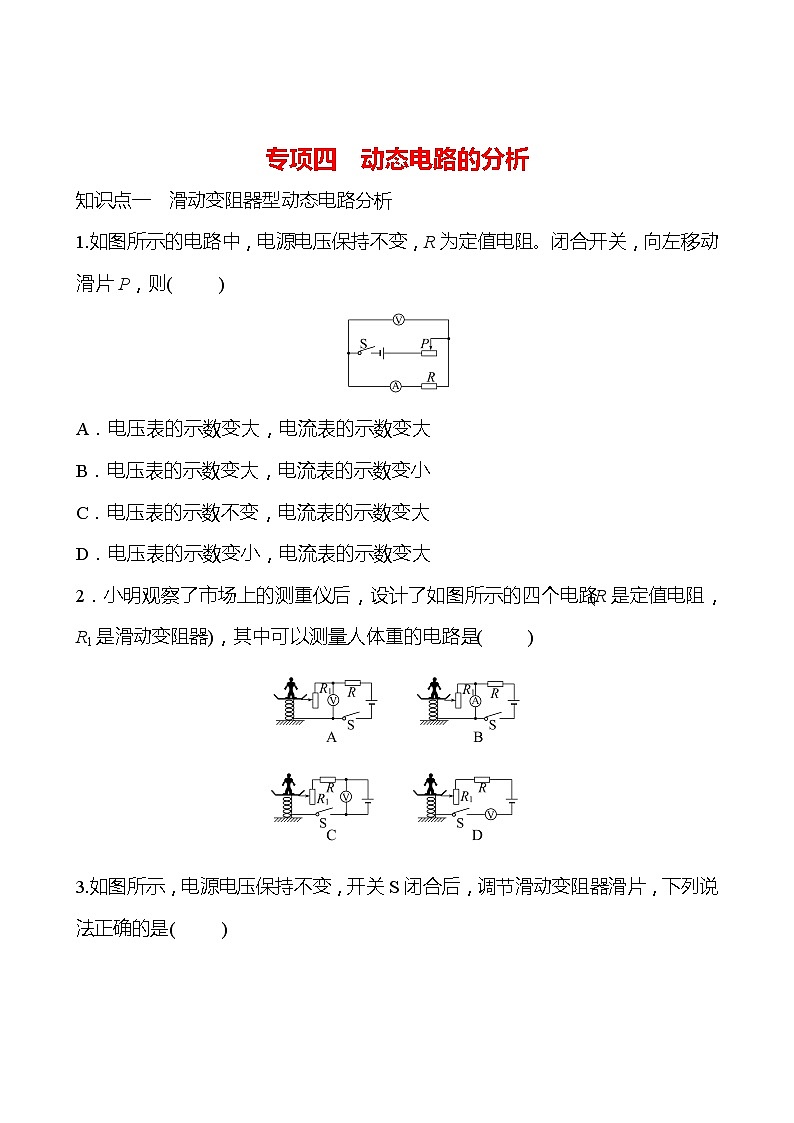

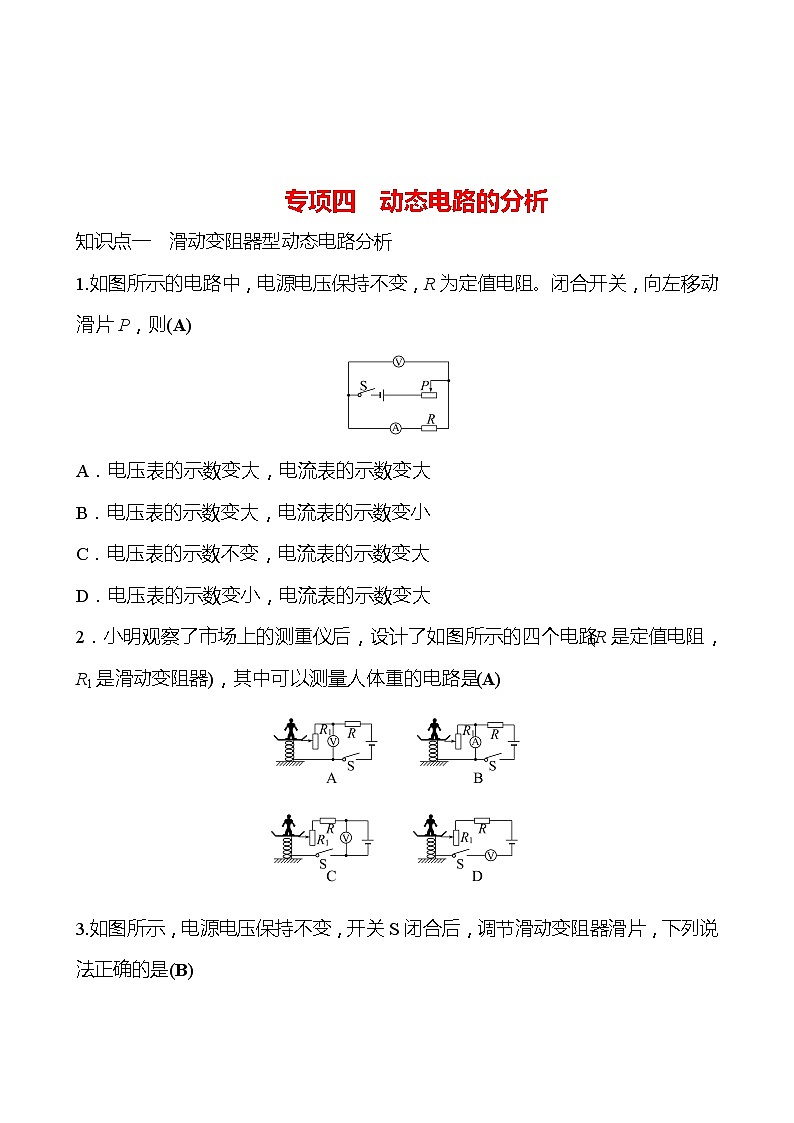

专项四　动态电路的分析

知识点一　滑动变阻器型动态电路分析

1.如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，向左移动滑片P，则(     )

A．电压表的示数变大，电流表的示数变大

B．电压表的示数变大，电流表的示数变小

C．电压表的示数不变，电流表的示数变大

D．电压表的示数变小，电流表的示数变大

2．小明观察了市场上的测重仪后，设计了如图所示的四个电路(R是定值电阻，R1是滑动变阻器)，其中可以测量人体重的电路是(     )

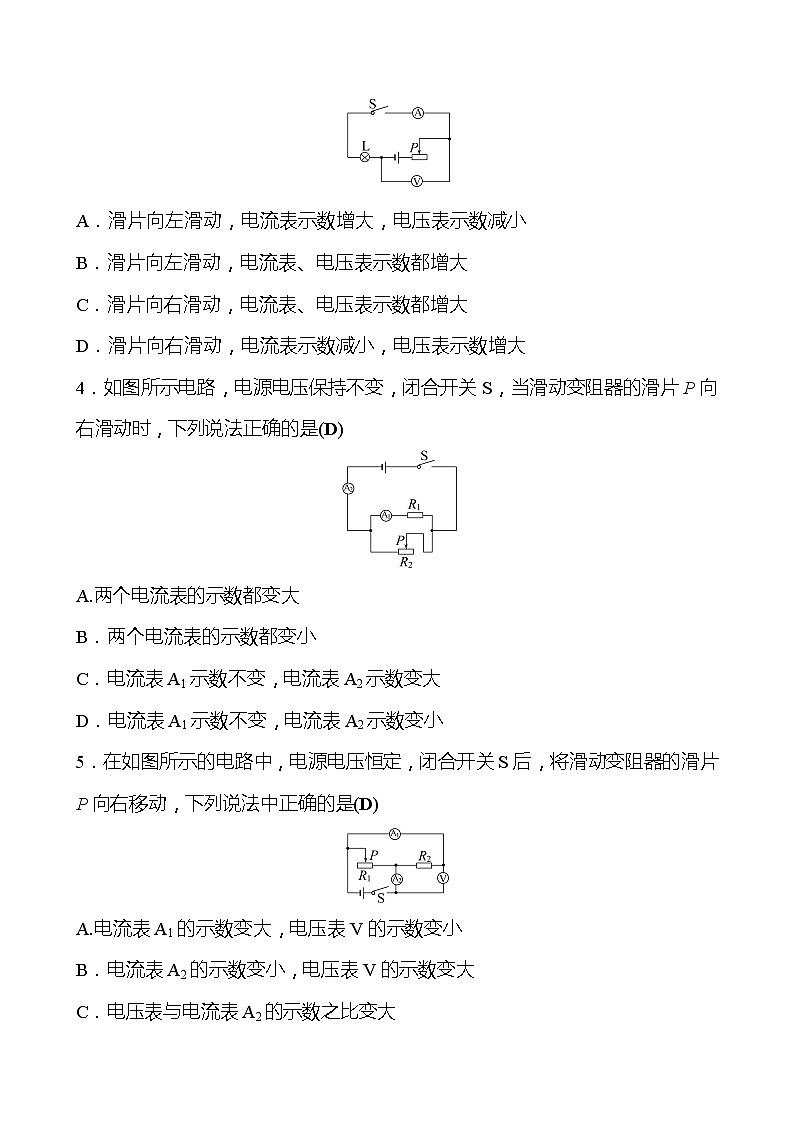

3.如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是(     )

A．滑片向左滑动，电流表示数增大，电压表示数减小

B．滑片向左滑动，电流表、电压表示数都增大

C．滑片向右滑动，电流表、电压表示数都增大

D．滑片向右滑动，电流表示数减小，电压表示数增大

4．如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是(     )

A.两个电流表的示数都变大

B．两个电流表的示数都变小

C．电流表A1示数不变，电流表A2示数变大

D．电流表A1示数不变，电流表A2示数变小

5．在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是(     )

A.电流表A1的示数变大，电压表V的示数变小

B．电流表A2的示数变小，电压表V的示数变大

C．电压表与电流表A2的示数之比变大

D．电流表A2与A1的示数之差变大

6.如图所示，开关S闭合，当滑片P向右移动的过程中，电压表的示数__      __，电压表与电流表示数之比__      __。(均选填“变大”“变小”或“不变”)

知识点二　开关型动态电路分析

7.如图所示，电源电压保持不变。只闭合开关S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法正确的是(     )

A．电流表示数变大，电压表示数变小

B．电流表示数变小，电压表示数不变

C．电压表示数与电流表示数的比值变小

D．电压表示数与电流表示数的比值不变

8.如图所示，灯泡L1和L2(灯泡中只要有电流就能发光)相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中(     )

A．L1变亮，电压表示数变小

B．L1变暗，电流表示数变大

C．L2亮起来，电压表示数变大

D．L2亮起来，电流表示数变小

9.在如图所示的电路中，将开关S闭合时，电流表示数__      __，电压表示数

__      __(均选填“变大”“变小”或“不变”)。

知识点三　敏感电阻型动态电路分析

10．如图所示是某电子秤内部简化电路。R0是定值电阻，Rx是压敏电阻，阻值随压力增大而减小，电源电压保持不变。闭合开关，当Rx上压力增大时，随之减小的是(     )

A.通过Rx的电流

B．通过R0的电流

C．Rx两端的电压

D．R0两端的电压

11.光敏电阻的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是(     )

A．电流表和电压表的示数均变小

B．电流表和电压表的示数均变大

C．电流表的示数变小，电压表的示数变大

D．电流表的示数数大，电压表的示数变小

12．图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器R1的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是(     )

A．电压表示数变大，电流表示数变小

B．电压表示数变小，电流表示数变大

C．电压表示数变大，电流表示数变大

D．电压表示数变小，电流表示数变小

13．如图甲是某酒精浓度检测仪的原理图。电源电压保持不变，R1为定值电阻，R2为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。闭合开关，驾驶员呼出的气体中酒精浓度越大，R2的阻值__      __，电压表示数__      __。当电压表示数达到一定值时，检测仪发出报警信号。
