人教版 (2019)选择性必修 第二册第二章 电磁感应4 互感和自感精品课后复习题

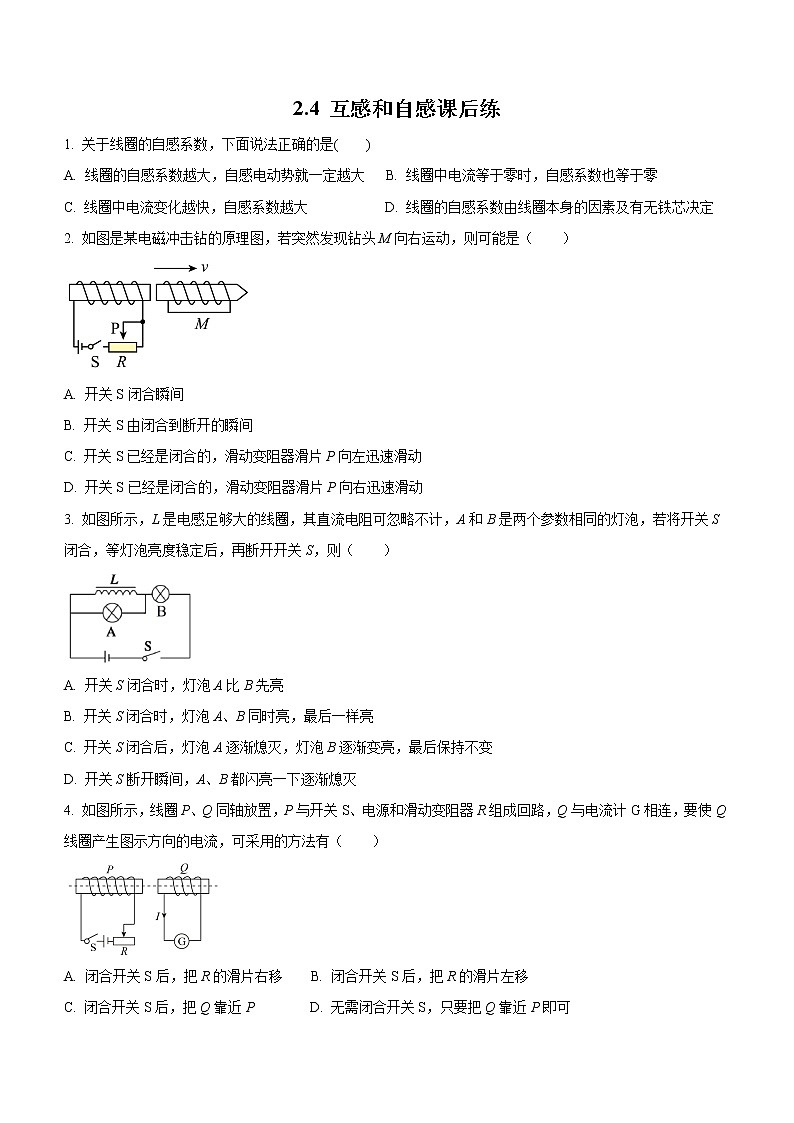

2.4 互感和自感课后练

1. 关于线圈的自感系数，下面说法正确的是(　　)

A. 线圈的自感系数越大，自感电动势就一定越大   B. 线圈中电流等于零时，自感系数也等于零

C. 线圈中电流变化越快，自感系数越大           D. 线圈的自感系数由线圈本身的因素及有无铁芯决定

2. 如图是某电磁冲击钻的原理图，若突然发现钻头M向右运动，则可能是（　　）

A. 开关S闭合瞬间

B. 开关S由闭合到断开的瞬间

C. 开关S已经是闭合的，滑动变阻器滑片P向左迅速滑动

D. 开关S已经是闭合的，滑动变阻器滑片P向右迅速滑动

3. 如图所示，L是电感足够大的线圈，其直流电阻可忽略不计，A和B是两个参数相同的灯泡，若将开关S闭合，等灯泡亮度稳定后，再断开开关S，则（　　）

A. 开关S闭合时，灯泡A比B先亮

B. 开关S闭合时，灯泡A、B同时亮，最后一样亮

C. 开关S闭合后，灯泡A逐渐熄灭，灯泡B逐渐变亮，最后保持不变

D. 开关S断开瞬间，A、B都闪亮一下逐渐熄灭

4. 如图所示，线圈P、Q同轴放置，P与开关S、电源和滑动变阻器R组成回路，Q与电流计G相连，要使Q线圈产生图示方向的电流，可采用的方法有（　　）

A. 闭合开关S后，把R的滑片右移    B. 闭合开关S后，把R的滑片左移

C. 闭合开关S后，把Q靠近P        D. 无需闭合开关S，只要把Q靠近P即可

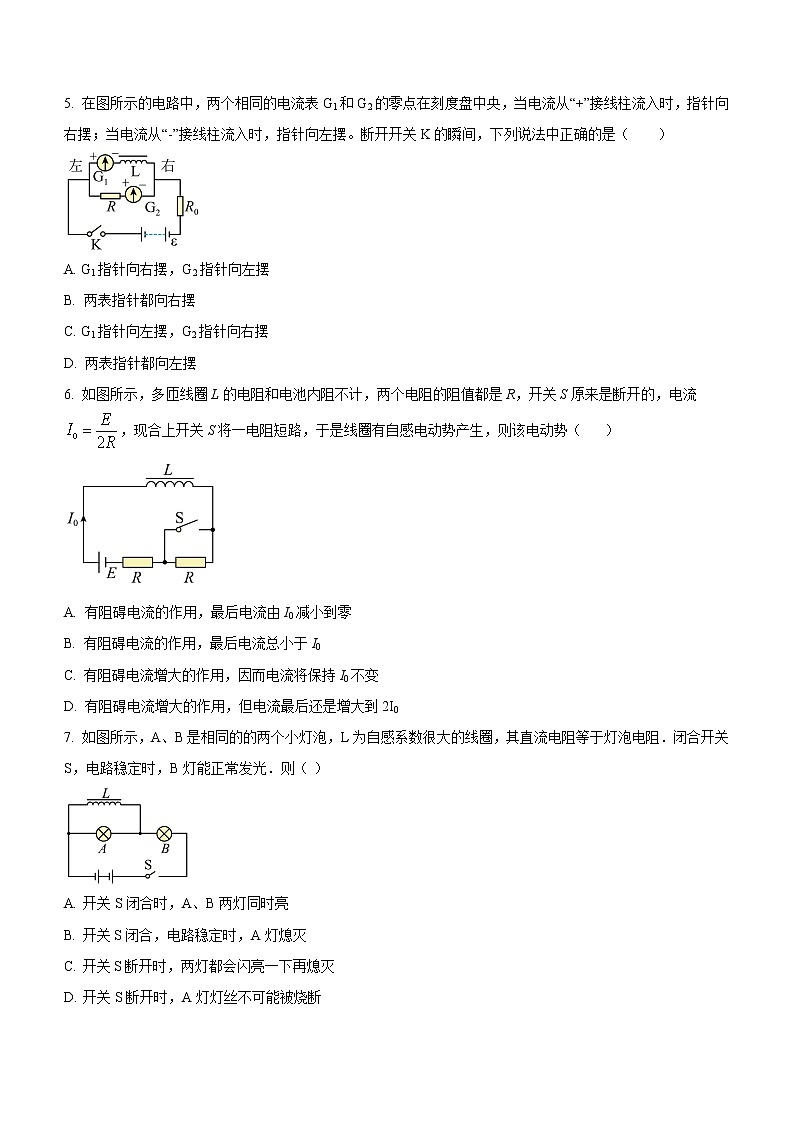

5. 在图所示的电路中，两个相同的电流表G1和G2的零点在刻度盘中央，当电流从“+”接线柱流入时，指针向右摆；当电流从“-”接线柱流入时，指针向左摆。断开开关K的瞬间，下列说法中正确的是（　　）

A. G1指针向右摆，G2指针向左摆

B. 两表指针都向右摆

C. G1指针向左摆，G2指针向右摆

D. 两表指针都向左摆

6. 如图所示，多匝线圈L的电阻和电池内阻不计，两个电阻的阻值都是R，开关S原来是断开的，电流，现合上开关S将一电阻短路，于是线圈有自感电动势产生，则该电动势（    ）

A. 有阻碍电流的作用，最后电流由I0减小到零

B. 有阻碍电流的作用，最后电流总小于I0

C. 有阻碍电流增大的作用，因而电流将保持I0不变

D. 有阻碍电流增大的作用，但电流最后还是增大到2I0

7. 如图所示，A、B是相同的的两个小灯泡，L为自感系数很大的线圈，其直流电阻等于灯泡电阻．闭合开关S，电路稳定时，B灯能正常发光．则（ ）

A. 开关S闭合时，A、B两灯同时亮

B. 开关S闭合，电路稳定时，A灯熄灭

C. 开关S断开时，两灯都会闪亮一下再熄灭

D. 开关S断开时，A灯灯丝不可能被烧断

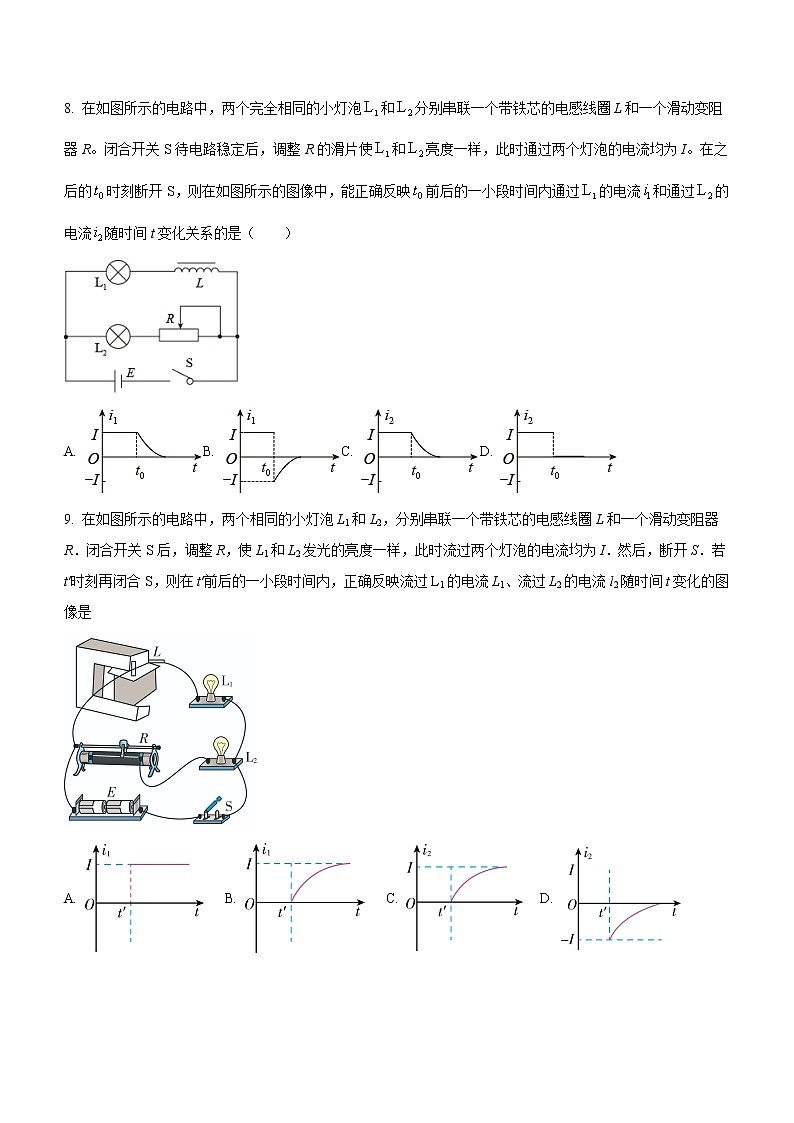

8. 在如图所示的电路中，两个完全相同的小灯泡和分别串联一个带铁芯的电感线圈L和一个滑动变阻器R。闭合开关S待电路稳定后，调整R的滑片使和亮度一样，此时通过两个灯泡的电流均为I。在之后的时刻断开S，则在如图所示的图像中，能正确反映前后的一小段时间内通过的电流和通过的电流随时间t变化关系的是（　　）

A.  B.  C.  D.

9. 在如图所示的电路中，两个相同的小灯泡L1和L2，分别串联一个带铁芯的电感线圈L和一个滑动变阻器R．闭合开关S后，调整R，使L1和L2发光的亮度一样，此时流过两个灯泡的电流均为I．然后，断开S．若t′时刻再闭合S，则在t′前后的一小段时间内，正确反映流过L1的电流L1、流过L2的电流l2随时间t变化的图像是

A.    B.    C.  D.

10. 如图所示的电路中，L是一个自感系数很大、直流电阻不计的线圈，、和是三个完全相同的灯泡，E是内阻不计的电源，在时刻，闭合开关S，电路稳定后在时刻断开开关S，规定以电路稳定时流过、的电流方向为正，分别用、表示流过和的电流，则下图中能定性描述电流I随时间t变化关系的是（　　）

A.  B.

C.  D.

11. 如图所示，为电阻很小的线圈，和为内阻不计、零刻度线在表盘中央的电流计。当开关处于闭合状态时，两表的指针皆偏向右方，那么，当开关S断开时，将出现（　　）

A. 和的指针都立即回到零点

B. 的指针立即回到零点，而的指针缓慢地回到零点

C. 的指针缓慢地回到零点，而的指针先立即偏向左方，然后缓慢地回到零点

D. 的指针先立即偏向左方，然后缓慢地回到零点，而的指针缓慢地回到零点

1. D

【详解】A项：由自感电动势公式知，不仅由自感系数决定，还与电流变化快慢有关，故A错误；

B、C、D项：自感系数与线圈的大小、形状、匝数、有无铁芯有关，与其它因素无关，故BC错误，D正确．

2. AC

【详解】A．开关S由断开到闭合的瞬间，穿过M的磁通量变大，根据楞次定律，为阻碍磁通量变大，钻头向右运动，故A正确；
B．开关S由闭合到断开的瞬间，穿过M的磁通量减小，为阻碍磁通量的减小，钻头向左运动，不符合题意，故B错误；
C．保持开关S闭合，变阻器滑片P向左滑动，电阻减小，电流变大，则穿过M的磁通量增大，为阻碍磁通量增大，钻头向右运动，符合题意，故C正确；
D．保持开关S闭合，变阻器滑片P向右滑动，电阻增大，电流减小，穿过M的磁通量减小，为阻碍磁通量减小，钻头向左运动，不符合题意，故D错误；
故选AC。

3. C

【详解】ABC．当S闭合时，由于L的阻碍，电流从两灯中流过，故两灯同时亮，并且流过的电流相等，故两灯的亮度相同；但电路稳定后，灯泡A被短路而熄灭，B灯更亮，最后保持不变，故C正确，AB错误；
D．S断开时，B中电流消失，故立即熄灭；而A中由于电感中产生感应电动势，使A闪亮一下后逐渐熄灭，故D错误。
故选C。

4. BC

【详解】AB．闭合开关S后，线圈P形成的磁场向右穿过线圈Q，若把R的滑片右移，Q中的磁通量减小，据楞次定律可知，线圈Q中电流方向与图中所标电流方向相反，同理可知，若把R的滑片左移，线圈Q中电流方向与图中所标电流方向相同，A错误，B正确；

C．闭合开关S后，把Q靠近P，Q中的磁场向右、磁通量增大，据楞次定律可知，线圈Q中的电流方向与图中所标电流方向相同，C正确；

D．若S不闭合，则线圈Q中无磁场，故Q中不会有电流产生，D错误。

故选BC。

5. A

【详解】由于电感线圈L的存在，断开开关K的瞬间，在G1、G2的回路中有顺时针方向逐渐减小的电流，该电流从G1的“+”接线柱流入时，指针向右摆；从G2的“-”接线柱流入时，指针向左摆。选项A正确，BCD错误。

故选A。

6. D

【详解】开关S由断开到闭合，回路中的电流要增大，因而在L上要产生自感电动势，自感电动势总是要阻碍引起它的电流的变化，这就是说由于电流增加引起的自感电动势要阻碍原电流的增加，但阻碍不是阻止，电流仍要增大，而达到稳定后电流为

选项D正确，ABC错误。

故选D。

7. AD

【详解】A. 开关s闭合瞬间，A和B同时发光，故A正确；

B. 电路稳定后L的电感不再起作用，起作用的只是它的直流电阻，因A.B灯相同，B此时正常发光，那么说明灯的额定电流由并联的A和L的直流电阻分配，L的直流电阻等于灯泡电阻,那么A支路的电流会等于其额定电流的1/2，也就是说其亮度较B灯暗，不一定熄灭，故B错误；

CD. 断开开关S的瞬间，由电感的特性可知：L和A组成的回路中的电流会维持不变，其数值就是S断开前L支路中的电流，即等于额定电流的一半，不会闪亮一下，灯丝也不可能被烧断．而B灯立即熄灭，故C错误，D正确；

故选AD

8. A

【详解】AB．与线圈串联，断开S瞬间，流过线圈的电流不变，电感线圈产生与流过它的电流同向的感应电动势，电动势慢慢变小，则电流慢慢变小，且变小得越来越慢， B错误A正确；

CD．S断开的瞬间，流过的电流反向，之后电流逐渐减小，CD错误。

故选A。

9. B

【详解】A. B. 由于小灯泡L1与电感线圈串联,断开S后再闭合,流过L1的电流从无到有(即增大),电感线圈对电流有阻碍作用,所以流过灯泡L1的电流从0开始逐渐增大，最终达到I.故A错误，B正确。

C. D. 由于小灯泡L2与滑动变阻器串联,断开S后再闭合,立即有电流通过L2,当I1电流逐渐增大时,流过L2的电流逐渐减小，最终减到I.故C. D错误。

10. C

【详解】当闭合电键，因为线圈与D1串联，所以电流I1会慢慢增大，灯泡D2这一支路立即就有电流。当电键断开，D2这一支路电流立即消失，因为线圈阻碍电流的减小，所以通过 D1的电流不会立即消失，会从原来的大小慢慢减小，而且D1和D2、D3构成回路，通过 D1的电流也流过 D2，所以I2变成反向，且逐渐减小。

故选C。

11. D

【详解】当开关断开时，中原来的电流很快消失；由于通过线圈的电流变小，导致线圈中产生瞬间感应电动势，从而阻碍电流变小，感应电流在和中重新构成回路，中电流方向不变，中电流方向反向，所以的指针缓慢地回到零点，而的指针先立即偏向左方，然后缓慢地回到零点。

故选D。
