苏科版九年级全册2 变阻器练习题

九年级物理同步练习

14.2变阻器

一、选择题

1.超导体一旦应用于实际，下列用电器仍可使用的是       （    ）

A．电饭锅      B．电炉     C．电风扇     D．电热毯

2.如图所示的电路，AB是一段电阻丝，当导线夹由A向B移动的过程中，接入电路的电灯亮度将 （    ）．

A．变亮        B．变暗

C．不变        D．无法判断是否变化

3.在如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是（   ）

4.如图是汽车.摩托车油量表（电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（     ）

A．向油箱里加油时，电流表示数变大

B．燃油消耗下降时，电流表示数变大

C．燃油全部耗尽时，电流表将被烧坏

D．油箱加油过满时，电流表将被烧坏

5.如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（　　）

A             B            C               D

6.如图为滑动变阻器接入电路的示意图，其中不正确的是（    ）

A.    B.    C.    D.

7.如图所示，当将滑动变阻器的滑片P向右移动时．图中的哪一种连接方法可使变阻器连入电路部分的电阻增大?                                                 (    )

8.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（　　）

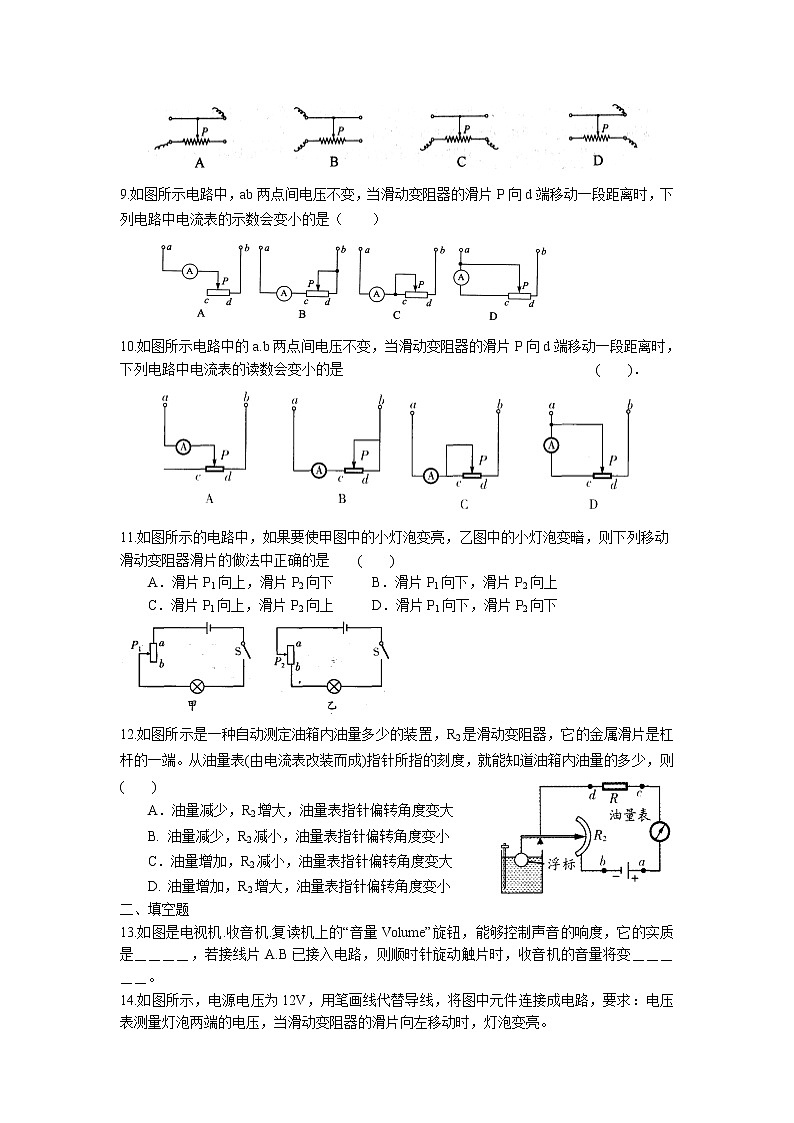

9.如图所示电路中，ab两点间电压不变，当滑动变阻器的滑片P向d端移动一段距离时，下列电路中电流表的示数会变小的是（　　）

10.如图所示电路中的a.b两点间电压不变，当滑动变阻器的滑片P向d端移动一段距离时，下列电路中电流表的读数会变小的是                                    (    )．

11.如图所示的电路中，如果要使甲图中的小灯泡变亮，乙图中的小灯泡变暗，则下列移动滑动变阻器滑片的做法中正确的是    (    )

A．滑片P1向上，滑片P2向下  B．滑片P1向下，滑片P2向上

C．滑片P1向上，滑片P2向上  D．滑片P1向下，滑片P2向下

12.如图所示是一种自动测定油箱内油量多少的装置，R2是滑动变阻器，它的金属滑片是杠杆的一端。从油量表(由电流表改装而成)指针所指的刻度，就能知道油箱内油量的多少，则(    )

A．油量减少，R2增大，油量表指针偏转角度变大

  B. 油量减少，R2减小，油量表指针偏转角度变小

  C．油量增加，R2减小，油量表指针偏转角度变大

  D. 油量增加，R2增大，油量表指针偏转角度变小

二、填空题

13.如图是电视机.收音机.复读机上的“音量Volume”旋钮，能够控制声音的响度，它的实质是＿＿＿＿，若接线片A.B已接入电路，则顺时针旋动触片时，收音机的音量将变＿＿＿＿＿。

14.如图所示，电源电压为12V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。

　　第13题　　　　　　　第14题　　　　　　第15题　　　　第16题

15.如图所示，一名同学设计了一个风力测定仪，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点。电路中接有一个小灯泡，测风力时，闭合开关S即可，通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个＿＿，观察小灯泡的＿＿＿＿可以粗略地知道风力的大小。

16.如图所示是地磅的电路图。当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻＿＿＿＿，电流表的示数＿＿＿＿＿。这样把电流对应的重力刻在电流表的刻度盘上，就可以读出被称物体的重力。（变大/变小/不变）

17.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个灯泡，测风力时，闭合开关S。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个_______，观察灯泡L的亮度可以粗略地反映风力的大小。若要提高装置反映风力大小的性能，可采取的方法是_____________________。

18.如图所示电路中电源电压保持不变，当滑动变阻器薛青滑片P向右滑动时小灯泡L1的亮度________，小灯泡L2的亮度________ (填“变亮”.“变暗”或“不变”)，电流表的示数________ (填“变大”“不变”或“变小”)．

                       第17题　　　　　　　　　      第18题　

19.如图所示电路图，电压表测的是＿＿＿（填“L1”.“L2”或“R”）两端的电压。滑动变阻器的滑动触片向右移动时，灯泡L1的亮度＿＿＿（填“变亮”.“变暗”或“不变”）。

　　　第19题　　　　　　　　　      第20题　　　　　　

20.如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接。要求：灯L1和L2并联，开关同时控制两灯，滑动变阻器只控制L1的亮度，导线不能交叉。

三、作图题

21.如图所示是一个未连接完成的实验电路图。请根据要求，用笑声画线代替导线，完成电路连接。要求：小灯泡L1.L2并联，滑动变阻器只控制L2的亮度，电流表测量干路中的总电流，导线不能交叉。

22.用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑动变阻器的滑片，灯泡变亮。
