初中物理人教版九年级全册第4节 变阻器练习题

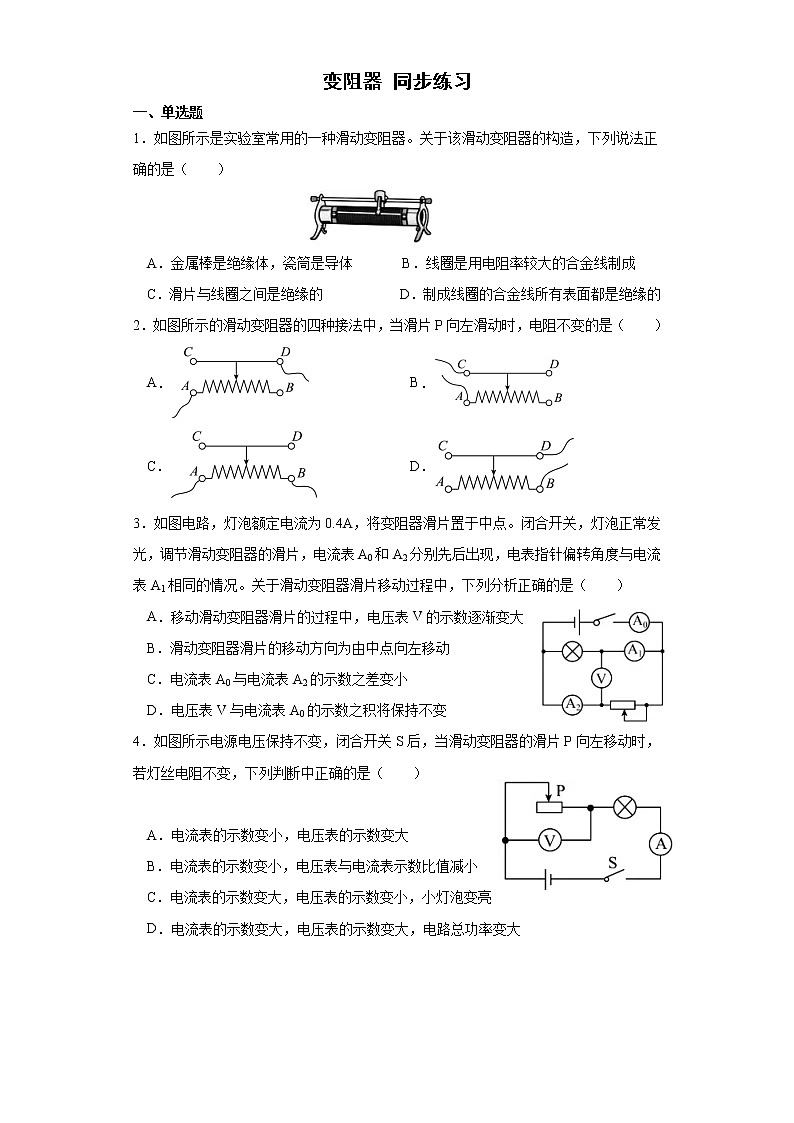

变阻器 同步练习

一、单选题

1．如图所示是实验室常用的一种滑动变阻器。关于该滑动变阻器的构造，下列说法正确的是（　　）

A．金属棒是绝缘体，瓷筒是导体       B．线圈是用电阻率较大的合金线制成

C．滑片与线圈之间是绝缘的           D．制成线圈的合金线所有表面都是绝缘的

2．如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻不变的是（　　）

A． B．

C． D．

3．如图电路，灯泡额定电流为0.4A，将变阻器滑片置于中点。闭合开关，灯泡正常发光，调节滑动变阻器的滑片，电流表A0和A2分别先后出现，电表指针偏转角度与电流表A1相同的情况。关于滑动变阻器滑片移动过程中，下列分析正确的是（　　）

A．移动滑动变阻器滑片的过程中，电压表V的示数逐渐变大

B．滑动变阻器滑片的移动方向为由中点向左移动

C．电流表A0与电流表A2的示数之差变小

D．电压表V与电流表A0的示数之积将保持不变

4．如图所示电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，若灯丝电阻不变，下列判断中正确的是（　　）

A．电流表的示数变小，电压表的示数变大

B．电流表的示数变小，电压表与电流表示数比值减小

C．电流表的示数变大，电压表的示数变小，小灯泡变亮

D．电流表的示数变大，电压表的示数变大，电路总功率变大

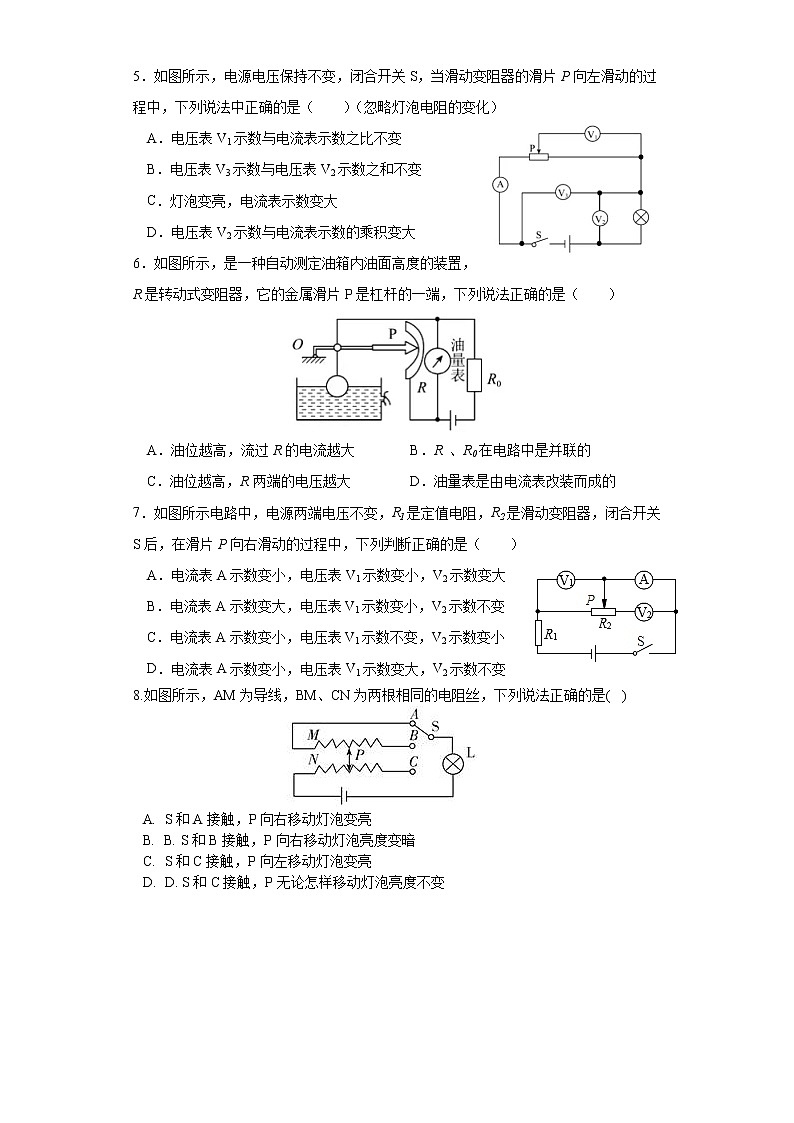

5．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动的过程中，下列说法中正确的是（　　）（忽略灯泡电阻的变化）

A．电压表V1示数与电流表示数之比不变

B．电压表V3示数与电压表V2示数之和不变

C．灯泡变亮，电流表示数变大

D．电压表V2示数与电流表示数的乘积变大

6．如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（　　）

A．油位越高，流过R的电流越大 B．R 、R0在电路中是并联的

C．油位越高，R两端的电压越大 D．油量表是由电流表改装而成的

7．如图所示电路中，电源两端电压不变，R1是定值电阻，R2是滑动变阻器，闭合开关S后，在滑片P向右滑动的过程中，下列判断正确的是（　　）

A．电流表A示数变小，电压表V1示数变小，V2示数变大

B．电流表A示数变大，电压表V1示数变小，V2示数不变

C．电流表A示数变小，电压表V1示数不变，V2示数变小

D．电流表A示数变小，电压表V1示数变大，V2示数不变

8.如图所示，AM为导线，BM、CN为两根相同的电阻丝，下列说法正确的是(   )

1.  S和A接触，P向右移动灯泡变亮
2. B. S和B接触，P向右移动灯泡亮度变暗
3.  S和C接触，P向左移动灯泡变亮
4.  D. S和C接触，P无论怎样移动灯泡亮度不变

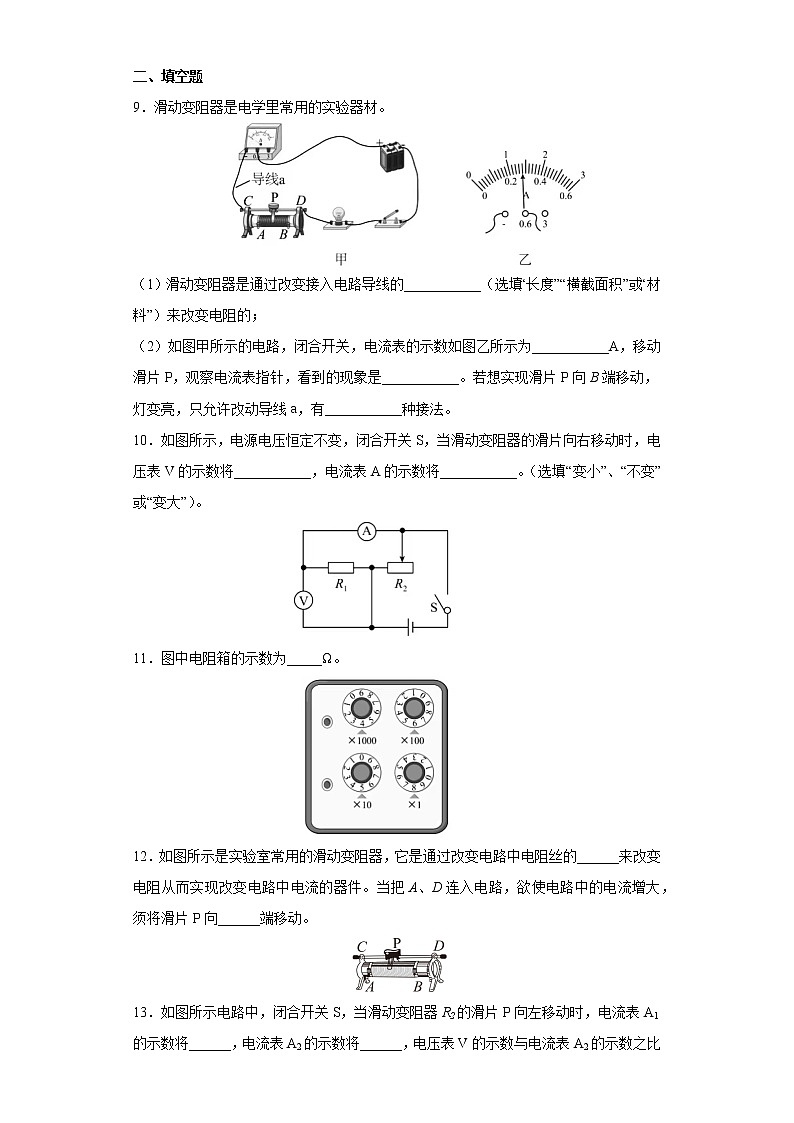

二、填空题

9．滑动变阻器是电学里常用的实验器材。

（1）滑动变阻器是通过改变接入电路导线的___________（选填“长度”“横截面积”或“材料”）来改变电阻的；

（2）如图甲所示的电路，闭合开关，电流表的示数如图乙所示为___________A，移动滑片P，观察电流表指针，看到的现象是___________。若想实现滑片P向B端移动，灯变亮，只允许改动导线a，有___________种接法。

10．如图所示，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片向右移动时，电压表V的示数将___________，电流表A的示数将___________。（选填“变小”、“不变”或“变大”）。

11．图中电阻箱的示数为_____Ω。

12．如图所示是实验室常用的滑动变阻器，它是通过改变电路中电阻丝的______来改变电阻从而实现改变电路中电流的器件。当把A、D连入电路，欲使电路中的电流增大，须将滑片P向______端移动。

13．如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将______，电流表A2的示数将______，电压表V的示数与电流表A2的示数之比将______。（三个空均选填“变大”、“变小”或“不变”）

三、实验题

14．某实验小组在探究“影响导体电阻大小的因素”时，设计了如图所示的电路图。

（1）电路中串联一个滑动变阻器的目的是_____，通过观察_____来比较接入电路电阻的大小；

（2）通过表中 A、D两组数据可以探究电阻大小与导体材料之间的关系，所以在表中应填入的数据是_____，如想探究电阻大小与导体长度之间的关系应选_____两组实验数据；

（3）本次实验采用了_____的实验方法。

15．（1）如图1所示，图中电压表的分度值______V，读数为______V；如图2所示，电阻箱的示数是______Ω；

（2）小明学习了燃料的热值后，考虑到燃料燃烧放出的热量会被水吸收，而水的比热容已知。自己设计了一个实验来探究煤油和菜籽油的热值的大小关系。他组装了如图3所示的装置进行实验，为了保证实验结论的客观性，小明选择了两套相同的装置，实验中还应控制两种燃料的初温、______相同，记录结果见表：

①分析数据得出：煤油和菜籽油两种燃料中，热值较大的是______；

②小明同学还想利用这种实验方案计算出煤油和菜籽油的热值，那么小明还需要补充的测量工具：______。利用此实验方法计算出的热值将比真实值______（选填“偏大”或“偏小”）。

16．如图所示的实验器材，现用电流表、电压表分别测出通过小灯泡的电流和小灯泡两端的电压。电路中电流约为0.5 A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。

（1）请用笔画线代替导线按要求将实物图连接完整；(       )

（2）连接电路前开关应处于___________状态；

（3）实验中，若闭合开关，小灯泡不亮，但电压表示数约等于电源电压，此时故障可能是___________；如移动滑片P发现两表示数均比较小且不变，则原因为___________。

17．（1）如图甲，滑动变阻器接线柱AC接入电路，闭合开关前滑动变阻器的滑片应该处于______ （选填“A”或“B”）处，当滑片向右移动时，变阻器接入电路的阻值______（选填“变大”“变小”或“不变”）。

（2）如图乙中电阻箱的示数是______Ω。

（3）如图丙中，______（选填“A”或“B”）脚是二极管的正极。

（4）如图丁，在烧杯中加入盐水然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池，观察电压表的接线和指针偏转可知：铜片是盐水电池的______极，电池的电压为______V。

参考答案：

1．B

2．C

3．B

4．D

5．B

6．C

7．D

8．A

9．     长度     0.28     电流表示数不变     1

10．     不变     不变

11．4658

12．     长度     A

13．     不变     变小     变大

14．     避免电路造成短路     电流表示数     0.5     A、B     控制变量法

15．     0.1     2.2     6041     质量     煤油     天平     偏小

16．          断开     小灯泡断路     滑动变阻器两接线柱同接在下接线柱

17．     B     变大     2014     B     正     0.6
