苏科版九年级全册2 变阻器巩固练习

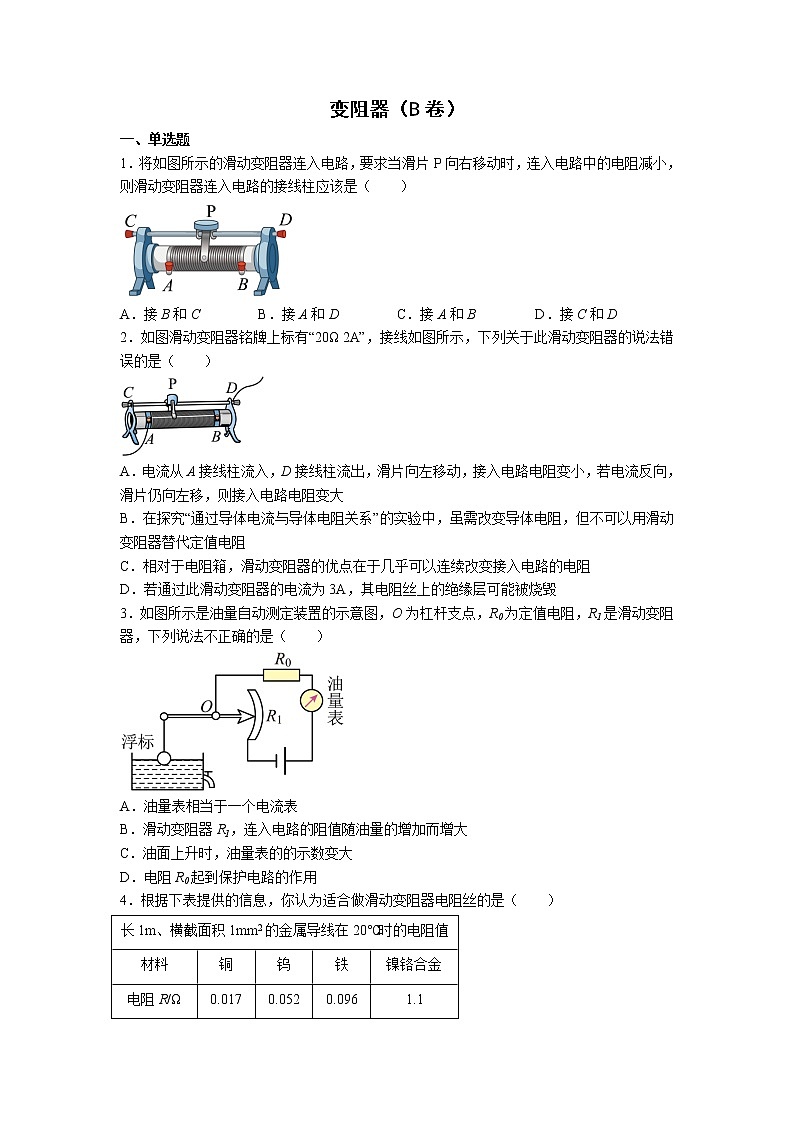

变阻器（B卷）

一、单选题

1．将如图所示的滑动变阻器连入电路，要求当滑片P向右移动时，连入电路中的电阻减小，则滑动变阻器连入电路的接线柱应该是（　　）

A．接B和C B．接A和D C．接A和B D．接C和D

2．如图滑动变阻器铭牌上标有“20Ω 2A”，接线如图所示，下列关于此滑动变阻器的说法错误的是（　　）

A．电流从A接线柱流入，D接线柱流出，滑片向左移动，接入电路电阻变小，若电流反向，滑片仍向左移，则接入电路电阻变大

B．在探究“通过导体电流与导体电阻关系”的实验中，虽需改变导体电阻，但不可以用滑动变阻器替代定值电阻

C．相对于电阻箱，滑动变阻器的优点在于几乎可以连续改变接入电路的电阻

D．若通过此滑动变阻器的电流为3A，其电阻丝上的绝缘层可能被烧毁

3．如图所示是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，R1是滑动变阻器，下列说法不正确的是（　　）

A．油量表相当于一个电流表

B．滑动变阻器R1，连入电路的阻值随油量的增加而增大

C．油面上升时，油量表的的示数变大

D．电阻R0起到保护电路的作用

4．根据下表提供的信息，你认为适合做滑动变阻器电阻丝的是（　　）

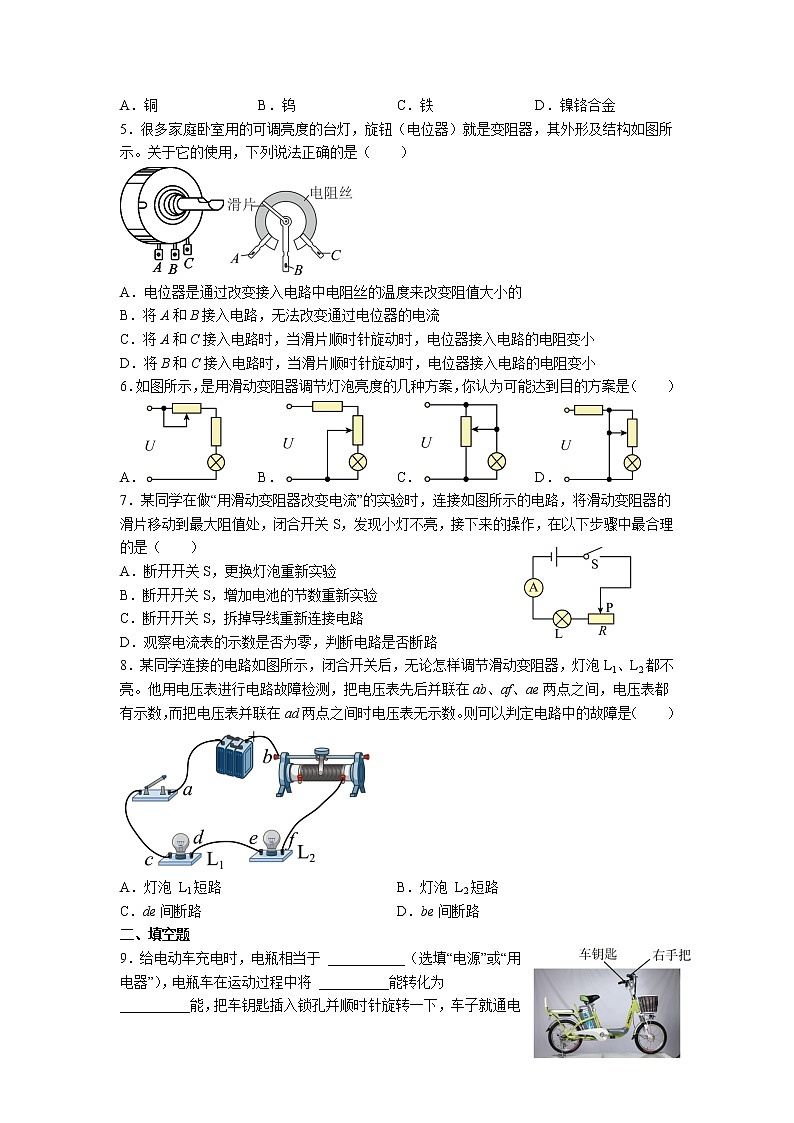

A．铜 B．钨 C．铁 D．镍铬合金

5．很多家庭卧室用的可调亮度的台灯，旋钮（电位器）就是变阻器，其外形及结构如图所示。关于它的使用，下列说法正确的是（　　）

A．电位器是通过改变接入电路中电阻丝的温度来改变阻值大小的

B．将A和B接入电路，无法改变通过电位器的电流

C．将A和C接入电路时，当滑片顺时针旋动时，电位器接入电路的电阻变小

D．将B和C接入电路时，当滑片顺时针旋动时，电位器接入电路的电阻变小

6．如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（　　）

A． B． C． D．

7．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（　　）

A．断开开关S，更换灯泡重新实验

B．断开开关S，增加电池的节数重新实验

C．断开开关S，拆掉导线重新连接电路

D．观察电流表的示数是否为零，判断电路是否断路

8．某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮。他用电压表进行电路故障检测，把电压表先后并联在ab、af、ae两点之间，电压表都有示数，而把电压表并联在ad两点之间时电压表无示数。则可以判定电路中的故障是（　　）

A．灯泡 L1短路 B．灯泡 L2短路

C．de间断路 D．be间断路

二、填空题

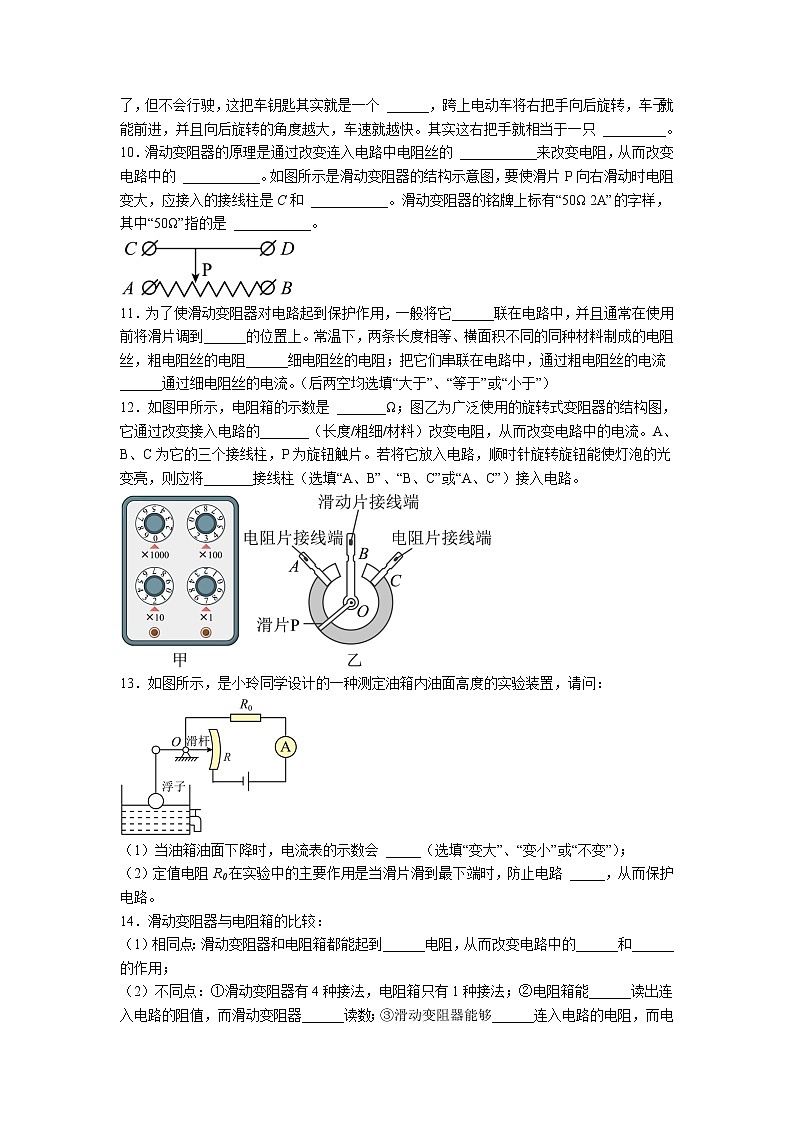

9．给电动车充电时，电瓶相当于 ___________（选填“电源”或“用电器”），电瓶车在运动过程中将 __________能转化为 __________能，把车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶，这把车钥匙其实就是一个 ______，跨上电动车将右把手向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快。其实这右把手就相当于一只 _________。

10．滑动变阻器的原理是通过改变连入电路中电阻丝的 ___________来改变电阻，从而改变电路中的 ___________。如图所示是滑动变阻器的结构示意图，要使滑片P向右滑动时电阻变大，应接入的接线柱是C和 ___________。滑动变阻器的铭牌上标有“50Ω 2A”的字样，其中“50Ω”指的是 ___________。

11．为了使滑动变阻器对电路起到保护作用，一般将它______联在电路中，并且通常在使用前将滑片调到______的位置上。常温下，两条长度相等、横面积不同的同种材料制成的电阻丝，粗电阻丝的电阻______细电阻丝的电阻；把它们串联在电路中，通过粗电阻丝的电流______通过细电阻丝的电流。（后两空均选填“大于”、“等于”或“小于”）

12．如图甲所示，电阻箱的示数是 _______Ω；图乙为广泛使用的旋转式变阻器的结构图，它通过改变接入电路的_______（长度/粗细/材料）改变电阻，从而改变电路中的电流。A、B、C为它的三个接线柱，P为旋钮触片。若将它放入电路，顺时针旋转旋钮能使灯泡的光变亮，则应将_______接线柱（选填“A、B”、“B、C”或“A、C”）接入电路。

13．如图所示，是小玲同学设计的一种测定油箱内油面高度的实验装置，请问：

（1）当油箱油面下降时，电流表的示数会 _____（选填“变大”、“变小”或“不变”）；

（2）定值电阻R0在实验中的主要作用是当滑片滑到最下端时，防止电路 _____，从而保护电路。

14．滑动变阻器与电阻箱的比较：

（1）相同点：滑动变阻器和电阻箱都能起到______电阻，从而改变电路中的______和______的作用；

（2）不同点：①滑动变阻器有4种接法，电阻箱只有1种接法；②电阻箱能______读出连入电路的阻值，而滑动变阻器______读数；③滑动变阻器能够______连入电路的电阻，而电阻箱不能______改变连入电路的电阻。

15．如图，在鳄鱼夹M、N间接入塑料尺时，小灯泡不发光，说明塑料尺是___________（选填“导体”或“绝缘体”）。把塑料尺换成铅笔芯后小灯泡发光，向右移动鳄鱼夹M。观察到小灯泡的亮度变___________（选填“亮”或“暗”），请根据这实验现象，提出一个可探究的科学问题___________。为了让实验现象更明显，小红同学将小灯泡换成电流表，她的做法___________（选填“合理”或“不合理”），理由是___________。

三、解答题

16．如图，现有两个小灯泡、一个开关、一个滑动变阻器，6V的电源，导线若干，将这些元件连接成电路，要求：

（1）开关控制两只小灯泡；

（2）滑动变阻器的滑片向右滑动时，小灯泡L1亮度变亮，L2的亮度不变。

17．根据实物图，在方框中画出它的电路图。

18．某实验小组在探究“影响导体电阻大小的因素”时，设计了如图所示的电路图。

（1）电路中串联一个滑动变阻器的目的是_____，通过观察_____来比较接入电路电阻的大小；

（2）通过表中 A、D两组数据可以探究电阻大小与导体材料之间的关系，所以在表中应填入的数据是_____，如想探究电阻大小与导体长度之间的关系应选_____两组实验数据；

（3）本次实验采用了_____的实验方法。

参考答案：

1．A

2．A

3．B

4．D

5．D

6．A

7．D

8．C

9．     用电器     电     机械     开关     变阻器

10．     长度     电流     A     滑动变阻器的最大电阻是50Ω

11．     串     阻值最大     小于     等于

12．     327     长度     A、B

13．     变小     短路

14．     改变     电流     电压     直接     不能     逐渐改变     连续

15．     绝缘体     亮     导体的电阻与长度有什么关系     不合理     当铅笔芯接入电路的电阻较小时，电路中的电流较大，容易损坏电源和电流表

16．

17．

18．     避免电路造成短路     电流表示数     0.5     A、B     控制变量法
