18.3 测量小灯泡的电功率
课后培优练级练


培优第一阶——基础过关练
1．物理实验课上，小鹏同学用如图甲所示的电路来测量标有“2.5 V”字样小灯泡的电功率，电源电压为4.5 V不变．他从滑动变阻器接入电路阻值最大时开始记录数据，测得小灯泡的I－U图象如图乙所示，则滑动变阻器的最大阻值为______Ω.滑片P向右移动过程中，小灯泡L的亮度变_____，小灯泡正常发光的功率为_____W.

　　　甲　　　　　　　　　乙
【答案】     40     暗     1
【解析】
【详解】
由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，电源电压一定，由I＝可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大＝＝45Ω，此时灯泡的电阻：RL＝＝5Ω，滑动变阻器的最大阻值：R滑最大＝R总最大RL＝45Ω5Ω＝40Ω；小灯泡的额定电压为2.5V，由图象可知,此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额＝U额I＝2.5V×0.4A＝1W. 滑片P向右移动过程中，滑动变阻器连入电路中的阻值增大，据串联电路的电压规律可知，变阻器两端电压增大，灯泡的电压减小，又由I＝可知，电路中电流减小，由P＝UI可知，小灯泡L的亮度变暗．
2．在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”的字样，电源电压恒定不变．

（1）闭合开关，移动滑动变阻器滑片，发现灯泡始终不亮，电流表有示数，电压表无示数，其故障原因可能是______．
（2）排除故障后，开始实验，闭合开关，电压表的示数为2.5V，此时应将变阻器滑片向____端调节，在移动变阻器滑片的过程中，眼睛应注视___的示数，直至灯泡正常发光，此时电流表的示数为0.4A，则灯泡的额定功率为___W．
（3）完成上述实验后，又找来了一个阻值为R0的电阻和两个开关．并借助部分现有的实验器材，设计了如图乙所示的电路，也测出了小灯泡的额定功率．请完成下列的实验步骤：
①闭合开关S1和S3，移动滑片，当电压表的示数为___V时，停止移动滑片．
②只闭合开关S1和S2，读出此时电压表的示数为U；
③灯泡额定功率的表达式为P额=____（用已知量和测量量表示）．
【答案】     小灯泡短路     左     电压表     1.52     3.8
【解析】
【详解】
（1）闭合开关，移动滑动变阻器滑片，发现灯泡始终不亮，电流表有示数，说明电路是通路，电压表无示数，说明电压表可能被短路了，所以其故障原因可能是小灯泡短路．
（2）排除故障后，开始实验，闭合开关，电压表的示数为2.5V，要使灯泡两端的电压升高到额定电压，根据串联电路的分压规律，此时应将变阻器滑片向左端调节，电阻减小；
在移动变阻器滑片的过程中，因为根据灯泡两端的电压来确定灯泡是否正常工作，所以眼睛应注视电压表的示数，直至灯泡正常发光即电压表为3.8V，此时电流表的示数为0.4A，则灯泡的额定功率为：
．
（3）完成上述实验后，又找来了一个阻值为R0的电阻和两个开关．并借助部分现有的实验器材，设计了如图乙所示的电路，也测出了小灯泡的额定功率．
①闭合开关S1和S3，移动滑片，当电压表的示数为3.8V时，停止移动滑片，此时灯正常工作．
②只闭合开关S1和S2，读出此时电压表的示数为U，即灯和R0的总电压；
③R0两端的电压为：；
串联时，通过灯的电流与R0的电流相等，电流为：；
则灯泡额定功率的表达式为：
。

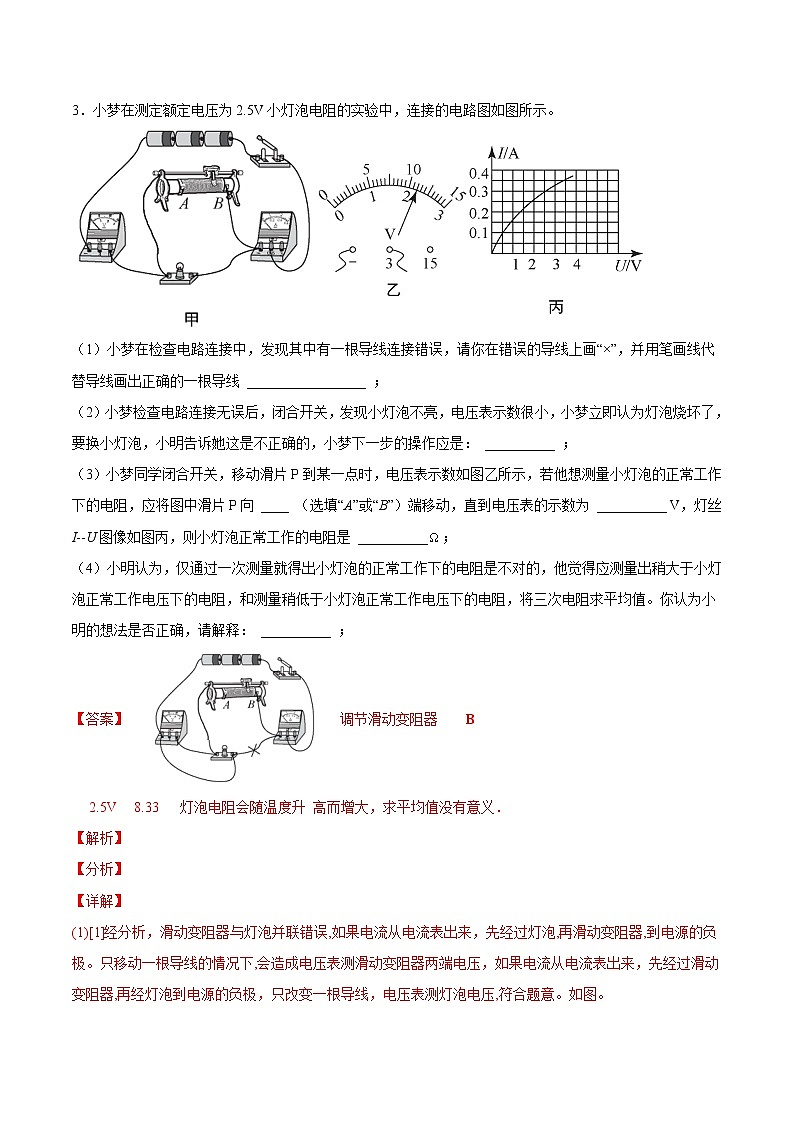

3．小梦在测定额定电压为2.5V小灯泡电阻的实验中，连接的电路图如图所示。

（1）小梦在检查电路连接中，发现其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的一根导线 _________________ ；
（2）小梦检查电路连接无误后，闭合开关，发现小灯泡不亮，电压表示数很小，小梦立即认为灯泡烧坏了，要换小灯泡，小明告诉她这是不正确的，小梦下一步的操作应是： __________ ；
（3）小梦同学闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，若他想测量小灯泡的正常工作下的电阻，应将图中滑片P向 ____ （选填“A”或“B”）端移动，直到电压表的示数为 __________ V，灯丝I--U图像如图丙，则小灯泡正常工作的电阻是 __________；
（4）小明认为，仅通过一次测量就得出小灯泡的正常工作下的电阻是不对的，他觉得应测量出稍大于小灯泡正常工作电压下的电阻，和测量稍低于小灯泡正常工作电压下的电阻，将三次电阻求平均值。你认为小明的想法是否正确，请解释： __________ ；
【答案】          调节滑动变阻器     B
     2.5V     8.33     灯泡电阻会随温度升 高而增大，求平均值没有意义．
【解析】
【分析】
【详解】
(1)[1]经分析，滑动变阻器与灯泡并联错误,如果电流从电流表出来，先经过灯泡,再滑动变阻器,到电源的负极。只移动一根导线的情况下,会造成电压表测滑动变阻器两端电压，如果电流从电流表出来，先经过滑动变阻器,再经灯泡到电源的负极，只改变一根导线，电压表测灯泡电压,符合题意。如图。

(2)[2] 小灯泡不亮，电流表指针几乎不动，说明电路断路或电路中的总电阻很大；电压表有示数，说明电压表与电源连通，所以，故障在与电压表并联的灯断路了而导致电压表串联在电路中；电流表有示数，说明电路是通路，电压表无示数，灯泡不亮，则可能与电压表并联的灯泡被短路。发现小灯泡不亮，电压表示数很小，下一步的操作应是：调节滑动变阻器。
(3)[3][4][5]由图乙所示电压表可以知道,其量程为,分度值为,所示为,灯泡两端电压小于额定电压,要测灯泡额定功率,应减小滑动变阻器接入电路的阻值,使灯泡两端电压增大,所以向B端移动滑片,直到电压表的示数为小灯泡正常发光时的电流为,两端电压为2.5V,根据可以知道灯泡的电阻为8.33Ω.
(4)[6]正确.由图像可知,灯泡电阻随温度的增大而增大, 灯泡电阻受温度影响，在不同电压下灯泡电阻不同，不是定值，求灯泡在不同电压下的阻值作为灯泡正常发光时的电阻是无意义的。
4．如图甲是阳阳同学设计的根据欧姆定律测电阻的实验电路．
（1）检查无误后，闭合开关．他将滑片P向左滑动时，电压表示数将_____（选填“增大”、“减小”或“不变”）；当P滑到某一位置时，两表读数如图乙所示，由此可知电阻R＝_____Ω．你认为这个结果可靠吗？_____，理由是_____．

（2）做完测电阻实验后，阳阳发现桌上还有一个标有额定电流I额的小灯泡和两个开关，一个已知阻值为R0的定值电阻，他想：能否在不用电流表的情况下测定小灯泡的额定功率呢？通过与同学讨论，他设计出了如图丙所示的电路图，并完成了小灯泡额定功率的测量．具体操作是：
①闭合开关_____，断开开关_____，移动滑动变阻器的滑片，使电压表的示数为_____；
②保持滑动变阻器的滑片位置不动，断开开关_____，闭合开关_____，读出此时电压表示数为U；
③小灯泡的额定功率P额＝_____（用已知量和所测物理量符号表示结果）．
【答案】     增大     10     不可靠     只测了一组数据数据，误差较大     S、S1     S2     I额R0     S1     S、S2     （U﹣I额R0）I额
【解析】（1）将滑片P向左滑动时，变阻器接入电路中的电阻变小，根据串联电路分压原理，变阻器的电压变小，由串联电路电压的规律，电压表示数将增大；
当P滑到某一位置时，两表读数如图乙所示，图中电压表选用小量程，分度值为0.1V，示数为2V；电流表选用小量程，分度值为0.02A，示数为0.2A，由欧姆定律，得电阻大小：，因只测了一组数据，误差较大，这个结果不可靠；
（2）当通过灯的电流为I额时，灯正常发光，在图丙中，闭合S、S1，断开S2时，根据串联电路电流的规律，由欧姆定律，移动变阻器的滑片，当电压表示数为I额R0，灯正常发光；
保持滑片的位置不变，断开开关S1，闭合开关S2，此时电路的连接关系没有变化，各电阻的大小和电压保持不变，灯仍正常发光，根据串联电路电压的规律，此时灯的电压为UL＝U﹣I额R0，则小灯泡的额定功率：P额定＝ULI额＝（U﹣I额R0）I额．
培优第二阶——拓展培优练

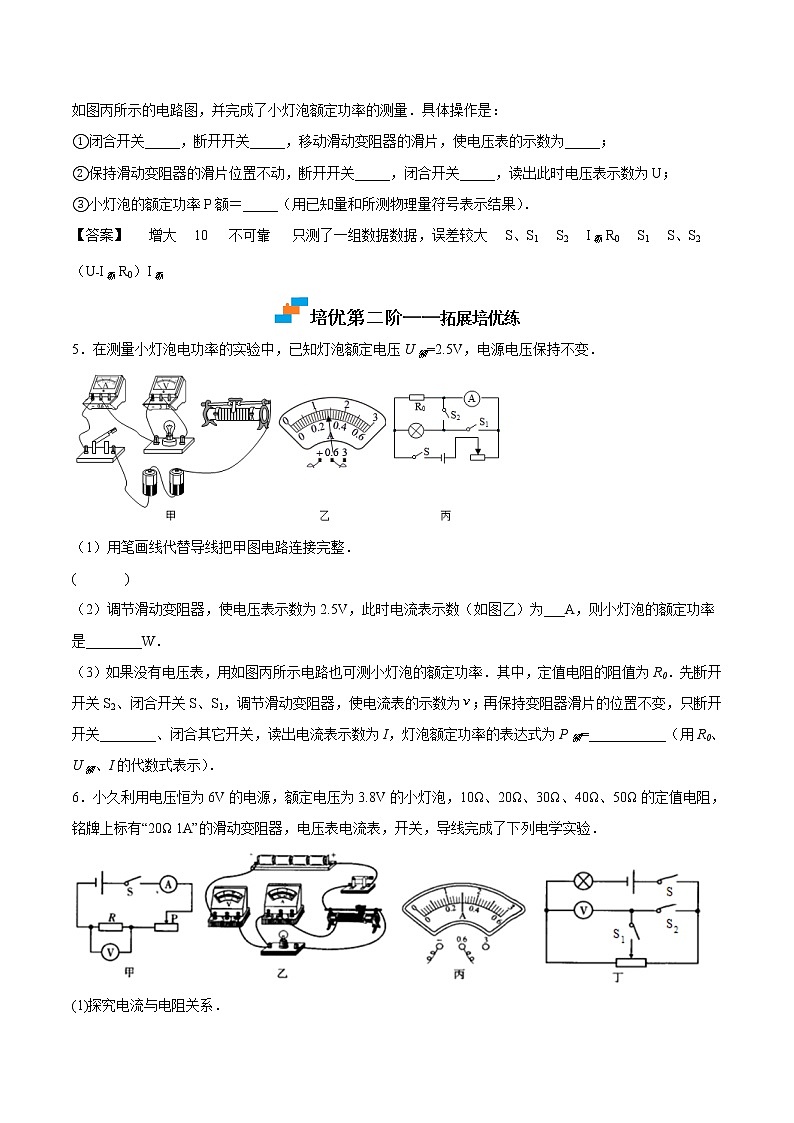

5．在测量小灯泡电功率的实验中，已知灯泡额定电压U额=2.5V，电源电压保持不变．

（1）用笔画线代替导线把甲图电路连接完整．
( )
（2）调节滑动变阻器，使电压表示数为2.5V，此时电流表示数（如图乙）为___A，则小灯泡的额定功率是________W．
（3）如果没有电压表，用如图丙所示电路也可测小灯泡的额定功率．其中，定值电阻的阻值为R0．先断开开关S2、闭合开关S、S1，调节滑动变阻器，使电流表的示数为；再保持变阻器滑片的位置不变，只断开开关________、闭合其它开关，读出电流表示数为I，灯泡额定功率的表达式为P额=___________（用R0、U额、I的代数式表示）．
【答案】          0.28     0.7     S1     U额(I-)
【解析】
【详解】
（1）将变阻器的最大阻值连入电路中，连接变阻器的左下方接线柱，如下图所示：

（2）调节滑动变阻器，使电压表示数为2.5V，电流表选用小量程，分度值为0.02A，此时电流表示数（如图乙）为0.28A，则小灯泡的额定功率：P=UI=2.5V×0.28A=0.7W；
（3）先断开开关S2、闭合开关S、S1，调节滑动变阻器，使电流表的示数为；再保持变阻器滑片的位置不变，只断开开关S1、闭合其它开关，读出电流表示数为I，此时电流表测灯泡与定值电阻并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律得到通过灯泡的额定电流为：I-；灯泡额定功率的表达式为：P额=U额（I-）．
6．小久利用电压恒为6V的电源，额定电压为3.8V的小灯泡，10Ω、20Ω、30Ω、40Ω、50Ω的定值电阻，铭牌上标有“20Ω 1A”的滑动变阻器，电压表电流表，开关，导线完成了下列电学实验．

(1)探究电流与电阻关系．
①他设计的电路图如图甲所示，闭合开关前，滑动变阻器的滑片应调到最_____(填“左”或“右”)端．他将10Ω的定值电阻接入电路中，调节滑动变阻器的滑片，使定值电阻两端电压为4V读出电流表示数．保持滑动变阻器的滑片位置不变，把10Ω的定值电阻换成20Ω的定值电阻，为了使电压表的示数保持不变，应将滑动变阻器的滑片向_____(填“左”或“右”)端移动．
②他将定值电阻分别单独接入电路中，保持定值电阻两端电压为4V，最多可以完成_____次实验．通过实验可得出结论：电压一定时，导体中的电流与导体的电阻成_____．
(2)测量小灯泡额定功率．
①小久设计了如图乙所示的电路．闭合开关，观察到小灯泡不发光，电流表无示数，则电压表示数为_____V．
②小久检查电路时，发现所连接电路存在一处错误．请你在错误的导线上画“×”，用笔画线代替导线，画出正确的连线．
( )
③排除故障后闭合开关，移动滑动变阻器的滑片．当电压表示数为3.8V时，电流表的示数如图丙所示，则电流表示数为_____A，小灯泡的额定功率为_____W．
(3)小久找来额定电压为2.5V的小灯泡和开关，利用上述实验用过的电压为6V的电源和“20Ω 1A”的滑动变阻器，设计了如图丁所示的电路，测出了额定电压为2.5V小灯泡的额定功率．请帮他将实验过程补充完整：
①闭合开关S、S1、S2，调节滑动变阻器的滑片，使电压表示数为_____V时，小灯泡正常发光．
②闭合开关S、S1，断开S2，保持滑片位置不变，读出电压表示数为2.5V．
③_____(填所有开关的闭合或断开状态)，读出电压表的示数为5V．
④小灯泡的额定功率P额＝_____W．
【答案】     右     右     4     反比     6          0.3     1.14     3.5     闭合开关S、S2，断开S1     0.875
【解析】
【详解】
(1)①[1]为了保护电路，闭合开关前滑动变阻器的滑片在阻值最大处，即最右端；
[2]将10Ω电阻换成20Ω电阻时，根据分压原理可知，电压表示数将增大，为保持电压表示数不变（应使电压表示数减小为原来的电压值），根据串联电路电压的规律，应增大变阻器分得的电压，应增大变阻器连入电路中的电阻大小，即滑片向右移动，直到电压表示数为4V；
②[3]根据串联电路电压的规律知，滑动变阻器两端的电压为：U滑＝U﹣UR＝6V﹣4V＝2V，
通过电路的最小电流为：I最小＝＝0.1A，
定值电阻的最大值为R最大＝＝40Ω，
所以只有10Ω、20Ω、30Ω、40Ω的定值电阻可以适用，故最多可以完成4次实验；
[4]通过实验可得出结论：电压一定时，导体中的电流与导体的电阻成反比；
(2)①[5]若电流表示数为0，灯不亮，说明电路可能断路，此时电压表有示数，且等于电源电压，为6V；
②[6]分析实物图可知，变阻器与电流表串联后与灯并联，电压表串联在电路中，是错误的，电流表应与灯串联，变阻器与灯串联，电压表与灯并联，将小灯泡右侧连线改接到电压表的负接线柱，如下图所示：

③[7]图丙中电流表的量程为0﹣0.6A，分度值为0.02A，示数为0.3A，
[8]灯泡的额定功率为：P＝UI＝3.8V×0.3A＝1.14W；
(3)①[9]开关S、S1闭合、S2断开，调节滑动变阻器滑片，此时电压表测量滑动变阻器两端的电压，根据串联电路电压的规律知，使电压表示数为6V-2.5V＝3.5V
时，灯泡正常发光；
②闭合开关S、S1，断开S2，保持滑片位置不变，读出电压表示数为2.5V．
③[10]闭合开关S、S2，断开S1，此时电压表测量滑动变阻器两端的电压，读出电压表的示数为5V，此时电压表的示数为“闭合开关S、S1，断开S2”时的2倍，由图知这两次电路的连接不变，电流大小不变，只是电压表的测量范围变化了，根据串联电路的分压作用知此时滑片在中间位置，即闭合开关S、S1、S2，滑动变阻器的滑片在中点处，即滑动变阻器的电阻为10Ω，通过滑动变阻器的电流为：I＝＝0.35A，
小灯泡正常发光．
④[11]小灯泡的额定功率P额＝UI＝2.5V×0.35A＝0.875W．
7．在探究“电流与电阻的关系”实验中，小硕选用如下器材：电压恒为5V的电源阻值为5Ω、100Ω、200Ω的定值电阻，规格为“30Ω 1A”的滑动变阻器，电流表电压表，开关和若干导线

（1）如图甲所示为小硕连接的实验电路，闭合开关前发现电路中有一根导线连接错误，请在连接错误的导线上画“×”，并用笔画线代替导线将电路连接正确．
( )
（2）改正错误后，用开关试触，发现电压表指针迅速摆到表盘最右端，电流表指针几乎未动．小硕分析可能是定值电阻发生了_____故障．
（3）排除故障后，调节滑动变阻器的滑片，电压表示数如图乙所示，其示数为_____V．断开开关，保持滑动变阻器滑片位置不动，将5Ω电阻换成10Ω电阻，闭合开关，应将滑片向_____（填“左”或“右”）移动，使电压表示数与第一次实验示数相同此时电流表示数应为_____．
（4）在探究过程中，小硕发现，为了保持定值电阻两端电压不变，只要滑动变阻器连入电路阻值与电路中定值电阻阻值之比为_____即可．
（5）多次实验后，根据数据可以得出结论：电压一定时，通过导体的电流与导体的电阻成_____．
（6）小硕利用如图丙所示电路测量额定电流为0.2A小灯泡的额定功率，已知定值电阻R0的阻值为10Ω，电源电压未知且大于小灯泡的额定电压．
①开关S1接b，S2接d，电流表示数为0.6A，则电源电压为_____V．
②开关S1接a，S2接c，调节滑动变阻器的滑片，使电流表示数为_____A，此时小灯泡正常发光．
③开关S1接b，S2接c，使滑动变阻器的滑片_____（填“移到上端”、“保持不动”或“移到下端”），电流表示数为0.3A．
④小灯泡额定功率P额＝_____W．
【答案】          断路     2     右     0.2A     3：2     反比     6     0.2     保持不动     0.8
【解析】
【详解】
(1)[1]原电路中，电流表与电阻并联，电压表串联在电路中是错误的，电流表应与电阻串联，电压表与电阻并联，如下所示：

(2)[2]用开关试触，电压表指针迅速摆到表盘最右端，电流表指针几乎未动，可能是定值电阻发生了断路；
(3)[3]排除故障后，调节滑动变阻器的滑片，电压表示数如图乙所示，电压表选用小量程，分度值为0.1V，其示数为2V；
[4]根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数不变；
[5]由欧姆定律，电流表示数应为：I＝＝0.2A；
(4)[6]实验中保持定值电阻两端电压不变，由串联电路电压的规律，变阻器的电压为：U滑=5V﹣2V＝3V，
由分压原理，滑动变阻器连入电路阻值与电路中定值电阻阻值之比为U滑:U定=3V:2V=3:2；
(5)[7]根据数据可以得出结论：电压一定时，通过导体的电流与导体的电阻成反比；
(6)①[8]开关S1接b，S2接d，电流表示数为0.6A，为定值电阻的简单电路，由欧姆定律，则电源电压为：
U＝I1R0＝0.6A×10Ω＝6V；
②[9]开关S1接a，S2接c，调节滑动变阻器的滑片，使电流表示数为0.2A，此时小灯泡正常发光．
③[10]开关S1接b，S2接c，使滑动变阻器的滑片保持不动，电流表示数为0.3A．
④[11]在③中，变阻器与定值电阻串联，由欧姆定律，定值电阻的电压；U0＝I′R0＝0.3A×10Ω＝3V，
变阻器的电压为6V﹣3V＝3V，
由分压原理，变阻器连入的电阻为：R滑＝10Ω；
在②中，由欧姆定律，变阻器的电压：U滑＝IR滑＝0.2A×10Ω＝2V，
根据串联电路电压的规律，灯的额定电压为：U额＝6V﹣2V＝4V，
小灯泡额定功率：P额＝U额I额＝4V×0.2A＝0.8W．
8．在“测量小灯泡的电功率”的实验中，实验室提供如下器材：电源（电压恒为6V）、电压表和电流表各一个、额定电压为2.5V的待测小灯泡L（电阻约为10Ω）、滑动变阻器两个（R甲：“10Ω   1A”；R乙：“50Ω   0.5A”）、开关S、导线若干．

（1）该实验的原理是电功率P=________；
（2）实验中，应选用的滑动变阻器是________（选填“R甲’或“R乙”）；
（3）选用滑动变阻器后，请你根据以上器材设计一个测量小灯泡电功率的实验电路图，并画在图甲的虚线框内；
( )
（4）某小组在实验中记录了3组小灯泡的电流随电压变化的情况，如图乙所示，完成实验后小组进一步求得该小灯泡正常发光时的电阻为________Ω（保留到小数点后一位）；
（5）另一小组实验时，发现电流表已经损坏，为了测出该小灯泡的额定功率，小组在实验室选了一个10Ω的电阻R0和一个单刀双掷开关，设计了如图丙所示的电路并完成了该实验（电源电压不变）；
①闭合开关S，S1接b，调节滑动变阻器使小灯泡正常发光，记录电压表示数U1．
②闭合开关S，滑动变阻器滑片保持不动，S1接a，读出此时电压表示数为U2．
则小灯泡额定功率P额=________（用R0、U1、U2表示）．
【答案】     UI     R乙          10.4
【解析】
【详解】
（1）该实验的原理是电功率P＝UI；
（2）电源（电压恒为6V）、额定电压为2.5V的待测小灯泡L（电阻约为10Ω），由欧姆定律，灯的额定电流为：，根据串联电路的规律及欧姆定律，变阻器连入电路的电阻：；故选用滑动变阻器R乙；
（3）滑动变阻器、小灯泡、电流表串联，电压表与小灯泡串联，测量小灯泡电功率的实验电路图如下所示：

（4）由欧姆定律，求得该小灯泡正常发光时的电阻为：；
（5）①闭合开关S，S1接b，调节滑动变阻器R使小灯泡正常发光，记录电压表示数U1．
②闭合开关S，滑动变阻器滑片保持不动，S1接a，读出此时电压表示数为U2．
在②中，电压表测灯与定值电阻的电压，
因保持滑片位置不动，各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，此时定值电阻的电压为U2﹣U1；由欧姆定律灯的额定电流：；
则小灯泡额定功率：．
9．实验室购买了一批规格为“2.5V0.75W”的小灯泡，小明利用其中一只灯泡做测量小灯泡电功率的实验．

(1)用笔画线代替导线把如图所示的实物电路补充完整．
( )
(2)按图连接好电路，闭合开关前，滑动变阻器的滑片P应调至_____端（选填“左”或“右”）；闭合开关后，发现灯泡不发光，电流表无示数，但电压表示数接近电源电压，则产生此故障的原因可能是_____．
实验次数
1
2
3
电压U/V
2.0
2.5
3.0
电流I/A
0.34

0.44
(3)排除故障后，闭合开关并调节滑动变阻器，测得如下一组数据．其中第2次实验时的电流表示数如图所示，则第二次测得的电流是_____A．
①分析这组数据，你认为该小灯泡是否合格：_____，其原因是：_____．
②假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡内钨丝的长度与合格产品相比是长了还是短了？答：_____．
【答案】          右     小灯泡灯丝断路     0.40     不合格     电压为2.5V时，其功率为1W，大于出厂规格     短了
【解析】
【详解】
(1)由灯泡的额定电压可知电压表选择0～3V量程，电压表与灯泡并联，电流从电压表正接线柱流入，从负接线柱流出；滑动变阻器已经选定下面接线柱，任意选择上面一个接线柱，把滑动变阻器串联在电路中，如图：

(2)[2]闭合开关前，滑片处于最大阻值处起保护电路作用，滑片移至右端；
[3]灯泡不发光，电流表无示数可知，灯泡断路，电压表串联在电路中，测电源电压，示数接近电源电压；
(3)[4]电流表量程为0～0.6A，分度值为0.02A，因此灯泡的额定电流为0.4A；
[5][6]因为
，
所以，灯泡不合格．
[7]由知，电压相等时，功率越大，电阻越小，钨丝长度和横截面积相同时，钨丝越短，电阻越小，所以，实验用的灯泡钨丝长度比合格灯泡的钨丝长度短．
10．在“测定小灯泡电功率”的实验中，小灯泡额定电压为2.5V．

（1）图甲中有一根导线连接错误，请在错误的导线上画“×”，并在图中改正（导线不许交叉）．
( )
（2）正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮．两电表无示数．为判断故障、将电压表与滑动变阻器并联，电压表有示数，则电路发生故障的原因是_____．
（3）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图乙所示为_____V．
（4）根据实验记录绘制Ⅰ﹣U图象如图丙所示，根据图象信息，计算小灯泡的额定功率是_____W．
（5）完成上述实验后，小敏设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率．实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1）
①按电路图连接电路．
②闭合开关_____，移动R1滑片，使电流表的示数为I额灯泡正常发光．
③闭合开关_____，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额．
④保持_____滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2．
⑤小灯泡额定功率的表达式为P额＝_____．（用I额、I1、I2、R1表示）
【答案】          滑动变阻器断路     2.2     0.5     S1     S2     R2     I额2•
【解析】
【详解】
（1）由图甲知，电压表串联在了电路中，应将其与灯泡并联，将滑动变阻器与灯泡串联，电路图如图所示：


（2）小灯泡不亮，两电表无示数，电路可能有断路发生，将电压表并联在滑动变阻器两端，发现电压表有示数，此时电压表两接线柱到电源两极间是通路，则说明与电压表并联的滑动变阻器断路；
（3）由图乙知，电压表使用0﹣3V量程，分度值为0.1V，所以电压表示数为2.2V；
（4）当U=2.5V时灯泡正常发光，由图象知此时灯泡中的电流I=0.2A，所以灯泡的额定功率：
P=UI=2.5V×0.2A=0.5W；
（5）①按电路图连接电路．
②闭合开关S1，移动R1滑片，使电流表的示数为I额灯泡正常发光．此时灯泡与R1串联；
③闭合开关S2，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额．
此时R1与R2串联，因为电路中电流仍为I额，所以R2=RL；
④保持R2滑片位置不动，将另一个滑动变阻器（R1）滑片移到最左端，电流表的示数为I1，再将此滑动变阻器（R1）的滑片移到最右端，电流表的示数为I2．
由串联电路特点和欧姆定律可得：
U=I1R2=I2（R1+R2），
解得：，
⑤小灯泡额定功率的表达式为：．
