人教版九年级全册第1节 家庭电路精品课时训练

19.2 家庭电路中电流过大的原因

培优第一阶——基础过关练

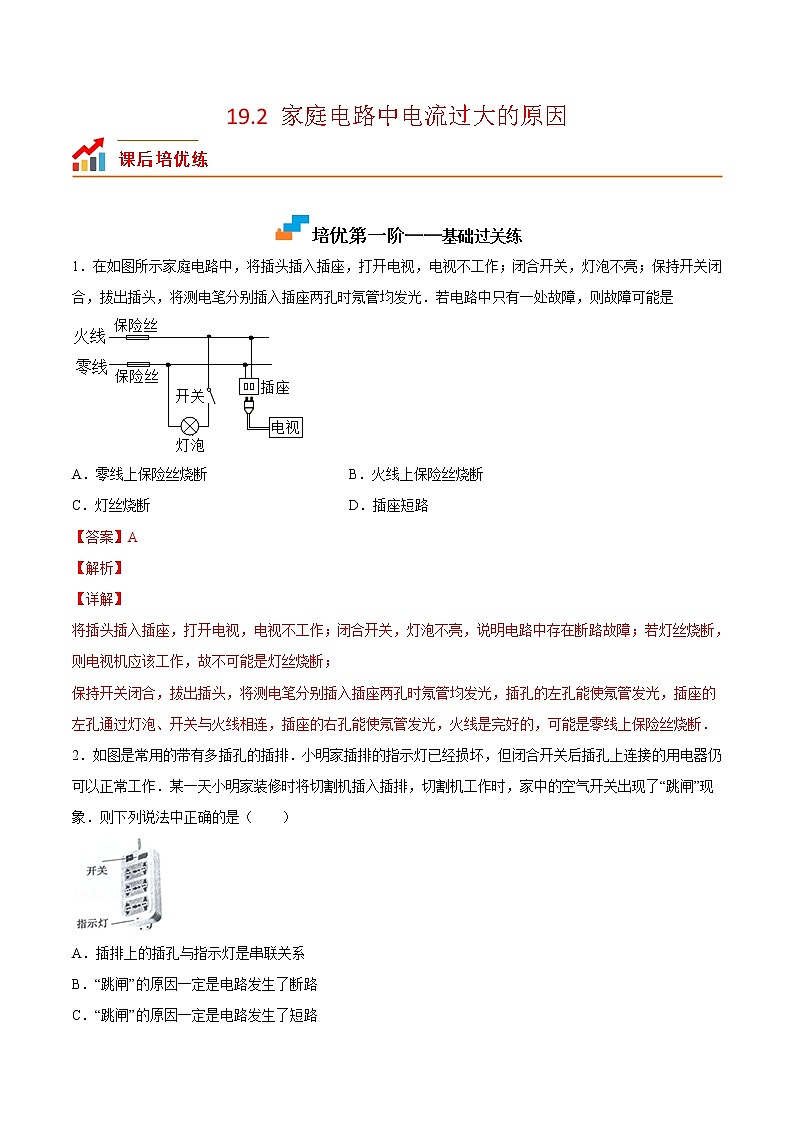

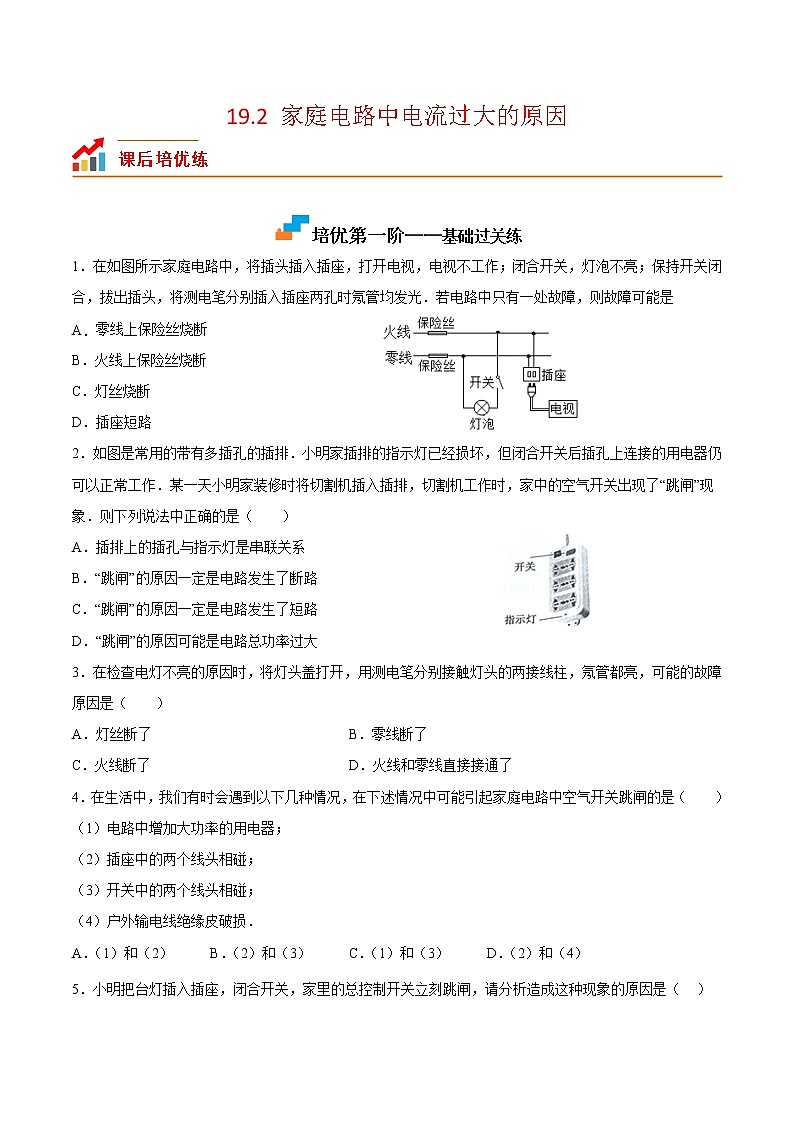

1．在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光．若电路中只有一处故障，则故障可能是

A．零线上保险丝烧断 B．火线上保险丝烧断

C．灯丝烧断 D．插座短路

【答案】A

【解析】

【详解】

将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则电视机应该工作，故不可能是灯丝烧断；

保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，插孔的左孔能使氖管发光，插座的左孔通过灯泡、开关与火线相连，插座的右孔能使氖管发光，火线是完好的，可能是零线上保险丝烧断．

2．如图是常用的带有多插孔的插排．小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作．某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象．则下列说法中正确的是（　　）

A．插排上的插孔与指示灯是串联关系

B．“跳闸”的原因一定是电路发生了断路

C．“跳闸”的原因一定是电路发生了短路

D．“跳闸”的原因可能是电路总功率过大

【答案】D

【解析】

【详解】

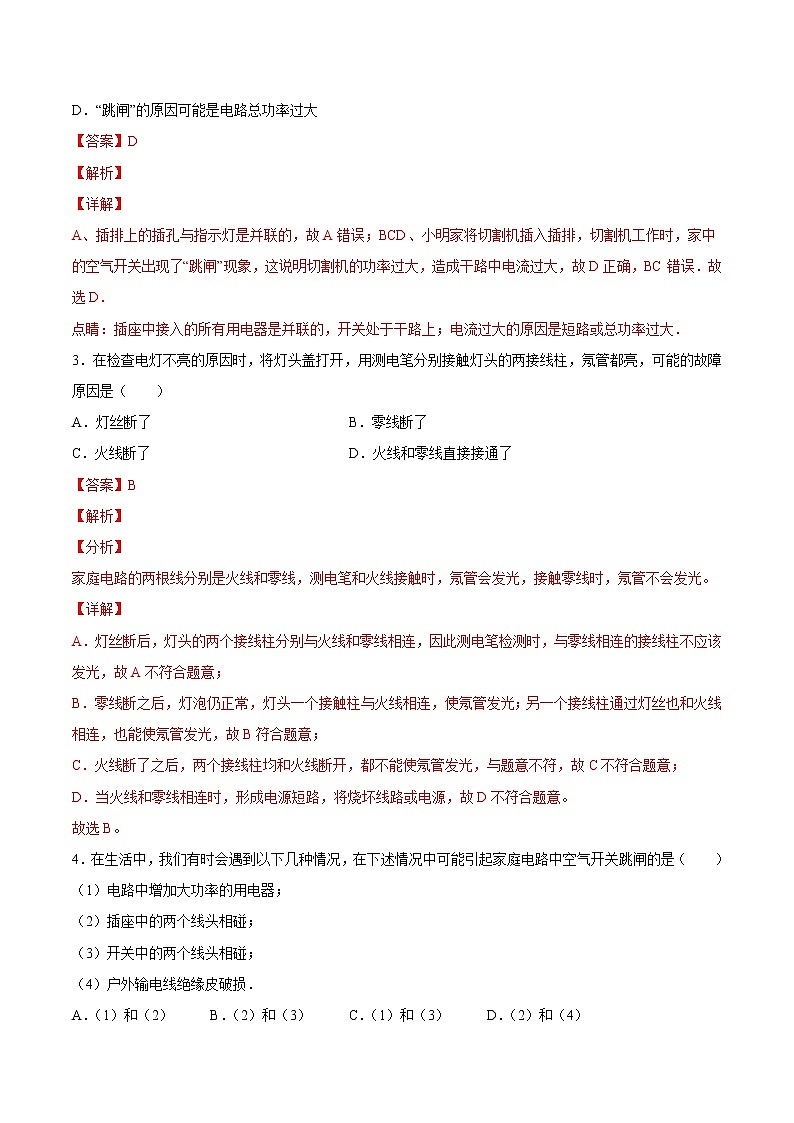

A、插排上的插孔与指示灯是并联的，故A错误；BCD、小明家将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象，这说明切割机的功率过大，造成干路中电流过大，故D正确，BC错误．故选D．

点睛：插座中接入的所有用电器是并联的，开关处于干路上；电流过大的原因是短路或总功率过大．

3．在检查电灯不亮的原因时，将灯头盖打开，用测电笔分别接触灯头的两接线柱，氖管都亮，可能的故障原因是（　　）

A．灯丝断了 B．零线断了

C．火线断了 D．火线和零线直接接通了

【答案】B

【解析】

【分析】

家庭电路的两根线分别是火线和零线，测电笔和火线接触时，氖管会发光，接触零线时，氖管不会发光。

【详解】

A．灯丝断后，灯头的两个接线柱分别与火线和零线相连，因此测电笔检测时，与零线相连的接线柱不应该发光，故A不符合题意；

B．零线断之后，灯泡仍正常，灯头一个接触柱与火线相连，使氖管发光；另一个接线柱通过灯丝也和火线相连，也能使氖管发光，故B符合题意；

C．火线断了之后，两个接线柱均和火线断开，都不能使氖管发光，与题意不符，故C不符合题意；

D．当火线和零线相连时，形成电源短路，将烧坏线路或电源，故D不符合题意。

故选B。

4．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（　　）

（1）电路中增加大功率的用电器；

（2）插座中的两个线头相碰；

（3）开关中的两个线头相碰；

（4）户外输电线绝缘皮破损．

A．（1）和（2） B．（2）和（3） C．（1）和（3） D．（2）和（4）

【答案】A

【解析】

【详解】

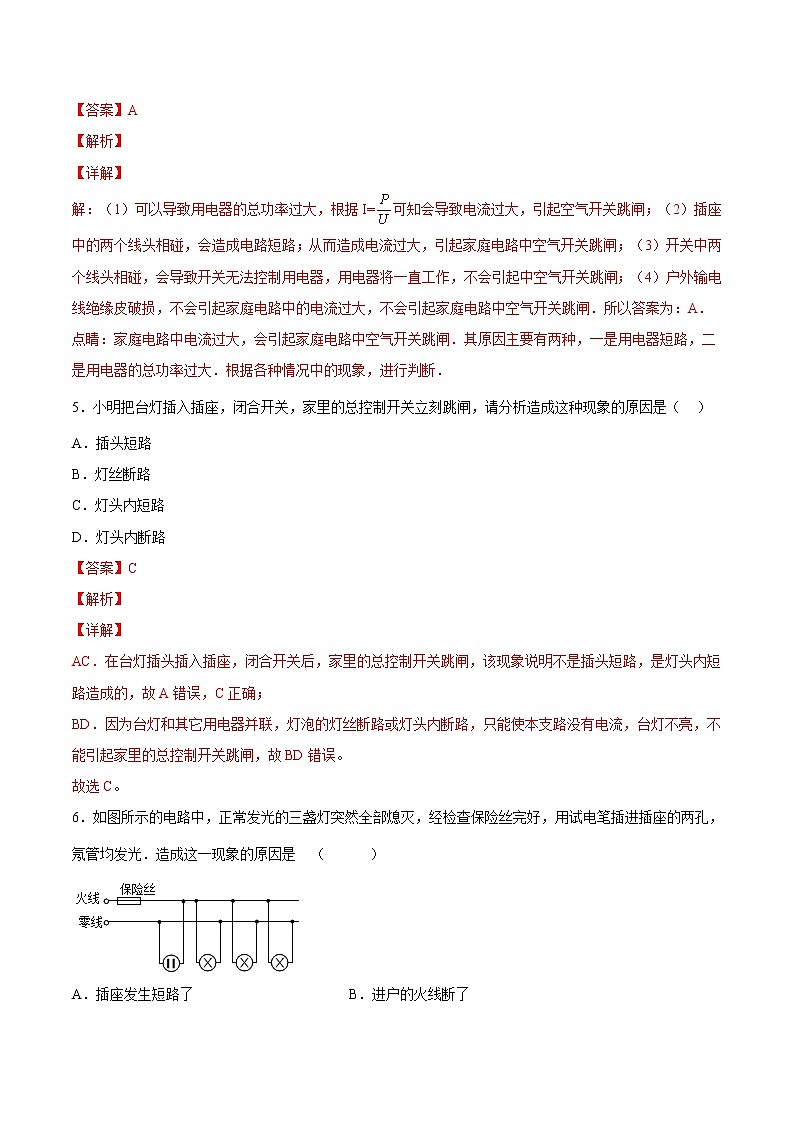

解：（1）可以导致用电器的总功率过大，根据I=可知会导致电流过大，引起空气开关跳闸；（2）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；（3）开关中两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，不会引起中空气开关跳闸；（4）户外输电线绝缘皮破损，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸．所以答案为：A．

点睛：家庭电路中电流过大，会引起家庭电路中空气开关跳闸．其原因主要有两种，一是用电器短路，二是用电器的总功率过大．根据各种情况中的现象，进行判断．

5．小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（   ）

A．插头短路

B．灯丝断路

C．灯头内短路

D．灯头内断路

【答案】C

【解析】

【详解】

AC．在台灯插头插入插座，闭合开关后，家里的总控制开关跳闸，该现象说明不是插头短路，是灯头内短路造成的，故A错误，C正确；

BD．因为台灯和其它用电器并联，灯泡的灯丝断路或灯头内断路，只能使本支路没有电流，台灯不亮，不能引起家里的总控制开关跳闸，故BD错误。

故选C。

6．如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是   （        ）

A．插座发生短路了 B．进户的火线断了

C．进户的零线断了 D．某盏电灯的灯丝断了

【答案】C

【解析】

【详解】

A．插座处发生短路，会使保险丝熔断，故A错；

B．进户线的火线断了，试电笔的氖管不会发光，故B错．

C．三盏电灯全部熄灭但保险丝完好，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了．试电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是进户线的零线开路了，故C正确；

D．因各灯并联，互不影响，某个电灯的灯丝烧断了，其它灯仍还亮，故D错．

7．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是（　　）

A．进户线火线上的熔丝烧断 B．书桌边的插座与零线断开

C．进户线零线断了 D．书桌边的插座与火线断开

【答案】B

【解析】A．进户线火线上的熔丝烧断，台灯不会发光，故A错误；

B．书桌边的插座其中一个孔接火线，能使氖管发光，若零线断开，使得灯不能发光，故B正确；

C．进户线零线断，台灯不会发光，故C错误；

D．书桌边的插座与火线断开，不会使测电笔的氖管发光，故D错误。

故选B。

8．在家庭电路中火线与零线之间的电压为_______V，生活中可以用________判断火线与零线．当家庭电路中电流超过一定限度时，________会自动熔断，保护电路．

【答案】     220     试电笔     熔丝

【解析】

【详解】

家庭照明电路的电压是220V；

生活中用试电笔辨别火线和零线，正确使用试电笔：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线．手千万不要接触笔尖金属体；

保险丝的作用：在电路中电流过大时，产生的电热过多，达到保险丝的熔点，保险丝熔断，切断电路．

9．如图所示，家庭电路中的同一个插排上连接了多个大功率用电器．用电器所接电压是____V，用电器间的连接方式是____；在日常生活中，不宜同时使用这些用电器，防止电流过大，因电流的____效应而引发火灾．

【答案】     220     并联     热

【解析】

【详解】

[1]我们家庭照明电路的电压是220V；

[2]家庭照明电路中的用电器间是并联的，所以用电器所接电压是220V，

[3]由于家用电器是并联的，同时使用时总电阻减小，电路中会出现过大电流，甚至由于电流的热效应，而引发火灾引发事故．

【点睛】

本题考查的是家庭电路有关知识，涉及家用电器的连接方式及家庭电路中电流过大的原因，相对比较简单，属于基础题．

10．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示，当S闭合后，再分别闭合S1、S2、S3（每次只闭合其中之一）时，可能出现以下三种情况，试判断（选填“断路”、“短路”或“正常”）。

(1)L0正常发光，说明该支路___；

(2)L0发光呈暗红色，说明该支路___；

(3)L0不发光，说明该支路___。

【答案】     短路     正常     断路

【解析】

【详解】

(1)[1]L0正常发光，说明检验灯两端的电压为220V，该支路发生了短路。

(2)[2]L0发光呈暗红色，说明检验灯两端的电压小于220V，该支路是正常。

(3)[3]L0不亮，说明该支路不能形成通路，发生了断路。

培优第二阶——拓展培优练

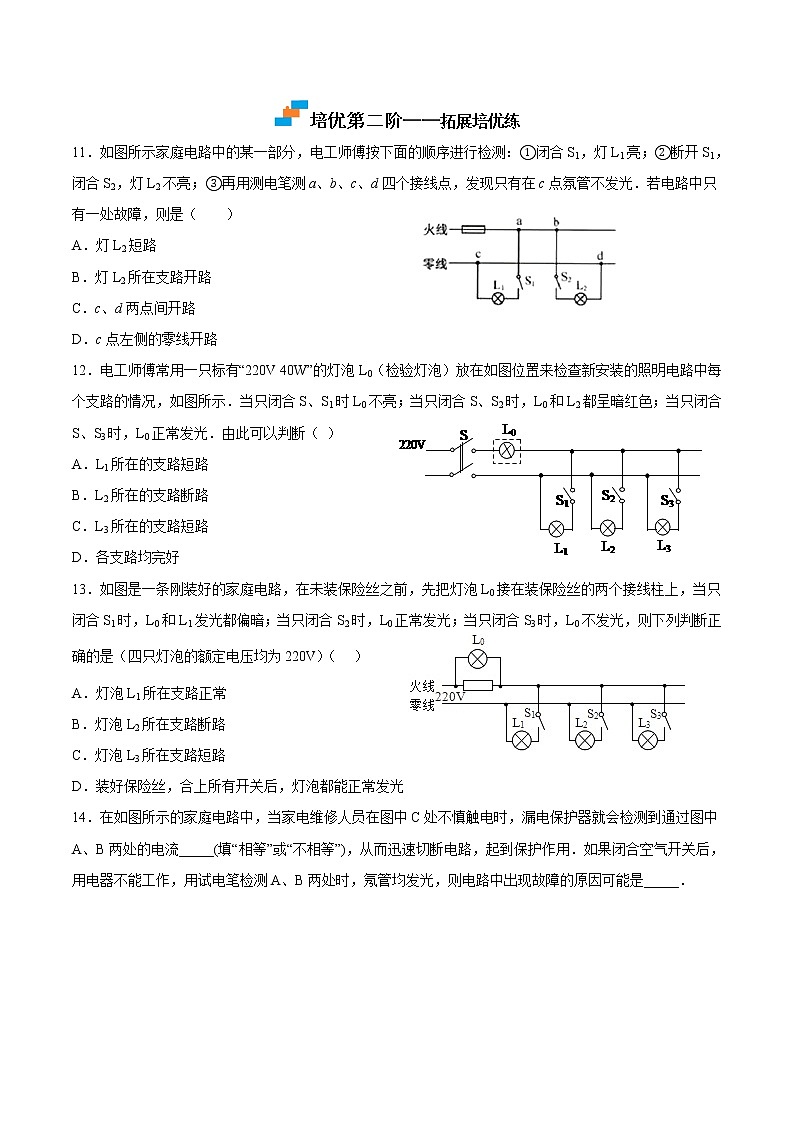

11．如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光．若电路中只有一处故障，则是（　　）

A．灯L2短路

B．灯L2所在支路开路

C．c、d两点间开路

D．c点左侧的零线开路

【答案】C

【解析】

【详解】

A．断开S1，闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路， 若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光，a、b两个接线点上，试电笔的氖管都不会发光，故A错误；

B．若灯L2所在支路开路，d点氖管不发光，故B错误；

C．若c、d两点间开路，灯泡L2与零线不能构成闭合电路，电路中没有电流，灯泡不会发光，但d点会通过灯泡L2与火线间接相连，试电笔的氖管会发光，故C正确．

D．闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路，故D错误；

12．电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）放在如图位置来检查新安装的照明电路中每个支路的情况，如图所示．当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光．由此可以判断（ ）

A．L1所在的支路短路

B．L2所在的支路断路

C．L3所在的支路短路

D．各支路均完好

【答案】C

【解析】

【详解】

试题分析：当只闭合S、S1时L0不亮，说明L1所在的支路出现了断路；当只闭合S、S2时，L0和L2都呈暗红色，说明L2所在的支路正常；当只闭合S、S3时，L0正常发光，说明L3所在的支路短路．故选C

考点：家庭电路的检查

13．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（   ）

A．灯泡L1所在支路正常

B．灯泡L2所在支路断路

C．灯泡L3所在支路短路

D．装好保险丝，合上所有开关后，灯泡都能正常发光

【答案】A

【解析】A．当只闭合S1时，L0和L1都偏暗，L1所在支路正常，故A正确；

B．当只闭合S2时，L0正常发光，说明该支路存在短路，故B错误；

C．当只闭合S3时，L0不发光，说明L3所在支路断路，故C错误；

D．据上面的知识可知，装好保险丝，合上所有开关后，灯泡不可能都正常工作，故D错误。

故选A。

14．在如图所示的家庭电路中，当家电维修人员在图中C处不慎触电时，漏电保护器就会检测到通过图中A、B两处的电流_____(填“相等”或“不相等”)，从而迅速切断电路，起到保护作用．如果闭合空气开关后，用电器不能工作，用试电笔检测A、B两处时，氖管均发光，则电路中出现故障的原因可能是_____．

【答案】     不相等     进户零线的某处断路

【解析】

【详解】

当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，A、B两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路，因此漏电保护器会切断电路，起到保护作用．如果闭合空气开关后，用电器不能工作，说明可能是火线断路、也可能是零线断路，用试电笔检测A、B两处时，氖管均发光，说明进户火线至A、B点均未断路，那只有进户零线到B点间某处断路时，与题干中描述的情境相吻合。

【点睛】

此题是关于家庭电路的题目，解题关键是掌握漏电保护器的工作原理；解题方法提示：漏电保护器的工作条件：通过虚线框内火线与零线的电流不相等；当C处不慎漏电时，会使A、B两点处的电流不相等，据此解答。

15．某人安装照明电路时，把火线上的保险丝取下，把一个220 V的灯泡(以下称检验灯)接在原保险丝的位置，同时把电路中所有开关都断开，用这种方法可检查是否存在短路，正确的连接方式如图，接通电源后下列说法不正确的是

A．若检验灯正常发光说明以后的电路中存在短路

B．若检验灯不亮，但把某个用电器的开关闭合后检验灯正常发光，表明开关的两端直接接在火线和零线上

C．若任意一个开关闭合检验灯都不亮，说明干路中有断路

D．若检验灯泡不亮，但将某一个电灯的开关闭合后，这个电灯和检验电灯都能发光，只是亮度不够，这表明电路中出现了短路现象

【答案】D

【解析】

【分析】

短路现象就是零线和火线被导体接通．断开所有开关即零线和火线是断开状态，处于火线上得保险丝不应该有电流通过．既然灯泡正常发光．说明有电流通过．即有短路现象．

【详解】

A、所有开关都断开，则处于火线上得保险丝不应该有电流通过．接上检验灯后正常发光．说明有电流通过．即有短路现象．不符合题意．

B、因为连入电路时灯泡与其他电器是串联要分压的所以灯光要暗一些不能正常发亮，现在正常发光，说明开关的两端直接接在火线和零线上，不合题意．

C、不论电路中用电器的开关断开还是闭合，检验灯泡均不发光，说明电路中无电流，说明干路断路．不合题意．

D、接通电源后，检验灯不亮，将某一个电灯的开关闭合后，这个电灯和检验灯泡都能发光，只是亮度不够，是因为两灯串联，灯泡两端的实际电压偏低，说明电路正常，电路没有问题，故D错误，符合题意．

故选D．

16．一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光．对此表演的合理解释是

A．如果“法师”此时光脚直接站在地上，也不会触电         B．“法师”的两手均戴有特制绝缘手套

C．在人、灯交替过程中，助手将零线断开了        D．在人、灯交替过程中，助手将火线断开了

【答案】C

【解析】

【详解】

用测电笔接触“法师”，氖管发光说明此时“法师”身体带电，与火线是连通的，而他没有触电，是因为没有电流从他身上流过，可以确定在人、灯交替过程中，助手将零线断开了，所以人体并没有电流通过，所以选项C解释正确；

如果“法师”此时光脚直接站在地上，会有较大电流通过人体，造成触电，故A错误；

若“法师”的两手均戴有特制绝缘手套，氖管不会发光，故B错误；

若在人、灯交替过程中，助手将火线断开了，氖管不会发光，故D错误；

故选C．

【点睛】

此题主要考查人体触电的原因．触电有两种情况：单线触电、双线触电．单线触电是站在地上，直接接触火线发生的触电事故，此时火线、人体、大地形成通路；双相触电是同时接触零线和火线，发生的触电事故．

17．你家所有用电器同时工作，电能表容易超负荷，如果超负荷的话，你打算采取什么措施？为什么？

【答案】导线中的电阻不再发生变化，所谓超负荷是指导线过载，即用电器过多，功率过大，则由P=UI得，“​”，即导线中的电流过大；导线的电阻一定、通电时间一定，由Q=I2Rt，可知电流越大、产生的热量越多，故容易烧坏电能表甚至引起火灾．所以为避免上述情况，应该采取措施：不让大功率用电器同时工作；更换电能表，换一个允许流过更大电流的电能表

18．如图所示，A为一根5 A的保险丝，B、C均为3 A的保险丝．R1＝21 Ω，R2＝18 Ω.S断开时，通过R1的电流为2.4 A．问当S闭合时，

(1)流过A保险丝的电流为多少安？

(2)哪根保险丝有可能熔断？该保险丝应该换用下表中直径为多大的保险丝？

【答案】(1)5.2 A；(2)保险丝A会熔断；应选择直径为1.26 mm的保险丝．

【解析】

【详解】

(1)由I＝可知,电源电压：U＝U1＝I1R1＝2.4A×21Ω＝50.4V，通过R2的电流：I2＝ ＝2.8A，因为并联电路干路总电流等于各支路的电流之和，所以通过保险丝A的电流I＝I1+I2＝2.4A+2.8A＝5.2A；(2)根据表中数据和上述计算结果可知：I>5A,I1<3A.I2<3A，所以保险丝A会熔断，应选择直径为1.26mm的保险丝．

【点睛】

（1）先根据欧姆定律的变形公式求出并联电路两端电压，然后根据欧姆定律求出通过R2的电流，再根据并联电路中干路电流等于各支路电流之和求出通过保险丝A的电流；（2）通过上述计算结果比较保险丝所在电路的电流和熔断电流比较，得出结论．
