2020-2021学年第十六章 电压 电阻第4节 变阻器精品同步测试题

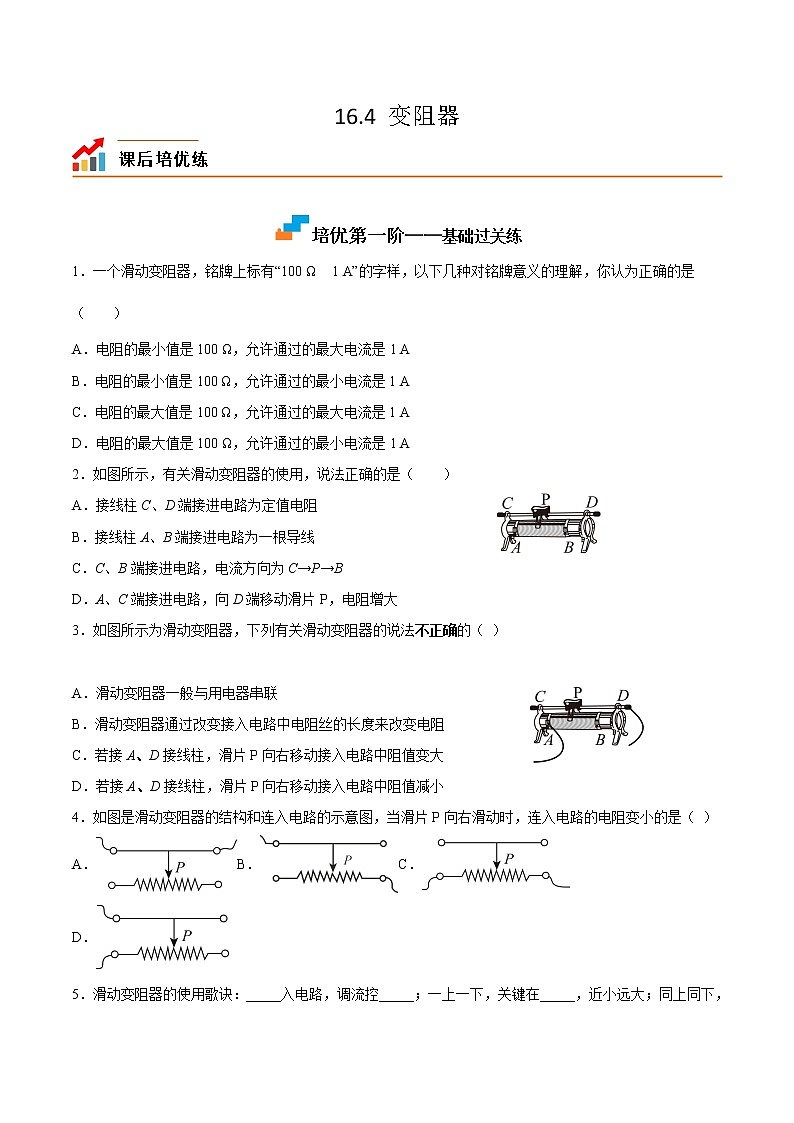

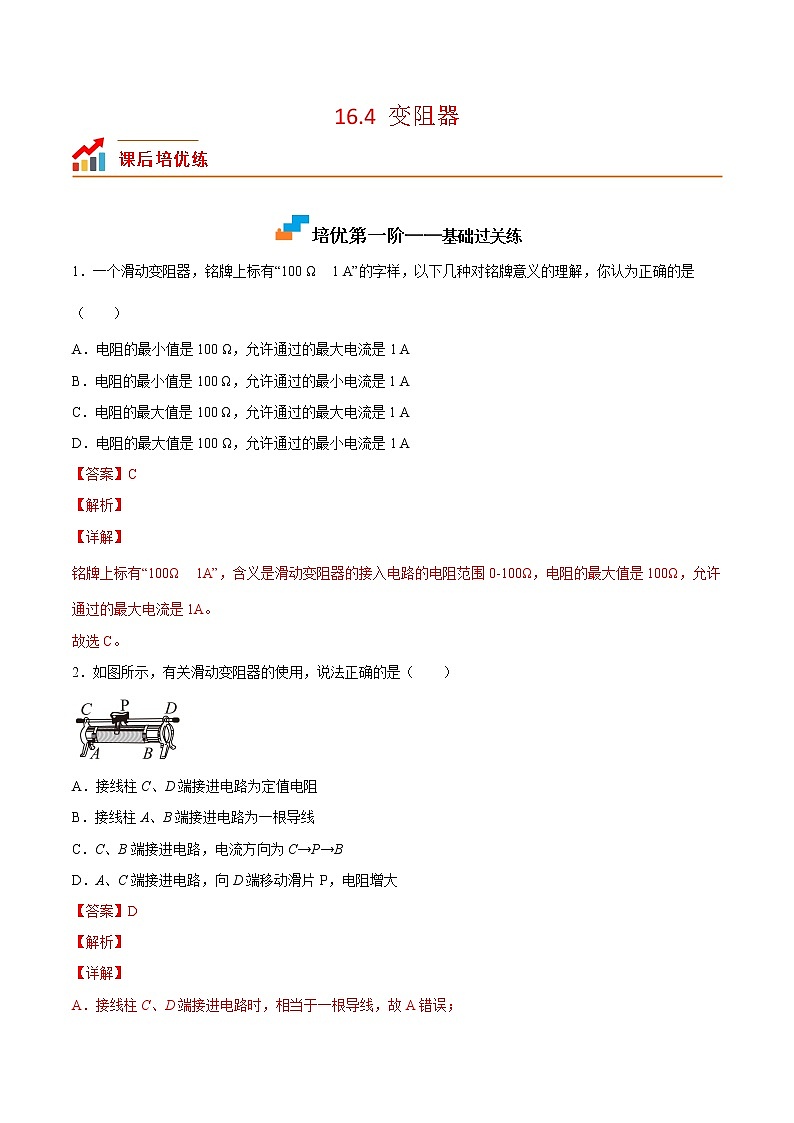

16.4 变阻器

培优第一阶——基础过关练

1．一个滑动变阻器，铭牌上标有“100 Ω   1 A”的字样，以下几种对铭牌意义的理解，你认为正确的是（     ）

A．电阻的最小值是100 Ω，允许通过的最大电流是1 A

B．电阻的最小值是100 Ω，允许通过的最小电流是1 A

C．电阻的最大值是100 Ω，允许通过的最大电流是1 A

D．电阻的最大值是100 Ω，允许通过的最小电流是1 A

2．如图所示，有关滑动变阻器的使用，说法正确的是（　　）

A．接线柱C、D端接进电路为定值电阻

B．接线柱A、B端接进电路为一根导线

C．C、B端接进电路，电流方向为C→P→B

D．A、C端接进电路，向D端移动滑片P，电阻增大

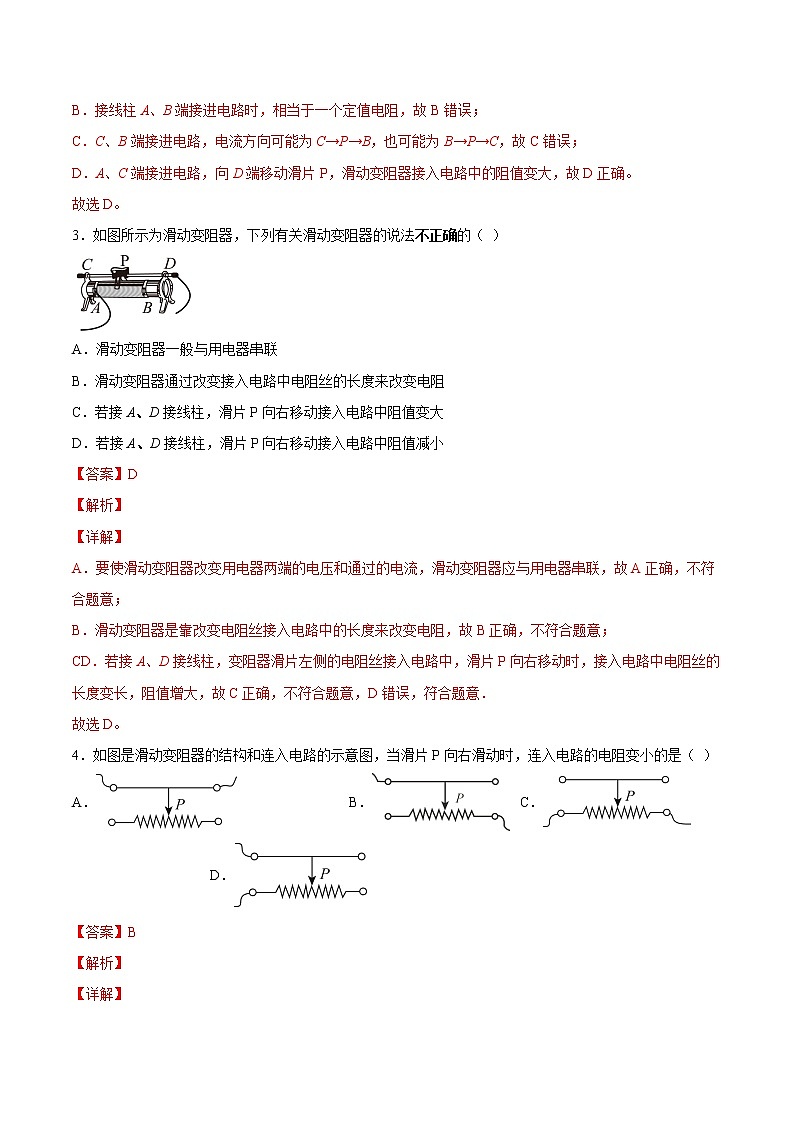

3．如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的（ ）

A．滑动变阻器一般与用电器串联

B．滑动变阻器通过改变接入电路中电阻丝的长度来改变电阻

C．若接A、D接线柱，滑片P向右移动接入电路中阻值变大

D．若接A、D接线柱，滑片P向右移动接入电路中阻值减小

4．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（ ）

A．B．C．D．

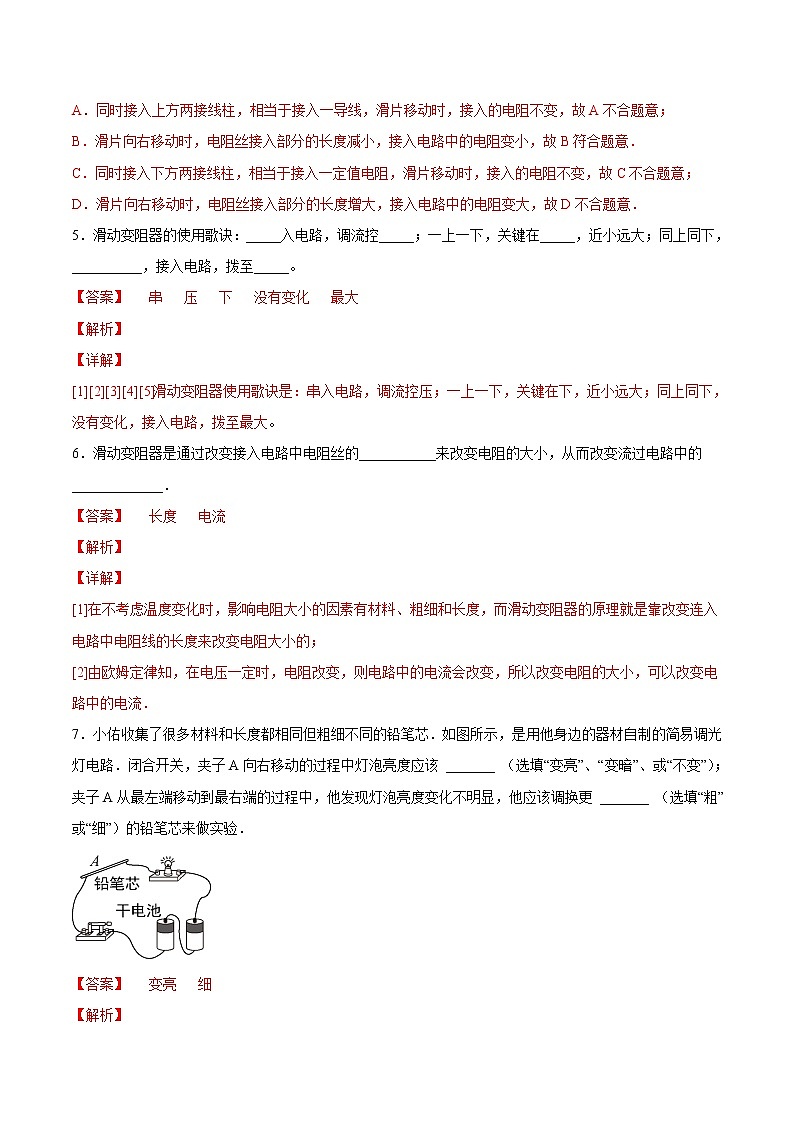

5．滑动变阻器的使用歌诀：_____入电路，调流控_____；一上一下，关键在_____，近小远大；同上同下，__________，接入电路，拨至_____。

6．滑动变阻器是通过改变接入电路中电阻丝的___________来改变电阻的大小，从而改变流过电路中的_____________．

7．小佑收集了很多材料和长度都相同但粗细不同的铅笔芯．如图所示，是用他身边的器材自制的简易调光灯电路．闭合开关，夹子A向右移动的过程中灯泡亮度应该 _______ （选填“变亮”、“变暗”、或“不变”）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更 _______ （选填“粗”或“细”）的铅笔芯来做实验．

8．滑动变阻器是通过改变接入电路中电阻丝的 ______ 来改变电阻的．如图甲所示，当滑片向C端移动时，它的电阻值 ______ （填“变大”“变小”或“不变”）．电阻箱是一种能够表示出电阻值的变阻器，如图乙所示电阻箱的读数是 ______．它能得到的最大电阻值是 ______．

9．如图所示的是未连接完整的测量“小灯泡电功率”的实验电路，请你用笔画线代替导线将实物电路连接完整(要求：滑片P向右移动时，小灯泡变亮)

(    )

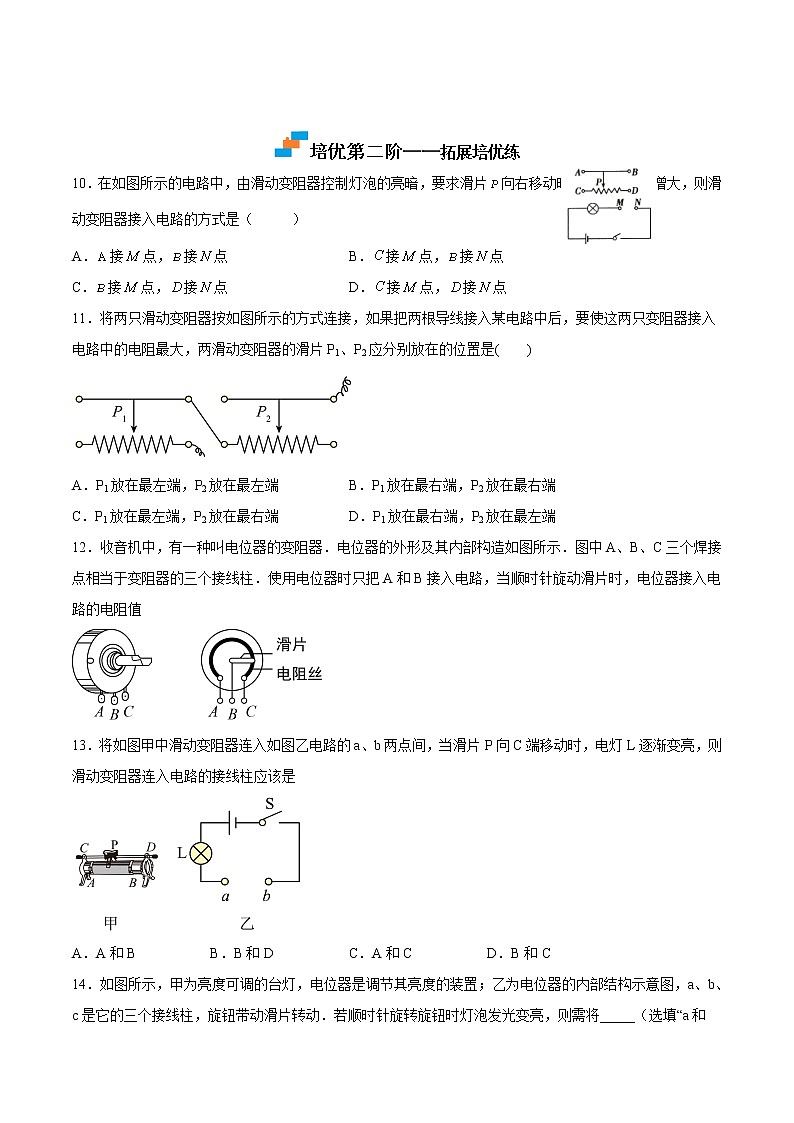

培优第二阶——拓展培优练

10．在如图所示的电路中，由滑动变阻器控制灯泡的亮暗，要求滑片向右移动时，灯泡的亮度增大，则滑动变阻器接入电路的方式是（       ）

A．接点，接点 B．接点，接点

C．接点，接点 D．接点，接点

11．将两只滑动变阻器按如图所示的方式连接，如果把两根导线接入某电路中后，要使这两只变阻器接入电路中的电阻最大，两滑动变阻器的滑片P1、P2应分别放在的位置是(　　)

A．P1放在最左端，P2放在最左端 B．P1放在最右端，P2放在最右端

C．P1放在最左端，P2放在最右端 D．P1放在最右端，P2放在最左端

12．收音机中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时只把A和B接入电路，当顺时针旋动滑片时，电位器接入电路的电阻值

13．将如图甲中滑动变阻器连入如图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是

A．A和B B．B和D C．A和C D．B和C

14．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动．若顺时针旋转旋钮时灯泡发光变亮，则需将_____（选填“a和b”、“a和c”或“b和c”）接线柱接入电路．关于电位器上电阻丝的材料，应该选用_____（选填“铜丝”或“镍铬合金丝”）．

15．如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到 _____ 端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表A的示数如乙图所示，通过灯L的电流为 ___ A．

16．在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上 . 补上后要求：闭合电键S后，向右移动滑动变阻器的滑片，电流表的示数变小 .

17．如图所示，滑动变阻器的铭牌上标有“20Ω   2A”的字样．

（l）20Ω表示的意思是_____，2A表示的意思是________________．

（2）当滑片在最左端时，电阻为_____Ω；滑片在最右端时，电阻为____Ω；滑片在中间时，电阻为_____Ω．

（3）将滑动变阻器连入电路中，它应与被控制的电路_____联．

（4）在连入电路前，应将滑片移至_____（填A或B）端，这是为了__________．
