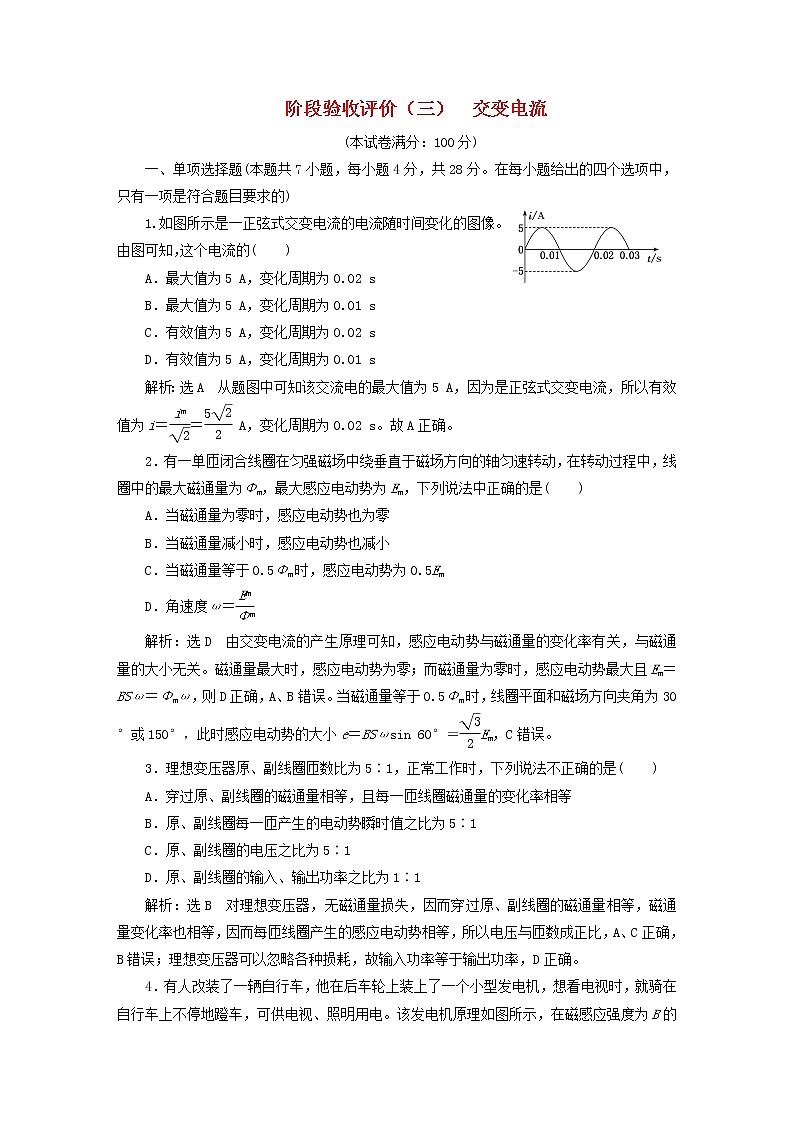

阶段验收评价（三）  交变电流

(本试卷满分：100分)

一、单项选择题(本题共7小题，每小题4分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的)

1.如图所示是一正弦式交变电流的电流随时间变化的图像。由图可知，这个电流的(　　)

A．最大值为5 A，变化周期为0.02 s

B．最大值为5 A，变化周期为0.01 s

C．有效值为5 A，变化周期为0.02 s

D．有效值为5 A，变化周期为0.01 s

解析：选A　从题图中可知该交流电的最大值为5 A，因为是正弦式交变电流，所以有效值为i＝＝ A，变化周期为0.02 s。故A正确。

2．有一单匝闭合线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动，在转动过程中，线圈中的最大磁通量为Φm，最大感应电动势为Em，下列说法中正确的是(　　)

A．当磁通量为零时，感应电动势也为零

B．当磁通量减小时，感应电动势也减小

C．当磁通量等于0.5Φm时，感应电动势为0.5Em

D．角速度ω＝

解析：选D　由交变电流的产生原理可知，感应电动势与磁通量的变化率有关，与磁通量的大小无关。磁通量最大时，感应电动势为零；而磁通量为零时，感应电动势最大且Em＝BSω＝Φmω，则D正确，A、B错误。当磁通量等于0.5Φm时，线圈平面和磁场方向夹角为30°或150°，此时感应电动势的大小e＝BSωsin 60°＝Em，C错误。

3．理想变压器原、副线圈匝数比为5∶1，正常工作时，下列说法不正确的是(　　)

A．穿过原、副线圈的磁通量相等，且每一匝线圈磁通量的变化率相等

B．原、副线圈每一匝产生的电动势瞬时值之比为5∶1

C．原、副线圈的电压之比为5∶1

D．原、副线圈的输入、输出功率之比为1∶1

解析：选B　对理想变压器，无磁通量损失，因而穿过原、副线圈的磁通量相等，磁通量变化率也相等，因而每匝线圈产生的感应电动势相等，所以电压与匝数成正比，A、C正确，B错误；理想变压器可以忽略各种损耗，故输入功率等于输出功率，D正确。

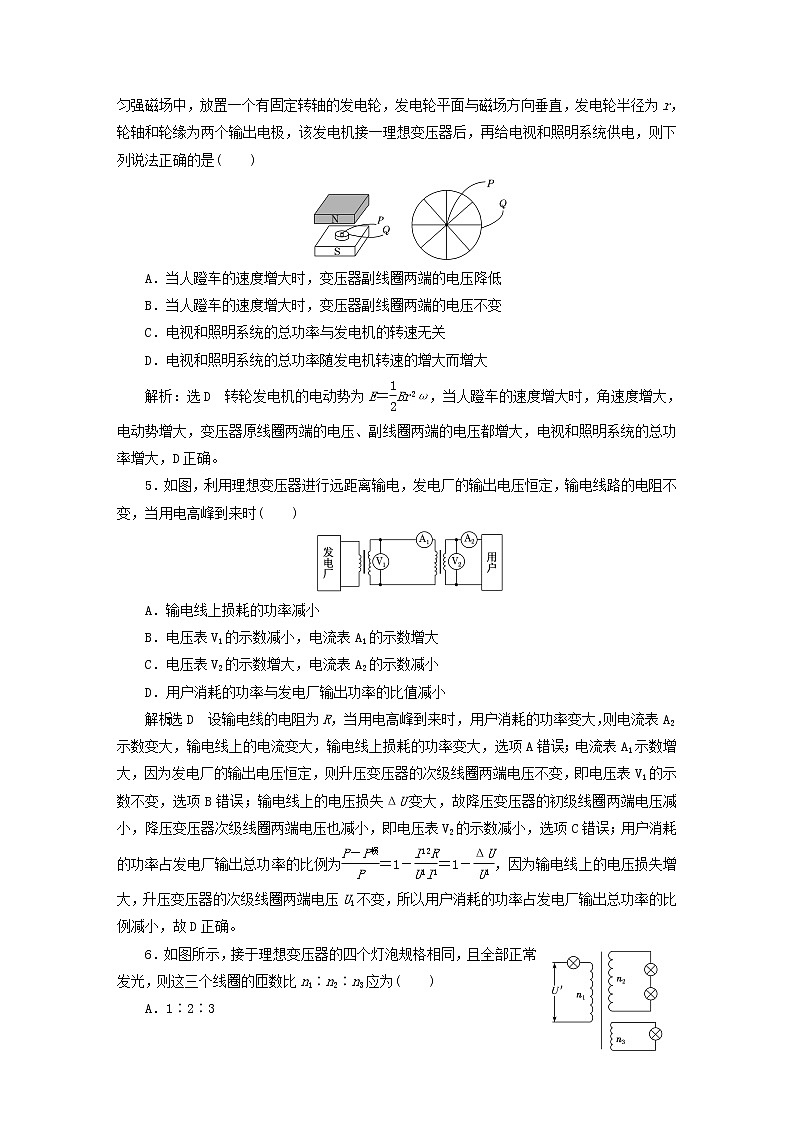

4．有人改装了一辆自行车，他在后车轮上装上了一个小型发电机，想看电视时，就骑在自行车上不停地蹬车，可供电视、照明用电。该发电机原理如图所示，在磁感应强度为B的匀强磁场中，放置一个有固定转轴的发电轮，发电轮平面与磁场方向垂直，发电轮半径为r，轮轴和轮缘为两个输出电极，该发电机接一理想变压器后，再给电视和照明系统供电，则下列说法正确的是(　　)

A．当人蹬车的速度增大时，变压器副线圈两端的电压降低

B．当人蹬车的速度增大时，变压器副线圈两端的电压不变

C．电视和照明系统的总功率与发电机的转速无关

D．电视和照明系统的总功率随发电机转速的增大而增大

解析：选D　转轮发电机的电动势为E＝Br2ω，当人蹬车的速度增大时，角速度增大，电动势增大，变压器原线圈两端的电压、副线圈两端的电压都增大，电视和照明系统的总功率增大，D正确。

5．如图，利用理想变压器进行远距离输电，发电厂的输出电压恒定，输电线路的电阻不变，当用电高峰到来时(　　)

A．输电线上损耗的功率减小

B．电压表V1的示数减小，电流表A1的示数增大

C．电压表V2的示数增大，电流表A2的示数减小

D．用户消耗的功率与发电厂输出功率的比值减小

解析：选D　设输电线的电阻为R，当用电高峰到来时，用户消耗的功率变大，则电流表A2示数变大，输电线上的电流变大，输电线上损耗的功率变大，选项A错误；电流表A1示数增大，因为发电厂的输出电压恒定，则升压变压器的次级线圈两端电压不变，即电压表V1的示数不变，选项B错误；输电线上的电压损失ΔU变大，故降压变压器的初级线圈两端电压减小，降压变压器次级线圈两端电压也减小，即电压表V2的示数减小，选项C错误；用户消耗的功率占发电厂输出总功率的比例为＝1－＝1－，因为输电线上的电压损失增大，升压变压器的次级线圈两端电压U1不变，所以用户消耗的功率占发电厂输出总功率的比例减小，故D正确。

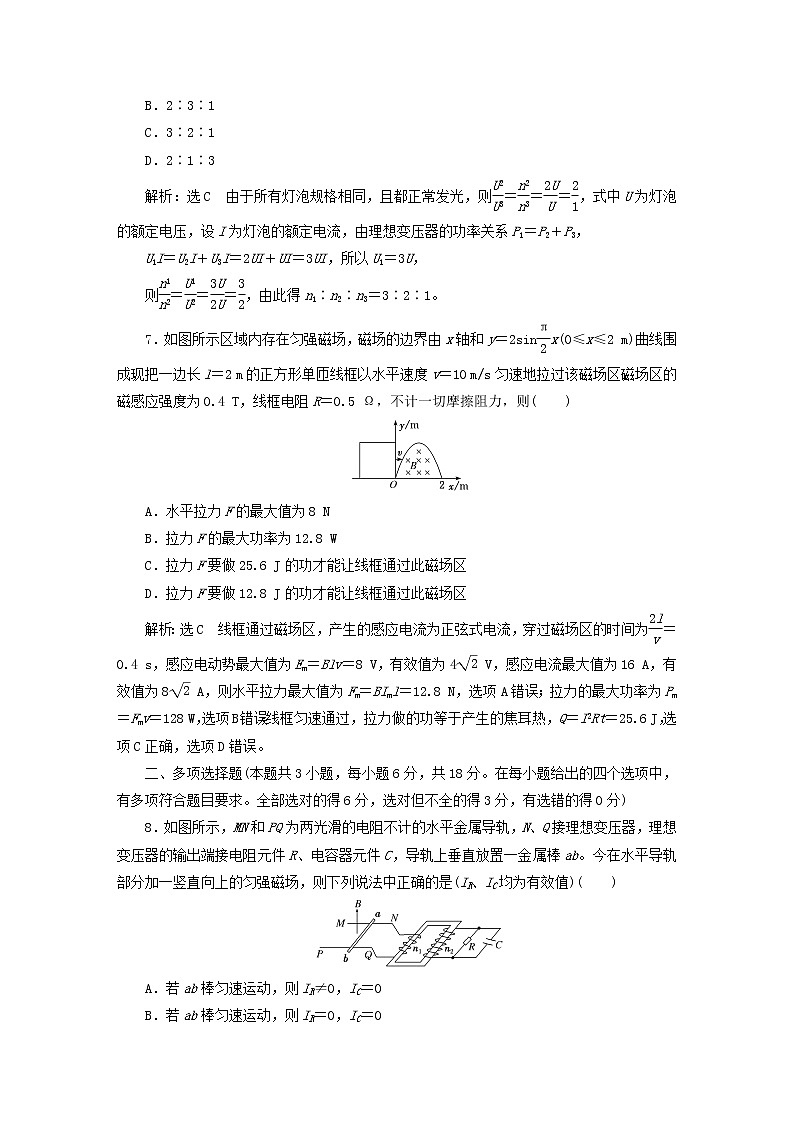

6．如图所示，接于理想变压器的四个灯泡规格相同，且全部正常发光，则这三个线圈的匝数比n1∶n2∶n3应为(　　)

A．1∶2∶3

B．2∶3∶1

C．3∶2∶1

D．2∶1∶3

解析：选C　由于所有灯泡规格相同，且都正常发光，则＝＝＝，式中U为灯泡的额定电压，设I为灯泡的额定电流，由理想变压器的功率关系P1＝P2＋P3，

U1I＝U2I＋U3I＝2UI＋UI＝3UI，所以U1＝3U，

则＝＝＝，由此得n1∶n2∶n3＝3∶2∶1。

7．如图所示区域内存在匀强磁场，磁场的边界由x轴和y＝2sinx(0≤x≤2 m)曲线围成，现把一边长l＝2 m的正方形单匝线框以水平速度v＝10 m/s匀速地拉过该磁场区，磁场区的磁感应强度为0.4 T，线框电阻R＝0.5 Ω，不计一切摩擦阻力，则(　　)

A．水平拉力F的最大值为8 N

B．拉力F的最大功率为12.8 W

C．拉力F要做25.6 J的功才能让线框通过此磁场区

D．拉力F要做12.8 J的功才能让线框通过此磁场区

解析：选C　线框通过磁场区，产生的感应电流为正弦式电流，穿过磁场区的时间为＝0.4 s，感应电动势最大值为Em＝Blv＝8 V，有效值为4 V，感应电流最大值为16 A，有效值为8 A，则水平拉力最大值为Fm＝BIml＝12.8 N，选项A错误；拉力的最大功率为Pm＝Fmv＝128 W，选项B错误；线框匀速通过，拉力做的功等于产生的焦耳热，Q＝I2Rt＝25.6 J，选项C正确，选项D错误。

二、多项选择题(本题共3小题，每小题6分，共18分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得6分，选对但不全的得3分，有选错的得0分)

8．如图所示，MN和PQ为两光滑的电阻不计的水平金属导轨，N、Q接理想变压器，理想变压器的输出端接电阻元件R、电容器元件C，导轨上垂直放置一金属棒ab。今在水平导轨部分加一竖直向上的匀强磁场，则下列说法中正确的是(IR、IC均为有效值)(　　)

A．若ab棒匀速运动，则IR≠0，IC＝0

B．若ab棒匀速运动，则IR＝0，IC＝0

C．若ab棒在某一中心位置两侧往复运动，则IR≠0，IC≠0

D．若ab棒匀加速运动，则IR≠0，IC＝0

解析：选BCD　ab棒匀速切割磁感线时产生恒定电动势，原线圈两端电压不变，故副线圈中电流为0，A错误，B正确；若ab棒在某一中心位置两侧往复运动，原线圈两端有变化的电压，副线圈两端产生变化的电压，电容器进行充、放电，C正确；当ab匀加速运动时，产生的电动势均匀增加，原线圈中电流均匀增加，产生的磁场均匀增强，副线圈中产生稳定的感应电动势，副线圈两端电压不变，因而IC＝0，D正确。

9．寒冷的冬季，人们常用电热毯取暖。某电热毯的电路原理图如图所示，温控器为理想二极管(具有单向导电性)，电源电压u＝311sin 100πt(V)。当开关S闭合时，电热丝的电功率为P0。则(　　)

A．开关闭合，电路中电流的频率为100 Hz

B．开关闭合，交流电压表的读数为220 V

C．开关断开，电热丝的电功率为0.5P0

D．开关断开，电热丝的电功率为0.25P0

解析：选BC　由题可知ω＝100π rad/s，所以电流频率为f＝＝50 Hz，故A错误；开关闭合，电压表的示数即为输入电压的有效值，为U＝ V＝220 V，故B正确；开关断开时，由于二极管的单向导电性，只有方向向右的电流能够通过二极管输入变压器，使变压器的输入功率减为原来的一半，所以电热丝的电功率也变为原来的一半，即0.5P0，故C正确，D错误。

10.如图所示，理想自耦变压器在铁芯上只绕一个线圈，闭合开关S，可以改变原线圈的匝数。a和b两个接线柱将线圈三等分，开关接a时，电压表的读数为Ua，电流表的读数为Ia，电阻R消耗的电功率为Pa；开关接b时，电压表的读数为Ub，电流表的读数为Ib，电阻R消耗的电功率为Pb，则(　　)

A.＝　　　　　　　　 B.＝

C.＝   D.＝

解析：选AC　设线圈的总匝数为n，由于a、b两个接线柱将线圈等分为三份，所以开关接a时，原线圈的匝数为n，开关接b时，原线圈匝数为n，根据变压器的电压比等于匝数比可得Ua＝U，Ub＝3U，则＝，故A正确，B错误；根据闭合电路的欧姆定律可得Ia＝＝，Ib＝＝，则有＝，而Pa＝UaIa，Pb＝UbIb，所以＝＝，故C正确，D错误。

三、非选择题(本题共5小题，共54分)

11．(7分)在“探究变压器电压与线圈匝数的关系”的实验中，某同学做了如下实验：

(1)当副线圈开路时副线圈无电流，原线圈也没有电流，故灯泡L亮吗？

(2)当开关S1、S2、S3顺次闭合后，灯泡L亮度是否变化？若变化，试说明变化情况。

解析：(1)副线圈开路时灯泡L不亮。

(2)当开关S1、S2、S3顺次闭合后，灯泡L亮度变化且越来越亮。

答案：见解析

12.(9分)有一个教学用的可拆变压器，如图所示，它有两个外观基本相同的线圈A和B，线圈外部还可以绕线。

(1)某同学用多用电表的欧姆挡测量了A、B线圈的电阻值，发现B线圈电阻约为A线圈电阻的3倍，则可推断________线圈的匝数多。(选填“A”或“B”)

(2)如果把它看作理想变压器，现要测量A、B线圈的匝数，提供的器材有：一根足够长的绝缘导线、一只多用电表和一只低压交流电源(输出电压的有效值不变)。现采用如下方法进行测量。请补充实验步骤，完成A、B线圈匝数的测量(需要测量的物理量请用字母表示，并说明其含义)。

①将绝缘导线一端与A线圈上方接线柱相连，顺着原来的绕制方向在变压器的铁芯上再绕制n匝线圈；

②将绝缘导线的另一端和A线圈下方接线柱分别与低压交流电源两端相连接；

③用多用电表的交流电压挡先后测量低压交流电源两端的电压U0和B线圈的输出电压U；

④________________________________________________________________________；

⑤拆除电路并整理器材。

A、B线圈的匝数nA和nB的表达式为nA＝________，nB＝________。

解析：(1)根据电阻定律知，导线越长，电阻越大，故B线圈匝数多。

(2)结合上下步骤知，④为用多用电表的交流电压挡测量A线圈两端的电压U1。

根据变压器原、副线圈电压比等于匝数比，有＝，＝，联立解得A线圈的匝数nA＝，B线圈的匝数nB＝。

答案：(1)B　(2)④用多用电表的交流电压挡测量A线圈两端的电压U1　⑤　

13．(11分)如图所示，矩形线框匝数N＝250匝，ab＝12 cm，ad＝10 cm，匀强磁场的磁感应强度B＝ T，线框绕垂直于磁场方向的轴以120 r/min的转速匀速转动。线框通过滑环与外电路相连，外电路接有R＝12 Ω的电阻和一个发光电压与熄灭电压都为12 V的氖泡L。其他电阻不计。

(1)当开关S接e时，电流表的读数为多少？电阻R的热功率为多大？

(2)当开关S接f时，氖泡的闪光频率为多大？通电10 min，氖泡发光的总时间为多少？

解析：(1)S接e时，电流表的读数为

I＝＝＝ A＝ A

R的热功率为P＝I2R＝()2×12 W＝24 W。

(2)S接f时，从中性面开始计时，线框产生的感应电动势为

E＝NBSωsin ωt＝24sin 4πt(V)

根据正弦曲线的变化规律，可知在交变电流的一个周期T内，氖泡发光2次，又氖泡的发光电压与熄灭电压都为12 V，可得每次发光时间为

因T＝ s，故氖泡的发光频率为4 Hz

通电10 min，氖泡发光的总时间为

t＝10×60×s＝400 s。

答案：(1) A　24 W　(2)4 Hz　400 s

14．(12分)如图甲所示，一固定的矩形导体线圈水平放置，线圈的两端接一只小灯泡，在线圈所在空间内存在着与线圈平面垂直的均匀分布的磁场。已知线圈的匝数n＝100，电阻r＝1.0 Ω，所围成的矩形的面积S＝0.040 m2；小灯泡的电阻R＝9.0 Ω。磁场的磁感应强度随时间变化的规律如图乙所示。线圈中产生的感应电动势瞬时值的表达式为e＝nBmScost，其中Bm为磁感应强度的最大值，T为磁场变化的周期。不计灯丝电阻随温度的变化，求：

(1)线圈中产生感应电动势的最大值。

(2)小灯泡消耗的电功率。

(3)在磁感应强度变化的0～时间内，通过小灯泡的电荷量。

解析：(1)由图像知，线圈中产生的交变电流的周期T＝3.14×10－2s由感应电动势瞬时值的表达式可知，感应电动势的最大值Em＝nBmS＝8.0 V。

(2)电动势的有效值E＝＝4 V

由I＝，PR＝I2R

可求得小灯泡消耗的电功率PR＝2.88 W。

(3)由＝，＝n

q＝·

可求得在磁感应强度变化的0～时间内，通过小灯泡的电荷量q＝4.0×10－3 C。

答案：(1)8.0 V　(2)2.88 W　(3)4.0×10－3 C

15．(15分)如图甲所示，两个长为l、宽为L的矩形单匝导体线框abcd、a′b′c′d′互相垂直，彼此绝缘，可绕共同的中心轴O1O2转动，将两线框的始端并在一起接到金属滑环C上，末端并在一起接到金属滑环D上，两金属滑环C、D彼此绝缘，并分别通过一个电刷与定值电阻R相连。线框处于磁铁和圆柱形铁芯之间的磁场中，磁场边缘之间所夹的圆心角为45°，如图乙所示(图中的圆表示圆柱形铁芯，它使磁铁和铁芯之间的磁场沿半径方向，如图箭头所示)。不论线框转到磁场中的什么位置，磁场的方向总是与线框平面平行。磁场中长为l的线框边所在处的磁感应强度大小恒为B，设两线框的总电阻均为r，以相同的角速度ω逆时针匀速转动，通过电刷跟C、D相连的定值电阻R＝2r。

(1)求线框abcd转到图乙位置时感应电动势的大小；

(2)求转动过程中电阻R上的电压最大值；

(3)从线框abcd进入磁场开始时，作出0～T(T是线框转动周期)时间内通过R的电流iR随时间变化的图像(开始计时通过电阻R的电流方向为正)；

(4)不计一切摩擦，求外力驱动两线框转动一周所做的功。

解析：(1)不管转到任何位置，磁感线方向都和速度方向垂直，所以感应电动势的大小：E＝2Blv＝2Bl＝BlLω。

(2)在线圈的转动过程中，同一时刻只会有一个线框产生电动势，相当于电源，另一线框与电阻并联组成外电路，R外＝＝＝r

所以R两端的电压最大值：UR＝IR外＝·r＝＝BlLω。

(3)线框abcd和a′b′c′d′在磁场中，通过R的电流大小相等，有：iR＝＝＝。

从线框abcd进入磁场开始，每转45°，即周期时间，电流发生一次变化，作出电流的图像如图所示。

(4)每个线框作为电源时，电路中总电流为：

I＝＝＝，

提供的总功率为：P＝EI＝＝

根据能量转化和守恒定律得：W外＝4P·＝P·＝P·＝。

答案：(1)BlLω　(2)BlLω　(3)见解析图　(4)
