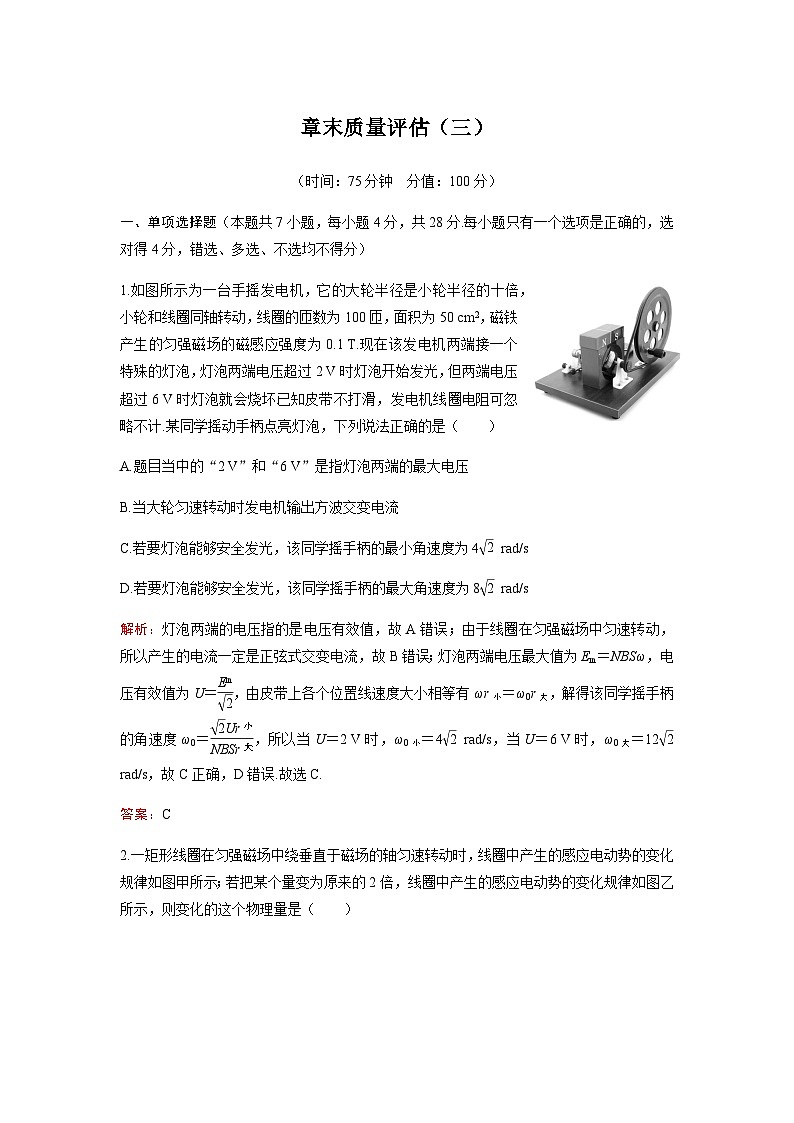

展开章末质量评估(三)
(时间:75分钟 分值:100分)
一、单项选择题(本题共7小题,每小题4分,共28分.每小题只有一个选项是正确的,选对得4分,错选、多选、不选均不得分)
1.如图所示为一台手摇发电机,它的大轮半径是小轮半径的十倍,小轮和线圈同轴转动,线圈的匝数为100匝,面积为50 cm2,磁铁产生的匀强磁场的磁感应强度为0.1 T.现在该发电机两端接一个特殊的灯泡,灯泡两端电压超过2 V时灯泡开始发光,但两端电压超过6 V时灯泡就会烧坏.已知皮带不打滑,发电机线圈电阻可忽略不计.某同学摇动手柄点亮灯泡,下列说法正确的是( )
A.题目当中的“2 V”和“6 V”是指灯泡两端的最大电压
B.当大轮匀速转动时发电机输出方波交变电流
C.若要灯泡能够安全发光,该同学摇手柄的最小角速度为4 rad/s
D.若要灯泡能够安全发光,该同学摇手柄的最大角速度为8 rad/s
解析:灯泡两端的电压指的是电压有效值,故A错误;由于线圈在匀强磁场中匀速转动,所以产生的电流一定是正弦式交变电流,故B错误;灯泡两端电压最大值为Em=NBSω,电压有效值为U=,由皮带上各个位置线速度大小相等有ωr小=ω0r大,解得该同学摇手柄的角速度ω0=,所以当U=2 V时,ω0小=4 rad/s,当U=6 V时,ω0大=12 rad/s,故C正确,D错误.故选C.
答案:C
2.一矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动时,线圈中产生的感应电动势的变化规律如图甲所示;若把某个量变为原来的2倍,线圈中产生的感应电动势的变化规律如图乙所示,则变化的这个物理量是( )
A.线圈的匝数 B.角速度
C.线圈的边长 D.线圈的面积
解析:由题图可知,图乙相对于图甲,线圈转动的周期缩短了一半(角速度增大为原来的两倍),电动势的最大值增大一倍.矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动时,线圈中产生的感应电动势的瞬时值表达式为e=NBSωsin ωt=NBSsin(t),可知只有当线圈转动角速度增加到原来的2倍才满足条件.
答案:B
3.如图甲所示,变压器为理想变压器,其原线圈接到U1=220 V的交流电源上,副线圈与阻值为R1的电阻连接成闭合电路;图乙中阻值为R2的电阻直接接到电压为U1=220 V的交流电源上,结果发现R1与R2消耗的电功率恰好相等,则变压器原、副线圈的匝数之比为( )
A. B.
C. D.
解析:对题图甲,=,P1=.对题图乙,P2=.据题意有P1=P2,联立以上各式解得=,故C正确.
答案:C

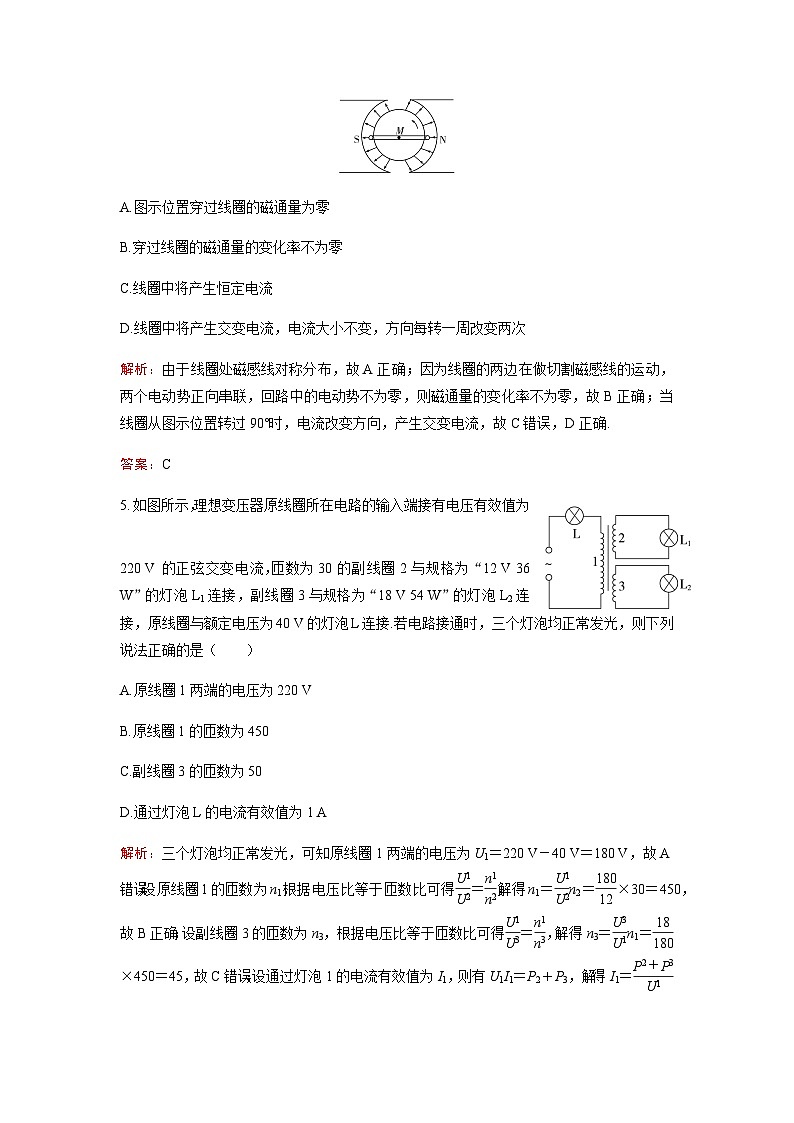

4.如图所示为一台发电机的结构示意图,其中N、S是永久磁铁的两个磁极,它们的表面呈圆柱面形状.M是圆柱形铁芯,它与磁极的柱面共轴,铁芯上有一矩形线圈,可绕与铁芯M共轴的固定转轴旋转.磁极与铁芯之间的缝隙中形成方向沿径向、大小近似均匀的磁场.若从图示位置开始计时,当线圈绕固定转轴匀速转动时,下列说法中不正确的是( )
A.图示位置穿过线圈的磁通量为零
B.穿过线圈的磁通量的变化率不为零
C.线圈中将产生恒定电流
D.线圈中将产生交变电流,电流大小不变,方向每转一周改变两次
解析:由于线圈处磁感线对称分布,故A正确;因为线圈的两边在做切割磁感线的运动,两个电动势正向串联,回路中的电动势不为零,则磁通量的变化率不为零,故B正确;当线圈从图示位置转过90°时,电流改变方向,产生交变电流,故C错误,D正确.
答案:C
5.如图所示,理想变压器原线圈所在电路的输入端接有电压有效值为220 V的正弦交变电流,匝数为30的副线圈2与规格为“12 V 36 W”的灯泡L1连接,副线圈3与规格为“18 V 54 W”的灯泡L2连接,原线圈与额定电压为40 V的灯泡L连接.若电路接通时,三个灯泡均正常发光,则下列说法正确的是( )
A.原线圈1两端的电压为220 V
B.原线圈1的匝数为450
C.副线圈3的匝数为50
D.通过灯泡L的电流有效值为1 A
解析:三个灯泡均正常发光,可知原线圈1两端的电压为U1=220 V-40 V=180 V,故A错误;设原线圈1的匝数为n1,根据电压比等于匝数比可得=,解得n1=n2=×30=450,故B正确;设副线圈3的匝数为n3,根据电压比等于匝数比可得=,解得n3=n1=×450=45,故C错误;设通过灯泡1的电流有效值为I1,则有U1I1=P2+P3,解得I1== A=0.5 A,故D错误.故选B.
答案:B
6.交流发电机的线圈绕垂直于匀强磁场的水平轴逆时针匀速转动,每秒转动10转,线圈处于如图所示的位置时开始计时,电流表的示数为1 A.已知线圈的匝数为500匝,线圈内阻r=1.0 Ω,外接电阻R=9.0 Ω.以下判断正确的是( )
A.图示时刻交变电流的方向为A→B→C→D→A
B.通过线圈磁通量的最大值为×10-3 Wb
C.t= s时线圈磁通量的变化率为 Wb/s
D.t= s时外接电阻R所消耗的电功率为10 W
解析:由右手定则,可知题图所示时刻交变电流的方向为A→D→C→B→A,选项A错误;感应电动势的有效值E=I(R+r)=1×(9.0+1.0) V=10 V,感应电动势的峰值Em=E=10 V,又知感应电动势峰值Em=NBSω,则通过线圈磁通量的最大值为Φm=BS==,代入数据解得Φm=×10-3 Wb,选项B正确;线圈做匀速圆周运动的角速度ω=2πn=20π rad/s,从题图所示位置开始计时,感应电动势的瞬时值表达式e=Em·cos ωt=10cos 20πt(V),则t= s时,感应电动势瞬时值e=10 V,此时磁通量的变化率为= Wb/s,选项C错误;t= s时外接电阻R所消耗的电功率P=I2R=()2R=()2×9 W=9 W,选项D错误.
答案:B
7.如图,利用理想变压器进行远距离输电,发电厂的输出电压恒定,输电线路的电阻不变,当用电高峰到来时( )
A.输电线上损耗的功率减小
B.电压表V1的示数减小,电流表A1增大
C.电压表V2的示数增大,电流表A2减小
D.用户功率与发电厂输出功率的比值减小
解析:当用电高峰到来时,用户消耗的功率变大,则电流表A2读数变大,输电线上的电流变大,输电线上损耗的功率变大,选项A错误;电流表A1增大,因为发电厂的输出电压恒定,则升压变压器的次级线圈电压不变,即电压表V1的示数不变,选项B错误;输电线上的电压损失变大,故降压变压器的初级线圈电压减小,降压变压器次级线圈电压也减小,即电压表V2的示数减小,选项C错误;用户消耗的功率占发电厂输出总功率的比例=1-=1-,因为输电线上的电流增大,则电压损失增大,U1不变,所以用户消耗的功率占发电厂输出总功率的比例减小,故D正确.
答案:D
二、多项选择题(本题共3小题,每题6分,共18分.每个小题有多个选项是正确的,全选对得6分,少选得3分,错选、多选、不选均得0分)
8.如图所示的交变电路中,M、N间接u=60sin 100πt(V)的交变电流,变压器原、副线圈的匝数比为5∶1,定值电阻R1=10 Ω,R2=2 Ω,两表均为理想交流电表.下列说法正确的是( )
A.开关闭合时,电流表的示数为1 A
B.开关闭合时,电压表的示数为10 V
C.开关闭合时,R1与R2消耗的电功率之比为1∶1
D.开关断开时,电压表示数为12 V
解析:交流电压有效值U= V=60 V,开关闭合时,原线圈输出功率P1=(U-IR1)I,副线圈输入功率P2==,P1=P2,联立解得I=1 A,故A正确;开关闭合时,电压表的示数为U2==10 V,故B正确;开关闭合时,R1与R2消耗的电功率之比为==,故C错误;开关断开时,电压表示数为U′==12 V,故D正确.故选ABD.
答案:ABD
9.(2021·石家庄二中月考)如图是一远距离输电的示意图,图中变压器均为理想变压器,输电导线的总电阻为R.则下列关系式正确的是( )
A.输电导线中的电流为I2=
B.输电导线上损失的功率ΔP=(U2-U3)I3
C.两变压器线圈匝数比满足>
D.变压器T1的输出电流I2和变压器T2的输入电流I3的关系满足I2>I3
解析:因为是理想变压器,所以P1=P2,其中P1=U1I1,P2=U2I2,故I2==,选项A正确;输电线上的电流I2=I3,输电线上损失的电压为ΔU=U2-U3,所以输电线上损失的功率为ΔP=ΔU·I3=(U2-U3)I3,选项B正确;=,=,因为不知道U1和U4的具体关系,所以匝数比的大小无法判断,选项C错误;变压器T1的输出电流和变压器T2的输入电流都是输电线上的电流,二者相等,选项D错误.
答案:AB
10.如图甲所示为一交变电压随时间变化的图像,每个周期内,前二分之一周期电压恒定,后二分之一周期电压按正弦规律变化.若将此交变电流连接成如图乙所示的电路,电阻R阻值为100 Ω,则( )
A.理想电压表读数为100 V
B.理想电流表读数为0.75 A
C.电阻R消耗的电功率为56 W
D.电阻R在100秒内产生的热量为5 625 J
解析:根据电流的热效应,一个周期内产生的热量Q=T=·+·,解得U=75 V,A错误;电流表读数I==0.75 A,B正确;电阻R消耗的电功率P=I2R=56.25 W,C错误;在100秒内产生的热量Q=Pt=5 625 J,D正确.
答案:BD
三、非选择题(本题共5个小题,共54分.解答题应写出必要的文字说明、方程和重要演算步骤,答案中必须明确写出数值和单位)
11.(6分)在学校实验周活动中,某实验小组同学选用如图甲所示的可拆变压器做“探究变压器原、副线圈电压与匝数的关系”的实验,实验电路图如图乙所示,实验时n1=800匝,n2=400匝,断开S,接通电源,观察到电压表的读数为6 V,则:
(1)可拆变压器的输入电压有效值可能为 .
A.3 V B.6 V C.12 V D.15 V
(2)若灯泡的额定电压为6 V,闭合S,灯泡能否正常发光? (选填“能”或“不能”).
解析:(1)根据变压比公式,可得U1=U2=×6 V=12 V,由于实验时变压器不可能为理想变压器,存在“漏磁”现象,则可拆变压器的输入电压有效值应大于12 V,故选择15 V,选项D正确.
(2)灯泡的额定电压为6 V,等于副线圈两端的电压,故灯泡能正常发光.
答案:(1)D (2)能
12.(8分)在“探究变压器两个线圈的电压关系”的实验中,操作步骤如下:
①将两个线圈套到可拆变压器的铁芯上.
②闭合电源开关,用多用电表的交流电压挡分别测量原线圈和副线圈两端的电压.
③将匝数较多的一组线圈接到学生电源的交流电源输出端上,另一个作为副线圈,接上小灯泡.
④将原线圈与副线圈对调,重复以上步骤.
(1)以上操作的合理顺序是 (只填步骤前数字序号).
(2)如图所示,在实验中,两线圈的匝数n1=1 600,n2=400.当将n1做原线圈时,U1=16 V,副线圈两端电压U2=4 V;原线圈与副线圈对调后,当U′1=8 V时,U′2=32 V.那么可初步确定,变压器两个线圈的电压U1、U2与线圈匝数n1、n2的关系是 .
解析:(1)在“探究变压器两个线圈的电压关系”的实验中,首先将两个线圈套到可拆变压器的铁芯上;再将匝数较多的一组线圈接到学生电源的交流电源输出端上,另一个作为副线圈,接上小灯泡;闭合电源开关,用多用电表的交流电压挡分别测量原线圈和副线圈两端的电压;最后将原线圈与副线圈对调,重复以上步骤.
(2)两线圈的匝数n1=1 600,n2=400.当将n1作为原线圈时,U1=16 V,副线圈两端电压U2=4 V;当原线圈与副线圈对调后,U′1=8 V时,U′2=32 V.此时U′2为原线圈的电压,U′1为副线圈的电压,由以上数据可得:=.
答案:(1)①③②④ (2)=
13.(12分)如图所示,单匝矩形闭合导线框abcd全部处于磁感应强度为B的水平匀强磁场中,线框面积为S,电阻为R.线框绕与cd边重合的竖直固定转轴以角速度ω匀速转动,求:
(1)线框中感应电流的有效值I.
(2)线框从中性面开始转过的过程中,通过导线横截面的电荷量q.
解析:(1)线框中感应电动势的最大值为Em=BSω,
有效值为E=,
电流的有效值为I=,
联立解得I=.
(2)线框从中性面开始转过的过程中,穿过线框的磁通量的变化量为ΔΦ=BS,
线框中产生的平均感应电动势为=,
线框中产生的平均感应电流为=,
通过导线横截面的电荷量为q=·Δt,
联立解得q=.
答案:(1) (2)
14.(13分)图甲所示的理想变压器原线圈的匝数n1=1 320,副线圈的匝数n2=540,将一电流表与阻值R=10 Ω的电阻串联接入副线圈电路中,已知图甲中所有电表均为理想电表.若在原线圈的两端加如图乙所示的交变电压,则:
(1)副线圈中的电压表的示数为多大?
(2)为使副线圈电路中电流表的示数不超过6 A,副线圈右侧应至少串联一个多大的电阻?
解析:(1)原线圈两端电压的有效值
U1== V≈220 V,
由=得U2=U1=×220 V=90 V.
(2)副线圈电压的有效值U2不变,则
I2===6 A,
得出R′= Ω=15 Ω,
又R′=R+R0,得R0=5 Ω,
即副线圈右侧应至少串联一个5 Ω的电阻.
答案:(1)90 V (2)5 Ω
15.(15分)如图甲为一理想变压器,ab为原线圈,ce为副线圈,d为副线圈引出的一个接头.原线圈输入正弦式交变电压的uab-t图像如图乙所示.若只在c、e间接一只Rce=400 Ω的电阻,或只在d、e间接一只Rde=225 Ω的电阻,两种情况下电阻消耗的功率均为80 W.
(1)请写出原线圈输入电压瞬时值uab的表达式.
(2)求只在c、e间接400 Ω的电阻时,原线圈中的电流I1.
(3)求c、e和d、e间线圈的匝数比.
解析:(1)由题图乙知T=0.01 s,则ω==200π rad/s,
故原线圈的输入电压瞬时值表达式为uab=400sin200πt(V).
(2)原线圈输入电压的有效值U1= V=200 V.
对于理想变压器,有P1=P2,
原线圈中的电流I1=,
代入数据,解得I1=0.028 A(或 A).
(3)设a、b间线圈的匝数为n1,则==,
由题意,知=,
联立解得=,
代入数据,解得=.
答案:(1)400 sin 200 πt(V) (2)0.028 A(或A) (3)
