初中物理人教版九年级全册第十六章 电压 电阻综合与测试达标测试

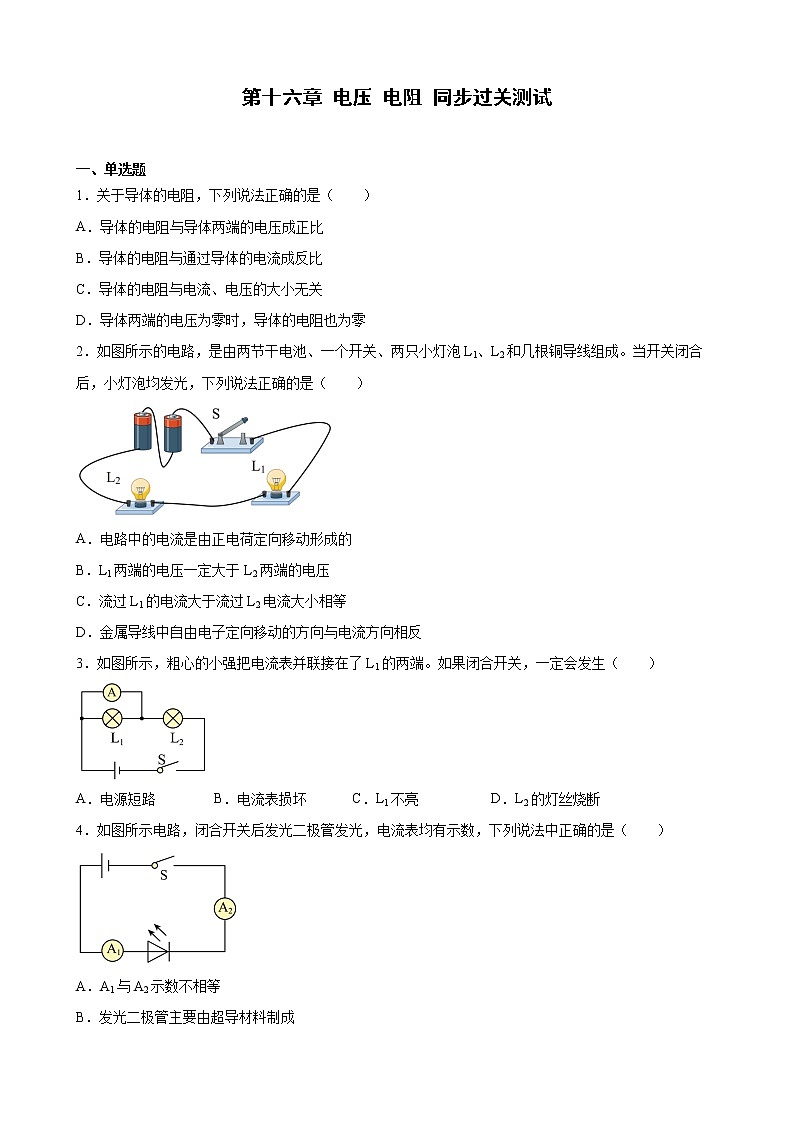

第十六章 电压 电阻 同步过关测试

一、单选题

1．关于导体的电阻，下列说法正确的是（　　）

A．导体的电阻与导体两端的电压成正比

B．导体的电阻与通过导体的电流成反比

C．导体的电阻与电流、电压的大小无关

D．导体两端的电压为零时，导体的电阻也为零

2．如图所示的电路，是由两节干电池、一个开关、两只小灯泡L1、L2和几根铜导线组成。当开关闭合后，小灯泡均发光，下列说法正确的是（　　）

A．电路中的电流是由正电荷定向移动形成的

B．L1两端的电压一定大于L2两端的电压

C．流过L1的电流大于流过L2电流大小相等

D．金属导线中自由电子定向移动的方向与电流方向相反

3．如图所示，粗心的小强把电流表并联接在了L1的两端。如果闭合开关，一定会发生（　　）

A．电源短路 B．电流表损坏 C．L1不亮 D．L2的灯丝烧断

4．如图所示电路，闭合开关后发光二极管发光，电流表均有示数，下列说法中正确的是（　　）

A．A1与A2示数不相等

B．发光二极管主要由超导材料制成

C．用电压表替换A1接入电路后闭合开关，电压表无示数

D．将发光二极管两引脚对调后接入电路，闭合开关，电流表无示数

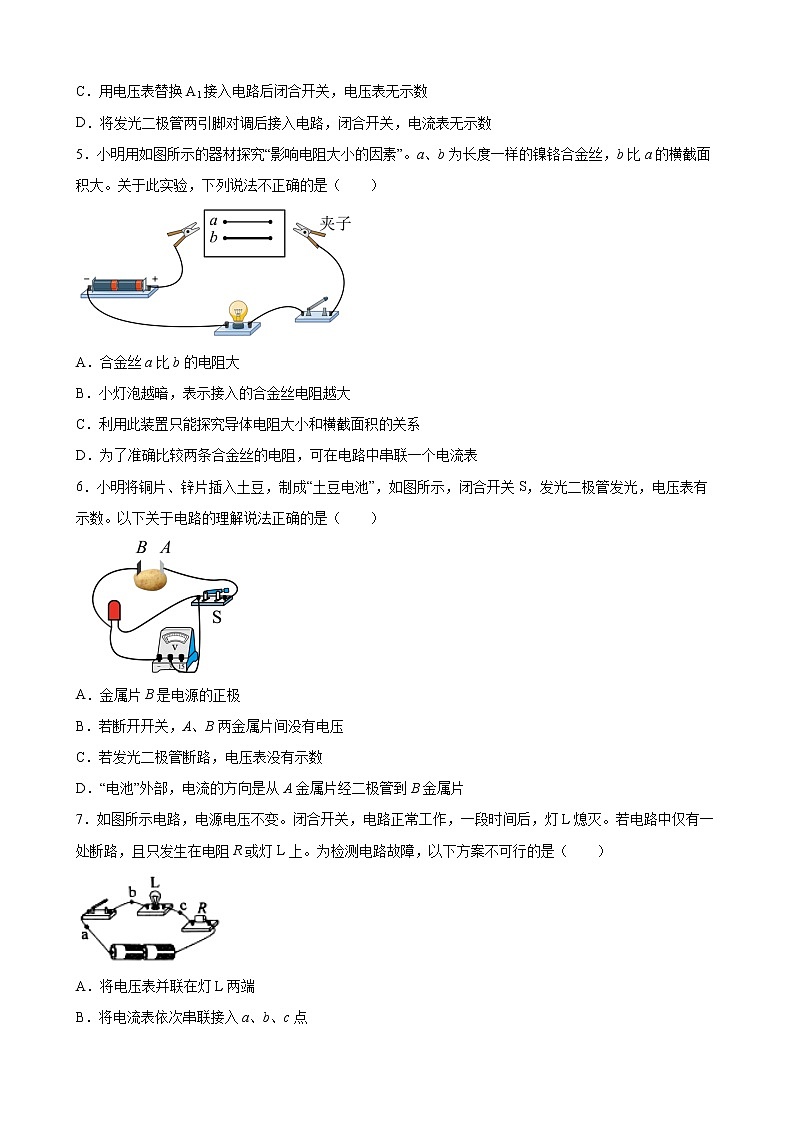

5．小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法不正确的是（　　）

A．合金丝a比b的电阻大

B．小灯泡越暗，表示接入的合金丝电阻越大

C．利用此装置只能探究导体电阻大小和横截面积的关系

D．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表

6．小明将铜片、锌片插入土豆，制成“土豆电池”，如图所示，闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解说法正确的是（　　）

A．金属片B是电源的正极

B．若断开开关，A、B两金属片间没有电压

C．若发光二极管断路，电压表没有示数

D．“电池”外部，电流的方向是从A金属片经二极管到B金属片

7．如图所示电路，电源电压不变。闭合开关，电路正常工作，一段时间后，灯L熄灭。若电路中仅有一处断路，且只发生在电阻R或灯L上。为检测电路故障，以下方案不可行的是（　　）

A．将电压表并联在灯L两端

B．将电流表依次串联接入a、b、c点

C．用与R阻值相同且完好的灯L0替换电阻R

D．用与L规格相同且完好的灯L0替换灯L

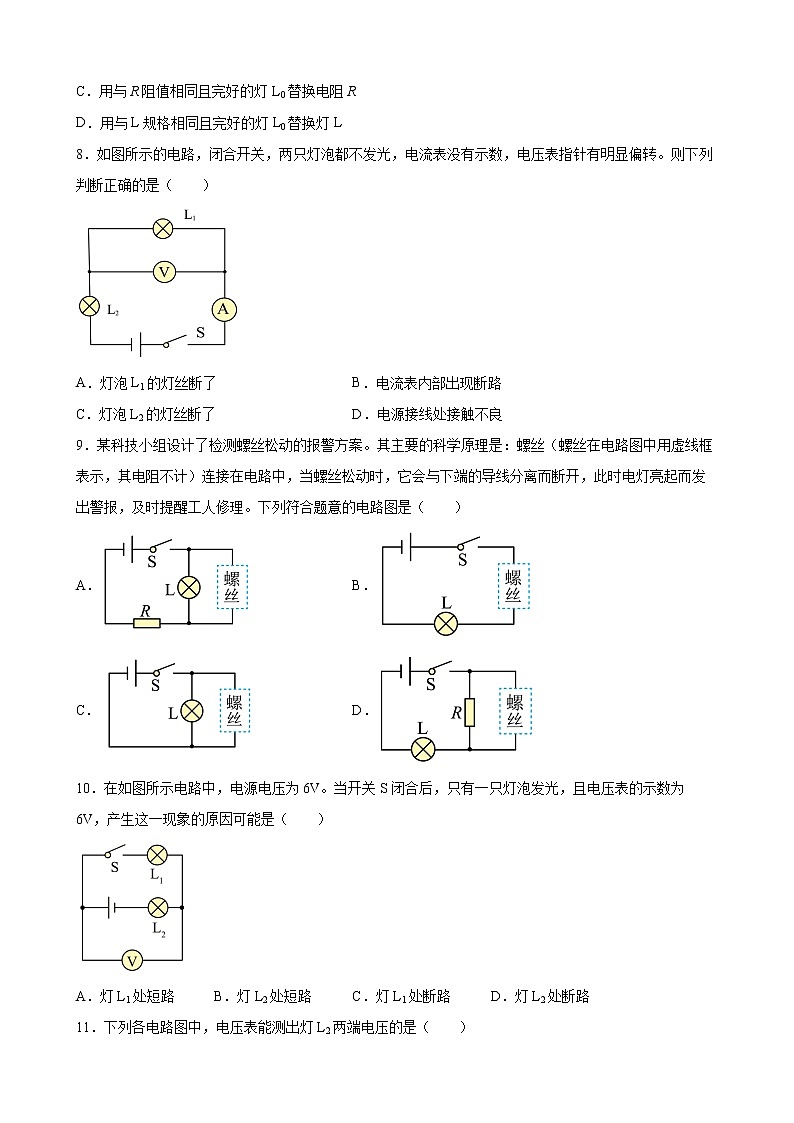

8．如图所示的电路，闭合开关，两只灯泡都不发光，电流表没有示数，电压表指针有明显偏转。则下列判断正确的是（　　）

A．灯泡L1的灯丝断了 B．电流表内部出现断路

C．灯泡L2的灯丝断了 D．电源接线处接触不良

9．某科技小组设计了检测螺丝松动的报警方案。其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。下列符合题意的电路图是（　　）

A． B．

C． D．

10．在如图所示电路中，电源电压为6V。当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（　　）

A．灯L1处短路 B．灯L2处短路 C．灯L1处断路 D．灯L2处断路

11．下列各电路图中，电压表能测出灯L2两端电压的是（　　）

A． B．

C． D．

12．下列关于电压、电流的说法正确的是（　　）

A．用电压表“0~15V”、“0~3V” 量程分别测量同一电路中某电阻两端电压，示数分别为2V、2.2V，则该电阻两端电压为2.2V

B．电路分析中，应该将电流表视为一个阻值很大的电阻

C．电压表、电流表均不能直接接在电源的正负极之间

D．电流看不见，我们通常用水流来比作电流，这种科学思维方法被称作归纳法

13．在如图所示的四个电路中，闭合开关S后，小灯泡L1、L2都能正常发光，其中电压表不是直接测出L1两端电压的电路图是（　　）

A． B．

C． D．

14．在如图所示电路中，电压表负接线柱连接了一根带金属夹E的导线。金属夹E分别夹在a、b、c、d四点，然后闭合开关S，则当电压表示数最小时，金属夹E是夹在（　　）

A．a点 B．b点 C．c点 D．d点

二、填空题

15．如图所示，电源电压为U0，电阻R1、R2的阻值均为R0。现电路中存在一处故障，且故障只发生在电阻R1或R2上。

（1）开关S闭合前后，若两电表的示数均不变，则故障是：_______；

（2）开关S闭合前后，若仅有一个电表示数变化，则故障是：_______，该电表示数的变化量为：_______。

16．导体的电阻是导体本身的一种性质，它的大小可由公式计算得到，其中l表示导体的长度，S表示导体的横截面积，ρ是导体的电阻率。那么根据你所学的知识判断影响电阻率ρ大小的因素是______。

17．在下图所示的三个电路中，电源电压相同均为U且不变，定值电阻的阻值均为R，闭合开关S后，电压表示数最大的是图______的电路图，其示数为______；电压表示数最小的是图______的电路图，其示数为______。

18．如图所示的电路中，当S断开时，小灯泡L1和L2_______（填“串联”或“并联”），此时电压表测_______灯两端的电压；若S闭合，电压表的示数_______（填“变大”、“变小”或“不变”）。

19．如图所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当夹子B左右移动时，由于______变化，导致铅笔芯接入电路的电阻值发生变化，小灯泡的亮度随之变化。若将A、B两个金属夹子间的铅笔芯换成塑料吸管，小灯泡______（选填“会”或“不会”）发光。

三、实验题

20．小明等4人实验小组用如图所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分别测量L1两端的电压UAB、L2两端的电压UBC和L1L2两端的总电压UAC将第一次测出的电流填入下表：

（1）小明根据第一次的实验数据断定“串联电路中各用电器两端的电压相等”，这一结论是______（选填“正确”或“错误”）的，他得出这样的结论是因为______；

（2）为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量；

方法一：改变电源电压（电池个数）

方法二：更换其中一个灯泡（规格不同）

请你根据他们的实验过程和有关数据回答下列问题；

①在拆接电路时，开关必须是______的。经检查______无误后，再闭合开关；

②上面设计的表格中存在的不足之处是______；

③表格补充完整后，通过对上面数据的分析可知：

后面两次实验是采用方法______来进行的，实验的结论是：______。

21．在探究影响导体电阻大小的因素时,小明作出了如下猜想：导体的电阻可能与①导体的长度有关；②导体的横截面积有关；③导体的材料有关。实验室提供了4根电阻丝,其规格、材料如下表所示。

（1）按照如图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察 ______来粗略地比较导体电阻的大小；

（2）分别将A和C两电阻丝接入图中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和材料相同时，导体电阻跟 ______有关；

（3）要进一步研究导体材料的导电性能,通过观察发现，电流表指针偏转过小,这样会导致实验误差 ______（填“偏大”或“偏小”），解决这一问题的措施是 ______｡

四、计算题

22．小明同学按图甲所示的电路进行实验，已知电源由四节新干电池组成。闭合开关S后，电流表A1和A2的指针均指在图乙所示的位置。则L1、L2的电流各是多少？电源电压及两电压表V1、V2示数是多少？

23．如图所示的电路，问：

(1)当a、b都是电压表时，闭合开关S1和S2，a、b示数分别是6 V、3.5 V，那么灯L1两端的电压是多少？

(2)当a、b都是电流表时，断开开关S2、闭合开关S1，a、b示数分别是0.28 A、0.5 A，那么通过灯L1的电流是多少？

24．如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：

(1)L1两端的电压U1是多大？

(2)L2两端的电压U2是多大？

参考答案：

1．C

2．D

3．C

4．D

5．C

6．D

7．B

8．A

9．A

10．B

11．C

12．A

13．C

14．A

15．     R2断路     R1短路

16．导体的材料

17．     a     U     c     0

18．     串联     L1     变大

19．     铅笔芯接入电路的长度发生     不会

20．     错误

     断开     电路连接     见解析     二

21．     灯泡亮度     横截面积     偏大     换用小量程进行实验

22．L1、L2的电流分别是0.8A、0.2A；电源电压及两电压表V1、V2示数都是6V。

23．(1)2.5V；(2)0.22A

24．(1)1.7V；(2)1.3V
