人教版九年级全册第十六章 电压 电阻综合与测试同步练习题

这是一份人教版九年级全册第十六章 电压 电阻综合与测试同步练习题，共10页。试卷主要包含了选择题，填空题，实验题，计算题等内容，欢迎下载使用。

一、选择题

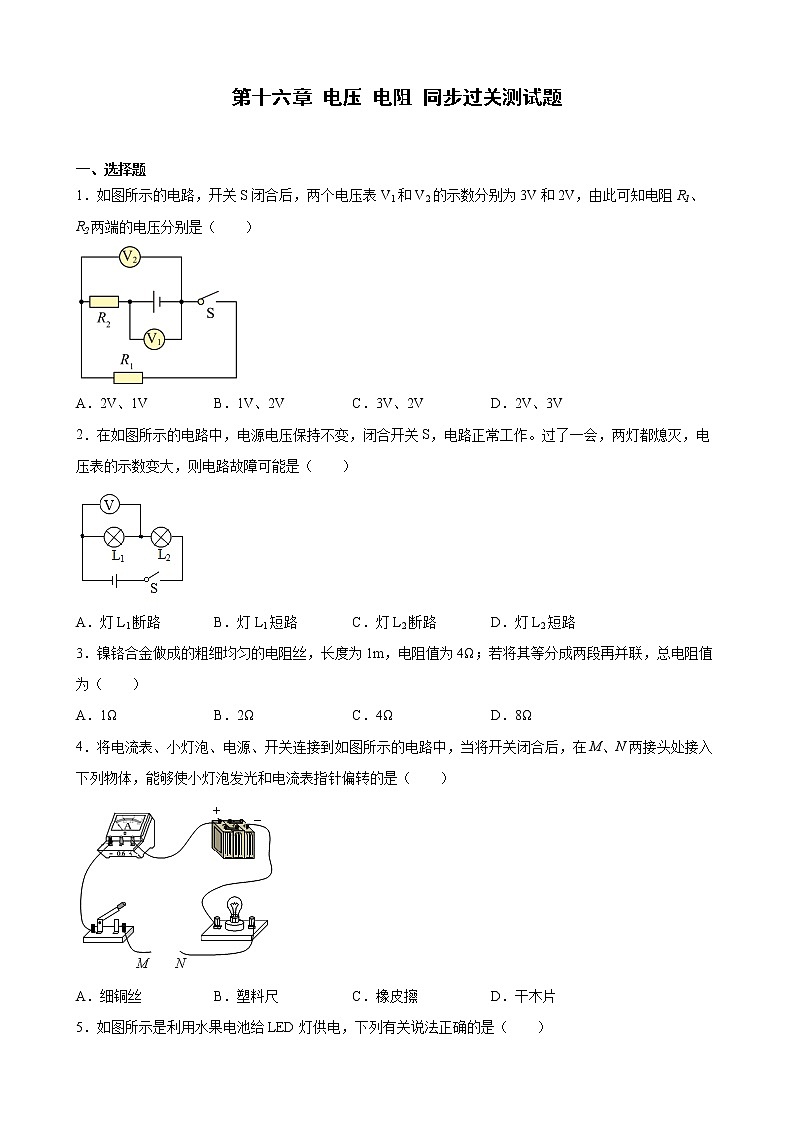

1．如图所示的电路，开关S闭合后，两个电压表V1和V2的示数分别为3V和2V，由此可知电阻R1、R2两端的电压分别是（ ）
A．2V、1VB．1V、2VC．3V、2VD．2V、3V
2．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。过了一会，两灯都熄灭，电压表的示数变大，则电路故障可能是（ ）
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
3．镍铬合金做成的粗细均匀的电阻丝，长度为1m，电阻值为4Ω；若将其等分成两段再并联，总电阻值为（ ）
A．1ΩB．2ΩC．4ΩD．8Ω
4．将电流表、小灯泡、电源、开关连接到如图所示的电路中，当将开关闭合后，在M、N两接头处接入下列物体，能够使小灯泡发光和电流表指针偏转的是（ ）
A．细铜丝B．塑料尺C．橡皮擦D．干木片

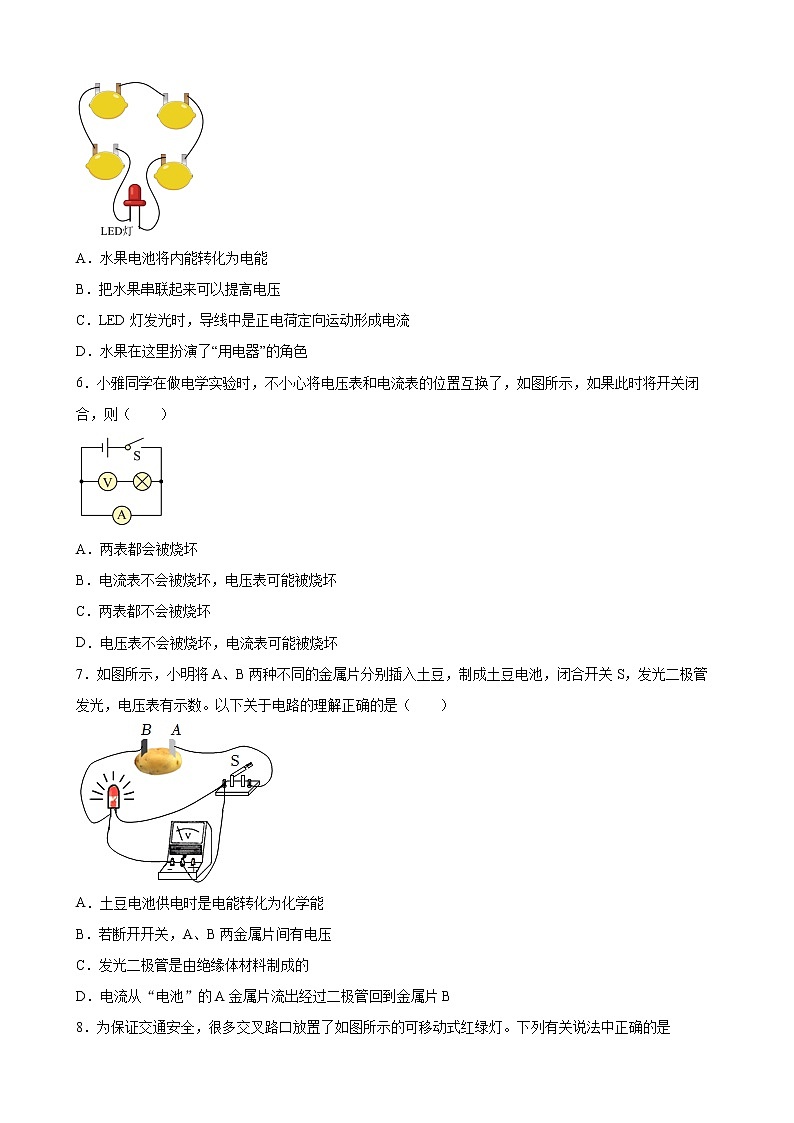

5．如图所示是利用水果电池给LED灯供电，下列有关说法正确的是（ ）
A．水果电池将内能转化为电能
B．把水果串联起来可以提高电压
C．LED灯发光时，导线中是正电荷定向运动形成电流
D．水果在这里扮演了“用电器”的角色
6．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（ ）
A．两表都会被烧坏
B．电流表不会被烧坏，电压表可能被烧坏
C．两表都不会被烧坏
D．电压表不会被烧坏，电流表可能被烧坏
7．如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解正确的是（ ）
A．土豆电池供电时是电能转化为化学能
B．若断开开关，A、B两金属片间有电压
C．发光二极管是由绝缘体材料制成的
D．电流从“电池”的A金属片流出经过二极管回到金属片B

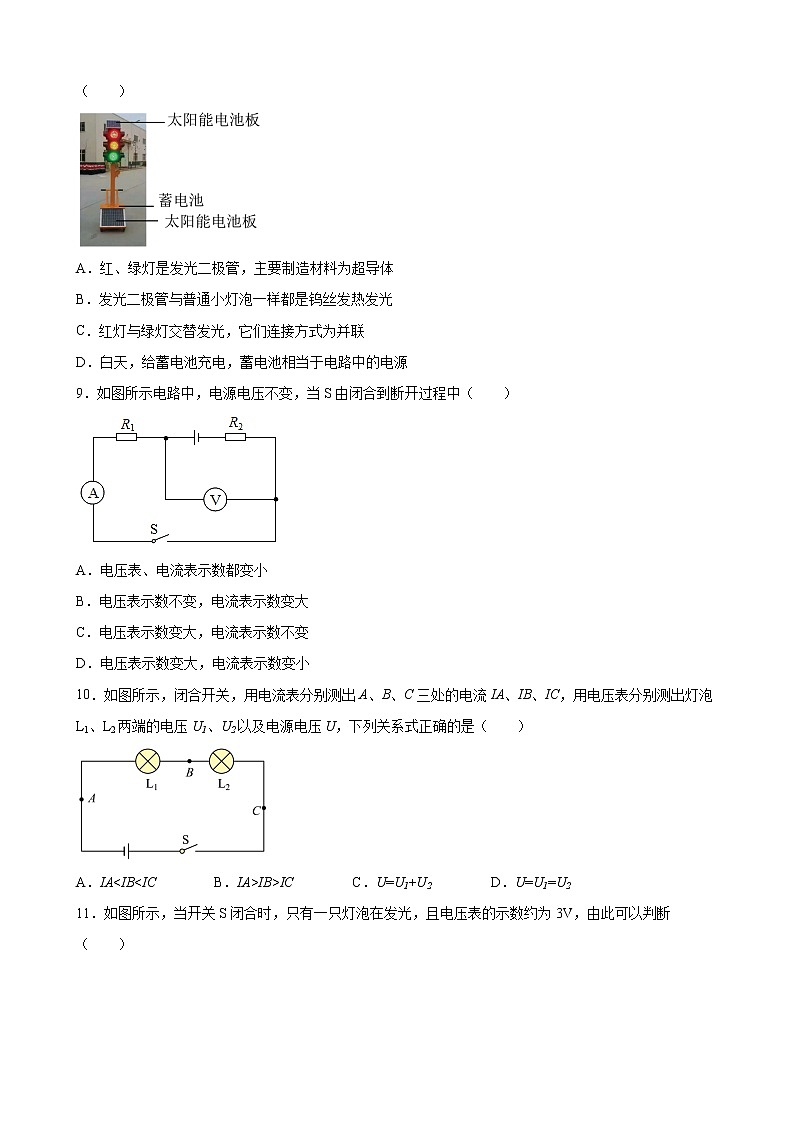

8．为保证交通安全，很多交叉路口放置了如图所示的可移动式红绿灯。下列有关说法中正确的是（ ）
A．红、绿灯是发光二极管，主要制造材料为超导体
B．发光二极管与普通小灯泡一样都是钨丝发热发光
C．红灯与绿灯交替发光，它们连接方式为并联
D．白天，给蓄电池充电，蓄电池相当于电路中的电源
9．如图所示电路中，电源电压不变，当S由闭合到断开过程中（ ）
A．电压表、电流表示数都变小
B．电压表示数不变，电流表示数变大
C．电压表示数变大，电流表示数不变
D．电压表示数变大，电流表示数变小
10．如图所示，闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、IC，用电压表分别测出灯泡L1、L2两端的电压U1、U2以及电源电压U，下列关系式正确的是（ ）
A．IAIB>ICC．U=U1+U2D．U=U1=U2
11．如图所示，当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为3V，由此可以判断（ ）
A．灯L1被短路B．灯L1断路
C．灯L2断路D．灯L2被短路
12．如图所示，电压表V的示数为12V，电压表V1示数为8V，那么电压表V2示数和两灯中电流的关系是（ ）
A．4V，I1＞I2B．4V，I1＜I2
C．4V，I1＝I2D．8V，I1＝I2
13．如图所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭。一只电表指针仍明显偏转，另一只电表示数为零，造成此现象的原因可能是（ ）
A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路
14．图示电路中，电源电压保持不变。开关S闭合后，三只电表示数均未发生变化。若故障只发生在电阻R1或R2处，判断正确的是（ ）
A．R1一定断路B．R2一定断路
C．R1一定短路D．R2一定短路
二、填空题
15．“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”。路口的LED交通指示灯是________（选填“串联”或“并联”）的，LED指示灯是用________（选填“导体”“半导体”或“超导体”）材料制成的。
16．如图乙所示，把两种不同的金属片插入柠檬，制成“水果电池”，水果电池把_____能转化为电能；用电压表测量水果电池的电压，电压表正常偏转，金属片B是水果电池的_____极。
17．图甲中电流表的示数为______A；图乙中电阻箱的示数为______Ω。
18．如图所示，四个相同柠檬串联在一起做成水果电池，刚好可以使额定电压为3V的发光二极管正常发光，则一个柠檬做成的水果电池可提供的电压为 ___________V。若将发光二极管的正负两极对调重新接入该电路，它 ___________（填“会”或“不会”）发光，因为发光二极管具有 ___________性。
19．发光二极管是由 ___________材料制成的电子元件。如图所示，当发光二极管长脚接A，短脚接B时，闭合开关，发光二极管发光，说明此电路处于 ___________（选填“通路”、“短路”或“断路”）状态，如果短脚接A，长脚接B时，发光二极管不发光，说明发光二极管具有 ___________性。
三、实验题
20．下面是小强探究“串联电路电压规律”的实验过程：
（1）用电压表测量L1两端的电压。
①按图甲所示的电路图连接电路，连接电路过程中开关处于___________状态；
②某小组同学在实验过程中电压表指针的偏转情况如图乙所示，产生这一现象的原因是___________；
③某小组同学在实验过程发现，闭合开关后只有一只灯泡发光，如果此时电压表有示数，则发光的灯泡是___________，故障原因可能是___________；
（2）在测L2两端的电压时，为了节省时间，采用以下方法：电压表所接的B点不动，只断开A点，并改接到C点上。用此方法___________（填“能够”或“不能”）测出L2两端的电压；
（3）下表是实验测得的数据，其中有一个数据是错误的，错误的数据为___________（填“AB”、“BC”或“AC”）间电压。如果实验中电路连接，电路元件都没有问题，正确的数据应该为___________V。
21．在探究影响导体电阻大小的因素时，小兵、小红两位同学做出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关；
实验室提供了4根电阻丝，规格、材料如表：
为了验证上述猜想，他们设计了如图所示的实验电路：
（1）实验中电流表的示数越大，对应的导线电阻越_______；为了验证上述猜想①，应该选用编号为_______的两根电阻丝进行实验；
（2）小兵在接入A电阻丝的实验过程中，灯泡突然熄灭，同时观察到电流表示数变大，小红判断可能是_______发生了_______；
（3）解决故障后，分别将A和D两电阻丝接入电路中M、N间，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时，_______；
（4）有同学认为：可以只根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况老师指出：此实验中这种方法不可取.这是因为电源电压一定时，所选电阻丝的阻值若是相差不大，那么灯泡亮度变化_______（选填“明显”或“不明显”）。
四、计算题
22．如图，已知电源电压为9V，电压表V1示数为6V，流过灯泡L2的电流为0.25A，求：
（1）电流表A的示数大小；
（2）灯泡L2两端的电压大小。
23．如图甲所示，是某个同学探究并联电路电流规律的电路，电源电压是3V，闭合开关后，两电流表指针在同一位置如图乙所示。
求：（1）干路电流；
（2）通过灯L1的电流；
（3）灯L1两端的电压U1与灯L2两端的电压U2之比。
24．如图所示，L1、L2是完全相同的两个小灯泡，电压表V1的示数是6V，电压表V2的示数是7V，求：
（1）三个小灯泡的连接方式是怎样的？
（2）V1、V2分别测的是什么电压？
（3）电源电压。
AB间电压UAB（V）
BC间电压UBC（V）
AC间电压UAC（V）
2
3
1
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
参考答案：
1．A
2．A
3．A
4．A
5．B
6．D
7．BD
8．C
9．D
10．C
11．D
12．C
13．C
14．B
15． 并联 半导体
16． 化学 负
17． 0.7 1527
18． 0.75 不会 单向导电
19． 半导体 通路 单向导电
20． 断开 电压表的正负接线柱接反了 L1 L2短路 不能 AC 5
21． 小 A、B 灯泡 短路 导体的电阻与导体的材料有关 不明显
22．（1）0.25A；（2）3V
23．（1）1.3A；（2）1.04A；（3）1∶1
24．（1）串联；（2）V1测量的是L1与L2串联后的总电压，V2测量的是L2与L3串联后的总电压；（3）10V
