初中物理人教版九年级全册第十六章 电压 电阻综合与测试课时练习

第十六章  电压 电阻 测试题

一、单选题

1．两个小灯泡连接在电路中，无法观察到它们是串联还是并联。闭合开关时，两灯都正常发光。以下判断正确的是（　　）

A．若灯两端电压都相等，则两灯肯定是并联

B．若流过灯的电流相等，则两灯肯定是串联

C．若取下一根导线两灯都不亮，则原来两灯肯定是串联

D．若取下一灯，另一灯不亮，则原来两灯肯定是串联

2．如图所示，甲乙均为能正常工作的常用电表，闭合开关S后，L1、L2都能正常发光，下列说法中正确的是（　　）

A．甲、乙两表可能都是电流表

B．甲、乙两表可能都是电压表

C．L1、L2一定是并联在电路中的

D．甲一定是电压表，乙一定是电流表

3．某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（　　）

A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②

B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③

C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④

D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④

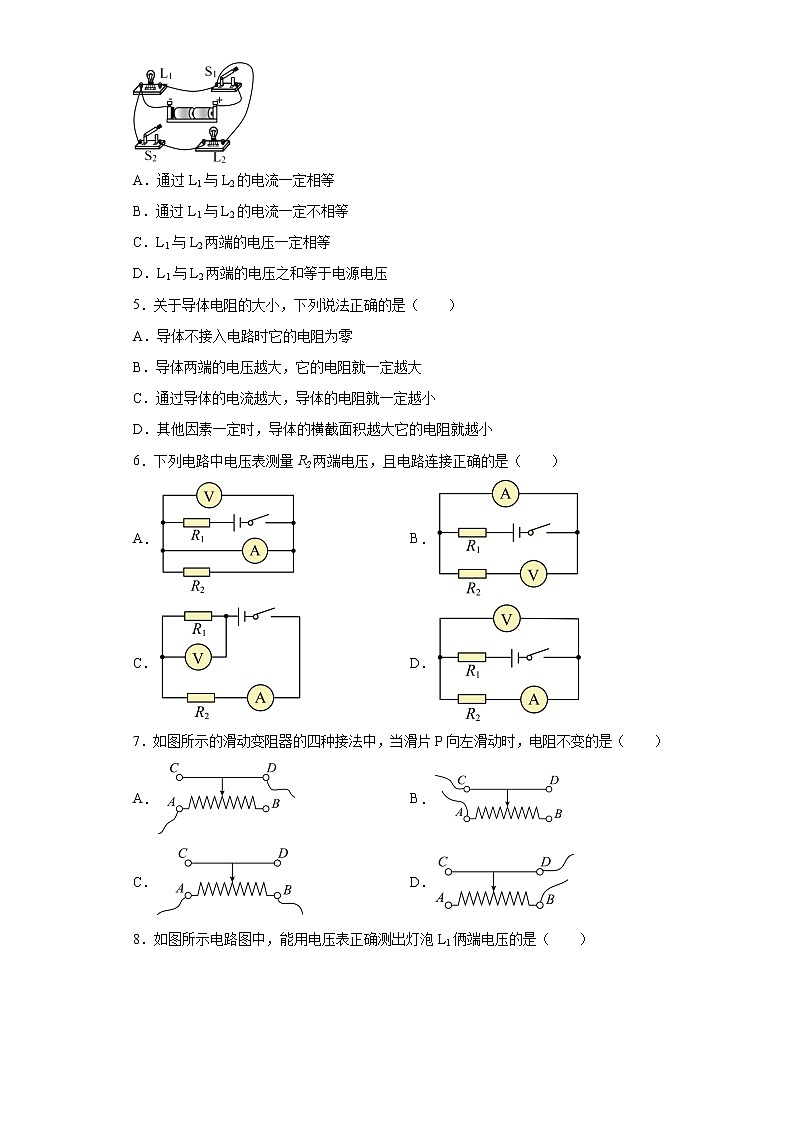

4．关于图所示的实物电路，在S1、S2都闭合后，下列说法正确的是（　　）

A．通过L1与L2的电流一定相等

B．通过L1与L2的电流一定不相等

C．L1与L2两端的电压一定相等

D．L1与L2两端的电压之和等于电源电压

5．关于导体电阻的大小，下列说法正确的是（　　）

A．导体不接入电路时它的电阻为零

B．导体两端的电压越大，它的电阻就一定越大

C．通过导体的电流越大，导体的电阻就一定越小

D．其他因素一定时，导体的横截面积越大它的电阻就越小

6．下列电路中电压表测量R2两端电压，且电路连接正确的是（　　）

A． B．C． D．

7．如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻不变的是（　　）

A． B．

C． D．

8．如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（　　）

A． B．

C． D．

9．关于电压、电流和电阻，下列说法正确的是（　　）

A．当通过导体的电流是原来的2倍时，导体的电阻是原来的0.5倍

B．电路中只要有电压，就会有电流

C．横截面积相同的两段铜导线，长的铜导线电阻大（忽略温度的影响）

D．电流的方向总是由电源的负极流向正极

10．如图所示，开关S断开时，电压表示数为6V；闭合开关S后，电压表的示数为4V，此时下列描述正确的是（　　）

A．L1两端电压为6V

B．L1两端电压为4V

C．L2两端电压为2V

D．L1和L2两端电压之和为6V

11．如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（　　）

A．断路 B．断路 C．短路 D．短路

12．下列说法中正确的是（   ）

A．摩擦起电的实质是产生电子

B．电压表不能直接测量电源两端的电压

C．通常情况下，即使通过导体的电流为零，导体的电阻一般也不为零

D．导线越长，其电阻一定也越大

13．如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（　　）

A．、两端电压相等

B．、的亮度一定相同

C．、、三处的电流一样大

D．若灯丝烧断了，仍能发光

14．当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择的接线柱是（　　）

A．AB B．CD C．BD D．AD

15．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb==，横截面积关系为Sa=Sb=Sc=，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（　　）

A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系

B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系

C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系

D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系

二、多选题

16．用如图所示电路探究“影响电阻大小的因素”实验时，下列说法正确的是（  ）

A．该电路中小灯泡的作用，代替电流表判断电流强弱

B．该电路探究导体的电阻大小与导体横截面积有关

C．该电路探究导体的电阻大小与导体长度有关

D．该电路探究导体的电阻大小与导体材料有关

17．如图所示的电路说法正确的是（　　）

A．R1与R2串联 B．V1测电源电压

C．V2测R1两端电压 D．V3测R2两端电压

18．如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（　　）

A．电流表A2测通过干路的电流

B．两电流表的示数一定相同

C．两灯的电压一定不相同

D．仅断开S2，电流表A1的示数不变

19． 如图所示，下列说法正确的是（　　）

A．断开开关 S，若甲、乙都是电压表，则两灯都发光

B．断开开关 S，若甲、乙都是电流表，则两灯都发光

C．闭合开关 S，若甲、乙都是电压表，则两灯都发光

D．闭合开关 S，若甲、乙都是电流表，则两灯都发光

20．“探究串联电路的电压关系”的实验电路如图甲所示。下列说法正确的是（　　）

A．为了实验结论具有普遍性，实验时应该选择两个规格不同的灯泡

B．当实验中电压表示数如图乙所示时，应改接15V量程

C．闭合开关，两灯都不亮，电压表有示数，可能是L1断路

D．测完L1两端的电压后，可将电压表接a的导线直接改接到c上测L2两端的电压

三、实验题

21．实验桌上有如下器材：电池组一个、已调零的电流表一块、开关一个、导线若干、如图所示的实验板一块，实验板上固定着1~5号电阻丝，每根电阻丝旁边分别标注着它的材料、长度（L）、横截面积（S），已知：1S=0.2mm2。请你选用上述器材，设计一个实验证明“导体的电阻跟导体的横截面积有关”。要求：

（1）画出实验电路图；

（2）写出主要实验步骤：

（3）画出实验数据记录表。

22．小华和小明设计了如图所示的电路探究串联电路中的电压关系。

（1）在连接电路前，小华发现电压表的指针偏向“0”刻度线的左侧，出现的问题是___________；

（2）小华和小明电路连接及记录的数据都无误，他们的实验数据分别如表（一）、表（二）：

表（一）

表（二）

分析这两组实验数据可得出___________；

（3）小明根据他的实验数据断定“在串联电路中，各用电器两端电压定相等”，这一结论是___________（选填“正确”或“错误”）的。他之所以能得出这样的结论，是因为___________；

（4）根据小华和小明的实验数据分析可知，他们的实验设计均有需改进之处，请分别指出：

小华可改进的是___________；

小明可改进的是 ___________。

四、计算题

23．如图所示的电路中，电源两端电压保持不变，电阻的阻值为，电阻的阻值为，当只闭合开为时，电流表的示数为。求：

（1）电源的电压；

（2）开关、都闭合时，电流表的示数。

24．如图甲所示，是某个同学探究并联电路电流规律的电路，电源电压是3V，闭合开关后，两电流表指针在同一位置如图乙所示。

求：（1）干路电流；

（2）通过灯L1的电流；

（3）灯L1两端的电压U1与灯L2两端的电压U2之比。

25．如图甲所示的电路中，电源电压保持8V不变。

（1）当只闭合开关S1，电压表的示数是2V，求R1两端的电压和R2两端的电压？

（2）当滑片P在最左端，只闭合开关S1，电流表的示数是0.6A，保持滑片的位置不变，闭合S1、S2，电流表的示数是0.9A。求此时通过R2的电流和通过R3的电流？

26．在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路，当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示；

（1）通过灯L2的电流I2是多少，通过灯L1的电流I1是多少？

（2）如图（a）当开关闭合后，用电压表测得L2两端的电压U2为2.4V，电源电压U为多少？

（3）如图甲所示电路，电源电压为3V，当开关S闭合时，电压表的读数如图乙所示，求L1两端的电压U1为多少V？当开关S断开时，电压表的示数U0为多少V？

参考答案：

1．D2．C3．D4．C5．D6．D7．C8．A9．C10．D11．B12．C13．C14．D15．A16．AD17．AD18．AD19．BC20．ABC

21．（1） ；（2）略；（3）略

22．     电压表没调零     串联电路两端的总电压等于各部分电路两端的电压之和     错误     所用灯泡规格相同     用不同电源多做几次实验     用不同规格的灯泡多做几次实验

23．（1）24V；（2）1.6A

24．（1）1.3A；（2）1.04A；（3）1∶1

25．（1）6V，2V；（2）0.6A， 0.3A

26．（1）0.32A，1.28A；（2）2.4V；（3）1.1V，3V
