初中物理人教版九年级全册第1节 电压课时训练

这是一份初中物理人教版九年级全册第1节 电压课时训练，文件包含第十六章电压电阻能力提升测试卷原卷版doc、第十六章电压电阻能力提升测试卷解析版doc等2份试卷配套教学资源，其中试卷共21页， 欢迎下载使用。

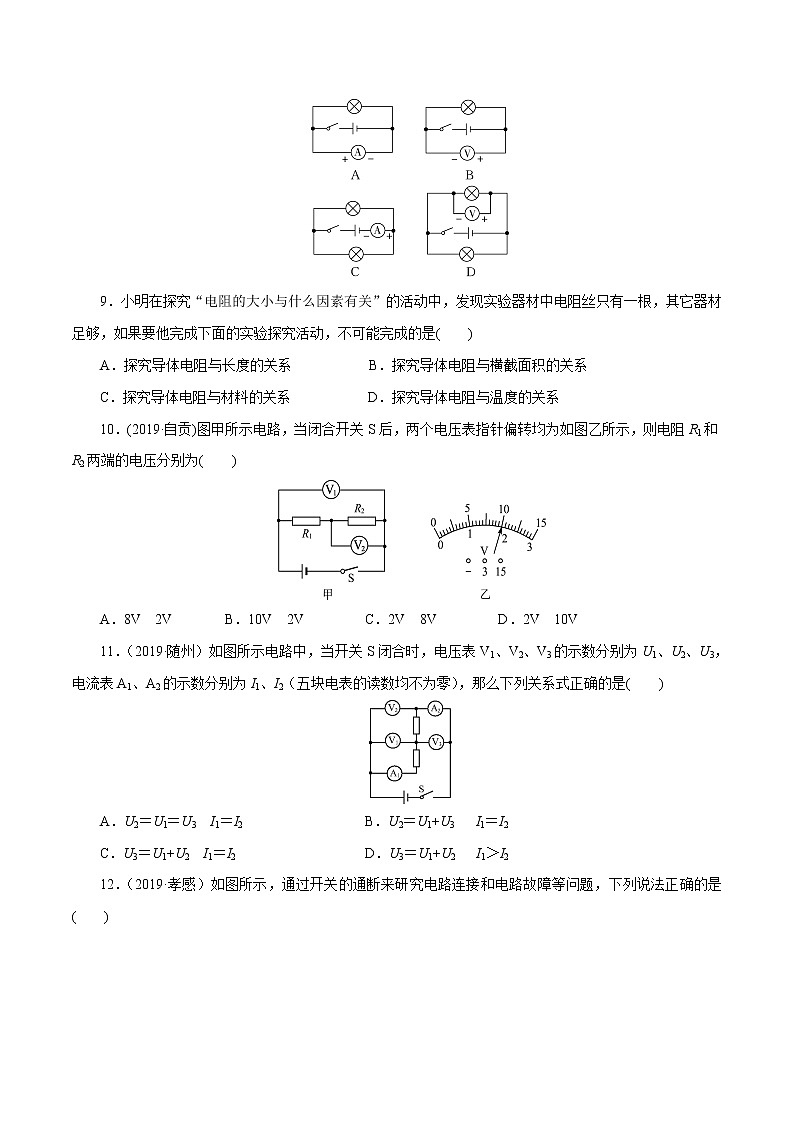

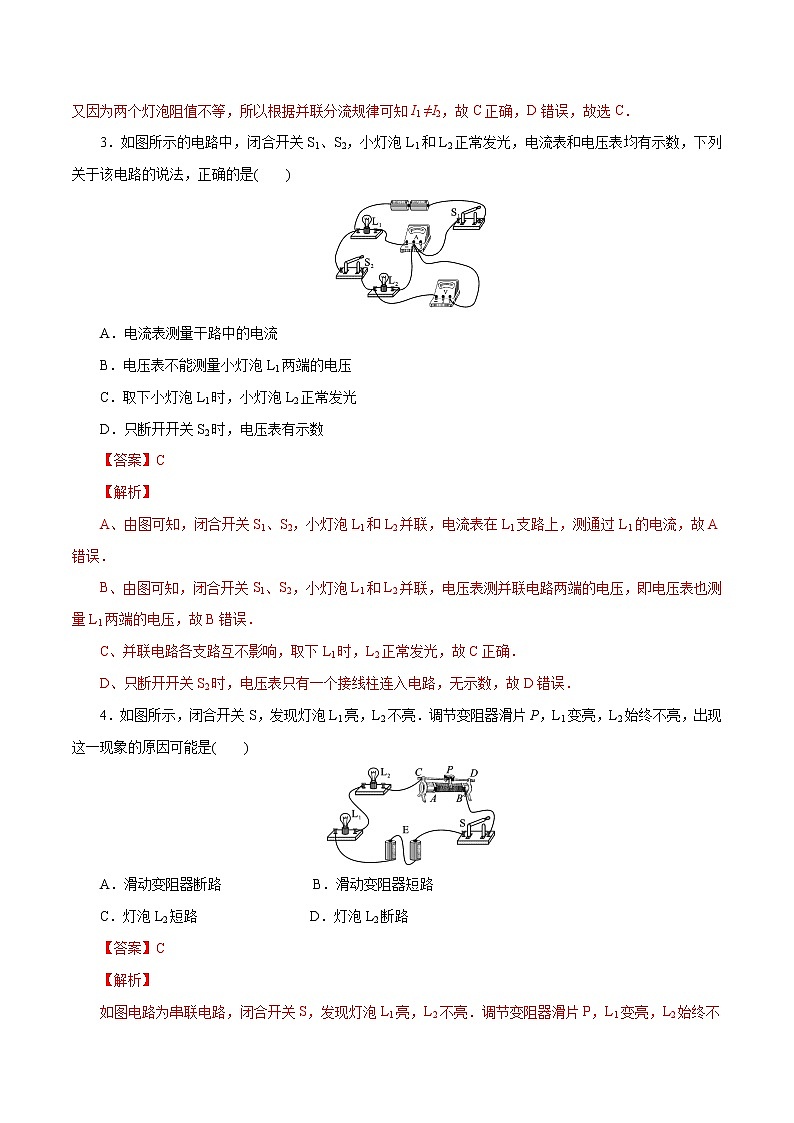

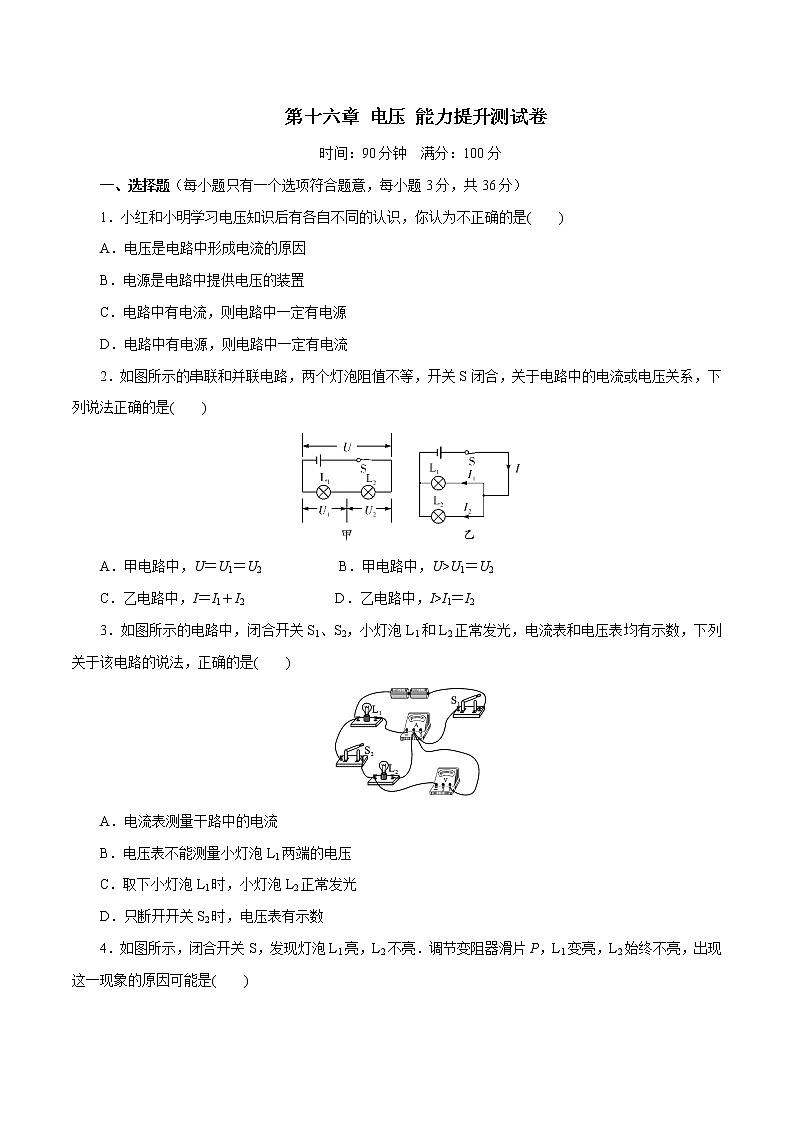

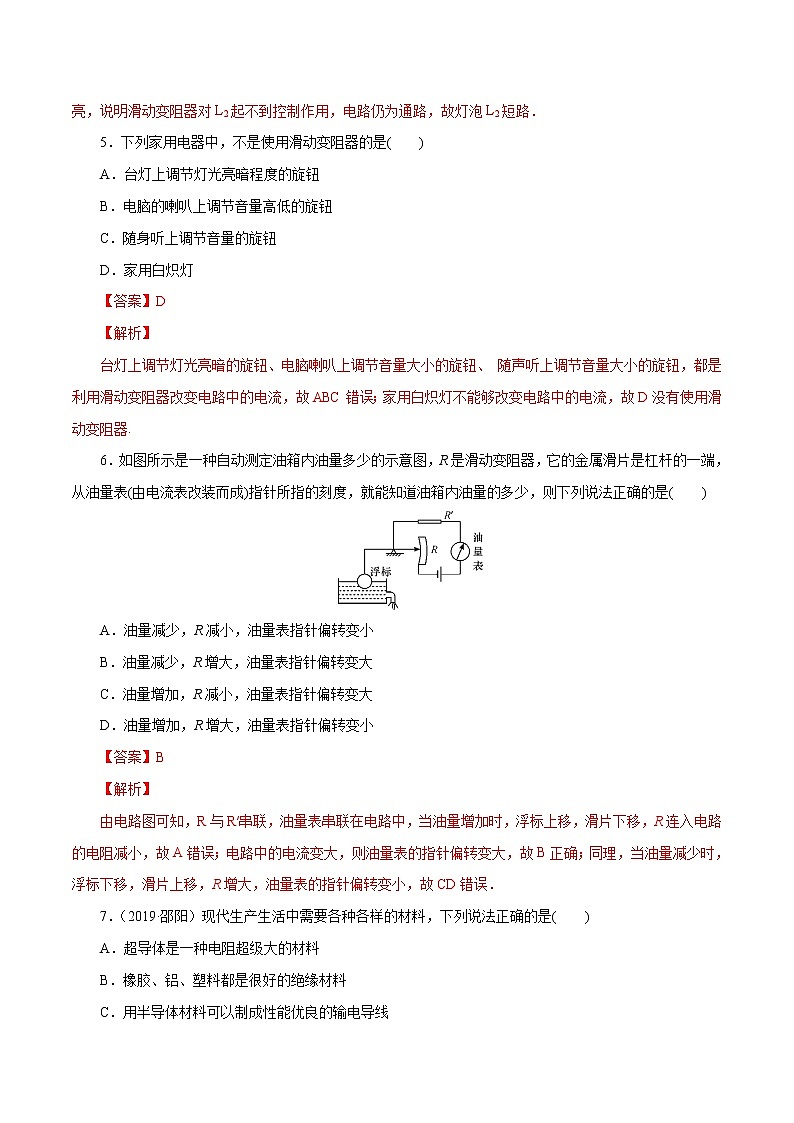

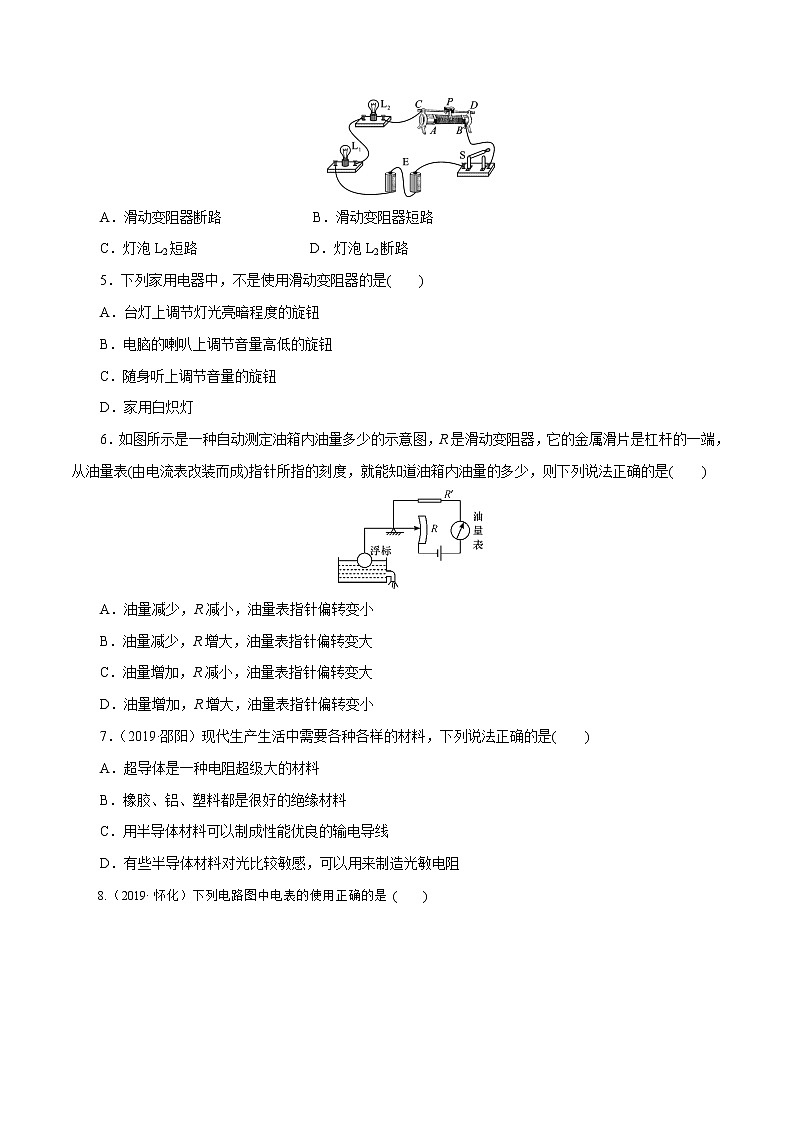

第十六章 电压 能力提升测试卷 时间：90分钟  满分：100分一、选择题（每小题只有一个选项符合题意，每小题3分，共36分）1．小红和小明学习电压知识后有各自不同的认识，你认为不正确的是(    )A．电压是电路中形成电流的原因B．电源是电路中提供电压的装置C．电路中有电流，则电路中一定有电源D．电路中有电源，则电路中一定有电流2．如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是(    )A．甲电路中，U＝U1＝U2           B．甲电路中，U>U1＝U2C．乙电路中，I＝I1＋I2             D．乙电路中，I>I1＝I2 3．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法，正确的是(    )A．电流表测量干路中的电流B．电压表不能测量小灯泡L1两端的电压C．取下小灯泡L1时，小灯泡L2正常发光D．只断开开关S2时，电压表有示数4．如图所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是(    )A．滑动变阻器断路             B．滑动变阻器短路C．灯泡L2短路                D．灯泡L2断路5．下列家用电器中，不是使用滑动变阻器的是(    )A．台灯上调节灯光亮暗程度的旋钮B．电脑的喇叭上调节音量高低的旋钮C．随身听上调节音量的旋钮D．家用白炽灯6．如图所示是一种自动测定油箱内油量多少的示意图，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就能知道油箱内油量的多少，则下列说法正确的是(    )A．油量减少，R减小，油量表指针偏转变小B．油量减少，R增大，油量表指针偏转变大C．油量增加，R减小，油量表指针偏转变大D．油量增加，R增大，油量表指针偏转变小7．（2019·邵阳）现代生产生活中需要各种各样的材料，下列说法正确的是(    )A．超导体是一种电阻超级大的材料B．橡胶、铝、塑料都是很好的绝缘材料C．用半导体材料可以制成性能优良的输电导线 D．有些半导体材料对光比较敏感，可以用来制造光敏电阻8.（2019·怀化）下列电路图中电表的使用正确的是(    )9．小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，不可能完成的是(    )A．探究导体电阻与长度的关系           B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系           D．探究导体电阻与温度的关系10．(2019·自贡)图甲所示电路，当闭合开关S后，两个电压表指针偏转均为如图乙所示，则电阻R1和R2两端的电压分别为(    )A．8V  2V B．10V  2V C．2V  8V D．2V  10V11．（2019·随州）如图所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2（五块电表的读数均不为零），那么下列关系式正确的是(    )A．U2＝U1＝U3  I1＝I2 B．U2＝U1+U3   I1＝I2 C．U3＝U1+U2   I1＝I2 D．U3＝U1+U2   I1＞I212．（2019·孝感）如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是(    )A．断开S1和S3，闭合S2时，R1和R2并联 B．断开S1和S3，闭合S2时，电压表测量电源电压 C．断开S2，闭合S1时S3，R1和R2串联 D．断开S1，闭合S2时S3，R2被短路二、填空题(每空1分，共20分)13（2019·广东）如图所示，图甲中电流表的读数为　　A，图乙中电压表的读数为　 　V。14．一根镍铬合金丝两端的电压一定，当镍铬合金丝被均匀拉长后，其电阻将＿＿＿＿，流过它的电流将＿＿＿＿．（两空均选填“变大”、“变小”或“不变”）．15．电阻丝A和B材料、长短都相同，粗细不同。将他们按图所示连入电路，闭合开关S，则通过电阻丝A的电流IA和电阻丝B的电流IB的大小关系是IA＿＿＿＿IB，他们的电阻大小关系是RA＿＿＿＿RB（填“>”或“<”或“=”）。16．把长短和粗细均相同的铜丝和镍铬合金丝，分别接入如图所示的电路中，当把＿＿＿＿接入电路后，闭合开关，小灯泡会更亮一些，这说明＿＿＿＿的电阻更大．（均填“铜丝”或“镍铬合金丝”）17．如图所示，在探究串联电路的电压关系实验时，小明先用电压表测量了电阻R1两端的电压为1V，然后保持电压表接A点不动，将接B点的那一段导线改接到电路中的C点，电压表示数为3V。已知R1=5Ω，则电阻R2两端的电压为＿＿＿＿V。如果他保持电压表接B点不动，将电压表接A点的那段导线改接到电路中的C点，这种接法是错误的，理由是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。18．如图甲所示是____表的刻度盘．当指针如图所示时，读数是____；若把这个电表接在图乙所示电路中使用，应接在____(填“a”或“b”)处．19．小丽同学在学习“探究串联电路中电压的规律”的实验之后，连接了如图所示的电路，电源是由三节新干电池串联组成，当开关S闭合后，电压表V1的示数为2.5 V，电压表V的示数为____V，电压表V2的示数为____V.20．电位器是电器设备中常用的电路元件(如图所示)，在音响设备中电位器必须与扬声器______(填“串”或“并”)联．已知接入电路的电阻越小，音量越强，若要实现沿顺时针旋转旋钮触片时，提高音量，必须将______和______接入电路．21．如图所示，M、N间接入如图所示的滑动变阻器．当M与C、N与A相连接时，滑片向右移动，接入电路的电阻将________(填“变大”“变小”或“不变”，下同)．当M与B、N与A相连接时，滑片向右移动，接入电路的电阻将________．三、作图题(6分)22．用笔画线代替导线将图中实物连接完整．要求：①电压表测量灯泡两端的电压，②滑动滑片向右移动时，通过灯泡电流变大，③导线不能交叉．四、实验与探究题（10分+8分=18分）23．（2019·邵阳）小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为　   　V。（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了　   　（选填“短路”或“断路”）。（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成　   　。24．在探究影响导体电阻大小的因素时，小明做出了如下猜想：导体的电阻可能①与导体长度有关；②与导体横截面积有关；③与导体材料有关．实验室提供了4根电阻丝，其规格、材料如下表所示：编号材料长度/m横截面积/mm2A镍铬合金0.50.5B镍铬合金1.00.5C镍铬合金0.51.0D锰铜合金0.50.5(1)按图1所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，通过观察____比较导体电阻的大小．(2)为了验证上述猜想①，应该选用编号为____的两根电阻丝分别接入电路进行实验．(3)分别将A、D两电阻丝接入电路中M、N两点间，电流表示数不相同，由此得出结论：导体电阻与____有关．(4)实验小组的同学还做了如图2所示的实验探究，他们将一段电阻丝接入电路，闭合开关，用酒精灯对其加热，发现灯泡逐渐变暗，电流表的示数变小，实验现象表明电阻丝的电阻随温度的升高而____．五、综合计算题（每小题10分，共20分）25．如图所示电路，当开关S闭合时，电压表V的示数为3.8 V，电压表V1的示数为2.0 V，电流表A的示数为0.2 A．求：(1)灯L1两端的电压是多少？(2)通过灯L2的电流是多少？  26．小明做实验时，连接了如图所示电路，闭合开关S时，三个电表的示数分别为0.3 A、3 V、5 V，但当时没有记录清楚每个数据对应哪一个电表。请你根据电路图和记录的数据，分别计算出通过灯L1、灯L2的电流和各自两端的电压。
