九年级上册6.2 压强习题ppt课件

这是一份九年级上册6.2 压强习题ppt课件，共23页。PPT课件主要包含了答案显示，见习题，4∶1，千瓦kW，kW＝1×103W，控制变量，通电时间，UIt，答案D，答案64∶1等内容，欢迎下载使用。

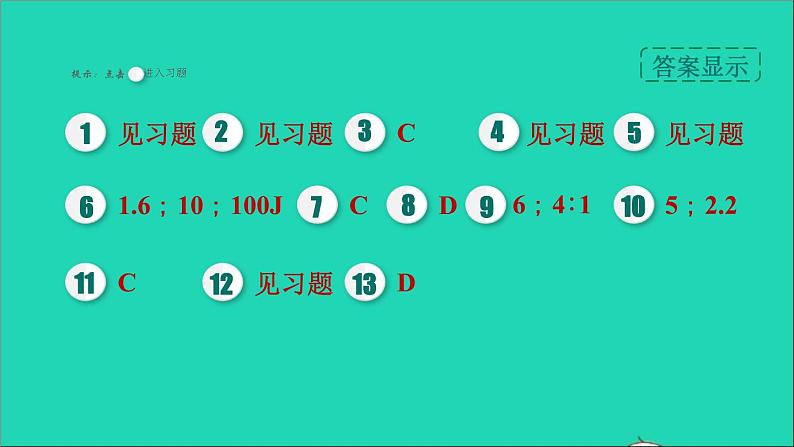

1.6；10；100J

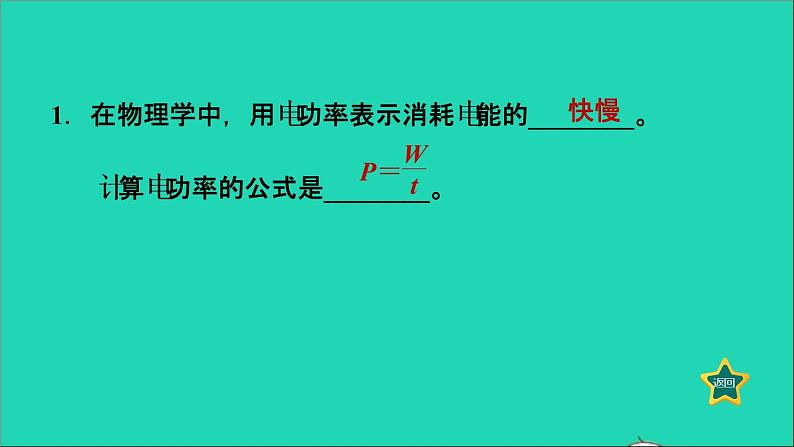

1．在物理学中，用电功率表示消耗电能的________。计算电功率的公式是________。

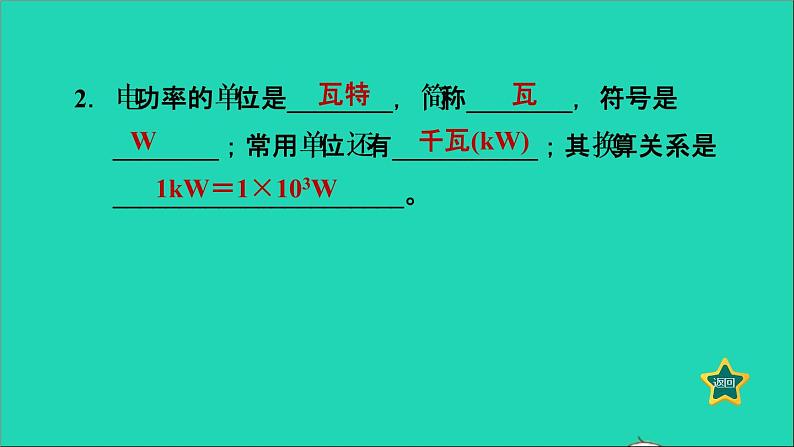

2．电功率的单位是________，简称________，符号是________；常用单位还有___________；其换算关系是______________________。

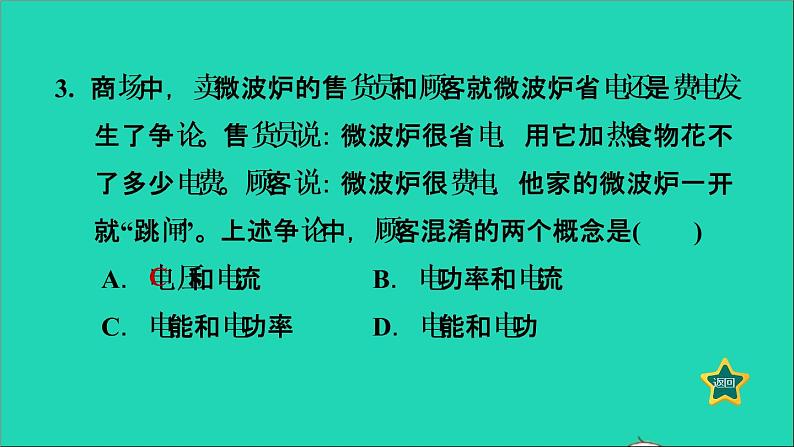

3. 商场中，卖微波炉的售货员和顾客就微波炉省电还是费电发生了争论。售货员说：微波炉很省电，用它加热食物花不了多少电费。顾客说：微波炉很费电，他家的微波炉一开就“跳闸”。上述争论中，顾客混淆的两个概念是(　　) A．电压和电流 B．电功率和电流 C．电能和电功率 D．电能和电功

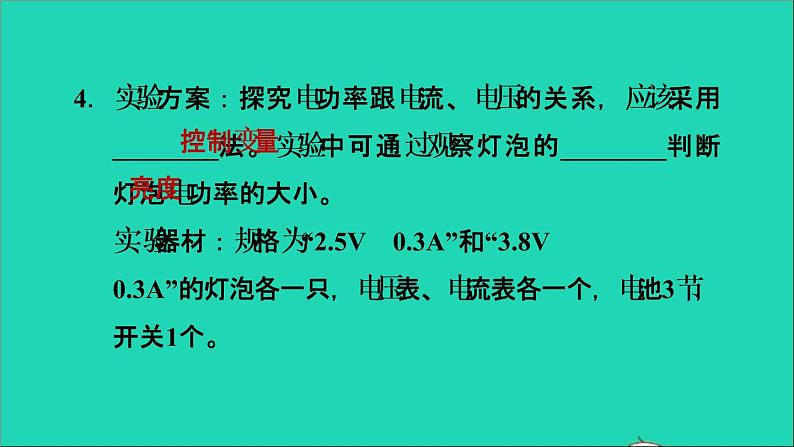

4．实验方案：探究电功率跟电流、电压的关系，应该采用________法。实验中可通过观察灯泡的________判断灯泡电功率的大小。实验器材：规格为“2.5V　0.3A”和“”的灯泡各一只，电压表、电流表各一个，电池3节，开关1个。
(1)探究电功率跟电压的关系时应保持________不变，可以把两个灯泡组成________联电路，得到的结论是通过用电器的电流相同时，用电器两端的电压越大，电功率________。(2)探究电功率跟电流的关系时应保持________不变，可以把两个灯泡组成________联电路，得到的结论是用电器两端的电压相同时，通过用电器的电流越大，电功率________。

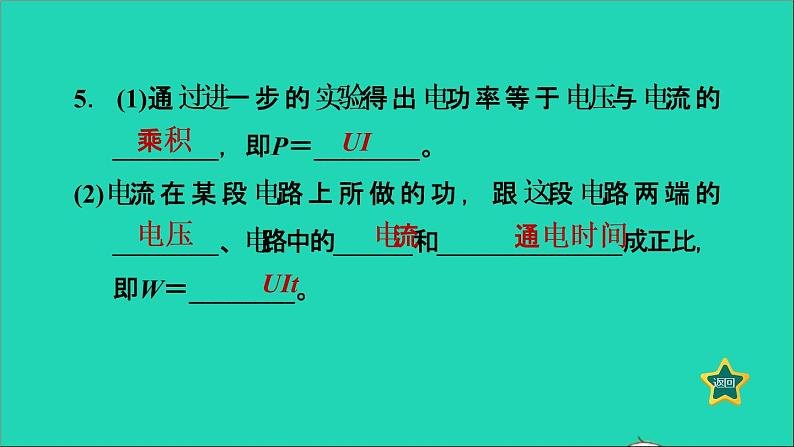

5．(1)通过进一步的实验得出电功率等于电压与电流的________，即P＝________。(2)电流在某段电路上所做的功，跟这段电路两端的________、电路中的______和______________成正比，即W＝________。
6．一个定值电阻两端的电压为4V时，通过它的电流为0.4A，则其电功率为________W，若把电压增加到10V时，电阻为________Ω，通电10s电流做的功是________。
7．[教材改编题]用两只电流表按图所示的实验电路探究“电功率与电流的关系”，下列说法不正确的是(　　) A．小灯泡电功率的大小是通过灯泡的亮度来判断的 B．将小灯泡并联是为了控制灯泡两端电压相同 C．选用的两只小灯泡规格必须相同 D．将其中一只电流表移接到干路上也可以完成实验
8．[2021·玉林]气敏电阻R的阻值随气体浓度的增大而减小。如图所示，闭合开关，当气体浓度增大时，下列说法正确的是(　　) A．电流表的示数减小 B．电压表的示数增大 C．电路消耗的电功率减小 D．电路消耗的电功率增大
【点拨】由电路图可知，电阻R0与气敏电阻R串联，电压表测量R两端的电压，电流表测电路中的电流；当气体的浓度增大时，气敏电阻R的阻值减小，则串联电路的总电阻减小，电源电压不变，由欧姆定律可知，电路中电流增大，即电流表示数变大；因电阻R0的阻值不变，电路中电流变大，由U＝IR可知，电阻R0两端电压变大，则R两端的电压变小，即电压表示数变小；电源电压不变，电路中电流变大，根据P＝UI可知电路消耗的总功率变大。
9． [2020·郴州]如图所示电路，电源电压不变，定值电阻R2＝20Ω，且R1＜R2。闭合开关S，电流表A1、A2的指针均指在图示位置，则电源电压为______V，电流通过R1、R2消耗的电功率之比为________。
10. [2021·河口模拟]如图所示为电路的一部分，当电流表的示数减少0.2A时，电压表的示数从6V变为5V，则该定值电阻的阻值为______Ω，它的电功率减小了________W。
11.标有“6 V 3 W ”的小灯泡，通过它的电流与电压的关系如图所示。若把它与一只15Ω的定值电阻串联接在电压为10V的电路中，则整个电路消耗的功率为(　　) A．2W B．3W C．4W D．5W
【点拨】从图像中可知当I＝0.4A时，灯泡两端的电压为4V，电阻两端的电压为UR＝IR＝0.4A×15Ω＝6V，此时总电压刚好为U＝UL＋UR＝4V＋6V＝10V。整个电路消耗的功率：P＝UI＝10V×0.4A＝4W。
12. [2021·安顺]如图所示电路，电源电压保持不变，灯L标有“3V　0.6A”的字样，定值电阻R的阻值为10Ω。设灯丝电阻不变，求：(1)灯丝电阻。
(2)当开关S1闭合、S2断开，电流表示数为0.2A时，灯L两端电压。
解：当开关S1闭合、S2断开时，灯L和电阻R串联，电流表示数为0.2A时，灯L两端电压UL′＝IRL＝0.2A×5Ω＝1V。
(3)当开关S1、S2均闭合时，定值电阻R消耗的电功率。
13. [2021·扬州]如图所示电路，电源电压保持6V不变，滑动变阻器的最大阻值为15Ω，定值电阻R2为5Ω。电压表示数为U1、R2的电功率为P2、电流表示数为I。闭合开关后，移动滑片P，
下列图像可能正确的是(　　)
