华师大版八年级下册5 欧姆定律同步测试题
展开
这是一份华师大版八年级下册5 欧姆定律同步测试题，共18页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。
4.5 欧姆定律
一、单选题
1.对于欧姆定律公式I= UR 的理解，下列说法错误的是( )。
A. 对某一导体来说，导体中的电流与其两端电压成正比
B. 在电压相同的条件下，不同导体中的电流与该导体的电阻成反比
C. 导体中的电流与导体两端的电压及其电阻有关
D. 由I= UR 得R= UI ，说明R与U成正比，与I成反比
2.以下为某同学在“伏安法测导体电阻”实验过程中的部分操作，其中正确的是（ ）
A. 连接电路时，应先闭合开关
B. 连接电表时，应先选小量程
C. 闭合开关时，应先将变阻器滑片移到阻值最大处
D. 计算电阻时，应先计算电压平均值与电流平均值
3.如图甲所示，电源电压恒为3V，R0是阻值为10Ω的定值电阻，R为热敏电阻，其阻值随温度变化如图乙所示。闭合开关S，通过分析，下列说法错误的是（ ）
A. 图甲中的R0有保护电路的作用
B. 温度为40℃时，电流表的示数为0.1A
C. 温度升高时，电压表的示数会变小
D. 温度降低时，电压表与电流表示数的比值变小
4.如图所示电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2 ， 两电表均有示数。若断开开关S2 ， 则( )
A. 电流表的示数变大，电压表的示数变小
B. 电流表的示数变小，电压表的示数变大
C. 电流表和电压表的示数都变小
D. 电流表和电压表的示数都变大
题4图 题5图
5.在如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，三个电表的示数变化情况是( )
A. 电流表A示数变小，电压表V1示数变小，V2示数变大
B. 电流表A示数变大，电压表V1示数变大，V2示数变大
C. 电流表A示数变小，电压表V1示数不变，V2示数变大
D. 电流表A示数变大，电压表V1示数不变，V2示数变大
6.如图所示是一位同学已经连接好的电路。闭合开关，将滑动变阻器的滑片向B端移动的过程中，下列分析正确的是（ ）
A. 电流表的示数逐渐增大 B. 电压表的示数逐渐增大
C. 小灯泡的亮度越来越小 D. 滑动变阻器连入的电阻越来越小
题6图 题7图
7.在如图所示的电路中，先闭合开关S，灯L2发光，电流表有示数。当再闭合开关S1时，下列有关说法正确的是（ ）
A. 灯L2变暗 B. 灯L2变亮 C. 电流表示数变大 D. 电流表示数变小
8.为了减少碳排放，国家大力推行电动汽车。小金设计的电动汽车的模拟电路，向下踩“油门”踏板时（ ）
A. 电流表示数变大，电压表示数变大 B. 电流表示数变大，电压表示数变小
C. 电流表示数变小，电压表示数变大 D. 电流表示数变小，电压表示数变小
题8图 题9图
9.小明在按如图所示电路进行“伏安法测定导体电阻”的实验，电源使用二节新干电池，被测电阻的阻值约为5 Ω，滑动变阻器的规格是“10 Ω 1.5 A”，电路连接正确，其实验数据记录如表所示，其中一组数据有拼凑的嫌疑，该组数据的实验序号是( )
A. A B. B C. C D. D

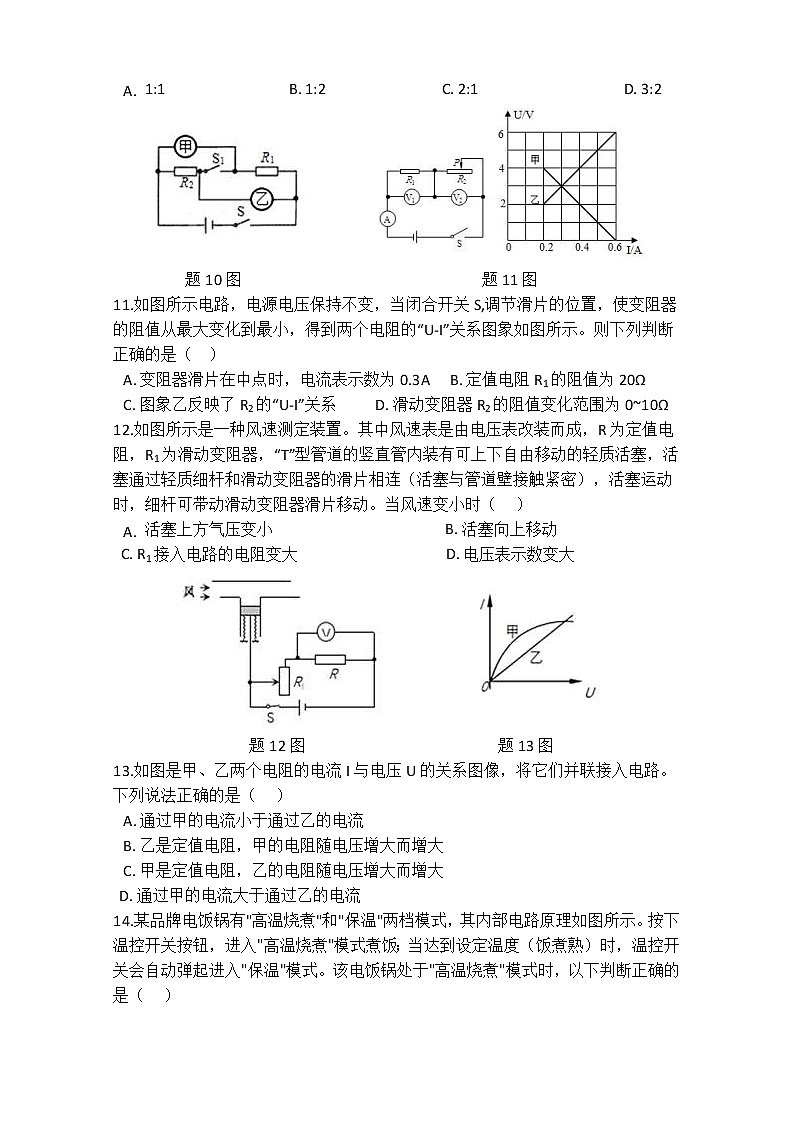

10.电源电压U保持不变，在甲、乙两处分别接入电流表，闭合开关S、断开S1 ， 测得I甲:I乙=1:2。若拆去电流表，并在甲、乙两处分别接入电压表，闭合开关S、S1 ， 此时U甲:U乙是（ ）
A. 1:1 B. 1:2 C. 2:1 D. 3:2
题10图 题11图
11.如图所示电路，电源电压保持不变，当闭合开关S,调节滑片的位置，使变阻器的阻值从最大变化到最小，得到两个电阻的“U-I”关系图象如图所示。则下列判断正确的是（ ）
A. 变阻器滑片在中点时，电流表示数为0.3A B. 定值电阻R1的阻值为20Ω
C. 图象乙反映了R2的“U-I”关系 D. 滑动变阻器R2的阻值变化范围为0~10Ω
12.如图所示是一种风速测定装置。其中风速表是由电压表改装而成，R为定值电阻，R1为滑动变阻器，“T”型管道的竖直管内装有可上下自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片相连（活塞与管道壁接触紧密），活塞运动时，细杆可带动滑动变阻器滑片移动。当风速变小时（ ）
A. 活塞上方气压变小 B. 活塞向上移动
C. R1接入电路的电阻变大 D. 电压表示数变大
题12图 题13图
13.如图是甲、乙两个电阻的电流I与电压U的关系图像，将它们并联接入电路。下列说法正确的是（ ）
A. 通过甲的电流小于通过乙的电流
B. 乙是定值电阻，甲的电阻随电压增大而增大
C. 甲是定值电阻，乙的电阻随电压增大而增大
D. 通过甲的电流大于通过乙的电流
14.某品牌电饭锅有"高温烧煮"和"保温"两档模式，其内部电路原理如图所示。按下温控开关按钮，进入"高温烧煮"模式煮饭；当达到设定温度（饭煮熟）时，温控开关会自动弹起进入"保温"模式。该电饭锅处于"高温烧煮"模式时，以下判断正确的是（ ）
A. 只有R1接入电路 B. 只有R2接入电路电饭锅
C. R1与R2串联接入电路 D. R1与R2并联接入电路
15.在如图所示的电路中，当滑动变阻器的滑片P移动时，导致电压表V2读数变大，则下列关于其他电表读数变化情况的说法中，正确的是( )
A. V1、A读数均变大 B. V3、V读数均变大
C. V、A读数均变大 D. V3、V1读数均变大
题15图 题16图
16.利用伏安法测量电阻时，由于电表本身电阻的影响，造成测量结果有误差。现采用图所示电路，能较准确的测量Rx的阻值，已知A、B之间的电压U保持不变。当S接通a时，电圧表示数为9.6V，电流表示数为0.3A，当S接通b时，电压表示数为12V，电流表示数为0.25A，则待测电阻Rx的阻值为（ ）
A. 32Ω B. 40Ω C. 48Ω D. 70Ω
17.如图所示，是小明测量未知电阻Rx的实验电路，电源电压不变，其中R0为阻值已知的定值电阻。当闭合开关S1和S2时，电流表的示数为I1；当只闭合开关S1时，电流表的示数为I2。则下列四个选项中，Rx的表达式正确的是（ ）
A. Rx=I1R0I2 B. Rx=I2R0I1 C. Rx=I1I2−I1R0 D. Rx=I2I1−I2R0
题17图 题18图
18.如图所示电路，当滑动变阻器滑片P向a端滑动的过程中，电流表、电压表示数变化情况是( )
A. 电流表示数变大 B. 电流表示数变小
C. 电压表示数变大 D. 电压表示数变小
19.如图，定值电阻的阻值是4Ω，滑动变阻器的最大阻值10Ω．滑片P置于滑动变阻器的中点时，电压表示数为8V；当滑片从中点向b端移动距离s后，电压表示数变为6V；当滑片从中点向a端移动距离s后，电压表示数为（ ）
A. 4V B. 6V C. 10V D. 12V
20.如图甲所示电路中，电源电压不变，R1是定值电阻，R2由三段材料不同、横截面积相同的均匀直导体EF、FG、GH连接而成，其中一段是铜导体，其电阻可忽略不计，另两段导体的阻值与自身长成正比，P是与R2良好接触并能移动的滑动触头。闭合开关S将P从H端移到E端时，电流表示数I与P向左移动距离x之间的关系如图乙所示。已知R1=10Ω，则下列判断正确的是（ ）
A. 电源电压为12V
B.GH导体的电阻为10Ω
C. 当电流表示数为0.5A时，x的值为31cm
D. P位于x=0cm时，R1两端的电压为4V
二、填空题
21.某同学测量额定电压为2.5 V的小灯泡L在不同电压下的电阻。
（1）他连接了如图甲所示的实验电路，其中有一个元件与导线连接有误，这个元件是________。
（2）改正(1)中的错误后，闭合开关，调节滑动变阻器，进行多次测量，测量的数据如表所示。
电压U(V)
0.9
1.3
1.7
2.1
2.5
电流I(A)
0.18
0.22
0.24
0.26
0.28
请完成下列问题：①小灯泡L正常发光时的电阻RL＝________Ω；(结果保一位小数)
②若将与上述小灯泡L规格完全相同的两个小灯泡串联接入电路，如图乙所示。闭合开关，调节滑动变阻器，使电压表的示数为1.8 V，则电流表的示数为________A。
22.定值电阻R1和小灯泡R2的伏安特性曲线分别如图所示。R1的阻值为________Ω，若将R1和R2并联后接在5 V的电源两端，则电路中的总电流为________A。
23.实验室里可以用欧姆表来直接测量电阻。如图虚线框内是欧姆表的简化结构图，它由灵敏电流表、电源、变阻器等组成。在a、b间接入一个电阻R，路中就有一个对应电流I，即电阻R与电流表的读数I有一一对应关系。所以，由电流表的指针位置可以知道电阻R大小。为了方便，事先在电流表的刻度盘上标出了电阻的欧姆值。欧姆表在测量电阻前都需要调零，即把a、b两接线柱短接，调节变阻器的滑片位置，使电流表满偏（指在最大刻度处）
（1）普通电流表示数标识情况为左小右大，那么改装后的欧姆表示数的标识情况为________。
（2）若某欧姆表的刻度值是按电源电压为1.5V来刻度的，满偏电流为10mA．那么5mA位置时，对应的电阻值为________Ω．在使用一段时间后，发现电源电压降为1.2V，用这个欧姆表测得某电阻为350Ω，则这个电阻的实际值为（不考虑电源本身的电阻）________Ω。
24.小金制作了一个利用电压表测物体重力的小作品，它能在电压表盘上读出所放物体重力的大小，如图所示。
（1）当秤盘不放任何重物时，滑片P恰好处于a点。闭合开关，当秤盘上所放钩码个数增多时，电压表示数将________(选填“增大”“减小”或“不变”)。
（2）一段时间后，在秤盘放2 N重的钩码时，表盘读数比2 N大，换不同重的钩码反复试验，每次读数都不同且大于钩码的重力。产生这一现象是由于____引起的(填字母)。
A.R1短路 B.R1断路 C.R2短路 D.R2断路
25.小科在探究某电路中电阻R1和R2的电流关系时，绘制了通过R1的电流I1和通过R2的电流I2变化的图象，如图所示。据图可知，两电阻的连接方式为________（填“串联”或“并联），其中________可能为滑动变阻器。若电源电压为6V，则实验过程中滑动变阻器的阻值变化范围为________。
26.如图所示的电路中，电源电压为4.5V，且恒定不变，电压表的量程0～3V，电流表的量程为0～0.6A，定值电阻R1的阻值为5Ω，滑动变阻器的最大阻值为50Ω。闭合开关S，移动滑片P，则滑动变阻器接入电路中的阻值变化范围为________，电流表的示数变化范围为________。
题26图 题27图
27.如图所示电路图，电源电压恒定。当开关S1、S2断开，S3闭合时，电流表的读数为0.50安，电压表的读数为2.50伏。当开关S1、S2闭合，S3断开时，由于电阻R1、R2中有一个电阻出现故障，电流表的读数为0.60安，电压表的读数为3伏。则电源电压为________伏，电路中出现的故障是________。
28.如图所示为市场上某种压力计的电路图，AB间的弹簧中间有可收缩的导线将R2接入电路，R1为定值电阻。当闭合开关S，将物体放在A板上时：
（1）电压表的示数将________(填“变大”“变小”或“不变”)；
（2）为使压力增大时，压力计的示数随指针向右摆动而增大，应把________(填“电流表”或“电压表”)改装为压力计。
29.如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器，两电压表的示数与电路中电流变化如图2所示。根据图象的信息可知：
（1）表示电压表V1示数变化的图象是________（选填甲或乙），电源电压为________ V。
（2）在上述电路中，只将电阻R1的阻值改为40Ω，则两电压表的示数与电路中电流变化的图象最接近于下列图中的________。
30.在学习了动物的呼吸作用之后，科学兴趣小组设计了如图所示的装置来研究昆虫是否进行呼吸作用，O点是一固定点，活塞连接金属滑片，活塞运动，滑动变阻器阻值随之改变，闭合开关，小灯泡发光，实验预测与分析如下：(碱石灰可以吸收二氧化碳)
（1）昆虫如果进行呼吸作用，活塞最终将停留在a的________(填“原来”“偏左”或“偏右”)位置。
（2）随着昆虫不断呼吸，小灯泡的亮度将________。
（3）装置中指针设计成AO段比OB段短，这对实验现象起到了________作用。
答案部分
一、单选题
1. D 2. C 3. D 4. C 5. C
6. C 7. C 8. A 9. D 10. B
11. A 12. C 13. B 14. A 15. A
16. B 17. D 18. C 19. D 20. C
二、填空题
21. （1）滑动变阻器
（2）8.9；0.18
22. 10；0.8
23. （1）左大右小
（2）150；280
24. （1）增大
（2）A
25. 并联；R2；15~30Ω
26. 2.5~10Ω；0.3~0.6A
27. 3V；R1断路
28. （1）变大
（2）电压表
29. （1）乙；12
（2）C
30. （1）偏左
（2）变暗
（3）放大
解析部分
一、单选题
1. D
【解析】A.对某一导体来说，电阻不变，那么导体中的电流与其两端电压成正比，故A正确不合题意；
B.在电压相同的条件下，不同导体中的电流与该导体的电阻成反比，故B正确不合题意；
C.导体中的电流与导体两端的电压及其电阻有关，故C正确不合题意；
D.电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与电压和电流无关，故D错误符合题意。
2. C
【解析】A.连接电路时，应先断开开关，防止电路时通时断，造成电表等损坏，故A错误；
B.连接电表时，应先用大量程试触，根据试触情况选择量程，故B错误；
C.闭合开关时，应先将变阻器滑片移到阻值最大处，防止电流过大烧毁用电器，故C正确；
D.计算电阻时，应先计算电压与电流的比值，也就是电阻值，然后再求它们的平均数，故D错误。
3. D
【解析】A.图甲中的R0有保护电路的作用，故A正确不合题意；
B.温度为40℃时，热敏电阻R=20Ω，
此时的总电阻R总=R+R0=20Ω+10Ω=30Ω；
电流表的示数为： I总=U总R总=3V30Ω=0.1A ， 故B正确不合题意；
C.温度升高时，热敏电阻R的阻值减小，根据串联电路的分压规律可知，电压表的示数会变小，故C正确不合题意；
D.电压表测R的电压，电流表测R的电流，根据R=UI可知，电压表与电流表示数的比值等于R的阻值。当温度降低时，R的阻值增大，那么电压表与电流表示数的比值增大，故D错误符合题意。
4. C
【解析】根据电路图可知，闭合开关S1、S2 ， 定值电阻R2被短路，此时只有电阻R1工作，电压表测电源电压，电流表测通过R1的电流I=U总R1；
断开开关S2后，定值电阻R2和R1串联，此时电压表测R1的电压，
根据U总=U1+U2可知，电压表的示数减小；
此时通过电流表的电流I'=U总R1+R2,
因此电流表的示数减小。
5. C
【解析】根据电路图可知，灯泡L和变阻器串联，电压表V1测电源电压，V2测变阻器的电压，电流表测总电流。
当滑动变阻器的滑片向右移动的过程中，变阻器的阻值增大，根据R总=RL+R变可知，总电阻变大，根据“电流与电阻的反比关系”可知，电流表的示数变小。根据UL=ILRL可知，RL的阻值保持不变，而电流减小，那么灯泡两端的电压减小。根据U总=UL+U变可知，变阻器两端的电压，即电压表V2的示数变大。
由于电压表V1测电源电压，所以它的示数保持不变。
6. C
【解析】根据图片可知，灯泡与变阻器串联，电压表测灯泡电压，电流表测总电流。
当滑片向B端移动时，变阻器的阻值变大，那么总电阻变大，总电流变小，即电流表的示数变小，故A、D错误；
电流变小，根据U=IR可知，灯泡的电压变小，即电压表的示数变小，故B错误；
通过灯泡的电流变小，那么灯泡的亮度变小，故C正确。
7. C
【解析】闭合开关S，只有灯L2发光，此时电流表测通过L2的电流I2；
在闭合开关S1，此时灯泡L1和L2并联，二者都发光；电流表测干路电流，即I总=I1+I2。因此电流表的示数增大；灯泡L2两端的电压始终等于电源电压，它的电阻不变；根据I=UR可知，通过它的电流大小不变，因此它的亮度不变。
8. A
【解析】根据图片可知，电动机与变阻器串联，电压表测电动机的电压，电流表测总电流。当向下踩油门踏板时，滑片向下移动，变阻器的阻值减小，那么总电阻变小，总电流变大，即电流表的示数变大。根据U=IR可知，电动机两端的电源变大，即电压表的示数变大，故A正确，而B、C、D错误。
9. D
【解析】当变阻器全部使用时，串联电路的总电阻：R总=Rx+R=5Ω+10Ω=15Ω；
两节干电池串联时总电压为3V；根据公式R总'=U总I总'计算出表格中四组数据对应的总电阻，分别为：6.25Ω、8.33Ω、12.5Ω、25Ω；因为25Ω>20Ω，所以D组数据肯定是拼凑的。
10. B
【解析】闭合开关S、断开S1 ， 两个电阻并联，电流表甲测R1的电流，乙测R2的电流。
根据并联电路中，电流与电阻成反比得到：R1R2=I乙I甲=21；
闭合开关S、S1 ， 两个电阻串联，电压表甲测R2的电压，乙测R1的电压，
根据串联电路中，电压与电阻成正比可知：U甲U乙=R2R1=12。
11. A
【解析】根据图片可知，电阻R1与R2串联，电压表V1测R1的电压，V2测变阻器的电压。
当变阻器的电阻变小时，通过电路的电流变大；根据串联电路电压与电阻成正比可知，电压表V2的示数变小，那么乙为R1的‘U-I’关系图，而甲为R2的“U-I”关系图，故C错误；
当电流为0.2A时，R1的电压为2V，R2 的电压为4V；
电源电压U总=U1+U2=2V+4V=6V；
那么R1的电阻R1=U1I1=2V0.2A=10Ω；
那么R2的电阻R2=U2I2=4V0.2A=20Ω；
当变阻器滑片在中点时，此时R2=10Ω；
电流表的示数：I总=U总R总=6V10Ω+10Ω=0.3A；
变阻器的阻值变化范围为0~20Ω，故D错误。
12. C
【解析】根据流体流速和压强的关系可知，当活塞上方有风经过时，上方空气流速加快，气压变小，在大气压强的作用下，活塞受到向上的合力，即向上移动。
如果风速变小，那么上方的气压增大，于是活塞向下移动，变阻器上的滑片向下移动，变阻器R1的阻值变大，故A、B错误，而C正确；
变阻器的电阻变大，那么通过电路的电流变小，根据U=IR可知，电压表的示数变小，故D错误。
13. B
【解析】根据图像可知，乙的图像为一条倾斜的直线，即电压U与电流I的比值一定，因此乙为定值电阻。
而通过甲的电流，随着电压的增大不断增大，且增大的幅度明显大于甲为定值电阻时的电流的增大值，故B正确，C错误；根据图像可知，当电压相同时，通过甲的电流可能大于乙，也可能小于乙，故A、D错误。
14. A
【解析】根据电路图可知，当温控开关闭合后，会将电阻R2短路，此时电路中只有电阻R1 ，故A正确，而B、C、D错误。
15. A
【解析】①因为电压表V2的示数变大，R2的阻值不变，由欧姆定律可得，I=I2=U2/R2 ， 电路中电流变大，即电流表A示数变大；
②因为R1的阻值不变，由欧姆定律可得，U1=I1R1=IR1 ， 已得I变大，电阻R1两端的电压变大，故电压表V1的示数变大；因为R4的阻值不变，由欧姆定律可得，U4=I4R4=IR4 ， 已得I变大，电阻R4两端的电压变大，故电压表V4的示数变大；
③因为电源电压不变，R4两端的电压变大，由串联电路电压的特点可得，V的示数变小；而电压表V1和电压表V2示数均变大，故V3的示数减小。
16. B
【解析】设电流表的内阻为RA ，
S接a时，电压表测Rx两端的电压，电流表测电路电流，
由串联电路的特点可得电源电压：U=UX+UA=UX+I1RA ，
即：U=9.6V+0.3A×RA ①
S接b时，电压表测Rx与电流表两端的总电压U，电流表测电路电流，
此时电压表示数为12V，则电源电压U=12V，
将U=12V代入①式，解得RA=8Ω；
由电阻的串联和欧姆定律可得：U=I2（RX+RA），
即：12V=0.25A×（RX+8Ω）；
解得：RX=40Ω。
17. D
【解析】当闭合开关S1和S2时，两个电阻并联，电流表测通过干路的电流，示数为I1；当只闭合开关S1时，电流表测通过R2的电流，示数为I2。那么通过Rx的电流为：Ix=I1-I2；根据公式I1I2=R2R1得到：IxI0=R0Rx；I1−I2I2=R0Rx；解得：Rx=R0I2I1−I2。
18. C
【解析】根据图片可知，灯泡与变阻器串联，电压表测量的Pb的电压。当滑动变阻器滑片P向a端滑动的过程中，变阻器接入电路的电阻保持不变，因此通过串联电路的电流保持不变，即电流表的示数保持不变。电压表并联的Pb段变长，电阻变大，根据U=IR可知，电压表的示数变大，故C正确，而A、B、D错误。
19. D
【解析】①滑片P置于滑动变阻器的中点时，变阻器的阻值为5Ω，此时电压表的示数为8V；
根据串联电路的分压规律得到：8VU2=4Ω5Ω；
解得：U2=10V；
那么电源电压U总=U1+U2=8V+10V=18V；
②当滑片从中点向b端移动距离s后，电压表示数变为6V；
根据串联电路的分压规律得到：6V18V−6V=4ΩR2';
解得：R2'=8Ω；
那么变阻器的滑片移动s后电阻的增大值为：△R2=8Ω-5Ω=3Ω；
③当滑片从中点向a端移动距离s后，变阻器的阻值会减小3Ω，
那么此时变阻器的阻值为：R2''=5Ω-3Ω=2Ω；
根据串联电路的电压规律得到：18V−U1U1=2Ω4Ω；
解得：U1=12V。
20. C
【解析】由电路图可知，R1与R2串联，电流表测电路中的电流。
根据乙图可知，电路中的最大电流0.6A，此时滑片P位于x=35cm时，滑片在E端，接入的阻值为0，电路为R1的简单电路。
电源的电压U=I大R1=0.6A×10Ω=6V，故A错误；
当P位于x=0cm时，接入电路中的电阻最大，电路中的电流最小，由图乙可知I小=0.2A，
则电路中的总电阻R总=UI小=6V0.2A=30Ω；
滑动变阻器的最大阻值REH=R总-R1=30Ω-10Ω=20Ω，
由图乙可知，滑片从G向F移动时，电路中的电流I=0.4A不变，即GF段为铜导线，
此时电路的总电阻R总′=UI=6V0.4A=15Ω
EF段的总电阻REF=R总′-R1=15Ω-10Ω=5Ω，
所以，GH导体的电阻RGH=REH-REF=20Ω-5Ω=15Ω，故B错误；
由于滑片P从H端向E端移动，由图象的拐点可知：
GH=15cm，FG=25cm-15cm=10cm，EF=35cm-25cm=10cm，
因EF段导体的阻值与自身长成正比，
所以，EF段导体每1cm的电阻5Ω10cm=0.5Ω/cm；
当电流表示数为0.5A时，电路中的总电阻R总''=UI'=6V0.5A=12Ω；
此时R2接入电路中电阻R2=R总″-R1=12Ω-10Ω=2Ω，
由REF＞R2可知，滑片应位于EF段，
此时接入电路中的长度2Ω0.5Ω/cm=4cm；
所以x=35cm-4cm=31cm，故C正确；
当P位于x=0cm处时，EH全部接入电路，此时电流最小为0.2A；
那么此时R1两端的电压为：U1=I1R1=0.2A×10Ω=2V，故D错误。
二、填空题
21. （1）滑动变阻器
（2）8.9；0.18
【解析】（1）滑动变阻器应按一下一上接入电路中，原电路中将金属杆连入电路中是错误的。
（2）①由表中数据，小灯泡L正常发光时的电流为0.28A，
则此时它的电阻RL＝ UI ＝ 2.5V0.28A ≈8.9 Ω；
②若将与上述小灯泡L规格完全相同的两个小灯泡串联接入电路，
由串联分压原理，每个灯的电压为U=0.5×1.8 V＝0.9 V，
由表中数据可得，电流表的示数为0.18 A。
22. 10；0.8
【解析】（1）根据图像可知，当R1的电压为2V时，通过它的电流为0.2A，
那么它的阻值：R1=U1I1=2V0.2A=10Ω。
（2）根据图像可知，当电压为5V时，通过R1的电流为0.5A，通过R2的电流为0.3A，
那么电路中的总电流为：I总=I1+I2=0.5A+0.3A=0.8A。
23. （1）左大右小
（2）150；280
【解析】（1）根据“电流与电阻的反比关系”可知，当电流偏大时，对应的电阻偏小，因此欧姆表的示数变化与电流表的示数变化正好相反，即左大右小。
（2）①电源电压为1.5V，当电路中的电流为满偏电流Ig=10mA时，
欧姆表的内阻：R内=UIg=1.5V10×10−3A=150Ω；
那么5mA位置时，电路的总电阻：R总=U总I总=1.5V5×10−3A=300Ω；
对应的电阻值为：R=R总-R内=300Ω-150Ω=150Ω。
②由于欧姆表的刻度值是按电源电压为1.5V来刻度的，
所以刻度值为350Ω所对应的电流值：I′=UR'+R内=1.5V350Ω+150Ω=0.003A；
电源电压为1.2V时，此时欧姆表的内阻：R内′=U′Ig=1.2V10×10−3A=120Ω；
电流为I′=0.003A时，电路的总电阻：R总′=U′I'=1.2V0.003A=400Ω；
则这个电阻的实际值：R实=R总′-R内′=400Ω-120Ω=280Ω。
24. （1）增大
（2）A
【解析】（1）当秤盘不放任何重物时，滑片P恰好处于a点。闭合开关，当秤盘上所放钩码个数增多时，电压表示数将增大；
(2)A.当R1短路时，电路中总电阻减小，电流增大，电压表示数将偏大，故A符合题意；
B.当R1断路时，电路中无电流通过，电压表示数为0，故B不合题意；
C.当R2短路时，电压表相当于接在导线两端，示数为0，故C不合题意；
D.当R2的bP段断路时电路中无电流通过，电压表示数为0；当R2的aP段断路时电压表串联在电路中，电压表示数为电源电压，移动滑片P时示数无变化，故D不合题意。
25. 并联；R2；15~30Ω
【解析】由图象可知，通过R2的I2电流从0.2A变为0.4A时，通过R1的I1=0.6A不变，
因为串联电路中各处的电流相等，
所以两电阻的连接方式为并联。
因为通过R2的电流不断增大，所以R2可能为滑动变阻器。
因并联电路中各支路两端的电压相等，
通过R2的电流分别为I2=0.2A和I2′=0.4A时接入电路中的电阻：
R2=UI2=6V0.2A=30Ω ，
R2'=UI2'=6V0.4A=15Ω ，
则实验过程中滑动变阻器的阻值变化范围为15Ω～30Ω。
26. 2.5~10Ω；0.3~0.6A
【解析】由电路图可知，定值电阻R1与滑动变阻器R2串联，电流表测量串联电路中的电流，电压表测量滑动变阻器R2两端的电压；
由电流表的量程可知，电路中的电流不能超过0.6A，
则电路中总电阻的最小值R最小=UI最大=4.5V0.6A=7.5Ω；
那么变阻器接入电路的最小电阻R2最小=R最小-R1=7.5Ω-5Ω=2.5Ω。
由电压表的量程可知，滑动变阻器R2两端的电压不能超过3V，
则定值电阻R1两端的最小电压：U1最小=U-U2最大=4.5V-3V=1.5V。
则电路中的最小电流为I最小=U1最小R1=1.5V5Ω=0.3A。
此时滑动变阻器接入电路的最大电阻：R2最大=U2最大I最小=3V0.3A=10Ω；
由此可知：滑动变阻器R2接入电路中的电阻值变化范围为：2.5～10Ω；电流表的示数变化范围为：0.3～0.6A。
27. 3V；R1断路
【解析】当开关S1、S2闭合，S3断开时，R1、R2并联，此时电压表测电阻R2电压，
在并联电路中，总电压等于各支路两端电压，
因此电源电压U=U2=3V；
此时电路中电阻R=UI并=3V0.6A=5Ω；
当开关S1、S2断开，S3闭合时，R1、R2串联，电压表的读数为R2两端电压U2=2.50V，
电阻R2=U2I串=2.50V0.50A=5Ω；
电阻R1=U−U2I串=3V−2.5V0.5A=1Ω。
因为R=R2=5Ω，
所以当开关S1、S2闭合，S3断开时，电路中出现的故障是电阻R1断路。
28. （1）变大
（2）电压表
【解析】（1）根据图片可知，定值电阻R1与变阻器R2串联，电压表测R2的电压，电流表测总电流。当闭合开关S，物体放在A板上时，弹簧缩短，滑片向下移动，变阻器的阻值变大，根据“串联电路电压与电阻成正比”可知，此时电压表的示数增大；
（2）当压力增大时，变阻器的阻值变大，那么通过电流表的示数减小。因为电压表的示数变化趋势与压力计的示数变化趋势相同，所以将电压表改装成压力计。
29. （1）乙；12
（2）C
【解析】定值电阻R1与变阻器R2串联，电压表V1测R1的电压，电压表V1测R1的电压。
（1）当电流增大时，根据U=IR可知，定值电阻R1的电压不断增大，即V1的示数不断增大；根据U总=U1+U2可知，变阻器两端的电压不断减小，即V2的示数不断减小，那么 电压表V1示数变化的图象是 乙。
根据图2可知，当电流为0.2A时，V1的示数是4V，V2的示数是8V，那么串联电路的总电压为：U总=U1+U2=4V+8V=12V；
（2）根据图2可知，当电流为0.2A时总电流最小，此时变阻器全部接入电路。V2的示数是8V，
那么变阻器的最大阻值为：R变=U变I=8V0.2A=40Ω；
当电阻R1=40Ω与变阻器串联时，总电流为：I总=U总R总=12V40Ω+40Ω=0.15A；
那么R1的电压为：U1=I1R1=0.15A×40Ω=6V；
那么变阻器的电压为：U2=U总-U1=12V-6V=6V；
因此当电流为0.15A时，二者的电压相等，在图像中表现为二者相交，且为最小的电压。
电压表V1的示数随电流的增大而增大，电压表V2的示数随电流的增大而减小。
30. （1）偏左
（2）变暗
（3）放大
【解析】（1）昆虫如果进行呼吸作用，活塞最终将停留在a的偏左位置。
（2）随着昆虫不断呼吸，小灯泡的亮度将变暗。
（3）装置中指针设计成AO段比OB段短，这对实验现象起到了放大作用。
4.5 欧姆定律
一、单选题
1.对于欧姆定律公式I= UR 的理解，下列说法错误的是( )。
A. 对某一导体来说，导体中的电流与其两端电压成正比
B. 在电压相同的条件下，不同导体中的电流与该导体的电阻成反比
C. 导体中的电流与导体两端的电压及其电阻有关
D. 由I= UR 得R= UI ，说明R与U成正比，与I成反比
2.以下为某同学在“伏安法测导体电阻”实验过程中的部分操作，其中正确的是（ ）
A. 连接电路时，应先闭合开关
B. 连接电表时，应先选小量程
C. 闭合开关时，应先将变阻器滑片移到阻值最大处
D. 计算电阻时，应先计算电压平均值与电流平均值
3.如图甲所示，电源电压恒为3V，R0是阻值为10Ω的定值电阻，R为热敏电阻，其阻值随温度变化如图乙所示。闭合开关S，通过分析，下列说法错误的是（ ）
A. 图甲中的R0有保护电路的作用
B. 温度为40℃时，电流表的示数为0.1A
C. 温度升高时，电压表的示数会变小
D. 温度降低时，电压表与电流表示数的比值变小
4.如图所示电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2 ， 两电表均有示数。若断开开关S2 ， 则( )
A. 电流表的示数变大，电压表的示数变小
B. 电流表的示数变小，电压表的示数变大
C. 电流表和电压表的示数都变小
D. 电流表和电压表的示数都变大
题4图 题5图
5.在如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，三个电表的示数变化情况是( )
A. 电流表A示数变小，电压表V1示数变小，V2示数变大
B. 电流表A示数变大，电压表V1示数变大，V2示数变大
C. 电流表A示数变小，电压表V1示数不变，V2示数变大
D. 电流表A示数变大，电压表V1示数不变，V2示数变大
6.如图所示是一位同学已经连接好的电路。闭合开关，将滑动变阻器的滑片向B端移动的过程中，下列分析正确的是（ ）
A. 电流表的示数逐渐增大 B. 电压表的示数逐渐增大
C. 小灯泡的亮度越来越小 D. 滑动变阻器连入的电阻越来越小
题6图 题7图
7.在如图所示的电路中，先闭合开关S，灯L2发光，电流表有示数。当再闭合开关S1时，下列有关说法正确的是（ ）
A. 灯L2变暗 B. 灯L2变亮 C. 电流表示数变大 D. 电流表示数变小
8.为了减少碳排放，国家大力推行电动汽车。小金设计的电动汽车的模拟电路，向下踩“油门”踏板时（ ）
A. 电流表示数变大，电压表示数变大 B. 电流表示数变大，电压表示数变小
C. 电流表示数变小，电压表示数变大 D. 电流表示数变小，电压表示数变小
题8图 题9图
9.小明在按如图所示电路进行“伏安法测定导体电阻”的实验，电源使用二节新干电池，被测电阻的阻值约为5 Ω，滑动变阻器的规格是“10 Ω 1.5 A”，电路连接正确，其实验数据记录如表所示，其中一组数据有拼凑的嫌疑，该组数据的实验序号是( )
A. A B. B C. C D. D
10.电源电压U保持不变，在甲、乙两处分别接入电流表，闭合开关S、断开S1 ， 测得I甲:I乙=1:2。若拆去电流表，并在甲、乙两处分别接入电压表，闭合开关S、S1 ， 此时U甲:U乙是（ ）
A. 1:1 B. 1:2 C. 2:1 D. 3:2
题10图 题11图
11.如图所示电路，电源电压保持不变，当闭合开关S,调节滑片的位置，使变阻器的阻值从最大变化到最小，得到两个电阻的“U-I”关系图象如图所示。则下列判断正确的是（ ）
A. 变阻器滑片在中点时，电流表示数为0.3A B. 定值电阻R1的阻值为20Ω
C. 图象乙反映了R2的“U-I”关系 D. 滑动变阻器R2的阻值变化范围为0~10Ω
12.如图所示是一种风速测定装置。其中风速表是由电压表改装而成，R为定值电阻，R1为滑动变阻器，“T”型管道的竖直管内装有可上下自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片相连（活塞与管道壁接触紧密），活塞运动时，细杆可带动滑动变阻器滑片移动。当风速变小时（ ）
A. 活塞上方气压变小 B. 活塞向上移动
C. R1接入电路的电阻变大 D. 电压表示数变大
题12图 题13图
13.如图是甲、乙两个电阻的电流I与电压U的关系图像，将它们并联接入电路。下列说法正确的是（ ）
A. 通过甲的电流小于通过乙的电流
B. 乙是定值电阻，甲的电阻随电压增大而增大
C. 甲是定值电阻，乙的电阻随电压增大而增大
D. 通过甲的电流大于通过乙的电流
14.某品牌电饭锅有"高温烧煮"和"保温"两档模式，其内部电路原理如图所示。按下温控开关按钮，进入"高温烧煮"模式煮饭；当达到设定温度（饭煮熟）时，温控开关会自动弹起进入"保温"模式。该电饭锅处于"高温烧煮"模式时，以下判断正确的是（ ）
A. 只有R1接入电路 B. 只有R2接入电路电饭锅
C. R1与R2串联接入电路 D. R1与R2并联接入电路
15.在如图所示的电路中，当滑动变阻器的滑片P移动时，导致电压表V2读数变大，则下列关于其他电表读数变化情况的说法中，正确的是( )
A. V1、A读数均变大 B. V3、V读数均变大
C. V、A读数均变大 D. V3、V1读数均变大
题15图 题16图
16.利用伏安法测量电阻时，由于电表本身电阻的影响，造成测量结果有误差。现采用图所示电路，能较准确的测量Rx的阻值，已知A、B之间的电压U保持不变。当S接通a时，电圧表示数为9.6V，电流表示数为0.3A，当S接通b时，电压表示数为12V，电流表示数为0.25A，则待测电阻Rx的阻值为（ ）
A. 32Ω B. 40Ω C. 48Ω D. 70Ω
17.如图所示，是小明测量未知电阻Rx的实验电路，电源电压不变，其中R0为阻值已知的定值电阻。当闭合开关S1和S2时，电流表的示数为I1；当只闭合开关S1时，电流表的示数为I2。则下列四个选项中，Rx的表达式正确的是（ ）
A. Rx=I1R0I2 B. Rx=I2R0I1 C. Rx=I1I2−I1R0 D. Rx=I2I1−I2R0
题17图 题18图
18.如图所示电路，当滑动变阻器滑片P向a端滑动的过程中，电流表、电压表示数变化情况是( )
A. 电流表示数变大 B. 电流表示数变小
C. 电压表示数变大 D. 电压表示数变小
19.如图，定值电阻的阻值是4Ω，滑动变阻器的最大阻值10Ω．滑片P置于滑动变阻器的中点时，电压表示数为8V；当滑片从中点向b端移动距离s后，电压表示数变为6V；当滑片从中点向a端移动距离s后，电压表示数为（ ）
A. 4V B. 6V C. 10V D. 12V
20.如图甲所示电路中，电源电压不变，R1是定值电阻，R2由三段材料不同、横截面积相同的均匀直导体EF、FG、GH连接而成，其中一段是铜导体，其电阻可忽略不计，另两段导体的阻值与自身长成正比，P是与R2良好接触并能移动的滑动触头。闭合开关S将P从H端移到E端时，电流表示数I与P向左移动距离x之间的关系如图乙所示。已知R1=10Ω，则下列判断正确的是（ ）
A. 电源电压为12V
B.GH导体的电阻为10Ω
C. 当电流表示数为0.5A时，x的值为31cm
D. P位于x=0cm时，R1两端的电压为4V
二、填空题
21.某同学测量额定电压为2.5 V的小灯泡L在不同电压下的电阻。
（1）他连接了如图甲所示的实验电路，其中有一个元件与导线连接有误，这个元件是________。
（2）改正(1)中的错误后，闭合开关，调节滑动变阻器，进行多次测量，测量的数据如表所示。
电压U(V)
0.9
1.3
1.7
2.1
2.5
电流I(A)
0.18
0.22
0.24
0.26
0.28
请完成下列问题：①小灯泡L正常发光时的电阻RL＝________Ω；(结果保一位小数)
②若将与上述小灯泡L规格完全相同的两个小灯泡串联接入电路，如图乙所示。闭合开关，调节滑动变阻器，使电压表的示数为1.8 V，则电流表的示数为________A。
22.定值电阻R1和小灯泡R2的伏安特性曲线分别如图所示。R1的阻值为________Ω，若将R1和R2并联后接在5 V的电源两端，则电路中的总电流为________A。
23.实验室里可以用欧姆表来直接测量电阻。如图虚线框内是欧姆表的简化结构图，它由灵敏电流表、电源、变阻器等组成。在a、b间接入一个电阻R，路中就有一个对应电流I，即电阻R与电流表的读数I有一一对应关系。所以，由电流表的指针位置可以知道电阻R大小。为了方便，事先在电流表的刻度盘上标出了电阻的欧姆值。欧姆表在测量电阻前都需要调零，即把a、b两接线柱短接，调节变阻器的滑片位置，使电流表满偏（指在最大刻度处）
（1）普通电流表示数标识情况为左小右大，那么改装后的欧姆表示数的标识情况为________。
（2）若某欧姆表的刻度值是按电源电压为1.5V来刻度的，满偏电流为10mA．那么5mA位置时，对应的电阻值为________Ω．在使用一段时间后，发现电源电压降为1.2V，用这个欧姆表测得某电阻为350Ω，则这个电阻的实际值为（不考虑电源本身的电阻）________Ω。
24.小金制作了一个利用电压表测物体重力的小作品，它能在电压表盘上读出所放物体重力的大小，如图所示。
（1）当秤盘不放任何重物时，滑片P恰好处于a点。闭合开关，当秤盘上所放钩码个数增多时，电压表示数将________(选填“增大”“减小”或“不变”)。
（2）一段时间后，在秤盘放2 N重的钩码时，表盘读数比2 N大，换不同重的钩码反复试验，每次读数都不同且大于钩码的重力。产生这一现象是由于____引起的(填字母)。
A.R1短路 B.R1断路 C.R2短路 D.R2断路
25.小科在探究某电路中电阻R1和R2的电流关系时，绘制了通过R1的电流I1和通过R2的电流I2变化的图象，如图所示。据图可知，两电阻的连接方式为________（填“串联”或“并联），其中________可能为滑动变阻器。若电源电压为6V，则实验过程中滑动变阻器的阻值变化范围为________。
26.如图所示的电路中，电源电压为4.5V，且恒定不变，电压表的量程0～3V，电流表的量程为0～0.6A，定值电阻R1的阻值为5Ω，滑动变阻器的最大阻值为50Ω。闭合开关S，移动滑片P，则滑动变阻器接入电路中的阻值变化范围为________，电流表的示数变化范围为________。
题26图 题27图
27.如图所示电路图，电源电压恒定。当开关S1、S2断开，S3闭合时，电流表的读数为0.50安，电压表的读数为2.50伏。当开关S1、S2闭合，S3断开时，由于电阻R1、R2中有一个电阻出现故障，电流表的读数为0.60安，电压表的读数为3伏。则电源电压为________伏，电路中出现的故障是________。
28.如图所示为市场上某种压力计的电路图，AB间的弹簧中间有可收缩的导线将R2接入电路，R1为定值电阻。当闭合开关S，将物体放在A板上时：
（1）电压表的示数将________(填“变大”“变小”或“不变”)；
（2）为使压力增大时，压力计的示数随指针向右摆动而增大，应把________(填“电流表”或“电压表”)改装为压力计。
29.如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器，两电压表的示数与电路中电流变化如图2所示。根据图象的信息可知：
（1）表示电压表V1示数变化的图象是________（选填甲或乙），电源电压为________ V。
（2）在上述电路中，只将电阻R1的阻值改为40Ω，则两电压表的示数与电路中电流变化的图象最接近于下列图中的________。
30.在学习了动物的呼吸作用之后，科学兴趣小组设计了如图所示的装置来研究昆虫是否进行呼吸作用，O点是一固定点，活塞连接金属滑片，活塞运动，滑动变阻器阻值随之改变，闭合开关，小灯泡发光，实验预测与分析如下：(碱石灰可以吸收二氧化碳)
（1）昆虫如果进行呼吸作用，活塞最终将停留在a的________(填“原来”“偏左”或“偏右”)位置。
（2）随着昆虫不断呼吸，小灯泡的亮度将________。
（3）装置中指针设计成AO段比OB段短，这对实验现象起到了________作用。
答案部分
一、单选题
1. D 2. C 3. D 4. C 5. C
6. C 7. C 8. A 9. D 10. B
11. A 12. C 13. B 14. A 15. A
16. B 17. D 18. C 19. D 20. C
二、填空题
21. （1）滑动变阻器
（2）8.9；0.18
22. 10；0.8
23. （1）左大右小
（2）150；280
24. （1）增大
（2）A
25. 并联；R2；15~30Ω
26. 2.5~10Ω；0.3~0.6A
27. 3V；R1断路
28. （1）变大
（2）电压表
29. （1）乙；12
（2）C
30. （1）偏左
（2）变暗
（3）放大
解析部分
一、单选题
1. D
【解析】A.对某一导体来说，电阻不变，那么导体中的电流与其两端电压成正比，故A正确不合题意；
B.在电压相同的条件下，不同导体中的电流与该导体的电阻成反比，故B正确不合题意；
C.导体中的电流与导体两端的电压及其电阻有关，故C正确不合题意；
D.电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与电压和电流无关，故D错误符合题意。
2. C
【解析】A.连接电路时，应先断开开关，防止电路时通时断，造成电表等损坏，故A错误；
B.连接电表时，应先用大量程试触，根据试触情况选择量程，故B错误；
C.闭合开关时，应先将变阻器滑片移到阻值最大处，防止电流过大烧毁用电器，故C正确；
D.计算电阻时，应先计算电压与电流的比值，也就是电阻值，然后再求它们的平均数，故D错误。
3. D
【解析】A.图甲中的R0有保护电路的作用，故A正确不合题意；
B.温度为40℃时，热敏电阻R=20Ω，
此时的总电阻R总=R+R0=20Ω+10Ω=30Ω；
电流表的示数为： I总=U总R总=3V30Ω=0.1A ， 故B正确不合题意；
C.温度升高时，热敏电阻R的阻值减小，根据串联电路的分压规律可知，电压表的示数会变小，故C正确不合题意；
D.电压表测R的电压，电流表测R的电流，根据R=UI可知，电压表与电流表示数的比值等于R的阻值。当温度降低时，R的阻值增大，那么电压表与电流表示数的比值增大，故D错误符合题意。
4. C
【解析】根据电路图可知，闭合开关S1、S2 ， 定值电阻R2被短路，此时只有电阻R1工作，电压表测电源电压，电流表测通过R1的电流I=U总R1；
断开开关S2后，定值电阻R2和R1串联，此时电压表测R1的电压，
根据U总=U1+U2可知，电压表的示数减小；
此时通过电流表的电流I'=U总R1+R2,
因此电流表的示数减小。
5. C
【解析】根据电路图可知，灯泡L和变阻器串联，电压表V1测电源电压，V2测变阻器的电压，电流表测总电流。
当滑动变阻器的滑片向右移动的过程中，变阻器的阻值增大，根据R总=RL+R变可知，总电阻变大，根据“电流与电阻的反比关系”可知，电流表的示数变小。根据UL=ILRL可知，RL的阻值保持不变，而电流减小，那么灯泡两端的电压减小。根据U总=UL+U变可知，变阻器两端的电压，即电压表V2的示数变大。
由于电压表V1测电源电压，所以它的示数保持不变。
6. C
【解析】根据图片可知，灯泡与变阻器串联，电压表测灯泡电压，电流表测总电流。
当滑片向B端移动时，变阻器的阻值变大，那么总电阻变大，总电流变小，即电流表的示数变小，故A、D错误；
电流变小，根据U=IR可知，灯泡的电压变小，即电压表的示数变小，故B错误；
通过灯泡的电流变小，那么灯泡的亮度变小，故C正确。
7. C
【解析】闭合开关S，只有灯L2发光，此时电流表测通过L2的电流I2；
在闭合开关S1，此时灯泡L1和L2并联，二者都发光；电流表测干路电流，即I总=I1+I2。因此电流表的示数增大；灯泡L2两端的电压始终等于电源电压，它的电阻不变；根据I=UR可知，通过它的电流大小不变，因此它的亮度不变。
8. A
【解析】根据图片可知，电动机与变阻器串联，电压表测电动机的电压，电流表测总电流。当向下踩油门踏板时，滑片向下移动，变阻器的阻值减小，那么总电阻变小，总电流变大，即电流表的示数变大。根据U=IR可知，电动机两端的电源变大，即电压表的示数变大，故A正确，而B、C、D错误。
9. D
【解析】当变阻器全部使用时，串联电路的总电阻：R总=Rx+R=5Ω+10Ω=15Ω；
两节干电池串联时总电压为3V；根据公式R总'=U总I总'计算出表格中四组数据对应的总电阻，分别为：6.25Ω、8.33Ω、12.5Ω、25Ω；因为25Ω>20Ω，所以D组数据肯定是拼凑的。
10. B
【解析】闭合开关S、断开S1 ， 两个电阻并联，电流表甲测R1的电流，乙测R2的电流。
根据并联电路中，电流与电阻成反比得到：R1R2=I乙I甲=21；
闭合开关S、S1 ， 两个电阻串联，电压表甲测R2的电压，乙测R1的电压，
根据串联电路中，电压与电阻成正比可知：U甲U乙=R2R1=12。
11. A
【解析】根据图片可知，电阻R1与R2串联，电压表V1测R1的电压，V2测变阻器的电压。
当变阻器的电阻变小时，通过电路的电流变大；根据串联电路电压与电阻成正比可知，电压表V2的示数变小，那么乙为R1的‘U-I’关系图，而甲为R2的“U-I”关系图，故C错误；
当电流为0.2A时，R1的电压为2V，R2 的电压为4V；
电源电压U总=U1+U2=2V+4V=6V；
那么R1的电阻R1=U1I1=2V0.2A=10Ω；
那么R2的电阻R2=U2I2=4V0.2A=20Ω；
当变阻器滑片在中点时，此时R2=10Ω；
电流表的示数：I总=U总R总=6V10Ω+10Ω=0.3A；
变阻器的阻值变化范围为0~20Ω，故D错误。
12. C
【解析】根据流体流速和压强的关系可知，当活塞上方有风经过时，上方空气流速加快，气压变小，在大气压强的作用下，活塞受到向上的合力，即向上移动。
如果风速变小，那么上方的气压增大，于是活塞向下移动，变阻器上的滑片向下移动，变阻器R1的阻值变大，故A、B错误，而C正确；
变阻器的电阻变大，那么通过电路的电流变小，根据U=IR可知，电压表的示数变小，故D错误。
13. B
【解析】根据图像可知，乙的图像为一条倾斜的直线，即电压U与电流I的比值一定，因此乙为定值电阻。
而通过甲的电流，随着电压的增大不断增大，且增大的幅度明显大于甲为定值电阻时的电流的增大值，故B正确，C错误；根据图像可知，当电压相同时，通过甲的电流可能大于乙，也可能小于乙，故A、D错误。
14. A
【解析】根据电路图可知，当温控开关闭合后，会将电阻R2短路，此时电路中只有电阻R1 ，故A正确，而B、C、D错误。
15. A
【解析】①因为电压表V2的示数变大，R2的阻值不变，由欧姆定律可得，I=I2=U2/R2 ， 电路中电流变大，即电流表A示数变大；
②因为R1的阻值不变，由欧姆定律可得，U1=I1R1=IR1 ， 已得I变大，电阻R1两端的电压变大，故电压表V1的示数变大；因为R4的阻值不变，由欧姆定律可得，U4=I4R4=IR4 ， 已得I变大，电阻R4两端的电压变大，故电压表V4的示数变大；
③因为电源电压不变，R4两端的电压变大，由串联电路电压的特点可得，V的示数变小；而电压表V1和电压表V2示数均变大，故V3的示数减小。
16. B
【解析】设电流表的内阻为RA ，
S接a时，电压表测Rx两端的电压，电流表测电路电流，
由串联电路的特点可得电源电压：U=UX+UA=UX+I1RA ，
即：U=9.6V+0.3A×RA ①
S接b时，电压表测Rx与电流表两端的总电压U，电流表测电路电流，
此时电压表示数为12V，则电源电压U=12V，
将U=12V代入①式，解得RA=8Ω；
由电阻的串联和欧姆定律可得：U=I2（RX+RA），
即：12V=0.25A×（RX+8Ω）；
解得：RX=40Ω。
17. D
【解析】当闭合开关S1和S2时，两个电阻并联，电流表测通过干路的电流，示数为I1；当只闭合开关S1时，电流表测通过R2的电流，示数为I2。那么通过Rx的电流为：Ix=I1-I2；根据公式I1I2=R2R1得到：IxI0=R0Rx；I1−I2I2=R0Rx；解得：Rx=R0I2I1−I2。
18. C
【解析】根据图片可知，灯泡与变阻器串联，电压表测量的Pb的电压。当滑动变阻器滑片P向a端滑动的过程中，变阻器接入电路的电阻保持不变，因此通过串联电路的电流保持不变，即电流表的示数保持不变。电压表并联的Pb段变长，电阻变大，根据U=IR可知，电压表的示数变大，故C正确，而A、B、D错误。
19. D
【解析】①滑片P置于滑动变阻器的中点时，变阻器的阻值为5Ω，此时电压表的示数为8V；
根据串联电路的分压规律得到：8VU2=4Ω5Ω；
解得：U2=10V；
那么电源电压U总=U1+U2=8V+10V=18V；
②当滑片从中点向b端移动距离s后，电压表示数变为6V；
根据串联电路的分压规律得到：6V18V−6V=4ΩR2';
解得：R2'=8Ω；
那么变阻器的滑片移动s后电阻的增大值为：△R2=8Ω-5Ω=3Ω；
③当滑片从中点向a端移动距离s后，变阻器的阻值会减小3Ω，
那么此时变阻器的阻值为：R2''=5Ω-3Ω=2Ω；
根据串联电路的电压规律得到：18V−U1U1=2Ω4Ω；
解得：U1=12V。
20. C
【解析】由电路图可知，R1与R2串联，电流表测电路中的电流。
根据乙图可知，电路中的最大电流0.6A，此时滑片P位于x=35cm时，滑片在E端，接入的阻值为0，电路为R1的简单电路。
电源的电压U=I大R1=0.6A×10Ω=6V，故A错误；
当P位于x=0cm时，接入电路中的电阻最大，电路中的电流最小，由图乙可知I小=0.2A，
则电路中的总电阻R总=UI小=6V0.2A=30Ω；
滑动变阻器的最大阻值REH=R总-R1=30Ω-10Ω=20Ω，
由图乙可知，滑片从G向F移动时，电路中的电流I=0.4A不变，即GF段为铜导线，
此时电路的总电阻R总′=UI=6V0.4A=15Ω
EF段的总电阻REF=R总′-R1=15Ω-10Ω=5Ω，
所以，GH导体的电阻RGH=REH-REF=20Ω-5Ω=15Ω，故B错误；
由于滑片P从H端向E端移动，由图象的拐点可知：
GH=15cm，FG=25cm-15cm=10cm，EF=35cm-25cm=10cm，
因EF段导体的阻值与自身长成正比，
所以，EF段导体每1cm的电阻5Ω10cm=0.5Ω/cm；
当电流表示数为0.5A时，电路中的总电阻R总''=UI'=6V0.5A=12Ω；
此时R2接入电路中电阻R2=R总″-R1=12Ω-10Ω=2Ω，
由REF＞R2可知，滑片应位于EF段，
此时接入电路中的长度2Ω0.5Ω/cm=4cm；
所以x=35cm-4cm=31cm，故C正确；
当P位于x=0cm处时，EH全部接入电路，此时电流最小为0.2A；
那么此时R1两端的电压为：U1=I1R1=0.2A×10Ω=2V，故D错误。
二、填空题
21. （1）滑动变阻器
（2）8.9；0.18
【解析】（1）滑动变阻器应按一下一上接入电路中，原电路中将金属杆连入电路中是错误的。
（2）①由表中数据，小灯泡L正常发光时的电流为0.28A，
则此时它的电阻RL＝ UI ＝ 2.5V0.28A ≈8.9 Ω；
②若将与上述小灯泡L规格完全相同的两个小灯泡串联接入电路，
由串联分压原理，每个灯的电压为U=0.5×1.8 V＝0.9 V，
由表中数据可得，电流表的示数为0.18 A。
22. 10；0.8
【解析】（1）根据图像可知，当R1的电压为2V时，通过它的电流为0.2A，
那么它的阻值：R1=U1I1=2V0.2A=10Ω。
（2）根据图像可知，当电压为5V时，通过R1的电流为0.5A，通过R2的电流为0.3A，
那么电路中的总电流为：I总=I1+I2=0.5A+0.3A=0.8A。
23. （1）左大右小
（2）150；280
【解析】（1）根据“电流与电阻的反比关系”可知，当电流偏大时，对应的电阻偏小，因此欧姆表的示数变化与电流表的示数变化正好相反，即左大右小。
（2）①电源电压为1.5V，当电路中的电流为满偏电流Ig=10mA时，
欧姆表的内阻：R内=UIg=1.5V10×10−3A=150Ω；
那么5mA位置时，电路的总电阻：R总=U总I总=1.5V5×10−3A=300Ω；
对应的电阻值为：R=R总-R内=300Ω-150Ω=150Ω。
②由于欧姆表的刻度值是按电源电压为1.5V来刻度的，
所以刻度值为350Ω所对应的电流值：I′=UR'+R内=1.5V350Ω+150Ω=0.003A；
电源电压为1.2V时，此时欧姆表的内阻：R内′=U′Ig=1.2V10×10−3A=120Ω；
电流为I′=0.003A时，电路的总电阻：R总′=U′I'=1.2V0.003A=400Ω；
则这个电阻的实际值：R实=R总′-R内′=400Ω-120Ω=280Ω。
24. （1）增大
（2）A
【解析】（1）当秤盘不放任何重物时，滑片P恰好处于a点。闭合开关，当秤盘上所放钩码个数增多时，电压表示数将增大；
(2)A.当R1短路时，电路中总电阻减小，电流增大，电压表示数将偏大，故A符合题意；
B.当R1断路时，电路中无电流通过，电压表示数为0，故B不合题意；
C.当R2短路时，电压表相当于接在导线两端，示数为0，故C不合题意；
D.当R2的bP段断路时电路中无电流通过，电压表示数为0；当R2的aP段断路时电压表串联在电路中，电压表示数为电源电压，移动滑片P时示数无变化，故D不合题意。
25. 并联；R2；15~30Ω
【解析】由图象可知，通过R2的I2电流从0.2A变为0.4A时，通过R1的I1=0.6A不变，
因为串联电路中各处的电流相等，
所以两电阻的连接方式为并联。
因为通过R2的电流不断增大，所以R2可能为滑动变阻器。
因并联电路中各支路两端的电压相等，
通过R2的电流分别为I2=0.2A和I2′=0.4A时接入电路中的电阻：
R2=UI2=6V0.2A=30Ω ，
R2'=UI2'=6V0.4A=15Ω ，
则实验过程中滑动变阻器的阻值变化范围为15Ω～30Ω。
26. 2.5~10Ω；0.3~0.6A
【解析】由电路图可知，定值电阻R1与滑动变阻器R2串联，电流表测量串联电路中的电流，电压表测量滑动变阻器R2两端的电压；
由电流表的量程可知，电路中的电流不能超过0.6A，
则电路中总电阻的最小值R最小=UI最大=4.5V0.6A=7.5Ω；
那么变阻器接入电路的最小电阻R2最小=R最小-R1=7.5Ω-5Ω=2.5Ω。
由电压表的量程可知，滑动变阻器R2两端的电压不能超过3V，
则定值电阻R1两端的最小电压：U1最小=U-U2最大=4.5V-3V=1.5V。
则电路中的最小电流为I最小=U1最小R1=1.5V5Ω=0.3A。
此时滑动变阻器接入电路的最大电阻：R2最大=U2最大I最小=3V0.3A=10Ω；
由此可知：滑动变阻器R2接入电路中的电阻值变化范围为：2.5～10Ω；电流表的示数变化范围为：0.3～0.6A。
27. 3V；R1断路
【解析】当开关S1、S2闭合，S3断开时，R1、R2并联，此时电压表测电阻R2电压，
在并联电路中，总电压等于各支路两端电压，
因此电源电压U=U2=3V；
此时电路中电阻R=UI并=3V0.6A=5Ω；
当开关S1、S2断开，S3闭合时，R1、R2串联，电压表的读数为R2两端电压U2=2.50V，
电阻R2=U2I串=2.50V0.50A=5Ω；
电阻R1=U−U2I串=3V−2.5V0.5A=1Ω。
因为R=R2=5Ω，
所以当开关S1、S2闭合，S3断开时，电路中出现的故障是电阻R1断路。
28. （1）变大
（2）电压表
【解析】（1）根据图片可知，定值电阻R1与变阻器R2串联，电压表测R2的电压，电流表测总电流。当闭合开关S，物体放在A板上时，弹簧缩短，滑片向下移动，变阻器的阻值变大，根据“串联电路电压与电阻成正比”可知，此时电压表的示数增大；
（2）当压力增大时，变阻器的阻值变大，那么通过电流表的示数减小。因为电压表的示数变化趋势与压力计的示数变化趋势相同，所以将电压表改装成压力计。
29. （1）乙；12
（2）C
【解析】定值电阻R1与变阻器R2串联，电压表V1测R1的电压，电压表V1测R1的电压。
（1）当电流增大时，根据U=IR可知，定值电阻R1的电压不断增大，即V1的示数不断增大；根据U总=U1+U2可知，变阻器两端的电压不断减小，即V2的示数不断减小，那么 电压表V1示数变化的图象是 乙。
根据图2可知，当电流为0.2A时，V1的示数是4V，V2的示数是8V，那么串联电路的总电压为：U总=U1+U2=4V+8V=12V；
（2）根据图2可知，当电流为0.2A时总电流最小，此时变阻器全部接入电路。V2的示数是8V，
那么变阻器的最大阻值为：R变=U变I=8V0.2A=40Ω；
当电阻R1=40Ω与变阻器串联时，总电流为：I总=U总R总=12V40Ω+40Ω=0.15A；
那么R1的电压为：U1=I1R1=0.15A×40Ω=6V；
那么变阻器的电压为：U2=U总-U1=12V-6V=6V；
因此当电流为0.15A时，二者的电压相等，在图像中表现为二者相交，且为最小的电压。
电压表V1的示数随电流的增大而增大，电压表V2的示数随电流的增大而减小。
30. （1）偏左
（2）变暗
（3）放大
【解析】（1）昆虫如果进行呼吸作用，活塞最终将停留在a的偏左位置。
（2）随着昆虫不断呼吸，小灯泡的亮度将变暗。
（3）装置中指针设计成AO段比OB段短，这对实验现象起到了放大作用。
相关试卷
科学八年级下册1 磁现象课时作业： 这是一份科学八年级下册1 磁现象课时作业，共13页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。
华师大版八年级下册4 电阻课堂检测： 这是一份华师大版八年级下册4 电阻课堂检测，共11页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。
初中科学华师大版八年级下册1 眼与视觉测试题： 这是一份初中科学华师大版八年级下册1 眼与视觉测试题，共12页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。
