1、甲、乙两个电阻阻值之比为2∶1,将它们串联在电路中,则甲、乙两端电压之比为 ( )
A. 1∶2 B. 2∶1 C. 1∶1 D. 无法比较
2、两个定值电阻R1与R2的比值为3∶5,把它们并联接入电路,通过它们的电流和电压之比为 ( )
A. 5∶3,3∶5 B. 5∶3,1∶1 C. 1∶1,3∶5 D. 3∶5,5∶3
3、如图所示电路中,当滑动变阻器的滑片P向右移动时,下列说法正确的是 ( )

A. 电流表A示数变小,电压表V示数变小
B. 电流表A示数变大,电压表V示数变大
C. 电流表A示数不变,电压表V示数变小
D. 电流表A示数变小,电压表V示数不变
4、如图所示,电源电压不变,当开关S闭合时,两只电流表A1和A2的示数变化情况是 ( )

A. A1示数变大,A2示数变小 B. A1示数变小,A2示数变大
C. A1示数变大,A2示数不变 D. A1,A2示数均变大
5、如图所示电路中,当开关S闭合时,下列说法正确的是 ( )

A. 电流表A1示数变大,A2示数变大 B. 电流表A1示数不变,A2示数变大
C. 电流表A1示数变小,A2示数变大 D. 电流表A1示数变小,A2示数变小

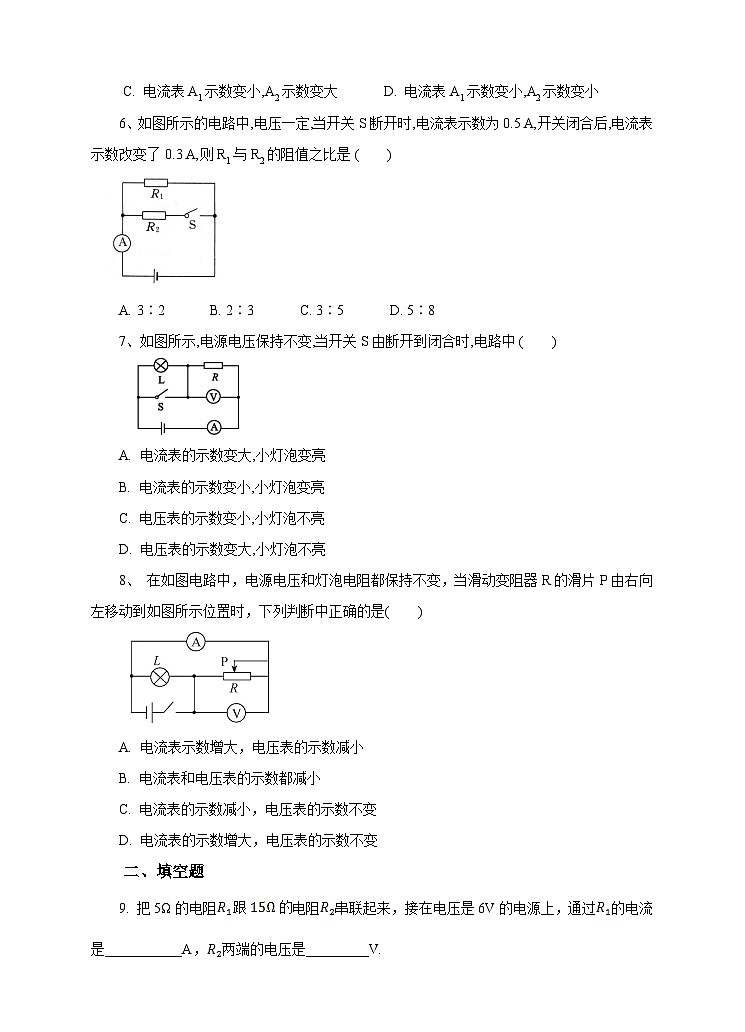

6、如图所示的电路中,电压一定,当开关S断开时,电流表示数为0.5 A,开关闭合后,电流表示数改变了0.3 A,则R1与R2的阻值之比是 ( )

A. 3∶2 B. 2∶3 C. 3∶5 D. 5∶8
7、如图所示,电源电压保持不变,当开关S由断开到闭合时,电路中 ( )

A. 电流表的示数变大,小灯泡变亮
B. 电流表的示数变小,小灯泡变亮
C. 电压表的示数变小,小灯泡不亮
D. 电压表的示数变大,小灯泡不亮
8、 在如图电路中，电源电压和灯泡电阻都保持不变，当滑动变阻器R的滑片P由右向左移动到如图所示位置时，下列判断中正确的是( )

A. 电流表示数增大，电压表的示数减小
B. 电流表和电压表的示数都减小
C. 电流表的示数减小，电压表的示数不变
D. 电流表的示数增大，电压表的示数不变
二、填空题
9. 把5Ω的电阻电阻串联起来，接在电压是6V的电源上，通过的电流是___________A，两端的电压是_________V.

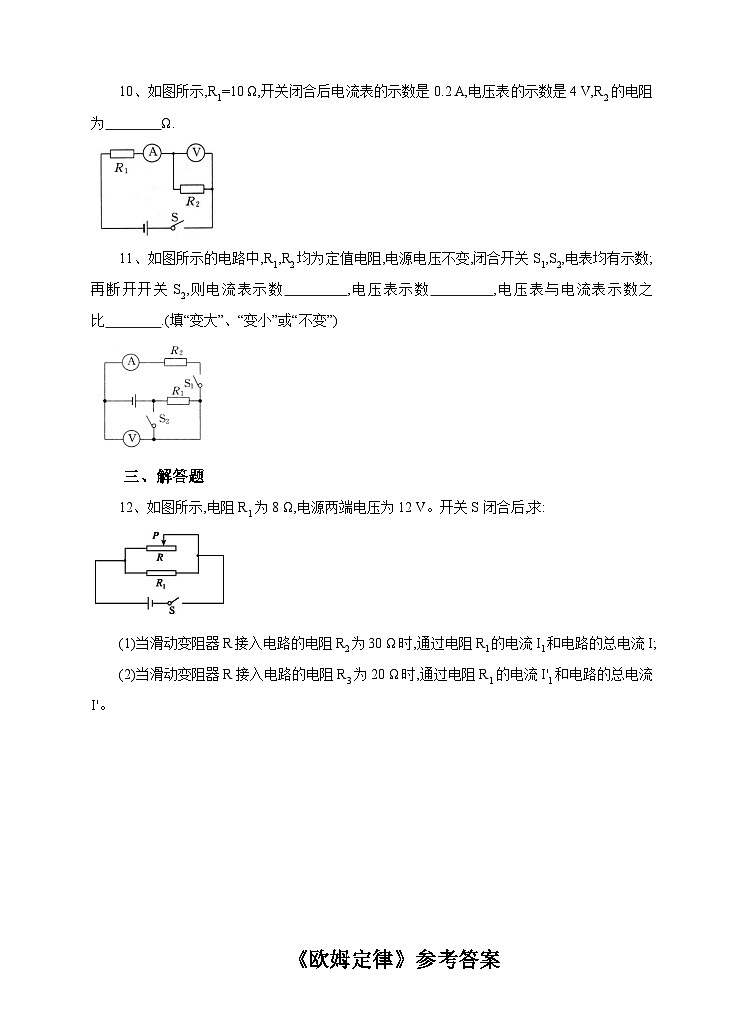

10、如图所示,R1=10 Ω,开关闭合后电流表的示数是0.2 A,电压表的示数是4 V,R2的电阻为 Ω.

11、如图所示的电路中,R1,R2均为定值电阻,电源电压不变,闭合开关S1,S2,电表均有示数;再断开开关S2,则电流表示数 ,电压表示数 ,电压表与电流表示数之比 .(填“变大”、“变小”或“不变”)

三、解答题
12、如图所示,电阻R1为8 Ω,电源两端电压为12 V。开关S闭合后,求:

(1)当滑动变阻器R接入电路的电阻R2为30 Ω时,通过电阻R1的电流I1和电路的总电流I;
(2)当滑动变阻器R接入电路的电阻R3为20 Ω时,通过电阻R1的电流I'1和电路的总电流I'。
《欧姆定律》参考答案
1、【答案】B
【解析】串联电路中各处电流相等,即I甲=I乙,由I=得U=IR,则:
,B正确.
2、【答案】B
【解析】R1与R2并联,则U1=U2,由I=得,I1R1=I2R2,,所以B正确.
3、【答案】A
【解析】 图中电阻R与变阻器串联,电压表测R两端电压,P向右移动时,电阻变大.电路中电流变小,A示数变小,R阻值不变,由U=IR知,U变小,电压表V示数变小,A正确.
4、【答案】C
【解析】 S闭合时,电路中R1与R2并联,A1测干路电流,A2测R2中电流;S断开时,电路中只有R1,所以A1与A2示数相同.S闭合后,A2示数不变,A1示数变大,C正确.
5、【答案】 B
【解析】图中R1,R2并联,S与R1串联,A1测R2中电流,A2测干路电流,S断开时,R1开路,S闭合后,R1通路,A1不变,A2变大.B正确.
6、【答案】 C
【解析】图中R1与R2并联,S与R2串联,S断开,电路中只有R1,则电流表测I1=0.5 A,S闭合,R1与R2并联,电流表测干路电流I=0.5 A+0.3 A=0.8 A,I2=0.3 A.
则I1R1=I2R2,
,所以C正确.
7、【答案】D
【解析】开关S断开时,灯泡L与电阻R串联,电流表测量电路中的电流,电压表测量电阻R两端的电压;开关S闭合时,灯泡L被短路,灯泡不亮,电路为电阻R的简单电路,由I=知,电流表示数变大,电压表测量的是电源电压,故电压表示数变大,故选D。
8、【答案】D
【解析】因为灯和变阻器并联，当滑动变阻器R的滑片P由右向左移动时，变阻器接入电路的阻值减小，两端电压不变，由可知电流表示数增大；由并联电路特点可知电压表示数不变。故选D。
9、【答案】0.3 4.5
【解析】如图所示，在图上标出已知量，可知：串联电路中的电流；根据串联电路中电流的特点，可知：通过的电流和通过的电流等于，即，又根据欧姆定律可知：两端的电压为.

10、【答案】 20
【解析】由图可知,电阻R1和R2串联,R2两端电压为4 V,通过的电流为0.2 A,因此R2==20 Ω.
11、【答案】变小 变小 不变
【解析】闭合S1,S2时,电路中R1被短路,电路中只有R2,电流表测R2中电流,电压表测电源电压;断开S2时,R1与R2串联,电压表测R2两端电压,电流表测串联电路电流,R1,R2串联后总电阻变大,电压不变,电路中电流变小,电压表示数减小,电压表与电流表示数之比为R2阻值,比值不变.
12、(1)【答案】当滑动变阻器R接入电路电阻R2为30 Ω时,通过电阻R1的电流I1===1.5 A
通过电阻R的电流I2===0.4 A
则电路中的总电流I=I1+I2=1.9 A
(2)【答案】当滑动变阻器R接入电路电阻R3为20 Ω时,通过R1的电流I'1===1.5 A
