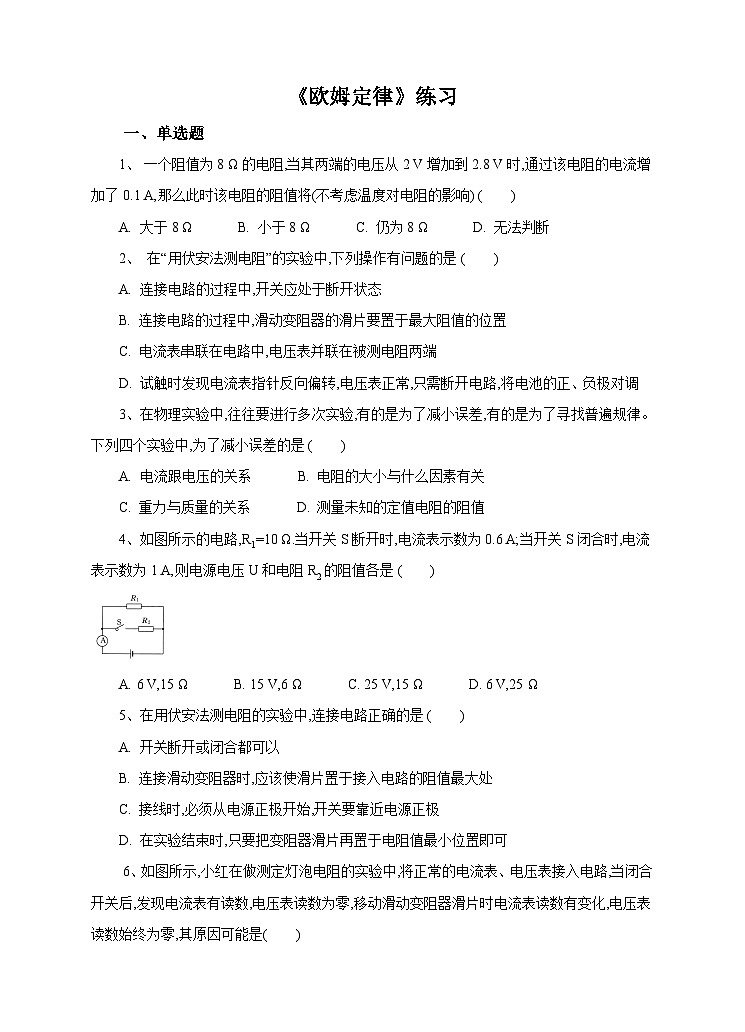

华师大版八年级下册5 欧姆定律巩固练习

这是一份华师大版八年级下册5 欧姆定律巩固练习，共6页。试卷主要包含了单选题，填空题，解答题等内容，欢迎下载使用。

1、 一个阻值为8 Ω的电阻,当其两端的电压从2 V增加到2.8 V时,通过该电阻的电流增加了0.1 A,那么此时该电阻的阻值将(不考虑温度对电阻的影响) ( )
A. 大于8 Ω B. 小于8 Ω C. 仍为8 Ω D. 无法判断
2、 在“用伏安法测电阻”的实验中,下列操作有问题的是 ( )
A. 连接电路的过程中,开关应处于断开状态
B. 连接电路的过程中,滑动变阻器的滑片要置于最大阻值的位置
C. 电流表串联在电路中,电压表并联在被测电阻两端
D. 试触时发现电流表指针反向偏转,电压表正常,只需断开电路,将电池的正、负极对调
3、在物理实验中,往往要进行多次实验,有的是为了减小误差,有的是为了寻找普遍规律。下列四个实验中,为了减小误差的是 ( )
A. 电流跟电压的关系 B. 电阻的大小与什么因素有关
C. 重力与质量的关系 D. 测量未知的定值电阻的阻值
4、如图所示的电路,R1=10 Ω.当开关S断开时,电流表示数为0.6 A;当开关S闭合时,电流表示数为1 A,则电源电压U和电阻R2的阻值各是 ( )

A. 6 V,15 Ω B. 15 V,6 Ω C. 25 V,15 Ω D. 6 V,25 Ω
5、在用伏安法测电阻的实验中,连接电路正确的是 ( )
A. 开关断开或闭合都可以
B. 连接滑动变阻器时,应该使滑片置于接入电路的阻值最大处
C. 接线时,必须从电源正极开始,开关要靠近电源正极
D. 在实验结束时,只要把变阻器滑片再置于电阻值最小位置即可

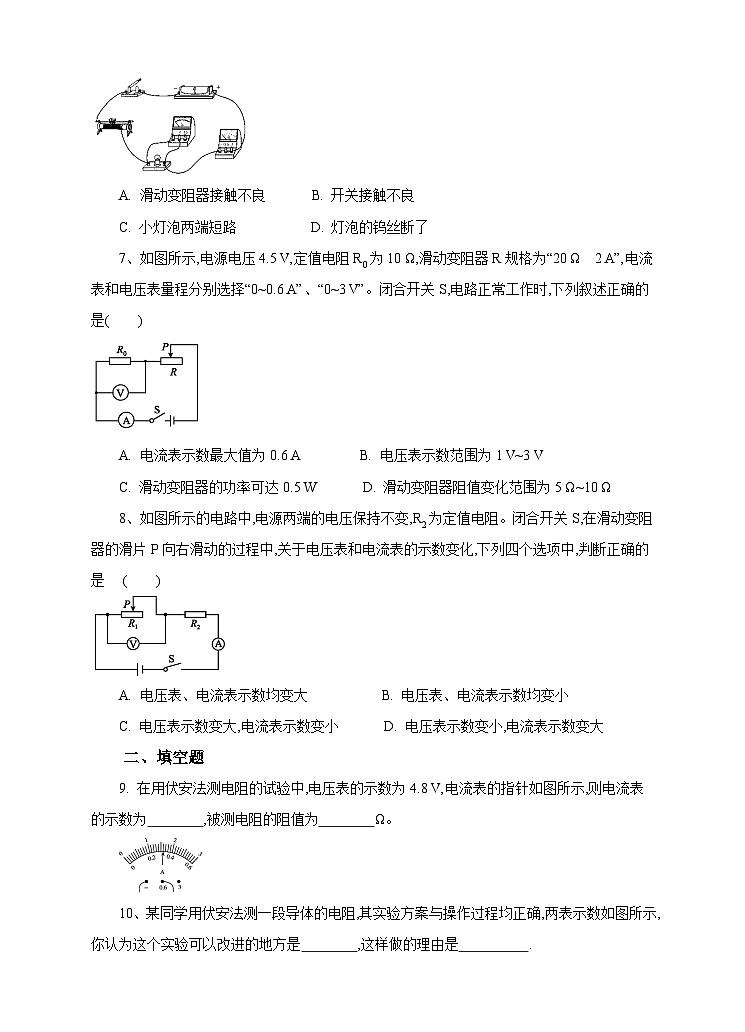

6、如图所示,小红在做测定灯泡电阻的实验中,将正常的电流表、电压表接入电路,当闭合开关后,发现电流表有读数,电压表读数为零,移动滑动变阻器滑片时电流表读数有变化,电压表读数始终为零,其原因可能是( )

A. 滑动变阻器接触不良 B. 开关接触不良
C. 小灯泡两端短路 D. 灯泡的钨丝断了
7、如图所示,电源电压4.5 V,定值电阻R0为10 Ω,滑动变阻器R规格为“20 Ω 2 A”,电流表和电压表量程分别选择“0~0.6 A”、“0~3 V”。闭合开关S,电路正常工作时,下列叙述正确的是( )

A. 电流表示数最大值为0.6 A B. 电压表示数范围为1 V~3 V
C. 滑动变阻器的功率可达0.5 W D. 滑动变阻器阻值变化范围为5 Ω~10 Ω
8、如图所示的电路中,电源两端的电压保持不变,R2为定值电阻。闭合开关S,在滑动变阻器的滑片P向右滑动的过程中,关于电压表和电流表的示数变化,下列四个选项中,判断正确的是 ( )

A. 电压表、电流表示数均变大 B. 电压表、电流表示数均变小
C. 电压表示数变大,电流表示数变小 D. 电压表示数变小,电流表示数变大
二、填空题
9. 在用伏安法测电阻的试验中,电压表的示数为4.8 V,电流表的指针如图所示,则电流表的示数为 ,被测电阻的阻值为 Ω。

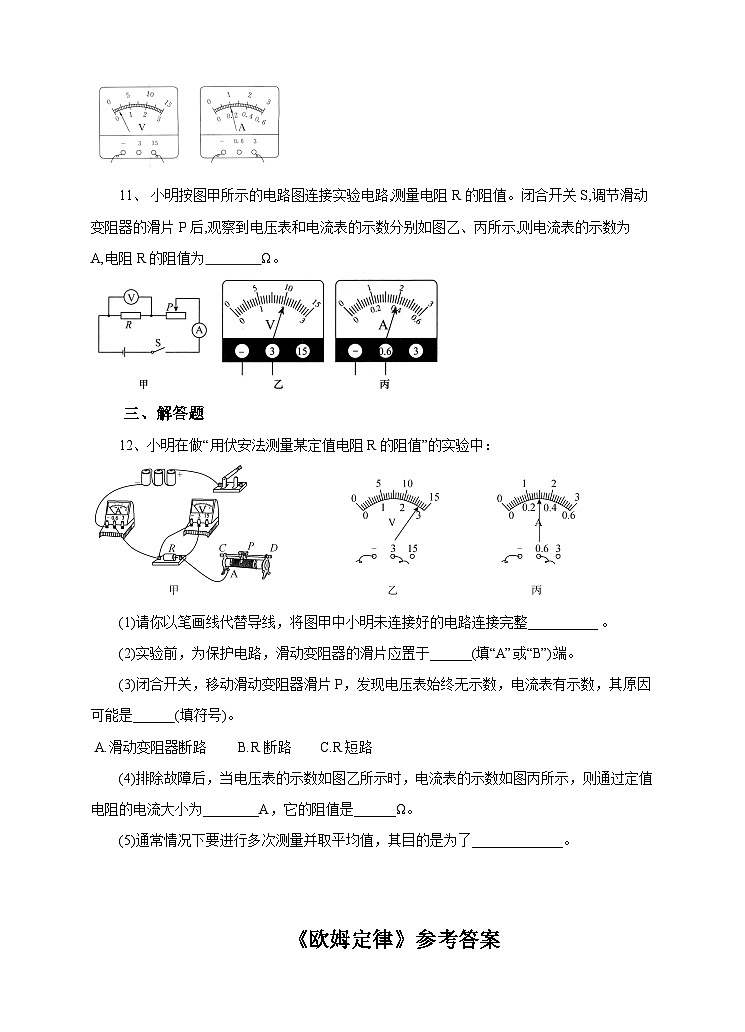

10、某同学用伏安法测一段导体的电阻,其实验方案与操作过程均正确,两表示数如图所示,你认为这个实验可以改进的地方是 ,这样做的理由是 .

11、 小明按图甲所示的电路图连接实验电路,测量电阻R的阻值。闭合开关S,调节滑动变阻器的滑片P后,观察到电压表和电流表的示数分别如图乙、丙所示,则电流表的示数为 A,电阻R的阻值为 Ω。

三、解答题
12、小明在做“用伏安法测量某定值电阻R的阻值”的实验中：

(1)请你以笔画线代替导线，将图甲中小明未连接好的电路连接完整__________ 。
(2)实验前，为保护电路，滑动变阻器的滑片应置于______(填“A”或“B”)端。
(3)闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是______(填符号)。
A.滑动变阻器断路 B.R断路 C.R短路
(4)排除故障后，当电压表的示数如图乙所示时，电流表的示数如图丙所示，则通过定值电阻的电流大小为________A，它的阻值是______Ω。
(5)通常情况下要进行多次测量并取平均值，其目的是为了_____________。
《欧姆定律》参考答案
1、【答案】 C
【解析】不考虑温度对电阻的影响,该电阻值与其两端电压和通过它的电流无关,仍为80 Ω,C正确.
2、【答案】D
【解析】A,B,C都正确;试触电流表指针反偏,说明电流表正、负接线柱接反,应将电流表的正、负接线柱导线对调,如果将电源正、负极对调,则电压表会反偏,D错.应选D.
3、【答案】D
【解析】探究电流与电压的关系时,在电阻一定时,改变两端电压,测量对应的电流,目的是得出电流与电压之间的普遍规律,故A不符合题意;电阻的大小与多个因素有关,在研究电阻的大小与什么因素有关时,多次改变材料种类、长度大小和横截面积大小,目的是得出电阻与哪些因素有关、有什么具体关系的普遍规律,故B不符合题意;研究重力和质量的关系时,多次改变物体的质量,同时记录对应的重力,目的是得出重力和质量成正比的普遍规律,故C不符合题意;测量未知电阻的阻值时,多次改变电阻两端电压得到对应的电流,然后计算电阻并取平均值,目的是减小误差,故D符合题意。
4、【答案】A
【解析】S闭合时电阻R1与R2并联,电流表测干路电流,I=1 A;S断开时电路中只有R1,电流表测R1中电流,I1=0.6 A,电源电压为:U=U1=U2,U=I1R1=0.6 A×10 Ω=6 V,I2=I-I1=1 A-0.6 A=0.4 A,R2==15 Ω.所以A正确.
5、【答案】B
【解析】 连接电路时,开关应断开,A错;B正确;连接电路时,可以从电源正极开始,也可以从电源负极开始,C错;实验结束应整理好实验器材,D错.
6、【答案】C
【解析】当移动滑片时,电流表示数变化,电压表示数始终为零,说明灯泡被短路,灯泡短路时相当于导线,两端无电压.
7、【答案】C
【解析】该电路为串联电路,当电路中电阻最小时,电路中的电流最大,因电压表量程为0~3 V,故电压表示数最大为3 V,此时电流值为I==0.3 A,A错误;当滑动变阻器为最大值时,此时电压表示数最小,由串联分压可知此时电压表的值为1.5 V,B错误;由题意知,当滑动变阻器的阻值等于定值电阻时,此时滑动变阻器消耗的功率最大,最大值P=×2.25 V=0.50625 W,故滑动变阻器的功率可达0.5 W,C正确;滑动变阻器最小值时,此时电压表示数为3 V,故此时滑动变阻器接入阻值为5 Ω,滑动变阻器最大值为20 Ω,D错误;故答案选C。
8、【答案】C
【解析】由电路图可知,定值电阻R2与滑动变阻器R1串联,电压表测的是R1两端的电压,滑动变阻器R1的滑片向右滑动,其接入电路的阻值变大,电路的总电阻变大,由欧姆定律知,电路中的电流变小,即电流表的示数变小,故A、D错误;由U=IR知,定值电阻R2两端的电压减小,又串联电路的总电压等于各用电器两端的电压之和,所以R1两端的电压增大,即电压表的示数变大,故B错误、C正确。
9、【答案】0.32 A 15
【解析】由图可知,电流表选的量程为0~0.6 A,故电流表的示数为0.32 A;电压4.8 V,根据欧姆定律得,被测电阻的阻值R==15 Ω 。
10、【答案】电压表应改为0~3 V量程 可以提高测量结果的准确程度
11、【答案】0.4 5
【解析】本题考查欧姆定律的应用、电流表和电压表的读数等知识,难度中等。由电路图可知,定值电阻与滑动变阻器串联,电压表测定值电阻两端的电压,电流表测电路中的电流,由图乙可知,电压表所用量程为0~3 V,分度值为0.1 V,则可读得定值电阻两端的电压(电压表示数)U=2 V,由图丙可知,电流表所用量程为0~0.6 A,分度值为0.02 A,则通过定值电阻的电流(电流表示数)I=0.4 A,则定值电阻的阻值为R===5 Ω。
12、(1)【答案】

【解析】滑动变阻器接入电路时要用“一上一下”的接法。
(2)【答案】B
【解析】实验前，为保护电路，应将滑动变阻器的滑片置于阻值最大处，结合实物图
可知，滑片应滑到B端；
(3)【答案】C
【解析】闭合开关，移动滑动变阻器滑片P，电流表有示数说明电路是通路，发现电压
表始终无示数，即R两端无电压，说明R被短路，故选C；
（4）【答案】0.3；9
【解析】电流表量程为0～0.6A，指针指在0.3A，故电流为0.3A，电压表量程为0～3V，分度值为0.1V，则电压表的示数：2 V+0.1×7V =2.7V，则定值电阻的阻值；
(5) 【答案】减小误差
【解析】要多次测量定值电阻的阻值并取平均值，其目的是为了减小误差。
