知识回顾：请你说出欧姆定律的定义式以及变形式。
利用欧姆定律 ，可以对电路的设计进行计算与检验。今天我们就来学习欧姆定律的应用。
一、利用欧姆定律进行简单计算1.在运用欧姆定律解决实际问题时 ，必须注意以下两点：（1） 公式中 U、I、R三 个量必须是同 一 段电路上的电流、电压和电阻。（2）公式中电流 I、 电压 U、电阻 R三 个量的单位之间的关系是:
2.欧姆定律的定义式以及变形式的应用解题思路①读题、审题；②根据题意画出等效电路图；③在电路图上标明已知量、未知量；④利用欧姆定律以及变形式解答。
（1）已知电压、电阻，求电流例题1：一盏白炽电灯，电阻为807欧，接在电压220伏的照明电路中，求通过这盏电灯的电流。
解：根据欧姆定律，通过灯丝的电流：
答：通过这灯的电流为0.27A。
（2）已知电阻、电流，求电压例2：某一实验电路中，有一阻值为12Ω 的电阻器，测得通过它的电流为500mA，求这一电阻器两端的电压。
U=IR=500×10-3A×12Ω=6V
答：这一电阻器两端的电压为6V
（3）已知电压、电流，求电阻例题3：已知某个小灯泡两端的电压为2.5V，测得通过它的电流为0.3A， 求小灯泡的灯丝电阻。
答：小灯泡的灯丝电阻约为8.33Ω
二、伏安法测电阻1．实验目的：用电压表、电流表间接测电阻。2．实验原理：
3.实验器材：电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻R 。4.实验电路
5.实验步骤（1）断开开关，按电路图连接电路，并把接入电路的滑动变阻器阻值调到最大。（2）检查无误后，再闭合开关S，改变滑动变阻器的阻值读出对应的电流表和电压表的示数，记录数据。（3）根据测得的数据，利用欧姆定律算出电阻值。 （4）多测几组数据，求出电阻的平均值。（5）断开开关，整理好实验器材。
6.视频：伏安法测电阻
实验中注意事项（1）电压表与电流表使用前要调零；（2）在连接实验电路中，开关应是断开的；（3）在闭合开关之前，滑动变阻器的滑片应该移动到阻值最大处的位置；
阅读课文科学家小注欧姆了解欧姆的经历以及贡献。
欧姆德国著名物理学家，青年时期爱好数学，在埃尔兰根大学求学期间，因经济困难不得已于1806年中途辍学，去外地当家庭教师。在此期间他花了十年时间，先后用伏打电堆和温差电池作电源，自制了精巧的实验仪器和设备潜心研究电路中电流的规律。
思考与讨论1：如图把干电池、小灯泡按图所示连接成实验电路 ，并在电路中接入一个开关，先后用一节干电池和两节干电池做电源 ，闭合开关后观察小灯泡 的亮度有什么不同，现在你会用欧姆定律解释吗？
参考答案：小灯泡的电阻R一定，两节干电池的U大，由欧姆定律： 可知，通过其电流大，所以更亮。

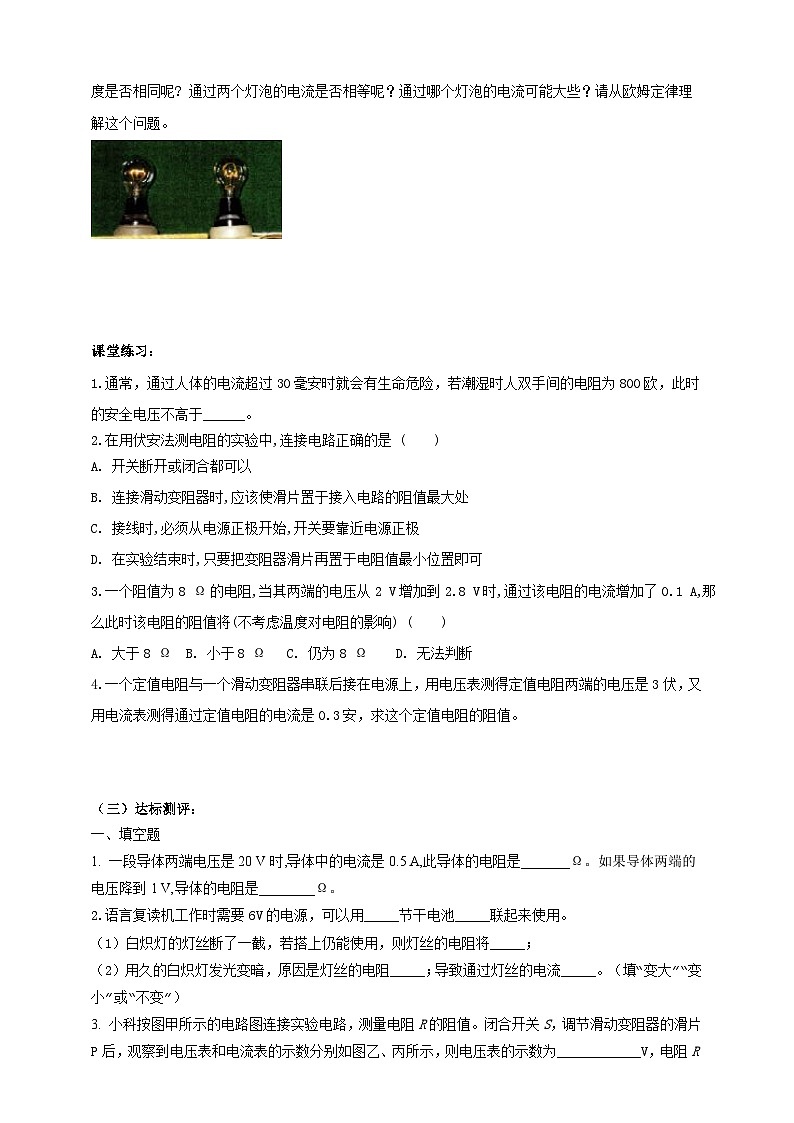

思考与讨论2：观察图，这是家庭用的两个白炽灯泡，它们使用的电压是相同的，都等于220V。它们发光时的亮度是否相同呢?
通过两个灯泡的电流是否相等呢？通过哪个灯泡的电流大些？现在你会用欧姆定律解释吗？
参考答案：它们的亮度不同，电流不相等。比较暗的灯泡的灯丝比较细长R大，比较亮灯泡的灯丝比较粗短R小。由欧姆定 知道，U一定，R越小，I越大，因此较亮的灯泡的电流大些。
1.通常，通过人体的电流超过30毫安时就会有生命危险，若潮湿时人双手间的电阻为800欧，此时的安全电压不高于______。
2.在用伏安法测电阻的实验中,连接电路正确的是 (　　)A. 开关断开或闭合都可以 B. 连接滑动变阻器时，应该使滑片置于接入电路的阻值最大处 C. 接线时，必须从电源正极开始,开关要靠近电源正极 D. 在实验结束时，只要把变阻器滑片再置于电阻值最小位置即可
3. 一个阻值为8 Ω的电阻,当其两端的电压从2 V增加到2.8 V时,通过该电阻的电流增加了0.1 A,那么此时该电阻的阻值将(不考虑温度对电阻的影响) (　　)大于8 Ω B. 小于8 Ω C. 仍为8 Ω D. 无法判断
4.一个定值电阻与一个滑动变阻器串联后接在电源上，用电压表测得定值电阻两端的电压是3伏，又用电流表测得通过定值电阻的电流是0.3安，求这个定值电阻的阻值。答案：10欧
1. 利用欧姆定律进行简单计算 I、U、R 的单位对应性；I、U、R的同一性、同时性。2.伏安法测电阻实验原理： 在连接实验电路中，开关应是断开的；在闭合开关之前，滑动变阻器的滑片应该移动到阻值最大处的位置。
一、利用欧姆定律进行简单计算1.已知电压、电阻，求电流2.已知电阻、电流，求电压3. 已知电压、电流，求电阻二、伏安法测电阻1．实验目的：用电压表、电流表间接测电阻。2．实验原理：
