人教版九年级全册第十六章 电压 电阻综合与测试单元测试巩固练习

这是一份人教版九年级全册第十六章 电压 电阻综合与测试单元测试巩固练习，共11页。试卷主要包含了单选题，填空题，作图题，实验题等内容，欢迎下载使用。

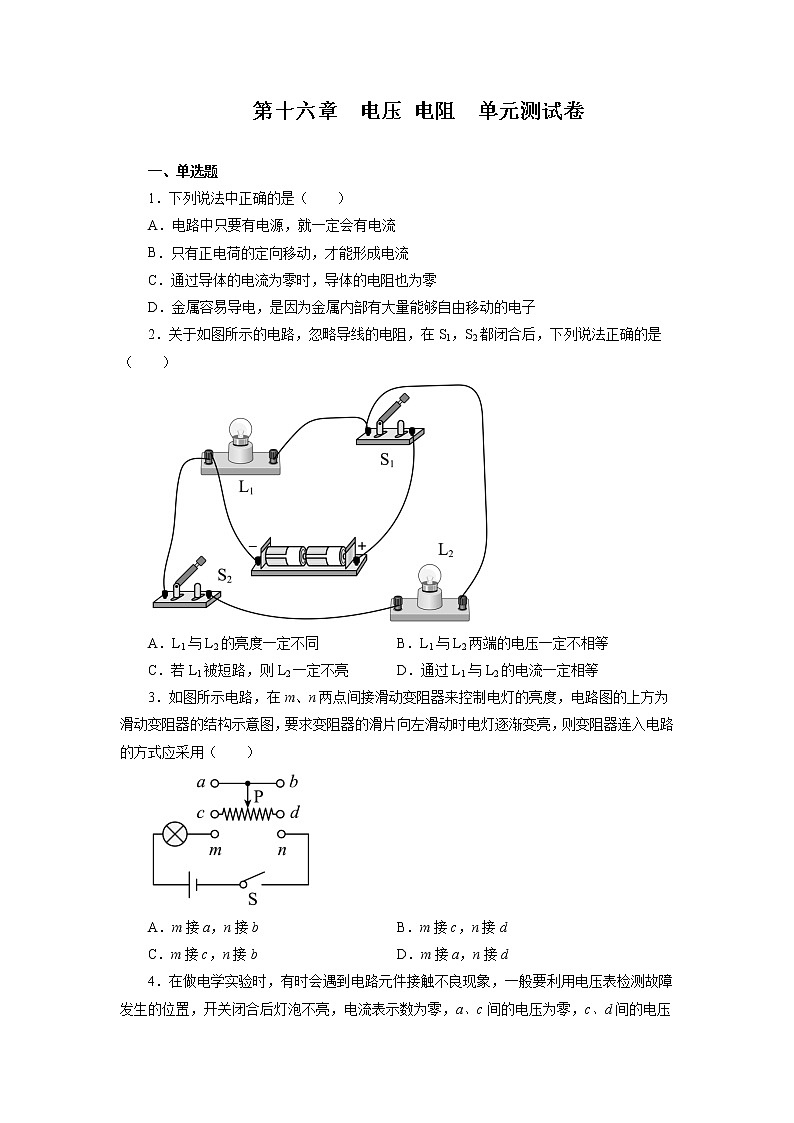

一、单选题
1．下列说法中正确的是（ ）
A．电路中只要有电源，就一定会有电流
B．只有正电荷的定向移动，才能形成电流
C．通过导体的电流为零时，导体的电阻也为零
D．金属容易导电，是因为金属内部有大量能够自由移动的电子
2．关于如图所示的电路，忽略导线的电阻，在S1，S2都闭合后，下列说法正确的是（ ）
A．L1与L2的亮度一定不同B．L1与L2两端的电压一定不相等
C．若L1被短路，则L2一定不亮D．通过L1与L2的电流一定相等
3．如图所示电路，在m、n两点间接滑动变阻器来控制电灯的亮度，电路图的上方为滑动变阻器的结构示意图，要求变阻器的滑片向左滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用（ ）
A．m接a，n接bB．m接c，n接d
C．m接c，n接bD．m接a，n接d

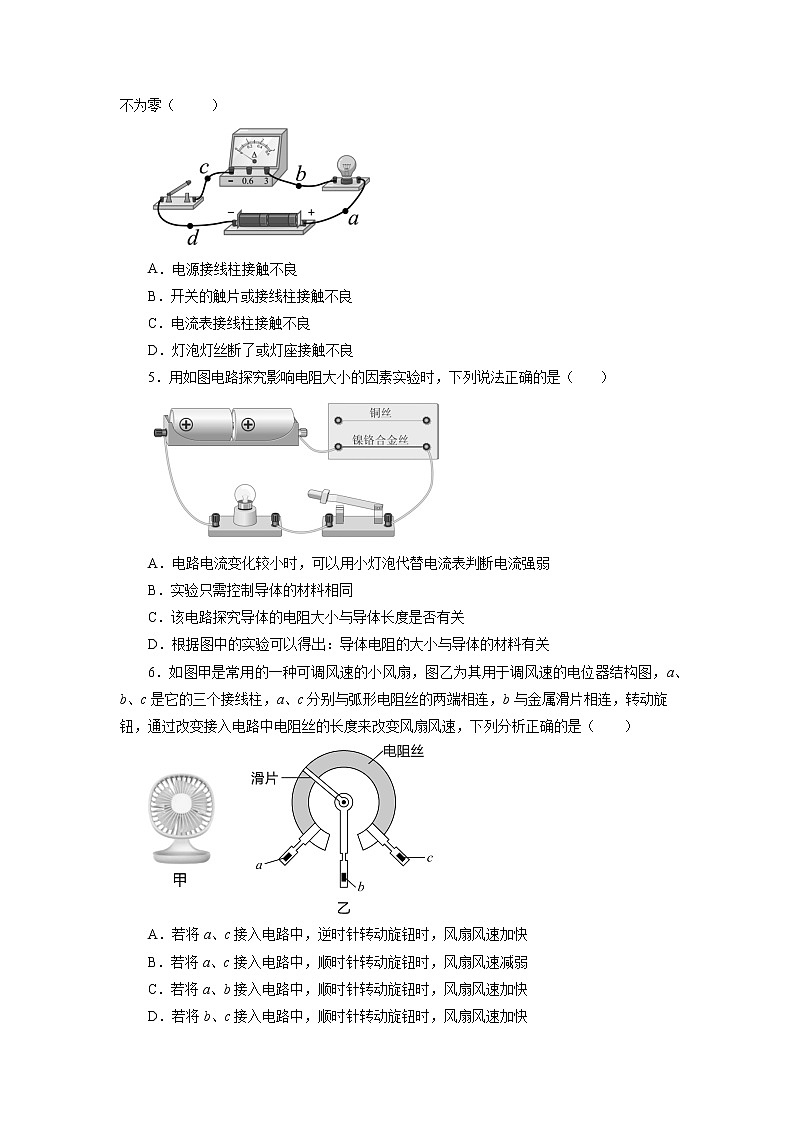

4．在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表检测故障发生的位置，开关闭合后灯泡不亮，电流表示数为零，a、c间的电压为零，c、d间的电压不为零（ ）
A．电源接线柱接触不良
B．开关的触片或接线柱接触不良
C．电流表接线柱接触不良
D．灯泡灯丝断了或灯座接触不良
5．用如图电路探究影响电阻大小的因素实验时，下列说法正确的是（ ）
A．电路电流变化较小时，可以用小灯泡代替电流表判断电流强弱
B．实验只需控制导体的材料相同
C．该电路探究导体的电阻大小与导体长度是否有关
D．根据图中的实验可以得出：导体电阻的大小与导体的材料有关
6．如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是（ ）

A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快

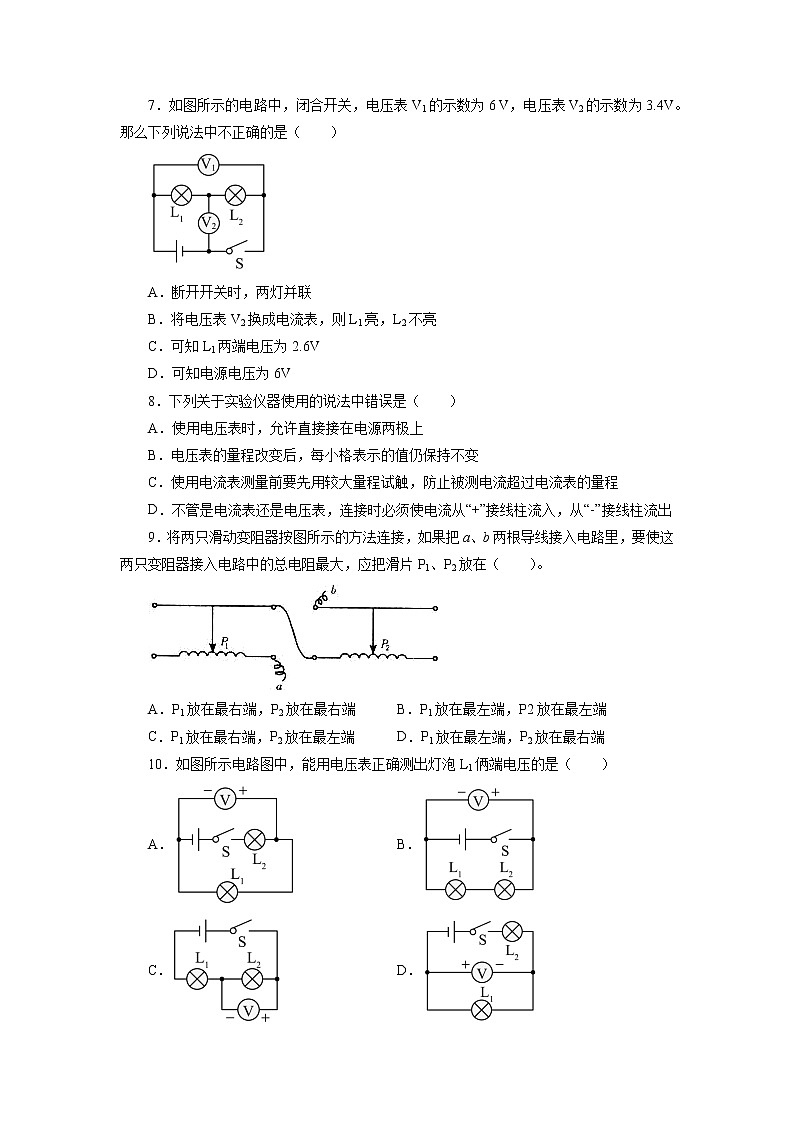

7．如图所示的电路中，闭合开关，电压表V1的示数为6 V，电压表V2的示数为3.4V。那么下列说法中不正确的是（ ）
A．断开开关时，两灯并联
B．将电压表V2换成电流表，则L1亮，L2不亮
C．可知L1两端电压为2.6V
D．可知电源电压为6V
8．下列关于实验仪器使用的说法中错误是（ ）
A．使用电压表时，允许直接接在电源两极上
B．电压表的量程改变后，每小格表示的值仍保持不变
C．使用电流表测量前要先用较大量程试触，防止被测电流超过电流表的量程
D．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流入，从“-”接线柱流出
9．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（ ）。
A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端
10．如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（ ）
A．B．
C．D．
11．如图所示，电源电压为3V，闭合开关后，电压表的示数为1V，下列描述正确的是（ ）
A．L1两端电压为1VB． 两端电压为2V
C．L2两端电压为2VD．和两端电压之和为4V
12．如图所示，电源电压为3V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只电压表的示数变化的数值分别为、、，下列可能出现的情况是（ ）
A．、、B．、、
C．、、D．、、
二、填空题
13．如图所示是某地的高压输电线，我们会发现它的横截面积要比家庭电路中的输电线粗很多，其原理是：由于导线的电阻与导体的________有关，输电线越粗，电阻就越_____，输电过程中的电能损耗就越小。
14．在图所示电路中，电源电压6V，闭合开关后，电压表读数1.5V，则小灯泡L1和L2两端的电压分别为______V和______V。
15．课外科技兴趣小组的小明同学用两节干电池和一个灯泡连接了如图所示的电路，用来探究铅笔芯AB的导电性。闭合开关后发现灯泡能发光，当P向右移动时灯泡亮度______（选填“变亮”“变暗”或“不变”），这个实验说明导体的电阻跟导体的______有关。
16．如图所示为某实验小组用铜片、锌片、水果和发光二极管组成的电路，二极管此时正在发光。二极管消耗的电能是由水果的______能转化而来，若想让二极管更亮，可将多个水果______（选填“串”或“并”）联接在电路中，现在只对调接在铜片和锌片上的导线，发现二极管不再发光，说明二极管具有______特性。
17．如图所示是常温下各种物质的导电能力的排列顺序，常用导线有内外层之分，外层一般用______（选填“橡胶”或“碳”）材料制成，起到绝缘作用；不考虑温度对电阻的影响，长度、横截面积相同的铜线和铝线，铜线的电阻较______（选填“大”或“小”）。
18．如图所示，将手机充电器插入家庭电路的两孔插座中即可为手机充电，插座两孔之间的电压为_____V，充电器为手机充电时的输出电压约为__________V（选填“5”或“220”）此时手机电池是______（选填“用电器”或“电源”）。
19．如图所示的实验装置，闭合两开关后，看到的现象是：电流表_________（选填“甲”“乙”或“甲和乙”）有示数。用酒精灯加热过程中发现，甲表示数_________（选填“变大”“变小”或“不变”）说明_________________；乙表示数_________（选填“变大”“变小”或“不变”）说明___________________。
20．如图甲所示，当闭合开关S，电器正常工作，电压表、的指针位置完全一样，如图乙所示，则两端电压为______V，两端电压为______V。
三、作图题
21．按图所示的实物电路，在方框内画出对应的电路图。
22．请把电路补充完整。已知电源电压3V。要求：电压表测量灯泡两端电压、变阻器滑片向右滑时灯泡变亮。
四、实验题
23．在探究“导体的电阻大小与哪些因素有关”时，某同学进行了如下实验。如图所示，实验板上固定了四根金属丝。a、b、c长度相同，a、b、d横截面积相同，b、c、d材料相同。他分别将四根金属丝接入电路，记录的实验数据如下表所示。请回答下列问题：
（1）该实验中，导体的电阻大小用电流表的示数来反映。这是采用了转换测量物理量的研究方法。以下选项中，同样采用了此种方法的是_________。（选填选项前的字母）
A．借助水压学习电压
B．借助磁感线来描述磁体周围的磁场
C．借助电动机提升重物的高度反映电流做功多少
D．研究电流与电压的关系时，保持导体电阻一定
（2）根据1、2两组数据，可得出的结论是：导体的电阻大小与_______有关。
（3）根据3、4两组数据，该同学认为导体的电阻大小与长度无关。他的观点是________的（选填“正确”或“错误”），原因是________
24．在“探究串联电路电压的特点”活动中。
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是___________；
（2）在测L1两端电压时，闭合开关S，发现两灯都不亮，电压表示数为零，原因可能是___________（电路故障只可能发生在灯泡L1、L2上）
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC，经过多次实验，将得到的数据记录在上表中。分析实验数据，你可得到串联电路的电压特点是___________（用公式表示）。
25．在“探究并联电路的电压特点”的实验中，小萌同学选用“”和“3.8V ”两个小灯泡组成了如图1所示的并联电路，然后用一个电压表分别测量两只灯泡和电源两端的电压。
（1）当小萌将电压表以如图2所示的方式接入电路，闭合开关后，会出现的情况是_______
电压表无示数
不亮、亮
亮、不亮
、都不亮
（2）小萌排除故障继续进行实验，电压表的量程应选择0~_______；
（3）小萌在得到一组实验数据后，为了使实验结论更具有普遍性，可以通过改变_______，对电源、灯泡两端电压进行多次测量。
参考答案
1．D
2．C
3．C
4．B
5．D
6．D
7．A
8．B
9．D
10．A
11．B
12．B
13．横截面积 小
14．1.5 4.5
15．变亮 长度
16.化学 串 单向导电
17．橡胶 小
18．220 5 用电器
19．乙 变大 导体和绝缘体没有绝对的界限 变小 灯丝电阻随温度的升高而增大
20．2 8
21．
22．
23． C 材料 错误
24． 对电压表调零 L2断路 UAC=UAB+UBC
25．B 3 灯泡的规格序号
金属丝
电流表示数/A
1
a
0.7
2
b
0.3
3
c
0.6
4
d
0.6
实验次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
