物理九年级全册第十六章 电压 电阻综合与测试综合训练题

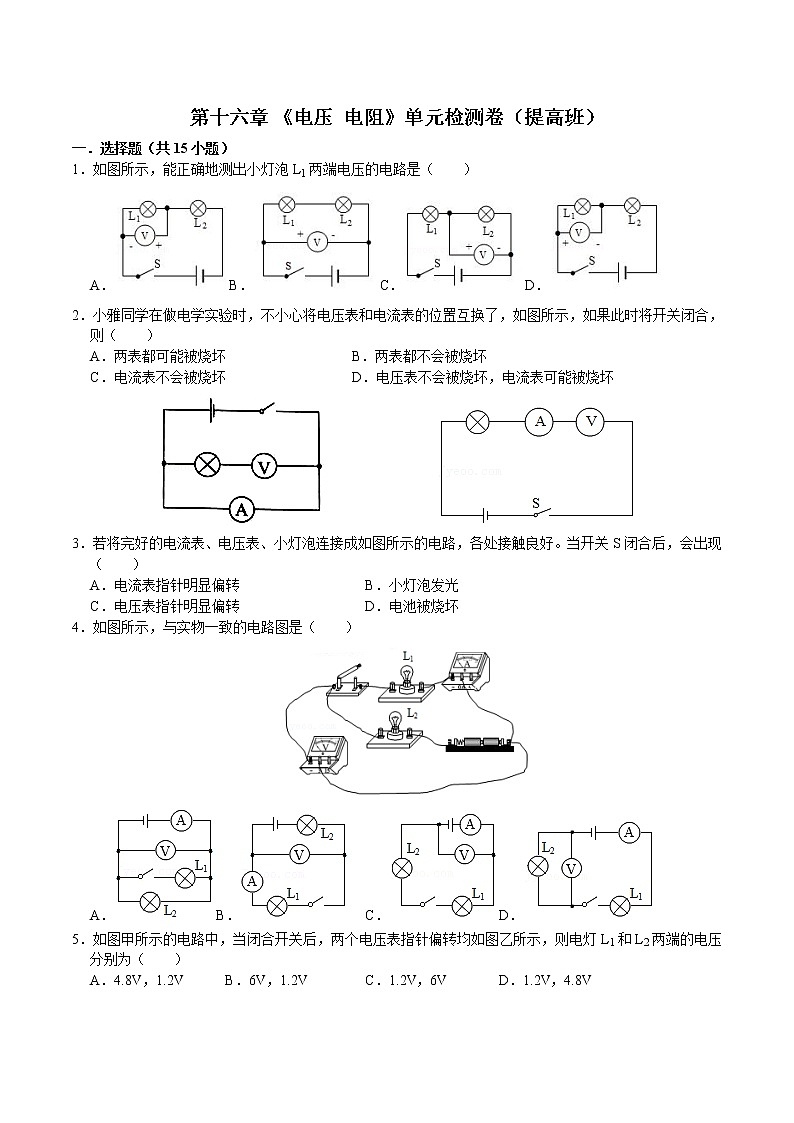

第十六章 《电压 电阻》单元检测卷（提高班）

一．选择题（共15小题）

1．如图所示，能正确地测出小灯泡L1两端电压的电路是（　　）

A．B． C．D．

2．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（　　）

A．两表都可能被烧坏     B．两表都不会被烧坏

C．电流表不会被烧坏     D．电压表不会被烧坏，电流表可能被烧坏

3．若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（　　）

A．电流表指针明显偏转 B．小灯泡发光

C．电压表指针明显偏转 D．电池被烧坏

4．如图所示，与实物一致的电路图是（　　）

A．B． C．D．

5．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（　　）

A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V

6．如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（　　）

A．9V B．10V C．11V D．12V

7．如图的电路，闭合开关，电路正常工作，图中电流表A1、A2、A3、A4对应的示数为I1、I2、I3、I4，电压表V1、V2、V3、V4对应的示数为U1、U2、U3、U4．下列说法正确的是（　　）

A．I1＜I2，I3＝I4，U1＝U2，U3＞U4   B．I1＝I2，I3＝I4，U1＝U2，U3＝U4

C．I1＝I2，I3＜I4，U1＜U2，U3＝U4   D．I1＜I2，I3＜I4，U1＝U2，U3＝U4

8．如图所示，电源电压恒定。当开关S1断开，S2闭合时，电压表的示数如甲图所示；当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯L1、L2两端的电压分别为（　　）

A．3.5V  8.5V B．8.5V  3.5V C．3.5V  5.0V D．5.0V  3.5V

9．关于导体的电阻，下列说法中正确的是（　　）

A．导体导电说明它对电流没有任何阻碍作用

B．导体的电阻越大，说明它对电流的阻碍作用越小

C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关

D．导体的电阻由它两端的电压和通过的电流决定

10．一段1m长的电阻丝，下列做法能使它的电阻增大的是（　　）

A．对折  B．长度拉伸为原来的2倍

C．剪掉一半  D．外表涂上绝缘材料

11．为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小。这种电线不符合规格的主要原因是（　　）

A．电线的温度引起电阻偏大    B．电线的材料引起电阻偏大

C．电线的长度引起电阻偏大     D．电线的横截面积引起电阻偏大

12．如图所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是（　　）

A．只拔出铜塞a、b，接入电路电阻为7欧姆

B．只拔出铜塞c、d，接入电路电阻为7欧姆

C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行

D．将铜塞a、b、c、d全拔出，接入电路的电阻最小

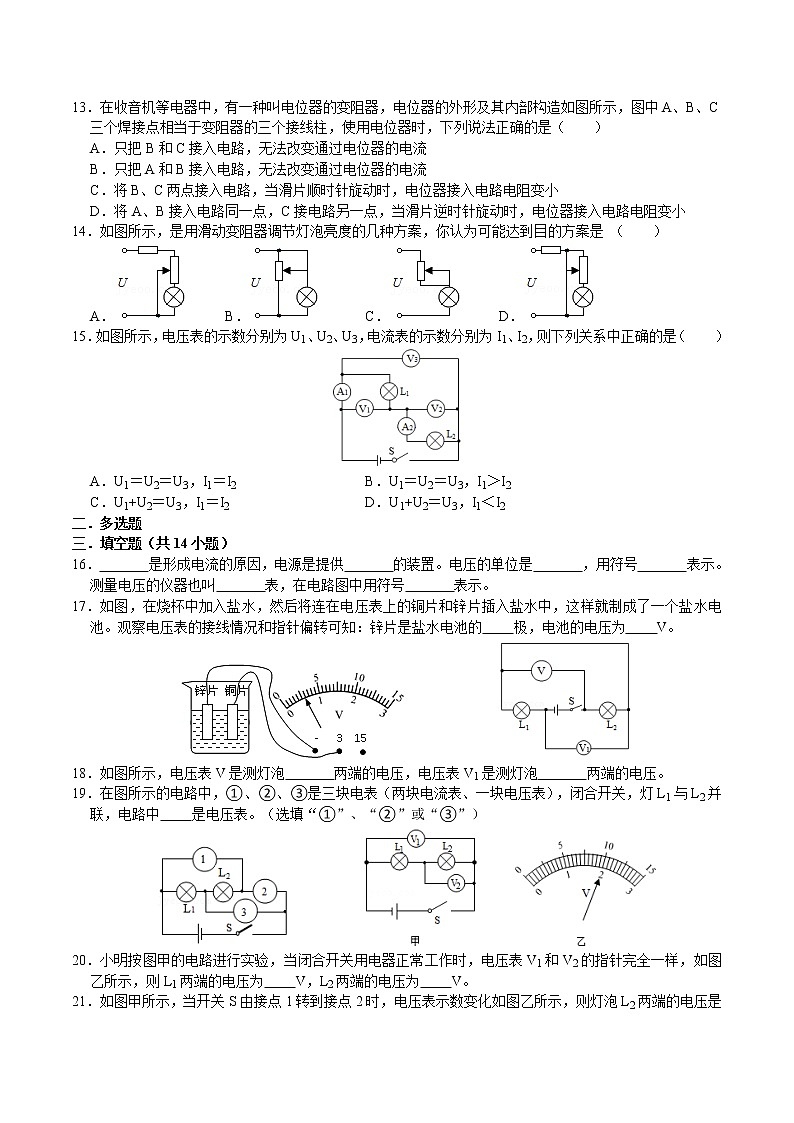

13．在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（　　）

A．只把B和C接入电路，无法改变通过电位器的电流

B．只把A和B接入电路，无法改变通过电位器的电流

C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小

D．将A、B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小

14．如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是 （　　）

A． B． C． D．

15．如图所示，电压表的示数分别为U1、U2、U3，电流表的示数分别为I1、I2，则下列关系中正确的是（　　）

A．U1＝U2＝U3，I1＝I2 B．U1＝U2＝U3，I1＞I2

C．U1+U2＝U3，I1＝I2 D．U1+U2＝U3，I1＜I2

二．多选题

三．填空题（共14小题）

16．　   　是形成电流的原因，电源是提供　   　的装置。电压的单位是　   　，用符号　   　表示。测量电压的仪器也叫　   　表，在电路图中用符号　   　表示。

17．如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线情况和指针偏转可知：锌片是盐水电池的　 　极，电池的电压为　 　V。

18．如图所示，电压表V是测灯泡　   　两端的电压，电压表V1是测灯泡　   　两端的电压。

19．在图所示的电路中，①、②、③是三块电表（两块电流表、一块电压表），闭合开关，灯L1与L2并联，电路中　 　是电压表。（选填“①”、“②”或“③”）

20．小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压为　 　V，L2两端的电压为　 　V。

21．如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是　 　V，电源电压是　 　V。

22．如图所示，开关闭合后，三只电压表V1、V2、V3的示数分别为6V、4V、2V，灯泡L1两端的电压为　 　V，L3两端的电压为　 　V。

23．刘老师在课堂上做了一个演示实验。实验器材有：玻璃泡破碎但钨丝完好的废白炽灯、标有“6V6W”的小灯泡L、蓄电池、开关S、酒精灯、火柴、导线若干。连接的电路如图所示，当闭合开关S时，小灯泡L正常发光，然后用点燃的酒精灯对白炽灯的钨丝加热，可观察到小灯泡L的亮度明显变暗，此时通过小灯泡L的电流变　 　。这个实验说明了电阻跟　 　有关。

24．两段材料相同、长度相等、横截面积不同的圆柱形导体A、B，A比B的横截面积大，它们的电阻关系是RA　 　RB；将它们串联在电路中，如图所示，则通过它们的电流关系是IA　 　IB。（以上两空均填“＞”、“＝”或“＜”）

25．如图是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的 　     　，从而减小了导线的 　     　，以达到减少输电线上电能损失的目的。

26．某种金属温度升高时，电阻变大。右图为该金属的电阻随时间变化的图象，则t2时刻的温度比tl时刻　 　（选填“高”或“低，）。当其温度降得足够低时，它的电阻将变为　 　，这种现象叫做　 　现象。

27．如图所示，电阻箱的示数是　     　Ω。

28．滑动变阻器是通过改变　            　来改变电阻的。如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与　            　接线柱接在电路的M、N两端。

四．作图题（共4小题）

29．如图所示，闭合开关S，要使R1、R2并联，请在A、B圆圈内填出电压表“V”或电流表“A”，并标出两表的“+”、“﹣”接线柱。

30．如图所示，试在甲、乙两个内选填“电压表”和“电流表”的符号，使两灯组成并联电路。

31．如图是一种调光台灯电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱。要求：旋钮带动滑片顺时针转动时，灯泡变亮请完成该电路的连接。

32．如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：

（1）两灯泡并联；（2）电流表测灯L1的电流；

（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。

五．实验探究题（共4小题）

33．在“探究串联电路电压的特点”活动中。

（1）如图所示，连接电路时，至少需要　 　根导线；实验中应选择规格　 　（相同/不同）的小灯泡。

（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是　 　（填出一种即可）。

（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？　 　，理由是　 　。

（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：　 　，改进方法是　 　。

34．某同学选用两节新电池，两个小灯泡，一个电压表。用如图甲所示电路来探究“串联电路的电压特点”。

（1）按照图甲连接电路，检查无误后闭合开关，用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC得到的数据记录在表格中，分析实验数据，可得到串联电路的电压特点是 　            　（用公式表示）。

（2）该实验换用不同规格的小灯泡进行多次实验的主要目的是 　            　（选填序号）。

A．减小实验误差    B．寻找普遍规律

（3）某次测量时，电压表的示数如图乙所示，电压为 　            　V。

（4）按照甲图连接的实物图丙是 　            　（选填“正确”或“错误”）的，此时闭合开关，电压表的示数为 　            　V。

35．“探究并联电路的电压关系”的实验电路如图所示。

（1）实验时，L1、L2应选择规格　   　（选填“相同”或“不同”）的小灯泡。

（2）闭合开关后，观察到灯泡L1比L2亮，电压表V2示数为5V，V1示数　   　5V。（填小于、等于或大于）

（3）测量一组数据后，小组交流讨论认为不能就此得出并联电路的电压规律，原因是　   　。

36．如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同；a、b、d长度相同

（1）该实验是通过观察　    　的示数间接比较导线电阻的大小。

（2）选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的　    　有关。

（3）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的　    　有关。

（4）选用导线　    　分别接入电路中，是为了探究电阻大小跟导体的横截面积有关。

（5）影响导体电阻大小因素除了上述因素外，还可能跟　    　有关。

六．计算题（共1小题）

37．如图所示电路中，电源电压不变，当开关S断开时，V1的示数为5V，V2的示数为7V；当开关S闭合时，V1的示数为9V，V2的示数为6V。求：

（1）当开关S闭合时，L2两端的电压；

（2）开关S断开时，L2两端的电压。

参考答案

一．选择题（共15小题）

1．D； 2．D； 3．C； 4．B； 5．D； 6．C； 7．C； 8．C； 9．C； 10．B； 11．D； 12．B； 13．C； 14．C； 15．C；

二．多选题

三．填空题（共14小题）

16．电压；电压；伏特；V；电压；； 17．负；0.6； 18．L2；L1； 19．②； 20．8；2； 21．4；6； 22．2；2； 23．小；温度； 24．＜；＝； 25．横截面积；电阻； 26．低；0；超导； 27．2008； 28．接入电路中电阻丝的长度；A；

四．作图题（共4小题）

29．； 30．；

31．；

32．；

五．实验探究题（共4小题）

33．6；不同；L2断路；不能；正负接线柱反接了；一次实验具有偶然性；更换规格不同的灯泡进行多次实验； 34．UAC＝UAB+UBC；B；1.2；错误；3； 35．不同；等于；只测量了一次数据，具有偶然性； 36．电流表；材料；长度；b、d；温度；

六．计算题（共1小题）

37．(1)当开关S闭合时，L2两端的电压为U2=3V;

(2)当开关S断开时，L2两端的电压为U2=2V；
