2021学年第十六章 电压 电阻综合与测试课后复习题

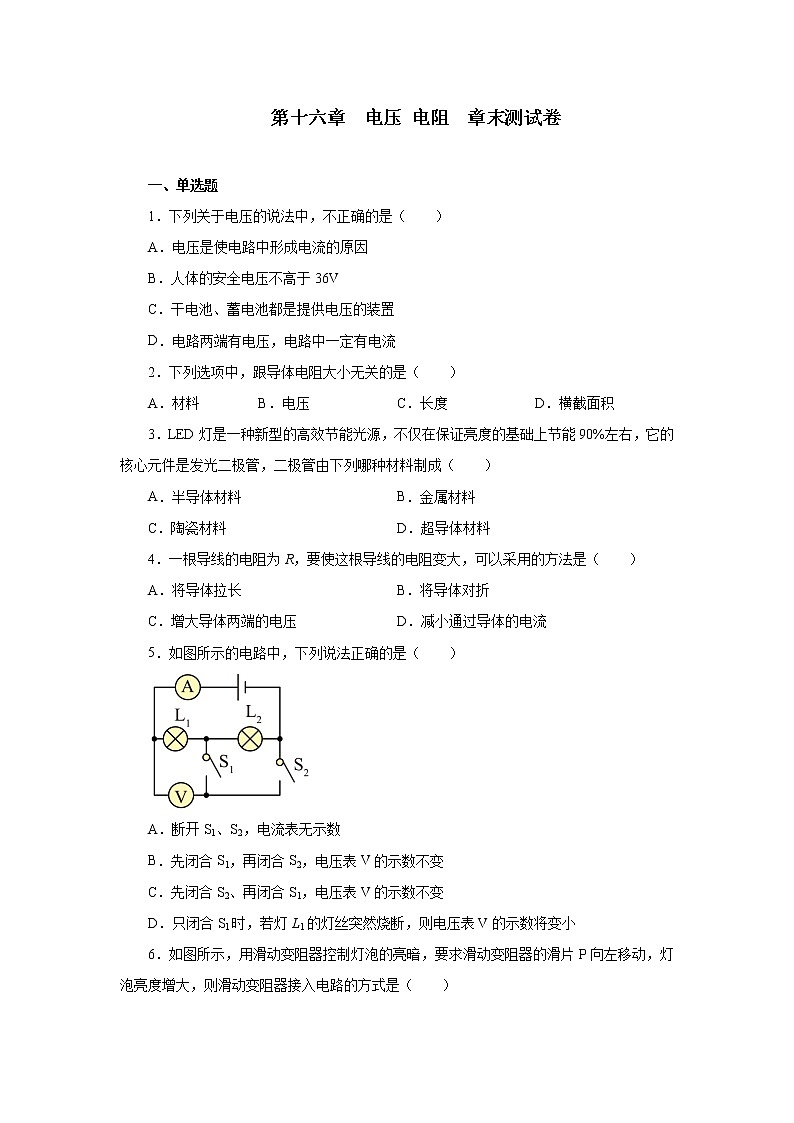

第十六章  电压 电阻  章末测试卷

一、单选题

1．下列关于电压的说法中，不正确的是（　　）

A．电压是使电路中形成电流的原因

B．人体的安全电压不高于36V

C．干电池、蓄电池都是提供电压的装置

D．电路两端有电压，电路中一定有电流

2．下列选项中，跟导体电阻大小无关的是（　　）

A．材料 B．电压 C．长度 D．横截面积

3．LED灯是一种新型的高效节能光源，不仅在保证亮度的基础上节能90%左右，它的核心元件是发光二极管，二极管由下列哪种材料制成（　　）

A．半导体材料 B．金属材料

C．陶瓷材料 D．超导体材料

4．一根导线的电阻为R，要使这根导线的电阻变大，可以采用的方法是（　　）

A．将导体拉长 B．将导体对折

C．增大导体两端的电压 D．减小通过导体的电流

5．如图所示的电路中，下列说法正确的是（　　）

A．断开S1、S2，电流表无示数

B．先闭合S1，再闭合S2，电压表V的示数不变

C．先闭合S2、再闭合S1，电压表V的示数不变

D．只闭合S1时，若灯L1的灯丝突然烧断，则电压表V的示数将变小

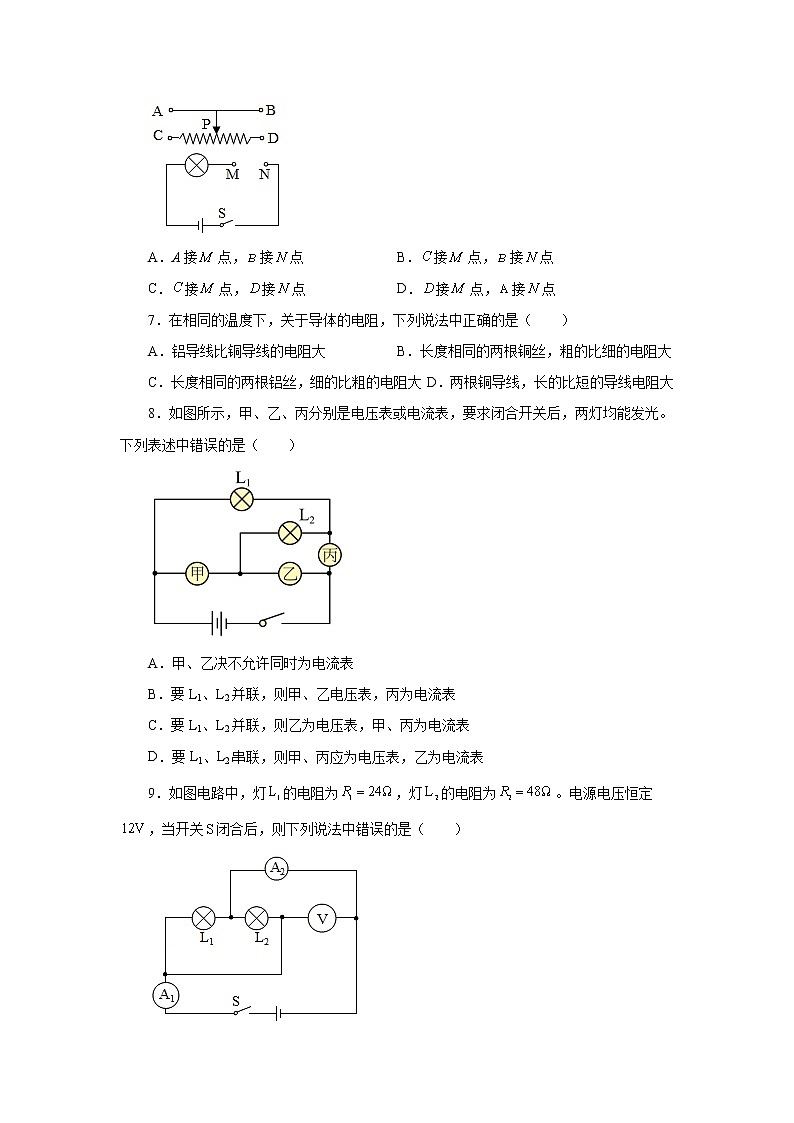

6．如图所示，用滑动变阻器控制灯泡的亮暗，要求滑动变阻器的滑片P向左移动，灯泡亮度增大，则滑动变阻器接入电路的方式是（　　）

A．A接点，接点 B．接点，接点

C．接点，接点 D．接点，接点

7．在相同的温度下，关于导体的电阻，下列说法中正确的是（　　）

A．铝导线比铜导线的电阻大 B．长度相同的两根铜丝，粗的比细的电阻大

C．长度相同的两根铝丝，细的比粗的电阻大 D．两根铜导线，长的比短的导线电阻大

8．如图所示，甲、乙、丙分别是电压表或电流表，要求闭合开关后，两灯均能发光。下列表述中错误的是（　　）

A．甲、乙决不允许同时为电流表

B．要L1、L2并联，则甲、乙电压表，丙为电流表

C．要L1、L2并联，则乙为电压表，甲、丙为电流表

D．要L1、L2串联，则甲、丙应为电压表，乙为电流表

9．如图电路中，灯的电阻为，灯的电阻为。电源电压恒定，当开关闭合后，则下列说法中错误的是（　　）

A．电流表1和2的示数相同 B．电流表2的示数为

C．电流表1的示数为 D．电压表测的是两端电压

10．如图，电源电压恒为3 V。当闭合开关S时，两只电表均有示数。通电一会，发现一只电表示数增大，另一只电表示数减小，故障只发生在R1或R2上，则下列判断正确的是（　　）

A．R1短路，此时电压表示数为3 V B．R2短路，此时电压表示数为0 V

C．R1断路，此时电压表示数为3 V D．R2断路，此时电压表示数为0 V

11．如图所示的电路，只闭合S1时电压表的示数为U1，电流表的示数为I1；若S1、S2同时闭合时电压表的示数为U2，电流表的示数为I2。下列关于电流和电压值的大小关系正确的是（　　）

A．I1= I 2；U1> U 2 B． I 1< I 2；U 1> U 2

C．I1> I 2；U 1<U 2 D． I 1= I 2；U 1< U 2

12．小南设计了一种输液提示器，在护士站也能够观察到病人输液药袋中药量的变化，药袋用弹簧悬挂，“”是用电表改造而成的药量表，如图所示。下列说法正确的是（　　）

A．药量表由电压表改造而成，药液量减少时示数变小

B．药量表由电压表改造而成，药液量减少时示数变大

C．药量表由电流表改造而成，药液量减少时示数变小

D．药量表由电流表改造而成，药液量减少时示数变大

13．如图所示，电源两端电压保持6V不变，a、b、c为电表，L1、L2、L3为相同规格的小灯泡，所有元件均完好，闭合开关，下列说法正确的是（　　）

A．若a、b、c均为电流表，则L1、L2、L3都发光

B．若a、c为电流表，b为电压表，则仅有L2、L3发光

C．若a为电流表，b、c为电压表，则仅有L1发光，且c的读数为Uc=0V

D．若b、c为电流表，a为电压表，则仅有L3发光，且a的读数为Ua=6V

14．用如图所示电路探究串联电路的电压规律，下列说法正确的是（　　）

A．电压表不能直接测量电源电压

B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点

C．实验得到的结论为：串联电路电压处处相等

D．改变两个小灯泡的规格，重复实验，是为了减小实验误差

15．如图所示，当开关S、S1均闭合时A、A1、A2的示数分别是3A、2A和1A，电压表示数为3V；当把S1断开时，则（　　）

A．A表示数为0A B．A1表示数为2A

C．A2表示数为1A D．V表示数为0V

二、填空题

16．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转与接线，可知___________片是它的正极。

17．如图所示，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯是________（填“导体”或“绝缘体”）。小夹子在铅笔芯上滑动的过程中，铅笔芯接入电路的_________影响了电阻的大小，导致小灯泡的亮度发生了变化。

18．如图所示，闭合开关，电压表和的示数分别为和，则两端的电压是___________，两端的电压是___________。

19．如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则 两端的电压 ___________V，电源电压___________V。

20．如图所示，电源电压9V保持不变，当开关闭合时，电压表示数为3V，则此时灯泡L1两端的电压___________V；如果用一根导线接在L1两端，合开关后，电压表的示数将___________ 3V选填“大于”、“小于”或“等于”）。

21．如图所示实验，将开关闭合，灯泡发光较亮；当用酒精灯加热金属灯丝后，结果灯泡亮度变暗，电流表读数变___________，这种现象说明导体的电阻跟温度有关，金属材料制成的电阻一般会随温度升高而___________。

22．实验室中有一铭牌上标有“20Ω  2A”字样的滑动变阻器，此变阻器是通过改变________，从而控制电路中电流的变化。铭牌上标有“20Ω  2A”字样，其中2A的含义是________。

三、作图题

23．在如图所示的电路中，请在○里填上适当的电表符号，使之成为正确的电路图。

24．如图要测量小灯泡两端的电压，请找出那根连错的导线，在这根导线上画“”，并用笔画线重新画出一根正确连接的。

25．在如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯光变暗，请你用笔画线代替导线将滑动变阻器连入电路。

26．请在如图的电路图相应的位置填上电源和电流表的符号，使电压表测量小灯泡两端电压。

四、实验题

27．在探究影响导体电阻大小的因素时，实验室提供了4根电阻丝，规格、材料如表中所示，小兵、小红两位同学做出了如下猜想：

①导体电阻与导体的长度有关；

②导体电阻与导体的横截面积有关；

③导体电阻与导体的材料有关；

为了验证上述猜想，他们设计了如图所示的实验电路；

（1）如图所示“探究影响导体电阻大小因素”的实验，在M、N之间分别接上不同的导体，则通过观察灯泡的亮度和______来比较导体中电阻的大小，这种研究方法叫做______法；

（2）为了验证上述猜想③，应该选用编号______两根电阻丝进行实验；

（3）如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想______（填序号）；

（4）为了验证猜想①，分别将A和B两电阻丝接入电路中M、N两点间时，电阻丝A接入时电流表示数较大，由此得到的结论是：材料与横截面积相同的电阻，长度越______（选填“长”或“短”），电阻越大。

28．小明在深究“串联电路电压的规律”实验中：

（1）按如图甲所示连接电路，闭合开关后，发现电压表出现了如图乙所示的现象，则他下一步应该进行的操作是：_________ ；

（2）改正电路后，闭合开关进行实验，分别测出L1两端电压、L2两端电压和L1、L2两端的总电压记录在表格中， 其中L2两端的电压如图丙所示，则L2两端的电压为___________ V；

（3）小明分析实验数据得出结论：

①串联电路两端的电压等于各部分电路两端电压之和；

②串联电路中，各部分电路两端电压相等。

交流评估：结合实验数据及小明获得结论，你认为本实验在设计方案上存在的两个不足之处是________、__________。由此对实验结论带来的影响是_________。

参考答案

1．D

2．B

3．A

4．A

5．C

6．B

7．C

8．B

9．B

10．B

11．C

12．C

13．D

14．B

15．B

16．铜

17．导体    长度

18．3    7

19．2.3    6.0

20．6    大于

21．小    增大

22．接入电路中电阻丝的长度    滑动变阻器允许通过的最大电流为2A

23．


24．

25．

26．

27．电流表示数    转换    A、D    ②    长

28．换用新的干电池    1.2    选用了相同规格的灯泡做实验    测出了一组实验数据，实验次数太少    实验结论错误或不具有普遍性
