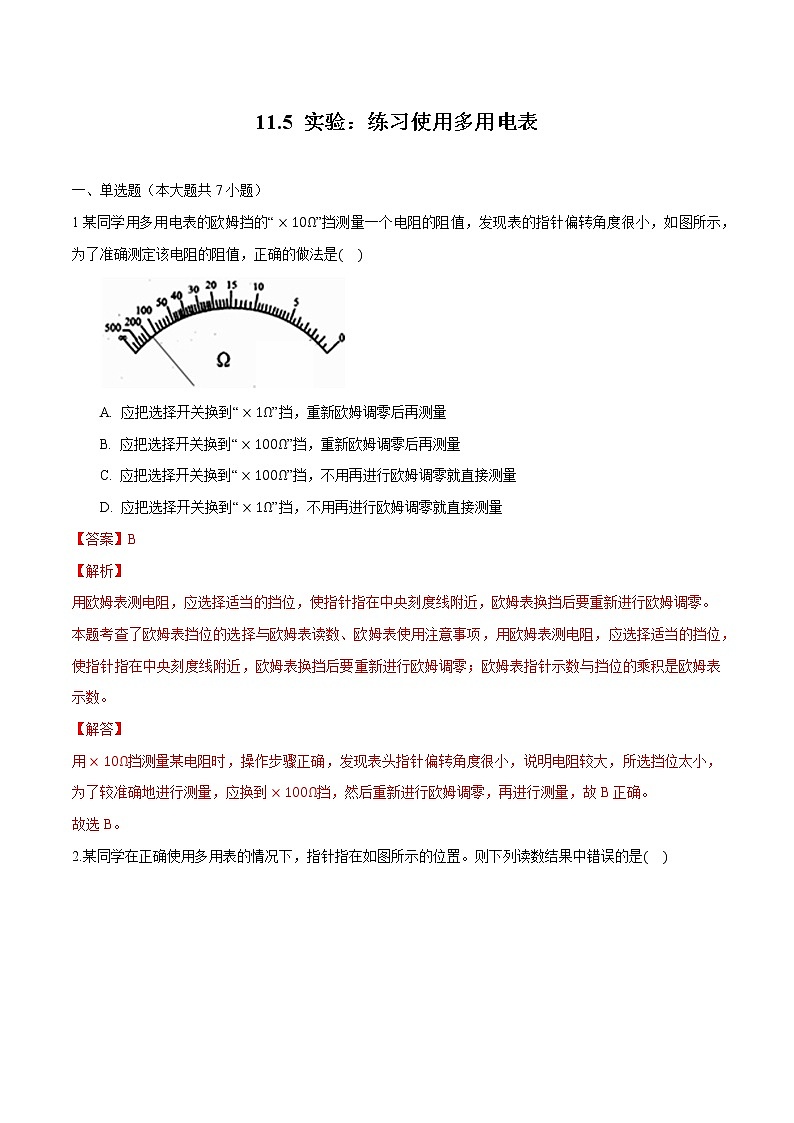

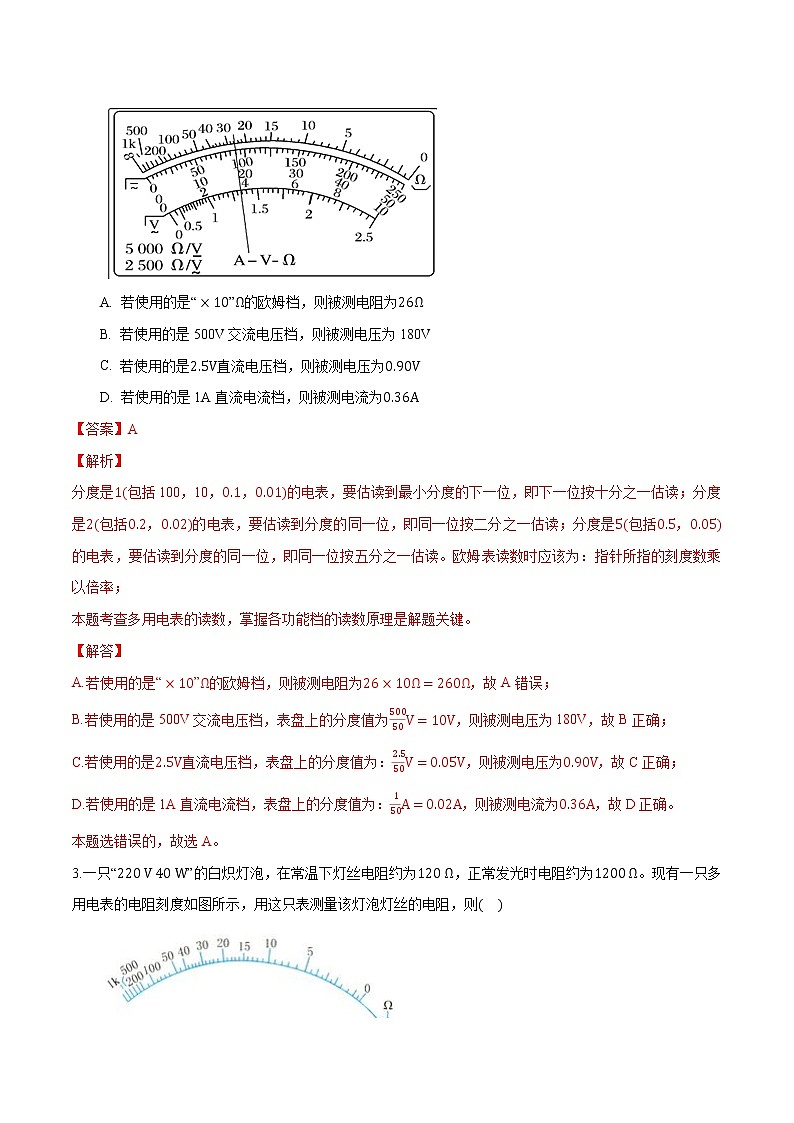

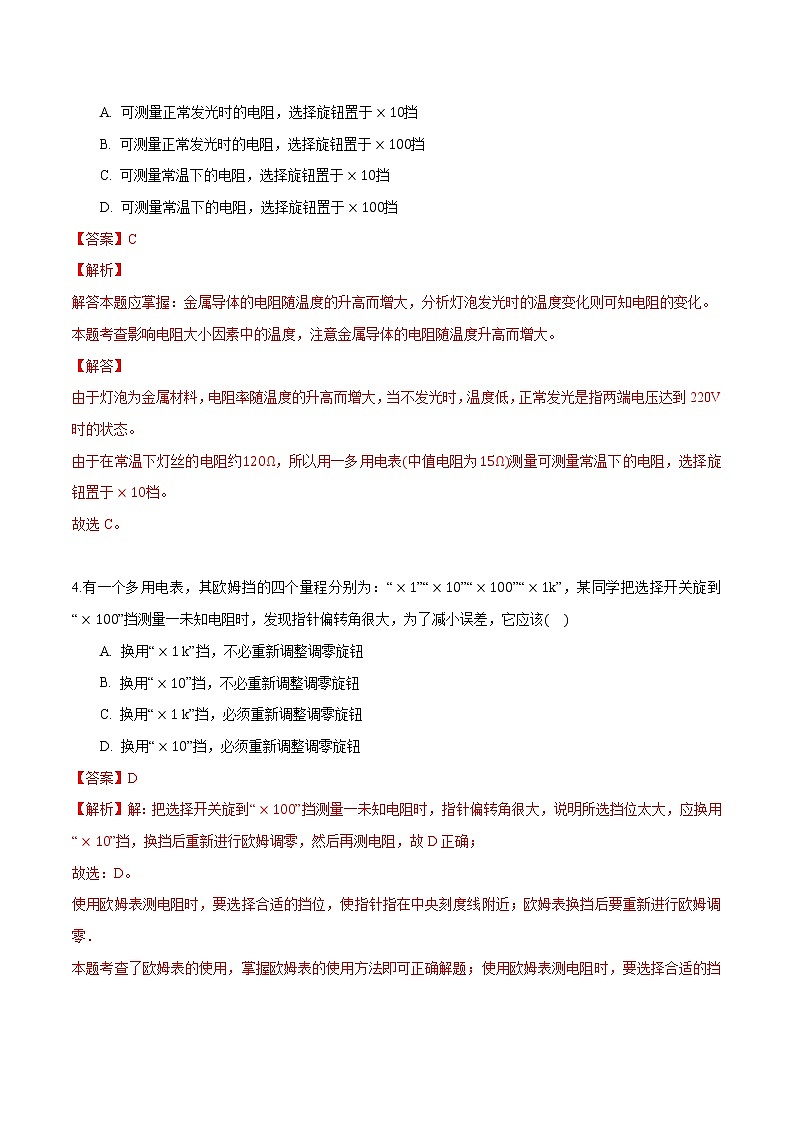

11.5 实验：练习使用多用电表一、单选题（本大题共7小题）1某同学用多用电表的欧姆挡的“×10Ω”挡测量一个电阻的阻值，发现表的指针偏转角度很小，如图所示，为了准确测定该电阻的阻值，正确的做法是( )A. 应把选择开关换到“×1Ω”挡，重新欧姆调零后再测量 B. 应把选择开关换到“×100Ω”挡，重新欧姆调零后再测量 C. 应把选择开关换到“×100Ω”挡，不用再进行欧姆调零就直接测量 D. 应把选择开关换到“×1Ω”挡，不用再进行欧姆调零就直接测量【答案】B【解析】 用欧姆表测电阻，应选择适当的挡位，使指针指在中央刻度线附近，欧姆表换挡后要重新进行欧姆调零。 本题考查了欧姆表挡位的选择与欧姆表读数、欧姆表使用注意事项，用欧姆表测电阻，应选择适当的挡位，使指针指在中央刻度线附近，欧姆表换挡后要重新进行欧姆调零；欧姆表指针示数与挡位的乘积是欧姆表示数。 【解答】 用×10Ω挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，说明电阻较大，所选挡位太小，为了较准确地进行测量，应换到×100Ω挡，然后重新进行欧姆调零，再进行测量，故B正确。 故选B。 2.某同学在正确使用多用表的情况下，指针指在如图所示的位置。则下列读数结果中错误的是( )A. 若使用的是“×10”Ω的欧姆档，则被测电阻为26Ω B. 若使用的是500V交流电压档，则被测电压为180V C. 若使用的是2.5V直流电压档，则被测电压为0.90V D. 若使用的是1A直流电流档，则被测电流为0.36A【答案】A【解析】 分度是1(包括100，10，0.1，0.01)的电表，要估读到最小分度的下一位，即下一位按十分之一估读；分度是2(包括0.2，0.02)的电表，要估读到分度的同一位，即同一位按二分之一估读；分度是5(包括0.5，0.05)的电表，要估读到分度的同一位，即同一位按五分之一估读。欧姆表读数时应该为：指针所指的刻度数乘以倍率； 本题考查多用电表的读数，掌握各功能档的读数原理是解题关键。 【解答】 A.若使用的是“×10”Ω的欧姆档，则被测电阻为26×10Ω=260Ω，故A错误； B.若使用的是500V交流电压档，表盘上的分度值为50050V=10V，则被测电压为180V，故B正确； C.若使用的是2.5V直流电压档，表盘上的分度值为：2.550V=0.05V，则被测电压为0.90V，故C正确； D.若使用的是1A直流电流档，表盘上的分度值为：150A=0.02A，则被测电流为0.36A，故D正确。 本题选错误的，故选A。 3.一只“220 V 40 W”的白炽灯泡，在常温下灯丝电阻约为120 Ω，正常发光时电阻约为1200 Ω。现有一只多用电表的电阻刻度如图所示，用这只表测量该灯泡灯丝的电阻，则( )A. 可测量正常发光时的电阻，选择旋钮置于×10挡 B. 可测量正常发光时的电阻，选择旋钮置于×100挡 C. 可测量常温下的电阻，选择旋钮置于×10挡 D. 可测量常温下的电阻，选择旋钮置于×100挡【答案】C【解析】解答本题应掌握：金属导体的电阻随温度的升高而增大，分析灯泡发光时的温度变化则可知电阻的变化。本题考查影响电阻大小因素中的温度，注意金属导体的电阻随温度升高而增大。【解答】由于灯泡为金属材料，电阻率随温度的升高而增大，当不发光时，温度低，正常发光是指两端电压达到220V时的状态。 由于在常温下灯丝的电阻约120Ω，所以用一多用电表(中值电阻为15Ω)测量可测量常温下的电阻，选择旋钮置于×10档。 故选C。 4.有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该( )A. 换用“×1 k”挡，不必重新调整调零旋钮 B. 换用“×10”挡，不必重新调整调零旋钮 C. 换用“×1 k”挡，必须重新调整调零旋钮 D. 换用“×10”挡，必须重新调整调零旋钮【答案】D【解析】解：把选择开关旋到“×100”挡测量一未知电阻时，指针偏转角很大，说明所选挡位太大，应换用“×10”挡，换挡后重新进行欧姆调零，然后再测电阻，故D正确； 故选：D。 使用欧姆表测电阻时，要选择合适的挡位，使指针指在中央刻度线附近；欧姆表换挡后要重新进行欧姆调零． 本题考查了欧姆表的使用，掌握欧姆表的使用方法即可正确解题；使用欧姆表测电阻时，要选择合适的挡位，使指针指在中央刻度线附近；欧姆表换挡后要重新进行欧姆调零． 5.关于指针式多用电表的使用，下列说法正确的是( )A. 测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡 B. 测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧 C. 欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻 D. 测电流时，电流从红表笔流入多用电表，黑表笔流出【答案】D【解析】解：A、测电阻时指针偏转至靠近刻度盘最右端附近；即电表指针偏转角度太大，所测的电阻值读数比较小，则应换用倍率较小的挡位，调零后再测电阻，故A错误； B、测电路中某个电阻的阻值时，一定要将该电阻与其它元件断开，避免测量出现较大误差，包括人体也不能与表笔的金属部分接触，故B错误； C、欧姆表换挡后，重新进行欧姆调零，然后再使用多用电表测电阻，故C错误； D、无论是测电流，还是测电压，电流都是从红表笔流入，从黑表笔流出，故D正确。 故选：D。 测量电路中的某个电阻，应该把该电阻与电路断开，电流要从红表笔流入，测量电阻时要选择适当的挡位，使电表的指针指在刻度盘的中央附近；指针偏转过大，应将选择倍率较小的挡位，且重新欧姆调零。 本题考查了多用电表分别充当电流表与电压表、欧姆表的使用方法及注意事项，是一道基础题。 6.多用电表在选择不同的挡位时，在电路中有不同的连接方式，则下述正确的是( )A. 当多用电表调至电压挡时按电路图①连接，然后闭合开关 B. 当多用电表调至电流挡时按电路图②连接，然后闭合开关 C. 当多用电表调至欧姆挡时按电路图③连接，然后闭合开关 D. 当用多用电表测量二极管的反向电阻时，按电路图④连接【答案】B【解析】解：AB、测电压或电流时，红表笔应接电势高的点，黑表笔应接电势低的点，所以电路图①连接方式错误，电路图②连接方式正确，故A错误，B正确； C、测电阻时，应将电阻从电路中断开，故C错误； D、由于黑表笔接的是内部电源的正极，所以测二极管的反向电阻时，黑表笔应接二极管的负极，电路图④连接反了，故D错误。 故选：B。 测电压或电流时，红表笔应接电势高的点；测电阻时，应将电阻从电路中断开；多用电表在测二极管的反向电阻时，黑表笔应接二极管的负极。 本题考查的是多用电表的使用，要求学生掌握电流流向为红进黑出，同时测电阻时，应将电阻从电路中断开。 7.下列关于多用电表的说法，正确的是( )A. 用多用电表测量直流电流时，红、黑两表笔中黑表笔电势较高 B. 用多用电表测量直流电压时，红、黑两表笔中黑表笔电势较低 C. 用多用电表测量电阻时，红、黑两表笔中黑表笔电势较低 D. 用多用电表测量电阻时，红黑两表笔电势相等【答案】B【解析】解：AB、用多用电表测直流电流，电压时，多用表内部不连接电池，电流由红表笔流入，由黒表笔流出，红表笔电势高，黑表笔电势较低，故A错误，B正确。 CD、用多用电表测电阻时，多用电表有内置电源，黒表笔与电源的正极相连，则黑表笔的电势高。故CD错误 故选：B。 不论测量什么量，经过多用表的电流总时从红表笔进入，由黒表笔流出。 本题考查了多用电表表笔电势的高低，知道多用电表的结构与使用方法即可正确解题。 二、实验题（本大题共3小题）8.用多用电表的欧姆挡测量一未知电阻的阻值。若将选择倍率的旋钮拨至“×100”挡时，测量时指针停在刻度盘0 Ω附近处，为了提高测量的精确性，有下列可供选择的步骤：A.将两根表笔短接B.将选择开关拨至“×1 k”挡C.将选择开关拨至“×10”挡D.将两根表笔分别接触待测电阻的两端，记下读数E.调节调零电阻，使指针停在0 Ω刻线处F.将选择开关拨至交流电压最高挡将上述必要的步骤选出来，这些必要步骤的合理顺序是_____________ (填写步骤前的代号)；若操作正确，上述D步骤中，指针偏转情况如图所示，则此未知电阻的阻值Rx= ___________。【答案】CAEDF； 150Ω。【解析】欧姆表指针指在中间附近时，读数最准确；欧姆表每次使用应该先选挡位，然后欧姆调零，最后测量；再换挡位、测量；最后调到交流最大电压挡；欧姆表读数等于表盘读数乘以倍率。本题考查了欧姆表的使用注意事项、欧姆表读数，用欧姆表测电阻时要选择合适的挡位，使指针指针表盘中央刻度线附近，欧姆表换挡后要重新进行欧姆调零。【解答】用多用电表的欧姆挡测未知电阻时，指针停在中值(中心位置)附近时测量误差较小，当用“×100Ω”的挡测量时，指针停在0Ω附近，说明该待测电阻的阻值相对该挡比较小，为了提高测量精度，应接低倍率“×10 Ω”的挡来测量，换挡之后，必须重新调零，之后再接入未知电阻进行测量和读取数据，测后暂不使用此多用电表，应将选择开关置于交流电压最高挡上，这是为了安全，保证电表不被意外损坏，如下次再使用这个表测电流、电压等其他量时，一旦忘了选挡，用交流电压最高挡虽然测不出正确结果，但不会把电表烧坏。因此合理的实验步骤是：CAEDF；由图象表盘可知，待测电阻阻值为：15×10Ω=150Ω。故答案为CAEDF； 150Ω。 9.如图所示为多用电表的刻度盘。若选用倍率为“×100”的欧姆挡测电阻时，表针如图所示，则：(1)所测电阻的阻值为________Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”“×100”或“×1 k”)。(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为__________mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________mA。(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为________V。【答案】(1)1.5×10 3×1 k (2)30.7(30.5～30.9都正确) 153(152～154都正确) (3)6.1【解析】 做欧姆表使用时，“0”刻度在最右端，注意表盘读数乘以倍率即为电阻值；测电压或电流时看清楚量程，然后计算一大格表示多少，一小格表示多少，最后读数即可。 最小刻度是1、或0.1等的读数时要读到最小刻度的下一位，最小刻度是2、5的或是0.2、0.5等的读数时要读到本位，即和最小刻度相同的位数。若最小刻度是2、0.2的，不足半格的舍弃，超半格的安半格读数。 【解答】 (1)欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为1.5×10 3 Ω；测2.0×10 4 Ω电阻时应选“×1 k”的欧姆挡。(2)选用量程为50 mA直流电流挡，则每一大格表示10 mA，每一小格表示1 mA，测量的精确度为1 mA，应估读到0.1 mA(此时为1/10估读)，指针对应的读数为30.7 mA；选择量程为250 mA的电流挡，则每一大格表示50 mA，每一小格表示5 mA，测量的精确度为5 mA，应估读到1 mA(此时为1/5估读)，指针对应的读数为153 mA。(3)选择10 V电压挡，则每一大格表示2 V，每一小格表示0.2 V，测量的精确度为0.2 V，应估读到0.1 V(此时应为1/2估读)，指针对应的读数为6.1 V。故答案为 (1)1.5×10 3×1 k (2)30.7(30.5～30.9都正确) 153(152～154都正确) (3)6.1 10.(1)用螺旋测微器测量合金丝的直径，从图中的示数可读出合金丝的直径为______mm． (2)用游标卡尺可以测量某些工件的外径．在测量时，示数如图所示，则读数为_______mm． (3)某同学为了测定一只电阻的阻值，采用了如下方法：用多用电表粗测：多用电表电阻挡有4个倍率：分别为×1k、×100、×10、×1.该同学选择×10倍率，用正确的操作步骤测量时，发现指针偏转角度太大(指针位置如图中虚线所示).①为了较准确地进行测量，应该选择__________倍率(选填“×1k”、“×100”、“×1”)，并重新欧姆调零，正确操作测量并读数，若这时刻度盘上的指针位置如图中实线所示，测量结果是_________Ω ②该同学用伏安法继续测定这只电阻的阻值，除被测电阻外，还有如下实验仪器：A.直流电源(电压3 V，内阻不计) B.电压表V1(量程：0～3V，内阻约为15kΩ)C.电压表V2(量程：0～15V，内阻约为25kΩ) D.电流表A1(量程：0～25 mA，内阻约为10Ω) E.电流表A2(量程：0～250mA，内阻约为1Ω) F.滑动变阻器一只，阻值0～10 Ω G.电键一只，导线若干在上述仪器中，电压表应选择_____(填“V1”或“V2”)，电流表应选择_____(填“A1”或“A2”)．③若要求实验过程电压表的读数能够从零开始调节，以下电路图应该选择______电路．A. B．C. D．【答案】(1)0.410mm； (2)11.50mm； (3)①×1；12Ω(或12.0Ω)； ②V1； A2； ③C【解析】(1)本题主要考查螺旋测微器的使用。 螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读，注意其精度是0.01mm。 【解答】 螺旋测微器的固定刻度读数为0mm，可动刻度的读数为：0.01mm×41.0=0.410mm，故合金丝的直径为d=0.410mm。 故答案为： 0.410； (2)本题主要考查游标卡尺的使用。 游标卡尺读数的方法是主尺读数加上游标读数，不需估读。 【解答】 游标卡尺的固定刻度读数为11mm，游标尺上第10个刻度和主尺上的某一刻度对齐，因此游标读数为0.05×10mm=0.50mm，所以最终读数为：11mm+0.50mm=11.50mm。 故答案为： 11.50； (3)本题主要考查练习使用多用电表及伏安法测电阻。 ①明确欧姆表的工作原理及读数方法，特别是倍率的选择方法； ②根据欧姆定律估算出通过待测电阻的电流，从而选出电流表量程； ③题的关键是根据伏安法测电阻中电流表内接与外接的选择方法来选择电流表的内接法，以及由于变阻器的全电阻远小于待测电阻从而应用分压式接法． 【解答】 ①选择×10倍率时指针偏转过大，说明倍率选择较大，应换用倍率×1的档； 欧姆表的读数为R=12×1Ω=12Ω； ②因电源电动势为3V，所以电压表应选V1，由欧姆定律可知通过待测电阻的最大电流为I=URx=312A=0.25A=250mA，所以电流表应选 A 2； ③ 因RVRx>RxRA，所以电流表应选外接法；由于滑动变阻器的全电阻与待测电阻相差不多及要求实验过程电压表的读数能够从零开始调节，所以变阻器应用分压式接法，故应选C电路。 故答案为：(1)0.410mm； (2)11.50mm； (3)①×1；12Ω(或12.0Ω)； ②V1； A2； ③C。
