人教版 (2019)必修 第三册3 实验:导体电阻率的测量学案及答案
展开电阻的测量
培优目标:1.知道滑动变阻器的工作原理。2.能运用伏安法测电阻,解决实际问题。3.能运用一些方法测电阻,解决实际问题。
考点1 伏安法测电阻
一、电流表的内接法和外接法
1.两种接法的比较
接法 比较内容 | 内接法 | 外接法 |
电路 | ||
误差分析 | 电压表示数:UV=UR+UA>UR 电流表示数:IA=IR R测==R+RA>=R | 电压表示数:UV=UR 电流表示数:IA=IR+IV>IR R测==<=R |
误差来源 | 电流表分压作用 | 电压表分流作用 |
两种电路 的选择 | R越大,UR越接近UV,R测越接近R,该电路适合测大电阻,当R≫RA时选用 | R越小,IR越接近IA,R测越接近R,该电路适合测小电阻,当R≪RV时选用 |
口诀 | 大内大 | 小外小 |
2.内接法和外接法的选择
(1)直接比较法:适用于R、RA、RV的大小大致可以估计时,当R≫RA时,采用内接法;当R≪RV时,采用外接法。即大电阻用内接法,小电阻用外接法,可记忆为“大内小外”。
(2)公式计算法:
当R>时,用内接法;
当R<时,用外接法;
当R=时,两种接法效果相同。
(3)试触法:适用于R、RA、RV的阻值大小都不确定的情况,如图所示,把电压表的接线端分别接b、c两点,观察两电表的示数变化。若电流表的示数变化明显,说明电压表的分流对电路影响大,应选用内接法;若电压表的示数有明显变化,说明电流表的分压作用对电路影响大,所以应选用外接法。
(4)已知电流表内阻用内接法,已知电压表内阻用外接法。
【典例1】 在伏安法测电阻的实验中,待测电阻Rx的阻值约为200 Ω,电压表的内阻约为2 kΩ,电流表的内阻约为10 Ω,测量电路中电流表的连接方式如图(a)(b)所示,若将图中测得的电阻值分别记为Rx1和Rx2,则________(选填“Rx1”或“Rx2”)更接近待测电阻的真实值,且测量值Rx1________(选填“大于”“等于”或“小于”)真实值,测量值Rx2________(选填“大于”“等于”或“小于”)真实值。
图(a) 图(b)
[解析] 由题意可知:==20,==10,则>,故电流表采用内接法时误差较小,则Rx1更接近待测电阻的真实值,但由于电流表采用内接法,电压的测量值偏大,由欧姆定律可知,电阻Rx1测量值大于真实值;图(b)采用电流表外接法,由于电压表的分流使电流表示数偏大,则由欧姆定律可知,测量值Rx2小于真实值。
[答案] Rx1 大于 小于
二、滑动变阻器的分压式和限流式
1.滑动变阻器的两种接法及其作用
两种接法 比较内容 | 限流接法 | 分压接法 |
电路(图中R 为负载电阻, R0为滑动变阻器) | ||
闭合开关前滑 片位置 | 滑动触头在最左端,即保证滑动变阻器接入电路中的阻值最大 | 滑动触头在最左端,即开始时R两端的电压为零 |
负载两端的电 压调节范围 | U~U | 0~U |
通过负载的电流 调节范围 | ~ | 0~ |
2.两种接法的特点
(1)限流式接法耗能低,但电压调节范围小。
(2)分压式接法电压调节范围大,并且可从零开始变化。

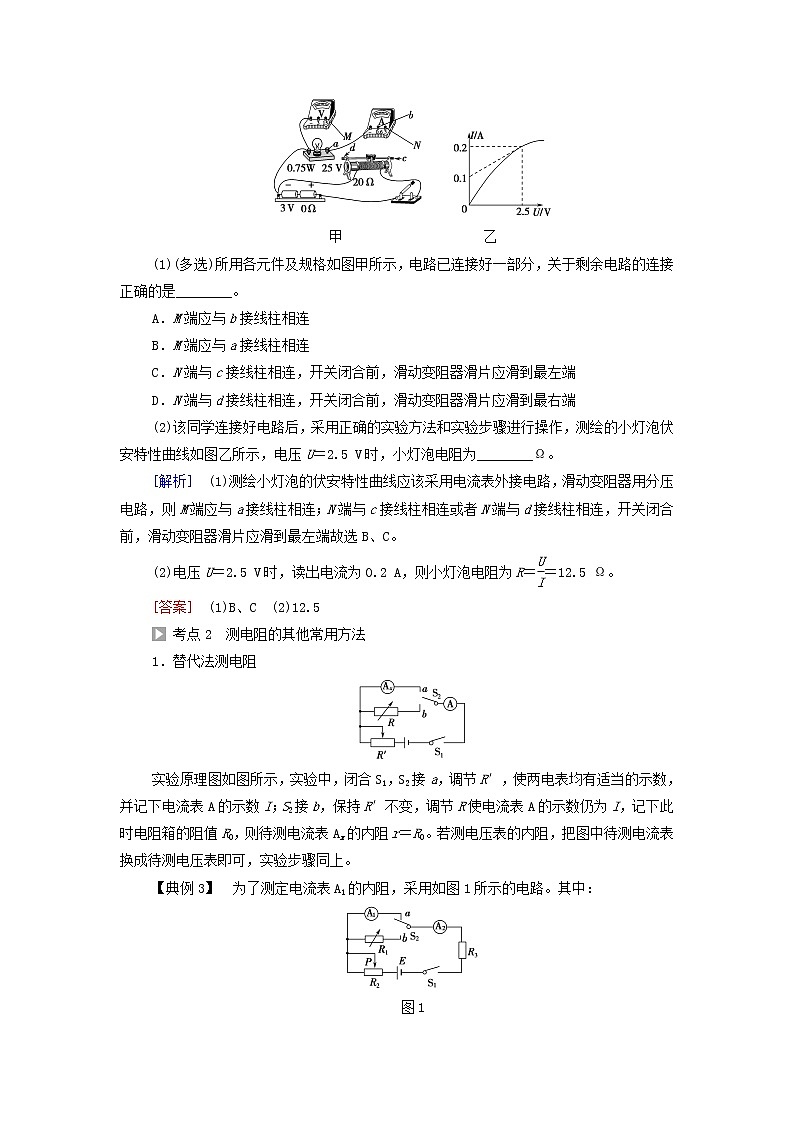

【典例2】 某同学在“测绘小灯泡的伏安特性曲线”实验中:
甲 乙
(1)(多选)所用各元件及规格如图甲所示,电路已连接好一部分,关于剩余电路的连接正确的是________。
A.M端应与b接线柱相连
B.M端应与a接线柱相连
C.N端与c接线柱相连,开关闭合前,滑动变阻器滑片应滑到最左端
D.N端与d接线柱相连,开关闭合前,滑动变阻器滑片应滑到最右端
(2)该同学连接好电路后,采用正确的实验方法和实验步骤进行操作,测绘的小灯泡伏安特性曲线如图乙所示,电压U=2.5 V时,小灯泡电阻为________Ω。
[解析] (1)测绘小灯泡的伏安特性曲线应该采用电流表外接电路,滑动变阻器用分压电路,则M端应与a接线柱相连;N端与c接线柱相连或者N端与d接线柱相连,开关闭合前,滑动变阻器滑片应滑到最左端故选B、C。
(2)电压U=2.5 V时,读出电流为0.2 A,则小灯泡电阻为R==12.5 Ω。
[答案] (1)B、C (2)12.5
考点2 测电阻的其他常用方法
1.替代法测电阻
实验原理图如图所示,实验中,闭合S1,S2接a,调节R′,使两电表均有适当的示数,并记下电流表A的示数I;S2接b,保持R′不变,调节R使电流表A的示数仍为I,记下此时电阻箱的阻值R0,则待测电流表Ax的内阻r=R0。若测电压表的内阻,把图中待测电流表换成待测电压表即可,实验步骤同上。
【典例3】 为了测定电流表A1的内阻,采用如图1所示的电路。其中:
图1
A1是待测电流表,量程为300 μA,内阻约为100 Ω;
A2是标准电流表,量程是200 μA;
R1是电阻箱,阻值范围0~999.9 Ω;
R2是滑动变阻器;
R3是保护电阻;
E是电池组,电动势为4 V,内阻不计;
S1是单刀单掷开关,S2是单刀双掷开关。
(1)根据电路图,请在下面实物图(图2)中画出连线,将器材连接成实验电路。
图2 图3
(2)连接好电路,将开关S2扳到接点a处,接通开关S1,调整滑动变阻器R2使电流表A2的读数是150 μA;然后将开关S2扳到接点b处,保持R2不变,调节电阻箱R1,使A2的读数仍为150 μA。若此时电阻箱各旋钮的位置如图3所示,电阻箱R1的阻值是________Ω,则待测电流表A1的内阻Rg=________Ω。
[解析] (1)根据原理图从电源的正极出发,逐步连接实物如图:
(2)电阻箱的阻值大小,读数为:(10 000×0+1 000×0+100×0+10×8+1×6+0.1×3)Ω=86.3 Ω。电阻箱表示的阻值大小等于被测电流表的内阻,所以电流表的内阻为86.3 Ω。
[答案] (1)图见解析 (2)86.3 86.3
2.半偏法测电阻
半偏法测两种电表内阻的比较
项目 | 电流半偏法 | 电压半偏法 |
电路图 | ||
实验 步骤 | 先断开S2,闭合S1,调节R1使电流表满偏,然后闭合S2接上电阻箱,并调节它使电流表半偏,由于总电流几乎不变,电流表和R2上各有一半电流通过(R1>Rg),意味着它们电阻相等,此时读出电阻箱的电阻,即为电流表的内阻Rg=R2 | 先闭合S,调节电阻箱R2=0,再调节R1使电压表指针满偏,保持变阻器电阻R1不变,调节R2使电压表指针半偏,记下R2的值。若RV≫R1,则有RV=R2 |
误差 分析 | R测量<R真实 | R测量>R真实 |
【典例4】 某物理兴趣小组要将一个内阻未知的电流表改装成量程为3 V的电压表,为此他们用图示电路测定该电流表的内阻,实验室可提供的器材如下:
A.电流表G:满偏电流为3 00 μA,内阻未知;
B.干电池E:电动势为3 V,内阻未知;
C.滑动变阻器R1:最大阻值约为5 kΩ,额定电流为1 A
D.滑动变阻器R2:最大阻值为16 kΩ,,额定电流为0.5 A
E.电阻箱R0:0~9 999.9 Ω
F.开关两个,导线若干
(1)滑动变阻器R应选用________(选填“C”或“D”),将开关S1、S2都断开,连接好实物图,使滑动变阻器接入电路的电阻达到最大后,闭合开关S1,移动滑动变阻器的滑片,使电流表G的示数为200 μA。
(2)闭合开关S2,调节电阻箱R0的阻值为100 Ω时电流表G的示数为100 μA,则电流表G的内阻r=________Ω。
若仅考虑系统误差,则测量值比实际值略________(选填“偏大”或“偏小”)。
(3)为将该电流表改装成量程为3 V的电压表,需串联电阻的阻值为________Ω。
[解析] (1)由图可知,本实验中采用半偏法确定电流表内阻,为了减小并联电阻箱后对电流的影响,滑动变阻器应选择总阻值较大的D。
(2)闭合开关S2,调节电阻箱R0的阻值为100 Ω时,电流表G的示数为100 μA,则说明电流表半偏,电阻箱分流100 μA,根据串并联电路的规律可知,电流表G的内阻为100 Ω。
当S2闭合时,电阻箱R0和Rg并联,并联后总阻值R并<Rg,而电阻R不变,所以S2闭合后的干路电流比闭合前的总电流要大,即电流大于Ig,而此时电流表支路的电流等于Ig,那么电阻箱R0支路的电流要大于Ig,那么其电阻肯定要小于Rg。所以,用此方法测量的电流表内阻的测量值比真实值要偏小。
(3)根据改装原理可知,要将电流表改装成电压表,应串联一个大电阻,为R= Ω-100 Ω=9 900 Ω。
[答案] (1)D (2)100 偏小 (3)9 900
