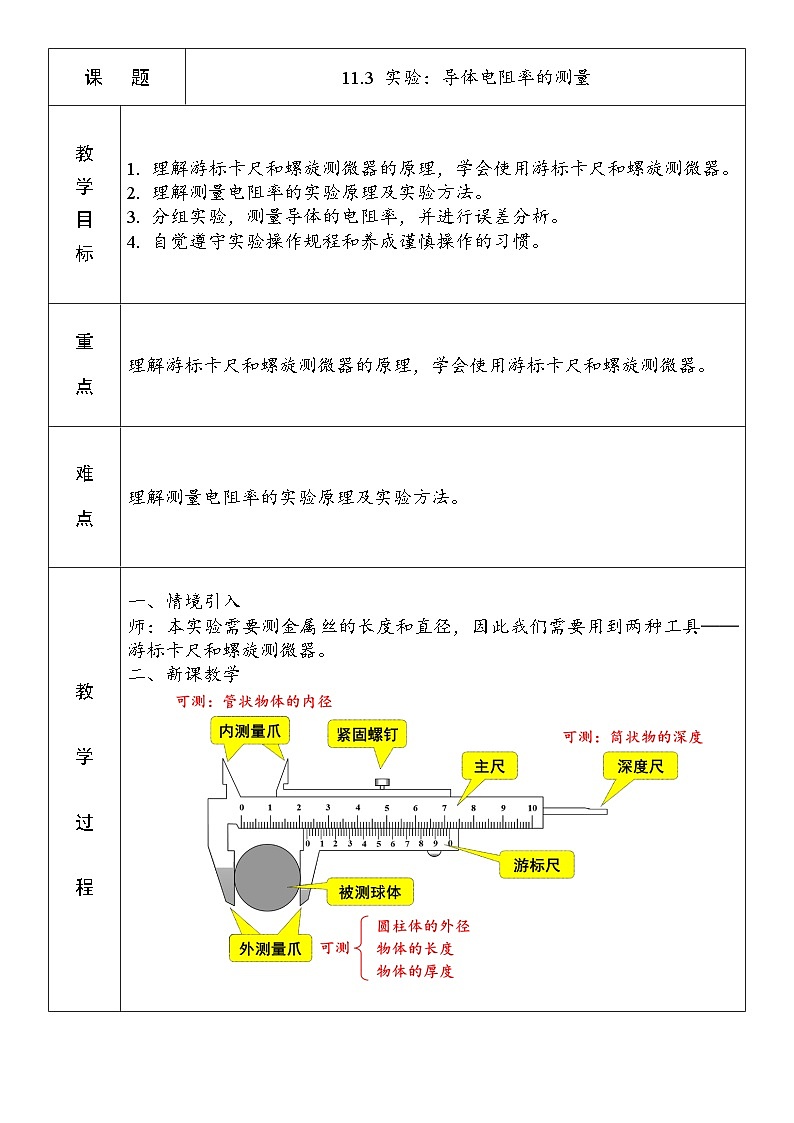

人教版 (2019)必修 第三册3 实验：导体电阻率的测量教学设计

11.3 实验：导体电阻率的测量

1. 理解游标卡尺和螺旋测微器的原理，学会使用游标卡尺和螺旋测微器。
2. 理解测量电阻率的实验原理及实验方法。
3. 分组实验，测量导体的电阻率，并进行误差分析。
4. 自觉遵守实验操作规程和养成谨慎操作的习惯。

理解游标卡尺和螺旋测微器的原理，学会使用游标卡尺和螺旋测微器。

理解测量电阻率的实验原理及实验方法。

一、情境引入

师：本实验需要测金属丝的长度和直径，因此我们需要用到两种工具——游标卡尺和螺旋测微器。

二、新课教学

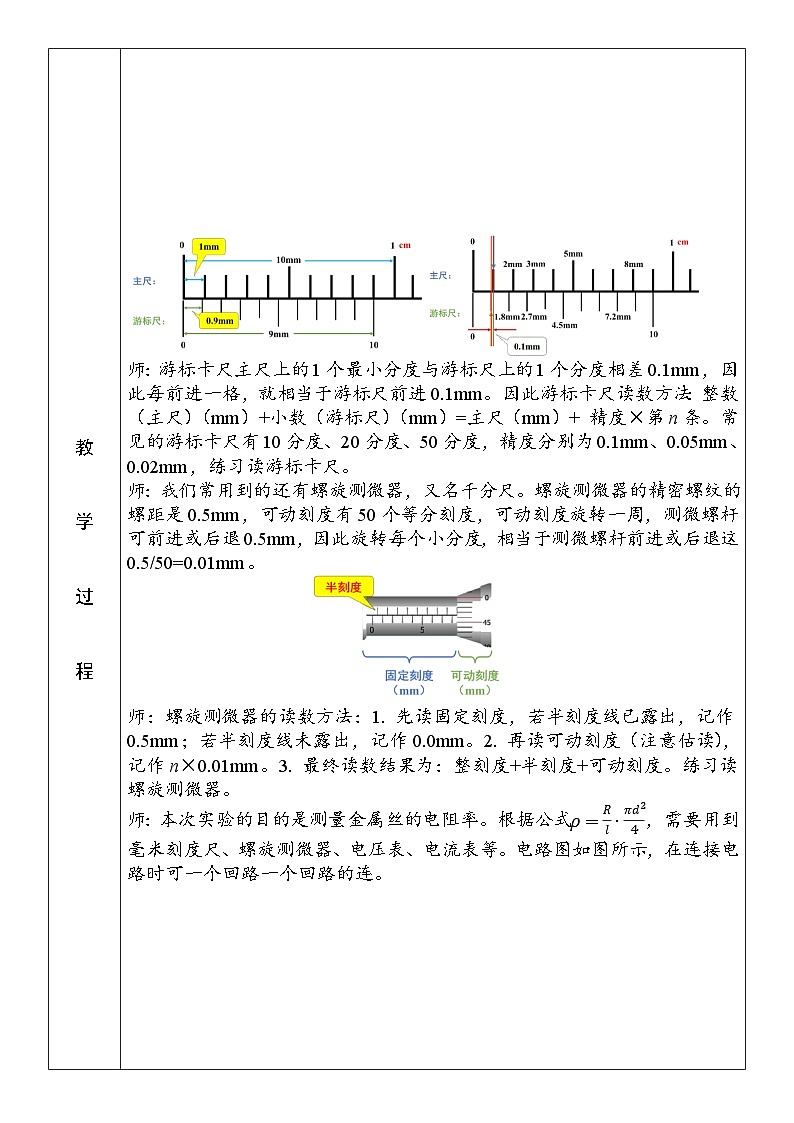

师：游标卡尺主尺上的1个最小分度与游标尺上的1个分度相差0.1mm，因此每前进一格，就相当于游标尺前进0.1mm。因此游标卡尺读数方法：整数（主尺）（mm）+小数（游标尺）（mm）=主尺（mm）+ 精度×第n条。常见的游标卡尺有10分度、20分度、50分度，精度分别为0.1mm、0.05mm、0.02mm，练习读游标卡尺。

师：我们常用到的还有螺旋测微器，又名千分尺。螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或后退这0.5/50=0.01mm。

师：螺旋测微器的读数方法：1. 先读固定刻度，若半刻度线已露出，记作0.5mm；若半刻度线未露出，记作 0.0mm。2. 再读可动刻度（注意估读），记作n×0.01mm。3. 最终读数结果为：整刻度+半刻度+可动刻度。练习读螺旋测微器。

师：本次实验的目的是测量金属丝的电阻率。根据公式，需要用到毫米刻度尺、螺旋测微器、电压表、电流表等。电路图如图所示，在连接电路时可一个回路一个回路的连。

师：（一）测定电阻丝的直径：用螺旋测微器在被测电阻丝上的三个不同位置各测一次直径，求出平均值d。（二）测定电阻丝的长度：用毫米刻度尺以尺的不同刻度为起点进行多次测量，求出平均值l。（三）测定电阻丝的电阻：1. 连接好电路，接线时开关断开。2. 开关闭和前，将滑动变阻器调到电阻丝为0的位置。3. 闭合开关，改变滑动变阻器滑片位置，读出电压表、电流表的示数。（四）测定电阻丝的电阻率：1. 将直径d、长度l、电阻R代入电阻率公式。2. 读出室温，填入表格。3. 实验完毕，拆除线路，整理好实验器材。

师：结论和误差可根据实验思考一下，填入到实验报告册当中。

三、课堂小结

本节课的实验比较考验学生的动手能力，通过实验培养学生的科学思维和探究精神。
