2021年北京房山区交道中学九年级上期中物理试卷

这是一份2021年北京房山区交道中学九年级上期中物理试卷，共21页。试卷主要包含了单项选择题，双项选择题，填空题，实验题，作图题，计算题等内容，欢迎下载使用。

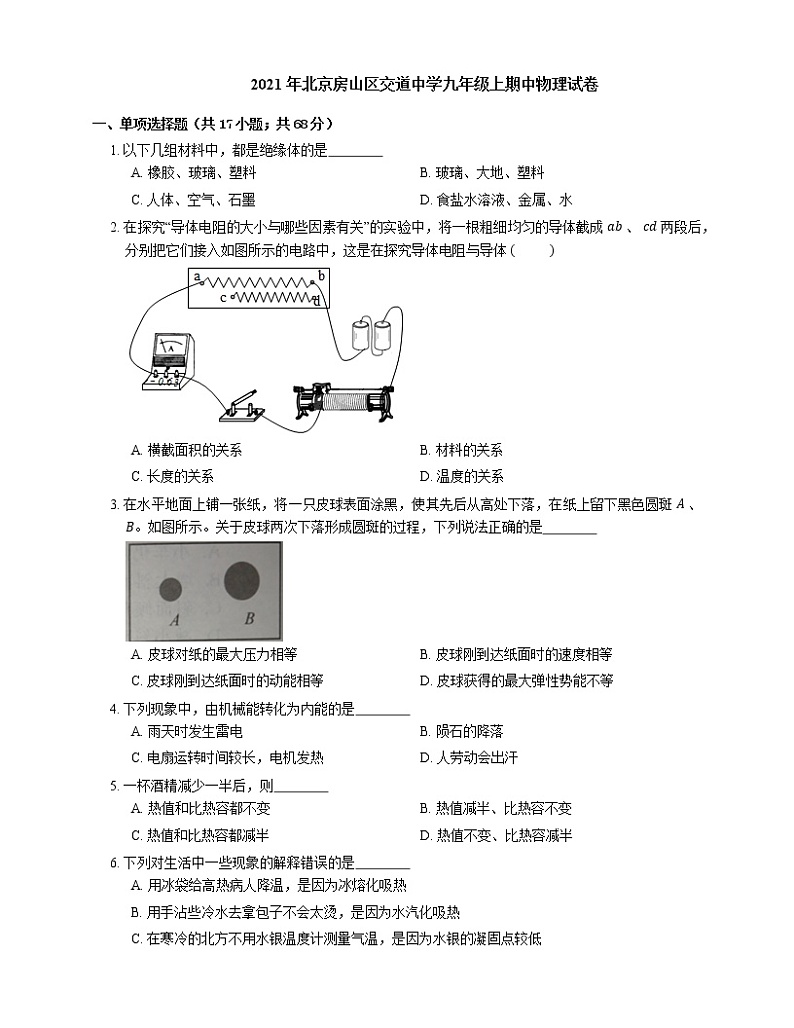

一、单项选择题（共17小题；共68分）
1. 以下几组材料中，都是绝缘体的是
A. 橡胶、玻璃、塑料B. 玻璃、大地、塑料
C. 人体、空气、石墨D. 食盐水溶液、金属、水

2. 在探究“导体电阻的大小与哪些因素有关”的实验中，将一根粗细均匀的导体截成 ab 、 cd 两段后，分别把它们接入如图所示的电路中，这是在探究导体电阻与导体 ( )
A. 横截面积的关系B. 材料的关系
C. 长度的关系D. 温度的关系

3. 在水平地面上铺一张纸，将一只皮球表面涂黑，使其先后从高处下落，在纸上留下黑色圆斑 A 、 B。如图所示。关于皮球两次下落形成圆斑的过程，下列说法正确的是
A. 皮球对纸的最大压力相等B. 皮球刚到达纸面时的速度相等
C. 皮球刚到达纸面时的动能相等D. 皮球获得的最大弹性势能不等

4. 下列现象中，由机械能转化为内能的是
A. 雨天时发生雷电B. 陨石的降落
C. 电扇运转时间较长，电机发热D. 人劳动会出汗

5. 一杯酒精减少一半后，则
A. 热值和比热容都不变B. 热值减半、比热容不变
C. 热值和比热容都减半D. 热值不变、比热容减半

6. 下列对生活中一些现象的解释错误的是
A. 用冰袋给高热病人降温，是因为冰熔化吸热
B. 用手沾些冷水去拿包子不会太烫，是因为水汽化吸热
C. 在寒冷的北方不用水银温度计测量气温，是因为水银的凝固点较低
D. 舞台上用干冰能制造白雾，是因为干冰升华吸热使水蒸气液化

7. 在探究串联电路电压特点时，某同学设计的电路如图所示。对于下列实验过程中出现的现象及分析正确的是
A. 开关闭合后，如果灯泡 L2 不亮、 L1 亮，一定是 L2 灯丝断了
B. 如果只有灯泡 L1 开路，则开关闭合后电压表示数一定为零
C. 如果只有灯泡 L2 开路，则开关闭合后电压表示数一定为零
D. 开关闭合后，如果电压表示数为零，灯泡 L2 一定不发光

8. 在如图所示的电路图中，闭合开关后能用电压表正确测出灯 L1 两端电压的是
A. B.
C. D.

9. 直升机在匀速下降过程中，能量变化情况是
A. 势能减少，动能增加B. 势能减少，动能不变
C. 势能不变，动能不变D. 势能减少，动能减小

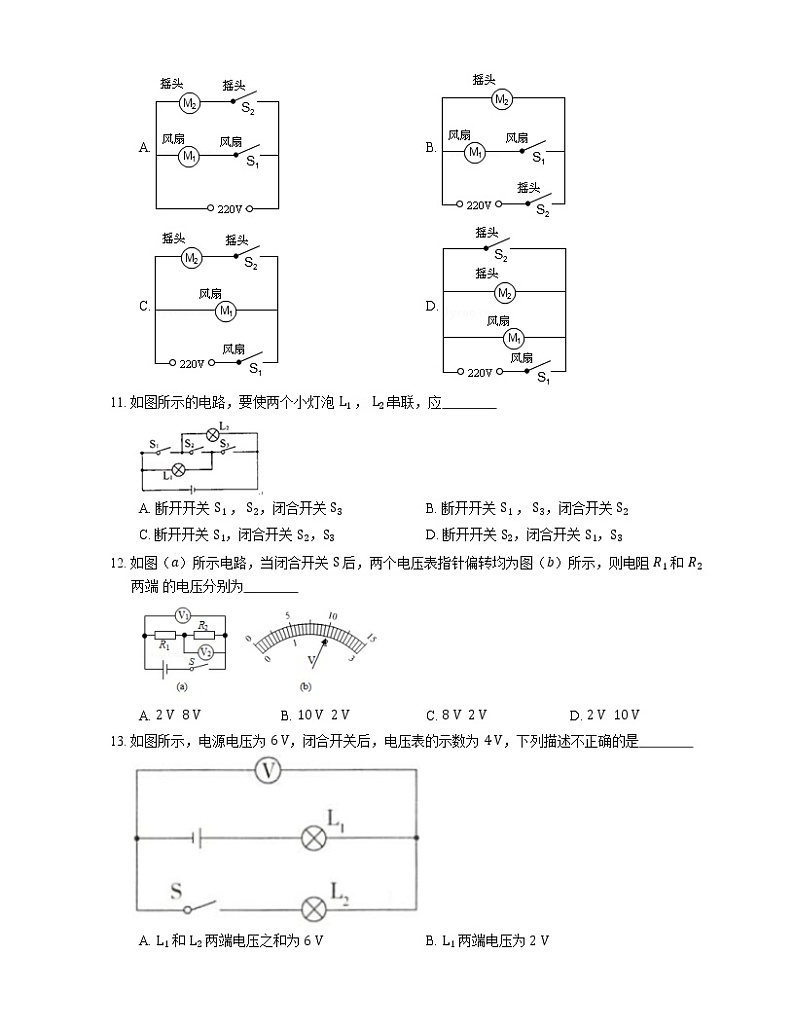

10. 小丽家的电风扇具有摇头功能。风扇不转时，不能单独使用摇头功能；风扇转动时，可根据需要选择使用摇头功能。下列电路符合要求的是
A. B.
C. D.

11. 如图所示的电路，要使两个小灯泡 L1 ， L2 串联，应
A. 断开开关 S1 ， S2，闭合开关 S3B. 断开开关 S1 ， S3，闭合开关 S2
C. 断开开关 S1，闭合开关 S2，S3D. 断开开关 S2，闭合开关 S1，S3

12. 如图（a）所示电路，当闭合开关 S 后，两个电压表指针偏转均为图（b）所示，则电阻 R1 和 R2 两端 的电压分别为
A. 2 V 8 VB. 10 V 2 VC. 8 V 2 VD. 2 V 10 V

13. 如图所示，电源电压为 6 V，闭合开关后，电压表的示数为 4 V，下列描述不正确的是
A. L1 和 L2 两端电压之和为 6 VB. L1 两端电压为 2 V
C. L2 两端电压为 4 VD. 其中一个灯泡不工作

14. 在如图的电路中，电源两端的电压保持不变，闭合开关 S 后，滑动变阻器的滑片 P 由图示位置向左端滑动的过程中，下列判断正确的是
A. 电流表 A1 示数变大
B. 电流表 A2 示数变小
C. 电压表 V 和电流表 A2 的示数之比保持不变
D. 电压表 V 示数变大

15. 用两个相同的电热器给质量同为 2 kg 的物质甲和水加热，它们的温度随时间的变化关系如图所示，据此判断甲物质 10 min 吸收的热量为[ 水的比热容 ]
A. 5.04×105 JB. 4.2×105 J
C. 2.52×105 JD. 条件不足，不能计算

16. 小明利用如图所示的电路验证并联电路电流关系，其中一根导线接错了。下列说法正确的是
A. 接错的是导线 3，应将导线 3 接在 L2 上的接头改接在丙电流表的负接线柱上
B. 乙、丙两个电流表都能测出 L1 中的电流
C. 闭合开关会发生短路，甲电流表将被烧坏
D. 闭合开关会发生短路，电源和甲电流表将被烧坏

17. 由同种材料制成的 AB 和 BC 两段导体，它们的长度相同，AB 的横截面积比 BC 的小，将它们按照如图所示的方式串联在电路中，不计温度的影响，下列判断正确的是
A. 两段导体的电阻值：RAB=RBCB. 两段导体的电阻值：RAB＜RBC
C. 两段导体两端的电压：UAB＞UBCD. 通过两段导体的电流：IAB＜IBC

二、双项选择题（共4小题；共16分）
18. 下列说法正确的是
A. 大量电荷的移动形成电流
B. 规定正电荷定向移动的方向为电流方向
C. 电路两端有电压，电路中就有电流
D. 电压是形成电流的原因

19. 如图为滑动变阻器连入电路的示意图，当滑片 P 向右滑动时，连入电路的电阻变大的是
A. B.
C. D.

20. 下列说法中正确的是
A. 物体的温度越高，所含的热量就越多
B. 一切物体不论温度高低都具有内能
C. 在热传递过程中，物体温度升高时，一定吸收热量
D. 温度高的物体内能多，温度低的物体内能少

21. 在如图所示的电路中，电源电压保持不变，闭合开关 S 后，若使电流表 A 示数与电流表 A1 示数的比值变大，下列做法中可行的是

A. 仅向左移动 R1 的滑片
B. 仅用阻值小于 R2 的电阻替换 R2
C. 向左移动 R1 的滑片且用阻值大于 R2 的电阻替换 R2
D. 向右移动 R1 的滑片且用阻值小于 R2 的电阻替换 R2

三、填空题（共10小题；共46分）
22. 物理学中，电荷的多少叫做 ，它的符号是 ，单位是 ，简称 ，符号是 。

23. 炮弹里火药燃烧产生的高温高压气体炸开弹壳后温度降低，是用 的方法减少了气体的内能，食物放进冰箱后温度降低，是用 的方法减少了食物的内能。

24. 汽油的热值是 4.6×107 J/kg，它的物理意义是完全燃烧 kg 的汽油，放出的热量是 J。要想得到 9.2×104 J 的热量，至少要燃烧 g 汽油。

25. 如图所示为旋转式变阻器的结构图，a，b，c 为变阻器的三个接线柱，d 为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当瞬时针旋转旋钮触片时，灯泡变亮，则应连接接线柱 （填“a 、 b”“b 、 c”或“a 、 c”），然后和灯泡 联后接入电路中。

26. 如图所示，闭合开关，若在电路 a 、 b 两处接入电流表，其读数分别是 2.3 A ， 1.6 A，则电流表接在 c 处时，其读数应为 A。

27. 甲、乙两个定值电阻，甲标有“16 Ω 1.5 A”、乙标有“22 Ω 0.5 A”。现把它们串联起来，为保证电阻工作安全，则该串联电路两端允许加的最大电压为 V。

28. 小刚同学做实验时，把一盏灯两端的电压以 4 V 增加到 6 V，通过它的电流从 0.5 A 增加到 A，这只灯的电阻值为 Ω。

29. 某市重大公共绿地建设工程太平桥绿地已于 2001 年 6 月 8 日竣工，绿地中的人工湖具有“吸热”功能，炎夏时它能降低周边地区的热岛效应。若人工湖湖水的质量为 1.0×107 千克，水温升高 2∘C，则湖水吸收的热量为 焦[ c水=4.2×103 J/(kg⋅∘C) ]。

30. 如图，R1=15 Ω 、 R2=10 Ω。此时通过 R1 和 R2 的电流之比为： 。当 R1 增大到 20 Ω 时，电压表示数将 ，若将 R1 除去，电压表示数将 ，电流表示数 。（填增大、不变、减小）

31. 现有 30 包大米，总质量为 150 kg。小明想尽快将它们搬上 10 m 高处的库房.如图为小明可以提供的用于搬运物体的功率与被搬运物体质量之间的关系图象.由图可知，为了尽可能快地将这批大米搬上库房，他每次应搬 包.若每次下楼时间是上楼时间的一半，则他最快完成搬运任务并返回原地，所用的时间为 s。（g=10 N/kg）

四、实验题（共12小题；共68分）
32. 如图所示的电阻箱的示数是 Ω。

33. 小明用食用油和水来研究物质的吸热能力强弱，实验装置如图所示，得到实验表格如下表所示。
物质质量/g初始温度/∘C加热时间/min最后温度/∘C水6020645食用油6020668
（1）在实验过程中控制加热时间相同，通过比较 来研究水和食用油吸热能力的差异。如果要使水和食用油的最后温度相同，就要给水加热更长的时间，此时水吸收的热量 （选填“大于”、“小于“或“等于”）食用油吸收的热量。
（2）通过实验可以得到 （选填“水”或“食用油”）吸热能力更强。为了描述物质的这种特性，物理学引入 这个物理量。

34. 某实验小组在“探究影响电阻大小的因素”时，连接了如图所示的电路进行实验，电源两端电压保持不变，实验测得的数据如表所示。
编号材料长度/m横截面积/mm2电流/Aa镍铬合金丝镍铬合金丝镍铬合金丝康铜合金丝
请回答下列问题：
（1）实验中通过 的大小，来显示电阻丝电阻的大小。
（2）探究电阻大小与导体的横截面积是否有关，应该选用电阻丝 和电阻丝 （填编号）进行对比实验。
（3）选用 c 、 d 两根电阻丝进行对比实验，是为了探究电阻大小与导体的 是否有关。

35. 在“探究电流与电阻关系”的实验中，某次实验的电路图如图所示。除了如图所示的实验器材外，还有阻值分别是 10 Ω 、 20 Ω 、 30 Ω 的电阻。请回答下列问题：
（1）请设计一个记录实验数据的表格。
（2）实验时把定值电阻由 20 Ω 换成 10 Ω 的，闭合开关后，下一步的操作是：将变阻器的滑片 P 向 （选填“A”或“B”）端移动，目的是 。

36. 某班同学做“用滑动变阻器改变电流”的实验，电路如图所示。
（1）连接实物时，开关应当 （填“闭合”或“断开”），滑片 P 应移动到 （填“A”或“B”）端。
（2）开始实验后，甲同学发现无论怎样移动滑片 P，灯的亮度都不发生变化，而且一直很暗，这可能是 ；乙同学发现无论怎样移动滑片 P，灯一直很亮，这可能是 ；丙同学缓慢移动滑片 P 时，看到灯忽然亮又忽然不亮，这可能是 。

37. 甲、乙、丙三位同学在做“用电流表测电流”的分组实验，闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，三位同学发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。他们讨论分析知道，电流表的使用通常存在有三种问题：
①电流表所选量程偏大；
②电流表所选量程偏小；
③电流表的正负接线柱接反。请判断，甲同学的问题是 （填序号），乙同学的问题是 （填序号），丙同学的问题是 （填序号）。

38. 如图所示，其中能量转化形式相同的是
(1) A. 甲和乙B. 乙和丙C. 甲和丙D. 乙和丁

39. 如图所示，在封闭盒子上表面有两个小灯泡和一个开关，它们的连线电路在盒子内，无法看到．已知闭合开关时两灯均亮，断开开关时，两灯均熄灭，这两个小灯泡是串联还是并联，请写出你的判断方法：

40. 为探究影响水果电池电压大小的因素，小科利用铜片、锌片作电极的水果电池（图甲）和电压传感器（精密电压测量仪）等器材进行实验，数据记录如下表：
实验组别水果种类电极插入电极之间距离/cm测得电压/V深度/cm1哈密瓜哈密瓜哈密瓜苹果苹果苹果
（1）为探究电极之间距离对水果电池电压大小的影响，应选用实验 （填组别）进行对比。
（2）分析实验数据，可以得出的结论是 。
（3）干电池与水果电池原理类似，其结构如图乙。若要改变一节干电池的电压，根据本实验的结论，你的做法是 。

41. 仔细观察如图所示实物电路．
（1）请指出电路中的错误 ．
（2）将图中电路改成正确电路．（要求：在图中只改动一根导线，使 L1 、 L2 构成并联电路，并使电流表测干路电流．在被改动的导线上画“×”，然后画出改动的导线．）

42. 如图 1 所示是电流表测量电路中电流的电路图。
（1）在连接电路过程中，开关应该 ；为了选定电流表的量程，在无法估计待测电流大小的情况下，应该先用电流表的 量程试触一下。
（2）如果电流表示数如图 2 所示，则测出的电流是 A。
（3）甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度线处。当闭合开关时，发现电流表指针摆动分别出现了如图 3 所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲同学的问题 ；
乙同学的问题 ；
丙同学的问题 。

43. 在探究导体电阻大小与哪些因素有关的实验中，采用了“控制变量”的方法。下表是某实验小组在实验中所用导体的相关物理量的记录：
导体编号ABCD长度(米)横截面积(毫米2)材料镍铬丝锰铜丝镍铬丝镍铬丝
（1）要探究导体电阻大小与长度是否有关，应选用 两根导体。
（2）要探究导体电阻大小与横截面积是否有关，应选用 两根导体。
（3）要探究导体电阻大小与材料是否有关，应选用 两根导体。

五、作图题（共1小题；共13分）
44. 如图所示是某同学连接的实物电路，但其中漏掉了一根连接导线，请用笔画上，并标出灯 L1 、 L2，
（1）要求：①灯 L1 、 L2 都能发光；②开关 S 能同时控制灯 L1 、 L2；③电流表只测灯 L1 的电流；④电压表测电源电压。
（2）请画出实验电路的电路图。

六、计算题（共3小题；共39分）
45. 小华在天津的家中用电热水壶烧水，将质量为 2 kg 的水从 20∘C 加热到 70∘C。已知水的比热容 c水=4.2×103 J/(kg⋅∘C)，求水吸收的热量。

46. 晓欣同学看到一些小汽车的尾部都标有“0.8”“1.6”“1.8”或“2.0”等字样，他上网查询得知这是汽车发动机“排气量”的数值。所谓排气量就是发动机气缸的工作容积，是指所有气缸内活塞从下止点到达上止点所扫过的容积之和。一般情况下发动机的“排气量”越大，功率越大。汽车发动机每一个工作循环要经历四个冲程，带动曲轴转动 2 周。现有一辆小轿车发动机排气量为 V L，最大功率为 P kW，当该发动机以最大功率工作时间为 t min 时，曲轴的转速为 n r/min。汽油机工作时的最佳空燃比（即空气和燃油的质量比）为 k:1，若发动机在最大功率时汽油和空气的混合密度为 ρ kg/m3，汽油的热值为 q J/kg。请计算：这台发动机在最大功率时的热机效率。

47. 有一种装饰用的小彩灯，如图甲所示，它的内部由一个定值电阻与灯丝并联而成，等效电路如图乙所示，已知灯丝的电阻 R1=10Ω，定值电阻 R2=1000Ω。
（1）求这个小彩灯的电阻（结果保留一位小数）?
（2）若将一个小彩灯接在电压为 1.5 V 的电源两端，求通过灯丝 R1 的电流大小?
答案
第一部分
1. A
【解析】A.橡胶、玻璃、塑料都不容易导电，是绝缘体，符合题意；
B.玻璃、大地、塑料中，大地容易导电，是导体，不合题意；
C.人体、空气、石墨中，人体和石墨容易导电，是导体，不合题意；
D.食盐水溶液、金属、水都容易导电，是导体，不合题意。
故选A。
2. C
【解析】【分析】 (1) 导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，当探究影响导体电阻大小的因素时，应控制其它的因素不变，只改变该因素看对电阻的影响；
(2) 根据题目中的操作，结合图示的物理情景，挖掘出两根电阻丝的不同点，然后利用控制变量法的思路从而可以确定实验探究的目的。
【解析】解：由导体的决定因素可知，电阻的大小与四个因素有关，因此要探究导体电阻的大小与决定因素的关系，需要用到控制变量法。将一根粗细均匀的电阻丝分成两段，由此可以确定这两段电阻丝的材料、横截面积是相同的。根据图示的两根电阻丝，可以知道电阻丝的长度不同。因此实验探究的是导体的电阻与长度的关系。
故选：C。
【点评】由于电阻的大小由多个决定因素决定，因此探究其大小时与其决定因素的关系时，要用到控制变量法。理解控制变量法的具体使用方法是解决此题的关键。
3. D
【解析】A．由图可知，黑色圆斑 B 比较大，而力的大小影响力的作用效果，力越大作用效果越明显形变量越大，可知从 B 处落下的皮球对纸的最大压力较大，故A错误；
BCD．皮球从不同的高度落下时，高度减小，速度变大，重力势能转化为动能；在纸上留下黑色圆斑 A 、 B，留下圆斑说明皮球下落到纸面上时发生了弹性形变，此过程是动能转化为弹性势能，由图中两个圆斑大小可看出，圆斑大的（B）皮球转化的弹性势能较大，说明它原来所具有的重力势能大，即 B 所处的高度较高；可知从 B 处落下的皮球刚到达纸面时的速度较大，此时动能也较大，故BC错误；D正确。
故选D。
4. B
【解析】陨石在空气中降落时要克服摩擦阻力做功，消耗陨石的动能转化为内能，使陨石熔化并燃烧；雨天的雷电是电能转化为声能和光能；电扇里的电机发热是电能转化成内能；人在劳动时出汗不是机械能转化为内能，而是因为人的活动促进了新陈代谢，把人体的化学能转化为内能。
5. A
【解析】把一杯酒精减少一半，质量和体积均减小一半，而比热容、热值，是物质的一种特性，不随物体的多少而变化，热值和比热容都不变。
6. C
【解析】用冰袋给高热病人降温，是因为冰熔化吸热，故A正确，不符合题意；
用手沾些冷水去拿包子不会太烫，是因为水汽化吸热，故B正确，不符合题意；
在北方很冷的地区温度非常低，所以应该选凝固点低的物质做测温物质，一般选酒精温度计，而水银的凝固点高，故C错误，符合题意。
舞台上用干冰能制造白雾，是因为干冰升华吸热使水蒸气液化，故D正确，不符合题意。
7. C
【解析】A、开关闭合后，L1 亮，说明有电路，故障类型为短路，短路部分不工作，故 L2 短路，故A错误；
B、当只有灯泡 L1 开路时，整个电路无电流，闭合开关后，电压表到电源为通路，故电压表有示数，故B错误；
C、当只有灯泡 L2 开路时，整个电路无电流，闭合开关后，电压表到电源为断路，故电压表示数一定为零，故C正确；
D、开关闭合后，电压表示数为零，可能是 L1 短路，此时 L2 可以放光，也可能是 L2 断路，此时 L2 不发光，故D错误。
故选：C。
8. A
【解析】图A为串联电路，电压表与灯 L1 并联，正负接线柱接法正确，能测出灯 L1 两端电压，故A正确；图B中电压表测量的是电源电压；图C电压表与灯 L1 并联，不能测出灯 L1 两端电压；图D为串联电路，电压表与灯 L1 并联，但正负接线柱接法是错误的。
9. B
【解析】直升机在空中匀速下降的过程中，质量不变，直升机的高度越来越小，则重力势能越来越小；直升机在空中匀速下降的过程中，质量不变，速度不变，则动能不变。
10. C
【解析】由ABD电路图可知，风扇转不转时都可以使用摇头功能，故均不符合题意；由C电路图可知，闭合开关 S1 风扇电动机转动，通过 S2 的通断可以选择使用摇头功能，符合题意。
11. B
【解析】电流从正极开始，依次经过灯泡 L1 、 S2 、 L2 回到电源负极，因此断开开关 S1，S3，闭合开关 S2。
12. C
13. D
【解析】由图可知，L1 、 L2 串联，开关 S 闭合后电压表测 L2 两端的电压，电压表的示数为 4 V，则 L2 两端的电压 U2=4 V，因串联电路中总电压等于各分电压之和，且电源电压 U=6 V，所以 L1 和 L2 两端电压之和为 6 V，则 L1 两端的电压 U1=U−U2=6 V−4 V=2 V，此时两个灯泡都工作，故A、B、C正确，D错误。
14. C
【解析】由图示电路图可知，R1 和 R2 并联，电流表 A1 测干路电流，电流表 A2 测通过定值电阻 R2 的电流，电压表测电源两端电压；滑动变阻器的滑片 P 由图示位置向左端滑动的过程中，滑动变阻器接入电路的阻值变大，通过滑动变阻器的电流减小，干路电流减小，电流表 A1 示数减小，故A错误；
滑片移动过程中，电阻 R2 阻值不变，两端电压不变，通过电阻的电流不变，电流表 A2 示数不变，故B错误；
电压表测电阻 R2 两端电压，电流表 A2 测通过 R2 的电流，电阻 R2 阻值不变，则电压表 V 和电流表 A2 的示数之比保持不变，故C正确；
电压表测电源两端电压，电源电压不变，电压表示数不变，故D错误。
15. C
【解析】由图象可知：用两个相同的电热器给质量相同的物质甲和水加热，水温度升高 60∘C 需要 20 min，物质甲温度升高 60∘C 需要 10 min。
所以质量相同的物质甲和水升高相同的温度需要吸收的热量关系为：Q水吸=2Q甲吸。
由热量计算公式 Q=cmΔt 得：c=QmΔt，
∴c水=2c甲。
又 ，
，
甲物质 10 min 升高了 60∘C，
。
16. A
【解析】利用如题图所示的电路验证并联电路电流关系，甲电流表应测干路电流，乙电流表应测 L1 中的电流，丙电流表应测 L2 中的电流，且电流应从丙电流表的正接线柱流入，故接错的是导线 3，应将导线 3 接在 L2 上的接头改接在丙电流表的负接线柱上，A正确；因丙电流表正负接线柱接反了，丙电流表有可能损坏，丙电流表也不能测出 L1 中的电流，B错误；闭合开关不会发生短路，电源和甲电流表不会被烧坏，C、D错误。
17. C
第二部分
18. B， D
【解析】电荷的定向移动形成电流，电荷的无规则移动不能形成电流，故A错误；
物理学中规定正电荷定向移动的方向为电流方向，故B正确；
电路两端有电压，且电路是闭合的，电路中才会有电流，故C错误；
电压是形成电流的原因，只有电路两端有了电压，电路中才可能有电流，故D正确。
19. C， D
【解析】（1）滑动变阻器都接上面的接线柱，滑动变阻器被短路。滑动变阻器都接下面接线柱，滑动变阻器相当于定值电阻。
（2）选择上面一个接线柱，下面选择一个接线柱。滑动变阻器接入的部分取决于下面的接线柱。
（3）当滑片 P 向右滑动时，连入电路的电阻变大，电阻变长，应该接入左半段。下面的接线柱一定接左接线柱，上面的接线柱任意接入。
20. B， C
【解析】A、热量是一过程量，只能用吸收和放出来描述，不能用含有．故A错误；
B、一切物体不论温度高低都具有内能，故B正确；
C、在热传递过程中，物体温度升高一定吸收热量，温度降低一定放出了热量，故C正确；
D、内能是物体内部所有分子由于热运动而具有的动能和分子之间势能的总和，与物体的温度和物体的质量有关，故D错误。
21. B， D
第三部分
22. 电荷量；Q；库仑；库；C
23. 做功；热传递
【解析】火药燃烧化学能转化为气体内能，当弹壳内的气体压强达到一定程度弹壳被炸开，此现象说明，气体对外（弹壳）做功，本身内能减小，温度降低；食物放进冰箱后，食物和箱内有温差，它们之间发生热传递，使得食物温度降低，内能减小。
24. 1；4.6×107；2
25. b 、 c；串
26. 0.7
27. 19
【解析】若两电阻串联起来，则电流只可取 0.5 A，
电路的总电阻：R总=R甲+R乙=16 Ω+22 Ω=38 Ω，
∵I=UR，
∴ 电路的最大电压：U总=IR总=0.5 A×38 Ω=19 V。
28. 0.75 A；8 Ω
29. 8.4×1010
30. 2:3；不变；不变；减小
【解析】由电路图可知，两电阻并联，电压表测电源两端的电压，电流表测电路中的电流。
（1）因并联电路中各支路两端的电压相等，所以，通过两电阻的电流之比：
I1I2=UR1UR2=R2R1=10 Ω15 Ω=23；
（2）因电源的电压不变，所以，当 R1 增大到 20 Ω 时或将 R1 除去后，电压表的示数不变，因并联电路中干路电流等于各支路电流之和，所以，将 R1 除去后，电路的总电流减小，即电流表的示数减小。
31. 3；450
第四部分
32. 2008
【解析】电阻箱的示数，R=2×1000 Ω+0×100 Ω+0×10 Ω+8×1 Ω=2008 Ω。
33. （1） 水和食用油升高的温度；大于
【解析】用食用油和水来研究物质的吸热能力强弱，由图表数据可知，实验过程中控制加热时间相同，此时相同质量的水和食用油吸收的热量相同，通过比较水和食用油升高的温度来研究水和食用油吸热能力的差异。
（2） 水；比热容
【解析】由图表数据可知，初温相同，质量相同的水和食用油，加热相同的时间，吸收的热量相同，水温度升高的小，说明水吸热能力更强。为了描述物质的这种特性，物理学引入比热容这个物理量。
34. （1） 电流表示数
【解析】实验中通过电路中电流表示数的大小来显示电阻丝电阻的大小。
（2） b；c
【解析】要研究导体的电阻与横截面积的关系，只需要改变导体的横截面积，保持其他因素不变，因为只有 b 、 c 两根电阻丝的横截面积不同，其他因素相同，故选 b 、 c 两根电阻丝进行对比实验。
（3） 材料
【解析】选用 c 、 d 两根电阻丝进行对比实验时，由于两根电阻丝只有材料不同，其他因素相同，因此是为了探究电阻大小与导体材料的关系。
35. （1） 实验数据表格
U= V
实验序号电阻R/Ω电流I/A123
（2） B；控制定值电阻两端电压不变
36. （1） 断开；B
（2） 滑动变阻器同时接入了电阻丝两端的接线柱；滑动变阻器同时接入了金属杆两端的接线柱；滑片与电阻丝接触不良
37. ③；①；②
【解析】由图知：图甲指针反转了，说明正负接线柱接反了；图乙指针偏转角度太小，说明电流表量程选择偏大了；图丙指针偏转角度超过了最大刻度线，说明电流表量程选择偏小了。
38. 1
【解析】甲：活塞压缩空气做功，使其内能增大，机械能转化成内能；
乙：对试管内的水加热，使其温度升高，内能增大，当内能增大到一定程度，就把塞子推出来，即内能转化成机械能；
丙：汽油瞬间燃烧，产生高温高压燃气，燃气推动活塞做功，内能转化成机械能；
丁：白炽灯工作时消耗电能，并发光发热，是电能转化成光能和内能。
39. 断开开关，将其中一个小灯泡取下，再闭合开关，观察另一个小灯泡是否发光，若发光，两个小灯泡是并联；若不发光，两个小灯泡是串联
【解析】闭合开关，两小灯泡都发光，断开开关，将其中一个小灯泡取下，再闭合开关，观察另一个小灯泡是否发光，若发光，两个小灯泡是并联；若不发光，两个小灯泡是串联
40. （1） 1 、 2 、 3
【解析】探究电极之间距离对水果电池电压大小的影响时，需要控制水果的种类相同、插入电极的深度相同，改变电极之间的距离，所以需要对比 1 、 2 、 3 的实验数据。
（2） 电极材料不变时，水果电池的电压大小与水果种类有关，与电极插入深度和电极之间距离无关
【解析】根据 1 、 2 、 3 的数据可知，水果的种类相同、插入电极的深度相同，电极之间的距离不同，测量的电压近似相同，忽略误差，可以认为电压相同，即电压大小与电极之间的距离无关；
根据 1 、 4 的数据可知，水果的种类不相同，插入电极的深度和电极之间的距离相同，电压不相同，这表明电压大小与水果的种类有关；
根据 4 、 5 、 6 的数据可知，水果的种类相同、电极之间的距离相同，插入电极的深度不同，测量的电压近似相同，忽略误差，可以认为电压相同，即电压大小与插入电极的深度无关；故结论为：电极材料不变时，水果电池的电压大小与水果种类有关，与电极播入深度和电极之间距离无关。
（3） 改变化学填充剂的成分
【解析】由于水果电池电压的大小与水果的种类有关，要改变一节干电池的电压，可以通过改变化学填充剂的成分来改变电压的大小。
41. （1） 电源短路
【解析】开关闭合后，电流没有经过用电器直接回负极，发生电源短路，烧坏电池；
（2） 见解析
【解析】要使两灯泡并联，则两灯泡的两端应并列连接，所以可将从开关右端到 L1 右端的导线移动到 L1 的左端．如下图所示：
42. （1） 断开；大
【解析】为保护电路，在连接电路过程中，开关应该断开；为了选定电流表的量程，在无法估计待测电流大小的情况下，应该先用电流表的大量程试触一下，如果指针摆动角度过小或超过满刻度，则应换用较小量程或更大量程的电流表。
（2） 0.36
【解析】由题意知，电流表所用的量程为 0∼0.6 A，分度值为 0.02 A，根据指针的位置，电流表示数为 0.36 A。
（3） 电流表的正、负接线柱接反了；电流表的量程选择过大；电流表的量程选择过小
【解析】甲的指针反偏，说明出现的问题是：正、负接线柱接反了。
乙的指针偏转角度太小，说明出现的问题是：所选量程太大。
丙的指针偏转角度太大，超出了量程，说明出现的问题是：所选量程太小。
43. （1） A 、 D
（2） A 、 C
（3） A 、 B
第五部分
44.
【解析】（1）两灯泡并联，电流表串联在灯泡 L1 的两端，电压表并联在 L1 的两端，然后与电源和开关组成电路，如下图所示：
（2）按电流流向法，先画出电源，从电源的正极出发依次画出开关、灯泡 L1 、灯泡 L2 、电流表回到电源的负极，然后把电压表并联在灯泡 L1 的两端，如下图所示：
第六部分
45. 4.2×105 J
【解析】水吸收的热量为 Q吸=cm(t−t0)=4.2×103 J/(kg⋅∘C)×2 kg×(70∘C−20∘C)=4.2×105 J。
46. 1.2×108P(k+1)ρVnq×100%
【解析】用字母表示数字有助于揭示概念的本质特征，能使数量之间的关系更加简明，更具有普遍意义。使思维过程简化，易于形成概念系统，提升学生的学科素养。
这台发动机在最大功率时 1 min 内发动机做的有用功 W有=P×103 W×60 s=6P×104 J，热机每个工作循环曲轴转两圈，在 1 min 内转动 n r，吸入汽油和空气的混合气 n2 次，
汽油机工作时的最佳空燃比（即空气和燃油的质量比）为 k:1，汽油占总质量的 1k+1，
1 min 内发动机消耗汽油的质量为 m=ρ kg/m3×V×10−3 m3×n2×1k+1=ρVn2(k+1)×10−3 kg，1 min 内汽油完全燃烧放出的热量 Q放=ρVn2(k+1)×10−3 kg×q J/kg=ρVnq2(k+1)×10−3 J，
这台发动机在最大功率时的热机效率 η=W有Q放×100%=6P×104 JρVnq2(k+1)×10−3 J×100%=1.2×108P(k+1)ρVnq×100%。
47. （1） 这个小彩灯的电阻为 9.1Ω
【解析】由图乙可知，R1 与 R2 并联，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，这个小彩灯的电阻：
R=R1R2R1+R2=10Ω×1000Ω10Ω+1000Ω≈9.1Ω。
（2） 若将一个小彩灯接在电压为 1.5 V 的电源两端，通过灯丝 R1 的电流为 0.15 A
【解析】将一个小彩灯接在电压为 1.5 V 的电源两端时，因并联电路中各支路两端的电压相等，所以，通过灯丝 R1 的电流：I1=UR1=1.5 V10Ω=0.15 A。
