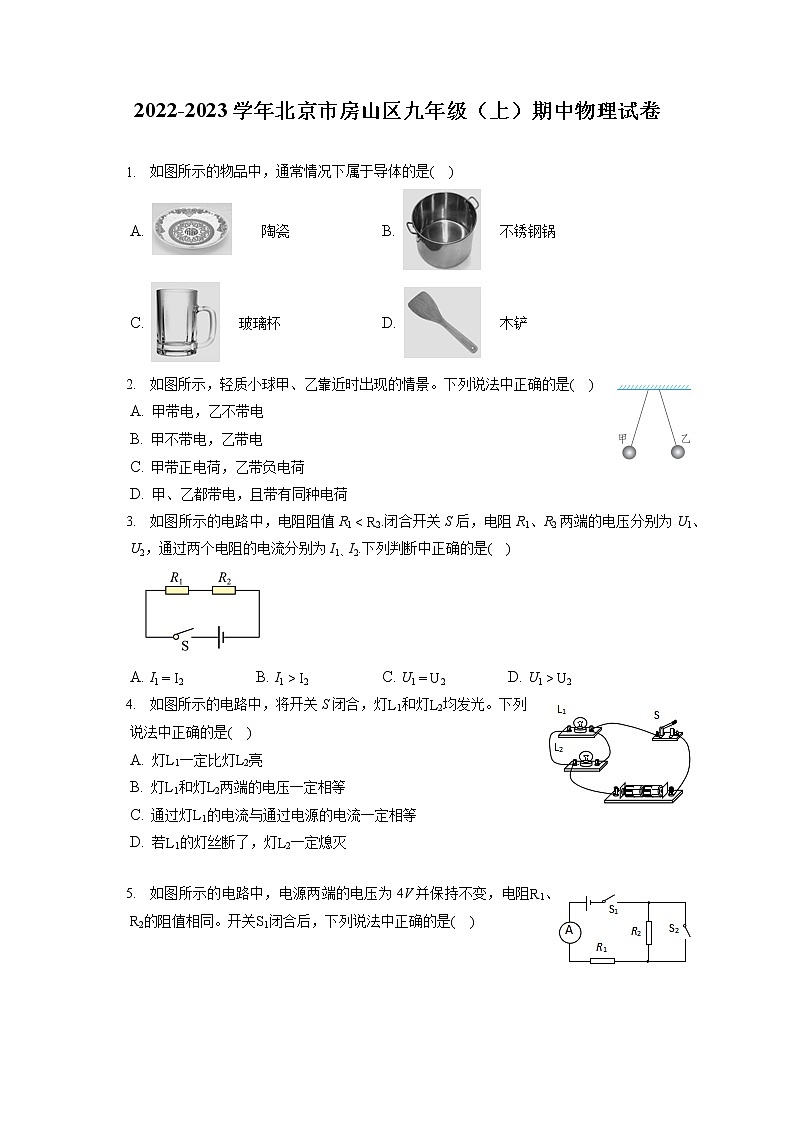

2022-2023学年北京市房山区九年级（上）期中物理试卷
1. 如图所示的物品中，通常情况下属于导体的是( )
A. 陶瓷 B. 不锈钢锅
C. 玻璃杯 D. 木铲
2. 如图所示，轻质小球甲、乙靠近时出现的情景。下列说法中正确的是( )
A. 甲带电，乙不带电
B. 甲不带电，乙带电
C. 甲带正电荷，乙带负电荷
D. 甲、乙都带电，且带有同种电荷
3. 如图所示的电路中，电阻阻值R1
A. I1=I2 B. I1>I2 C. U1=U2 D. U1>U2
4. 如图所示的电路中，将开关S闭合，灯L1和灯L2均发光。下列说法中正确的是( )
A. 灯L1一定比灯L2亮
B. 灯L1和灯L2两端的电压一定相等
C. 通过灯L1的电流与通过电源的电流一定相等
D. 若L1的灯丝断了，灯L2一定熄灭
5. 如图所示的电路中，电源两端的电压为4V并保持不变，电阻R1、R2的阻值相同。开关S1闭合后，下列说法中正确的是( )
A. 开关S2断开时，R1两端的电压为2V B. 开关S2断开时，R2两端的电压为4V
C. 开关S2闭合时，R1两端的电压为2V D. 开关S2闭合时，R2两端的电压为4V
6. 如图所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是( )
A. 电压表的示数变小，灯L变亮
B. 电压表的示数变大，灯L变暗
C. 电流表的示数变小，灯L变暗
D. 电流表的示数变大，灯L变亮
7. 为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测。如图所示，是一种酒精测试仪的电路，图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而减小。电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是( )
A. 电压表示数变大，电流表示数变大 B. 电压表示数变大，电流表示数变小
C. 电压表示数变小，电流表示数变大 D. 电压表示数变小，电流表示数变小
8. 为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是( )
A. B.
C. D.
9. 如图所示的电路中，电源电压保持不变。当开关S闭合时，下列说法中正确的是( )
A. 电压表示数变小，电流表示数变小，灯变暗
B. 电压表示数变大，电流表示数变大，灯变亮
C. 电压表示数不变，电流表示数变小，灯变暗
D. 电压表和电流表的示数都不变，灯的亮度不变

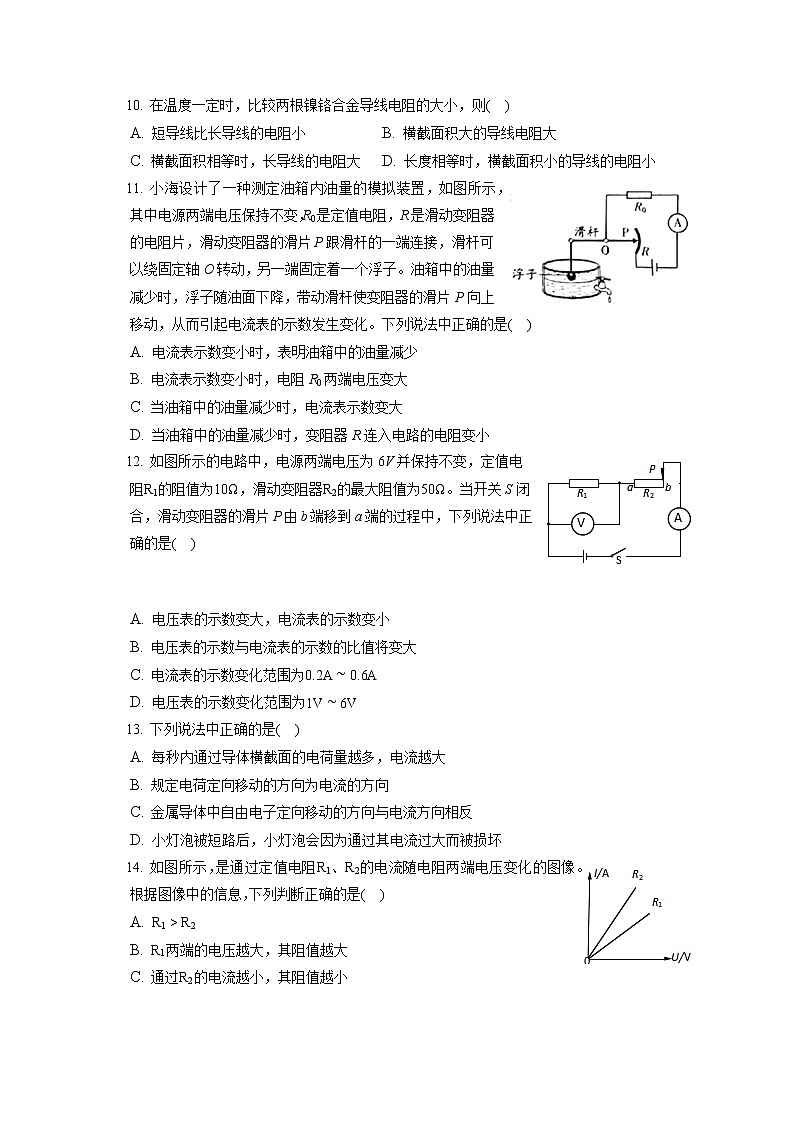

10. 在温度一定时，比较两根镍铬合金导线电阻的大小，则( )
A. 短导线比长导线的电阻小 B. 横截面积大的导线电阻大
C. 横截面积相等时，长导线的电阻大 D. 长度相等时，横截面积小的导线的电阻小
11. 小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化。下列说法中正确的是( )
A. 电流表示数变小时，表明油箱中的油量减少
B. 电流表示数变小时，电阻R0两端电压变大
C. 当油箱中的油量减少时，电流表示数变大
D. 当油箱中的油量减少时，变阻器R连入电路的电阻变小
12. 如图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω。当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是( )
A. 电压表的示数变大，电流表的示数变小
B. 电压表的示数与电流表的示数的比值将变大
C. 电流表的示数变化范围为0.2A∼0.6A
D. 电压表的示数变化范围为1V∼6V
13. 下列说法中正确的是( )
A. 每秒内通过导体横截面的电荷量越多，电流越大
B. 规定电荷定向移动的方向为电流的方向
C. 金属导体中自由电子定向移动的方向与电流方向相反
D. 小灯泡被短路后，小灯泡会因为通过其电流过大而被损坏
14. 如图所示，是通过定值电阻R1、R2的电流随电阻两端电压变化的图像。根据图像中的信息，下列判断正确的是( )
A. R1>R2
B. R1两端的电压越大，其阻值越大
C. 通过R2的电流越小，其阻值越小
D. 把R1、R2串联后接入电路，当电流通过时，R1两端的电压大于R2两端的电压
15. 如图所示的四个电路，电源两端电压未知且不变，定值电阻R0的阻值已知，R1为电阻箱，滑动变阻器符合实验要求。通过开关闭合、断开的转变以及调节滑动变阻器和电阻箱，能够测量未知电阻Rx的实验电路是( )
A. B.
C. D.
16. 如图所示，电阻箱的示数为______Ω。
17. 如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的两片金属箔带______(选填“同种”或“异种”)电荷，相互______(选填“吸引”或“排斥”)而张开。
18. 小岩利用“伏安法”测量电阻Rx的阻值。
(1)请你添加一条导线(要求：滑片P向右移动时变阻器阻值变大)，将图甲所示的实物图补充完整。
(2)电路连接正确后，闭合开关S，滑动变阻器的滑片P滑动到某一位置时，电压表的示数如图乙所示，电流表的示数如图丙所示，则电压表的示数为______ V，电流表的示数为______ A，电阻Rx的阻值为______Ω。
19. 在探究导体的电阻与哪些因素有关的问题时，小敏进行了如下实验。如图所示，电源两端电压不变，实验板上固定了四根金属丝。a、b、c的长度相同，d的长度小于a；a、b、d的横截面积相同，c的横截面积大于a；a、c、d的材料相同，a、b的材料不同。
(1)在探究电阻与金属丝横截面积的关系时，小敏分别把M、N跟______的两端连接，闭合开关，记录电流表的示数，通过分析比较电流表示数大小来反映______。
(2)小敏分别把M、N跟a、d的两端连接，闭合开关，记录电流表的示数，分析比较a、d两根金属丝电阻的大小。她所探究的问题是______。
(3)小敏在探究电阻与材料的关系时，分别把M、N跟b、c的两端连接，闭合开关，记录电流表的示数，分析比较b、c两根金属丝电阻的大小。她在探究过程中存在的问题是______；针对探究过程中存在的问题，改正方法是______。
20. 小亮想探究通过导体的电流与导体的电阻之间的关系。根据实验目的设计出实验电路图，并按电路图连接实验器材如图所示。
(1)在如图所示的实验电路中，有一个元件与导线连接有误，这个元件是：______。
(2)改正(1)中的错误后，闭合开关S后，发现电流表无示数，电压表有示数，产生这种现象的原因可能是：______(选填“R断路”或“R短路”)。
(3)排除(2)中的故障后，当把A、B两点间的电阻由10Ω更换为15Ω时，应将滑动变阻器的滑片P向______移动(填“左”或“右”)，才能使电压表示数保持不变。
(4)前几次实验定值电阻两端电压都可以达到2V，当把阻值为50Ω的定值电阻接入A、B间时，发现电流表的示数不为零，无论怎样移动滑片P，电压表示数都不能达到2V，其原因可能是______。
(5)利用如图所示实验电路还可以进行的探究实验是：______。
21. 在探究通过定值电阻的电流与电阻两端电压关系时，通过调节滑动变阻器，测量并记录电阻两端的电压和对应的电流值如表所示，请你根据表中的数据归纳出实验结论：______。
U/V
0.6
1.0
1.6
2.0
1.8
2.4
2.8
I/A
0.06
0.1
0.16
0.20
0.18
0.24
0.28
22. 小圆想探究通过导体的电流与导体两端电压之间的关系，他利用干电池、电流表、电压表、小灯泡、滑动变阻器、开关及导线，设计了如图所示的电路。实验过程中，闭合开关S，调节滑动变阻器，进行多次测量并记录数据。小圆分析实验数据发现小灯泡的电阻值是变化的，意识到自己的实验设计不能实现探究目的。
(1)请你写出小圆的实验设计不能实现探究目的的原因：______；
(2)为了能够实现探究目的，请你写出改正措施：______(可添加实验器材)；
(3)依据你的改正措施和探究目的，写出主要的操作方法：______。
23. 现有下列实验器材：一只已知阻值的定值电阻R0、两只电流表、电池、开关、足量的导线。请你利用这些器材设计实验，测出一只未知电阻Rx的阻值。要求：
(1)在下框内画出实验电路图。
(2)简述实验过程并用已知量和测量量表示Rx.______。
24. 物体带电的几种方法自然界经常出现物体带电的情况，你知道有几种方法可以使物体带电吗？
使物体带电有这样几种方法：
一、摩擦起电实验室经常用玻璃棒与丝绸、橡胶棒与毛皮相互摩擦起电。其实，日常用的塑料梳子、笔杆、尺子与头发或晴纶针织物摩擦也极易起电。摩擦起电的原因是不同物质的原子核束缚电子的能力不同，在摩擦过程中，束缚电子本领弱的物体就会失去电子而带正电，束缚电子本领强的物体就会得到电子而带负电。可见，摩擦起电并不是创造电荷，而是电荷发生转移，使原来不显电性的两物体分别带上了等量的异种电荷。
根据不同物质的原子核对电子束缚本领的大小不同，科学家通过实验的方法得出了起电顺序表：兔毛-玻璃-羊毛-丝绸-铝-木-硬橡胶-硫磺-人造丝‥‥‥顺序表中任意两种物质相互摩擦时，排在前面的物质带正电，排在后面的物质带负电；两物质次序相隔越多，起电的效果就越好。
二、接触起电将一带电体与一不带电体接触时，就会有一部分电子从带电体跑到非带电体上，或者从非带电体跑到带电体上，使原来不带电的物体上带上了与带电体相同的电荷。
三、感应起电将一带电体A靠近与大地绝缘的导体B的左端时，由于电荷间的相互作用，B的左端聚集了与A相反的电荷，右端聚集了与A相同的电荷。如图1所示，这就是感应起电。
请根据上述材料，回答下列问题：
(1)摩擦起电的原因是不同物质的原子核束缚电子的能力不同，其实质是______发生了转移。
(2)若用兔毛与木条相互摩擦而带电，兔毛将带______电。
(3)图2是小芳参观科技馆的过程中，手接触带电金属球出现的“怒发冲冠”的情景，请解释“怒发冲冠”的原因。
25. 如图所示的电路中，电源两端电压保持不变，电阻丝R1的阻值为10Ω。当开关S闭合后，电压表的示数为2V，电流表的示数为0.4A。
求：(1)电阻R2的阻值；
(2)电源两端的电压
26. 如图所示的电路中，电源两端电压为4V并保持不变，电阻R1阻值为10Ω。闭合开关S后，电流表的示数为0.5A。
求：(1)通过电阻R1电流I1；
(2)电阻R2的阻值。
答案和解析
1.【答案】B
【解析】解：
ACD、陶瓷、玻璃杯和木铲都不容易导电，属于绝缘体，故ACD不符合题意；
B、不锈钢锅是由金属制成的，是导体，故B符合题意；
故选：B。
根据导体和绝缘体的性质，再结合物体的导电性选择答案。生活中常见的导体有：各种金属、酸碱盐溶液、石墨、人体、大地等；常见的绝缘体有：玻璃、橡胶、陶瓷、空气、蒸馏水等。
此题主要考查导体和绝缘体，对生活中常见物体是导体还是绝缘体应当掌握，属于基础题。
2.【答案】D
【解析】解：由图知，两只小球靠近时相互排斥，说明两只小球一定是带有同种电荷，故D正确。
故选：D。
根据“同种电荷相互排斥、异种电荷相互吸引”的规律可做出判断。
本题考查了电荷间的相互作用，知道同种电荷相互排斥、异种电荷相互吸引，同时要知道，如果是两球相互吸引，则可能是带异种电荷，也可能是有个带电，一个不带电。
3.【答案】A
【解析】
【解答】
AB、由图知，电阻R1、R2串联，串联电路中各处电流都相等，即I1=I2，故A正确，B错误；
CD、通过两电阻的电流相等，R1
分析两电阻的连接方式，由串联电路的电流特点分析两电阻电流关系。根据欧姆定律分析两电阻两端的电压关系。
本题考查对串联电路的电压和电流特点的认识和理解，正确分析电路是前提。
4.【答案】B
【解析】解：ABC、由图可知，灯L1与灯L2并联，由于灯的规格未知，所以不能判断两灯的亮度关系和通过它们的电流大小关系，故AC错误；
因为并联电路各支路两端的电压相等，所以灯L1和灯L2两端的电压一定相等，故B正确；
D、并联电路各支路互不影响，若L1的灯丝断了，灯L2仍能发光，故D错误。
故选：B。
(1)由图可知，灯L1与灯L2并联，由于灯的规格未知，所以不能判断两灯的亮度关系和通过它们的电流大小关系；
(2)根据并联电路的电压规律可知两灯两端的电压关系；
(3)根据并联电路的特点可知，灯L1的灯丝断了后，灯L2的工作情况。
本题考查并联电路的特点，难度不大。
5.【答案】A
【解析】解：(1)当开关S1闭合后，再闭合S2，电路中R2被短接，只有R1工作，故R1两端电压为4V，R2两端电压为0V；
(2)当开关S1闭合后，断开S2，电路变为R1与R2串联，由于R1、R2为两个相同阻值的电阻，故两电阻分压相同，即R1和R2两端电压均为2V；
故BCD错误；A正确；
故选：A。
准确分析开关闭合或打开时的电路情况，注意是否出现短接现象；再运用串联的分压作用可解答。
准确分析电路的变化情况，理解串联分压作用，是解答此题的关键。
6.【答案】C
【解析】解：
由电路图可知，灯泡L与滑动变阻器R串联，电压表测灯泡L两端的电压，电流表测电路中的电流；
将滑动变阻器的滑片P向右滑动，变阻器接入电路中的电阻变大，电路中的总电阻变大，由I=UR可知，电路中的电流变小，即电流表的示数变小，故D错误；
由U=IR可知，灯泡L两端的电压变小，即电压表的示数变小，故B错误；
根据P=UI可知灯泡的实际功率变小，所以灯泡L变暗，故A错误，C正确。
故选：C。
由实物图可知，灯泡L与滑动变阻器R串联，电压表测小灯泡L两端的电压，电流表测电路中的电流，根据滑片移动方向的可知接入电路中电阻的变化，根据I=UR判断出电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，由P=UI判断出灯泡的实际功率变化，进一步可知亮暗的变化。
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用。
7.【答案】A
【解析】解：由电路图可知，电阻R与气敏元件Q串联，电压表测量R两端的电压，电流表测电路电流。
因酒精气敏元件的阻值随被测的酒精气体浓度的增大而减小，
所以，当气敏元件所测酒精气体的浓度增大时，Q的阻值减小，电路中的总电阻减小，
由I=UR可知，电路中的电流变大，即电流表的示数变大，故BD错误；
由U=IR可知，R两端的电压变大，即电压表的示数变大，故A正确、C错误。
故选：A。
由电路图可知，电阻R与气敏元件Q串联，电压表测量Q两端的电压，电流表测电路电流；根据题意可知酒精气体浓度增大时其阻值的变化，根据欧姆定律可知电路中电流的变化和R两端的电压变化。
本题考查了电路的动态分析，涉及到欧姆定律的应用，利用好“酒精气敏元件的阻值随被测的酒精气体浓度的增大而减小”是关键。
8.【答案】D
【解析】解：
由题知，S1闭合、开关S2断开指示灯亮，S2闭合，指示灯熄灭。
A、指示灯与S1串联，与S2并联，乘客坐下时S1闭合指示灯亮，系上安全带时S2闭合，指示灯被短路熄灭，但出现电源短路，不符合题意；
B、两开关并联后与指示灯串联，无论是乘客坐下时S1闭合还是系上安全带时S2闭合，指示灯都会发光，不符合题意；
C、两开关串联，只有乘客坐下，系上安全带S2闭合时指示灯才会发光，不符合题意；
D、指示灯与S1串联，与S2并联，乘客坐下时S1闭合指示灯亮，系上安全带时S2闭合，指示灯被短路熄灭，并且不会出现电源短路，符合题意。
故选：D。
由题意知，只有坐在座位上时，指示灯才亮，故S1可控制灯，当开关S2闭合时，灯又不亮了，说明指示灯被S2短路了。
本题利用了对用电器短路时，用电器将不工作设计电路，注意不能出现对电源短路的情况，电阻起保护电路的作用。
9.【答案】D
【解析】解：电源电压保持不变，当开关S闭合时，电阻R与灯泡L并联，电流表测量通过灯泡的电流，电压表测量电源电压，由于电源电压保持不变，所以电压表的的示数不变；
由于并联电路各支路互不影响，所以灯泡两端的电压不变，由I=UR知通过小灯泡的电流不变，电流表的示数不变；
由P=UI知小灯泡的实际功率不变，灯泡的亮度不变，故D正确。
故选：D。
开关断开时，电路中只有灯泡L工作，电流表测量通过灯泡的电流，电压表测量电源电压；
当开关闭合时，电阻R与灯泡L并联，电流表还是测量通过灯泡的电流，电压表还是测量电源电压，根据I=UR判断出通过小灯泡电流的变化，由P=UI判断出小灯泡实际功率的变化，进而判断出灯泡亮度的变化。
本题考查并联电路电压的特点；关键是明白电流表和电压表分别测量哪一部分电路的电流和电压。
10.【答案】C
【解析】解：
AB、电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，只根据导线的长度或横截面积无法判定电阻的大小，故AB错误；
C、在温度、横截面积和材料相同时，长度越长，电阻越大，故C正确；
D、在温度、长度和材料相同，导线的横截面积越小，电阻越大，故D错误。
故选：C。
导体电阻的大小由温度、材料、长度和横截面积四方面因素共同决定。所以在比较两根导线电阻大小关系时，一定要在其他三个因素都相同的情况下，通过比较其中的某一个因素，才能比较出两根电阻的大小关系，否则是很难比较出来的。
本题考查了决定电阻大小的因素，用好控制变量法正确分析是本题的关键。
11.【答案】A
【解析】由电路图可知，滑动变阻器R与定值电阻R0串联，电流表测电路中的电流；
当油箱中的油量减少时，浮子随油面下降，在杠杆的作用下滑片上移，变阻器R连入电路的电阻变大，电路中的总电阻变大，
由I=UR可知，电路中的电流变小，即电流表的示数变小，故A正确、CD错误；
电流表示数变小时，由U=IR可知，电阻R0两端电压变小，故B错误。
由电路图可知，滑动变阻器R与定值电阻R0串联，电流表测电路中的电流，根据油量的变化可知浮子的变化，在杠杆的作用下可知滑片P移动的方向，从而得出接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和电阻R0两端电压的变化。
本题考查了滑动变阻器和欧姆定律的应用，正确的分析油量变化时滑片移动的方向是关键。
12.【答案】D
【解析】解：由电路图可知，当开关S闭合，R1与R2串联，电压表V测R1两端的电压，电流表测电路中的电流。
A、滑动变阻器的滑片P由b端移到a端的过程中，滑动变阻器接入电路中的电阻变小，电路的总电阻变小，由I=UR可知，电路中的电流变大，即电流表的示数变大，由U=IR可知，定值电阻R1两端的电压变大，即电压表的示数变大，故A错误；
B、由R=UI可知，电压表和电流表示数的比值等于定值电阻R1的阻值，则滑片移动时，其比值不变，故B错误；
CD、当滑片位于b端时，滑动变阻器接入电路中的电阻最大，此时电路中的电流最小，R1两端的电压最小，
电路中的最小电流为：
I小=UR总=UR1+R2大=6V10Ω+50Ω=0.1A，即电流表的示数最小为0.1A；
定值电阻R1两端的最小电压为：
U1小=I小R1=0.1A×10Ω=1V，即电压表的最小示数为1V；
当滑片位于a端时，滑动变阻器接入电路中的电阻为零，此时电路中的电流最大，R1两端的电压最大，最大为电源电压，即U1大=U=6V，
则电路中的最大电流为：
I大=UR1=6V10Ω=0.6A，即电流表的最大示数为0.6A，
所以，电流表的示数变化范围为0.1A∼0.6A，电压表的示数变化范围为1V∼6V，故C错误、D正确。
故选：D。
由电路图可知，当开关S闭合，R1与R2串联，电压表V测R1两端的电压，电流表测电路中的电流。
(1)根据滑片的移动可知变阻器接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻R1两端的电压变化；
(2)根据欧姆定律结合定值电阻R1的阻值可知滑片移动时电压表和电流表示数的比值变化；
(3)当滑片位于b端时，变阻器接入电路中的电阻最大，此时电路中的电流最小，R1两端的电压最小，根据电阻的串联和欧姆定律求出电路中电流表的最小示数，再根据欧姆定律求出电压表的最小示数；当滑片位于a端时，变阻器接入电路中的电阻为零，此时电路中的电流最大，R1两端的电压最大，根据欧姆定律求出电路中电流表的最大示数，根据电源的电压可知电压表的最大示数，然后得出电流表的示数变化范围和电压表的示数变化范围。
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，会把电压表和电流表示数的比值转换为定值电阻R1的阻值处理是关键。
13.【答案】AC
【解析】解：A.物理学中，用单位时间内通过导体横截面的电荷量来表示电流的强弱，叫做电流，所以单位时间内通过导体横截面的电荷量就越多，电流越大，故A正确；
B.物理学中规定，正电荷定向移动的方向为电流的方向，故B错误；
C.金属导体中自由电子是负电荷，定向移动的方向与电流方向相反，故C正确；
D.小灯泡被短路后，小灯泡中没有电流通过，不会被损坏，故D错误。
故选：AC。
(1)物理学中用每秒通过导体横截面的电荷量来表示电流的强弱，叫做电流；
(2)正电荷定向移动的方向规定为电流的方向；自由电子定向移动的方向与电流的方向相反；
(3)用电器被短路后没有电流通过，不能工作。
本题考查了学生对电流的相关知识的掌握，属于电学基础知识的考查，相对比较简单。
14.【答案】AD
【解析】解：A、由电流与电压和电阻的关系知，电压一定时，电流与电阻成反比；由图知电压一定时，流过R1的电流小，所以R1的阻值大，故A正确；
BC、电阻是导体本身的一种性质，它的大小只与自身的因素有关如材料、长度、横截面积等，而与它两端的电压或流过它的电流无关，故BC错误；
D、因为串联电路中的电流处处相等，所以，根据图像可知，当通过两电阻的电流相等时，R1两端的电压大于R2两端的电压，故D正确。
故选：AD。
(1)由电流与电压和电阻的关系知，电压一定时，电流与电阻成反比。在图上找到R1、R2电压相同的电对应电流的大小关系可判断它们电阻大小关系。
(2)电阻是导体本身的一种性质，它的大小只与自身的因素有关如材料、长度、横截面积等，而与它两端的电压或流过它的电流无关。
(3)根据串联电路的电流特点直接在图中找出两电阻串联时两电阻两端的电压关系。
本题考查了欧姆定律的应用以及对电路中电流与电压和电阻的关系的理解，属于常考题，难度不大。
15.【答案】BCD
【解析】解：A、闭合开关，滑动变阻器和待测电阻串联接入电路，电压表测滑动变阻器两端的电压，滑动变阻器的阻值未知，所以无法计算通过待测电阻的电流，故A不能测出未知电阻Rx的阻值；
B、闭合开关S，定值电阻和待测电阻串联接入电路，闭合S1，电压表测电源电压，断开S1，闭合S2电压表测待测电阻两端的电压，根据串联电路电压规律计算定值电阻两端的电压，定值电阻R0的阻值已知，根据串联电路电流特点结合欧姆定律计算通过电路的电流，根据R=UI计算待测电阻的阻值，故B能测出未知电阻Rx的阻值；
C、闭合S、S2，两电阻并联接入电路，电流表测干路电流，断开S2，闭合S1，电流表测通过定值电阻的电流，根据并联电路电流规律计算通过待测电阻的电流，定值电阻R0的阻值已知，根据并联电路电压特点结合U=IR计算电源电压，根据R=UI计算待测电阻的阻值，故C能测出未知电阻Rx的阻值；
D、闭合S1，滑动变阻器和待测电阻串联接入电路，读取电流表示数，断开S1，闭合S2，滑动变阻器和电阻箱并联接入电路，调节电阻箱接入电路的阻值使电流表示数不变，读取电阻箱的阻值，电阻箱即待测电阻的阻值，故D能测出未知电阻Rx的阻值。
故选：BCD。
(1)串联电路的电流处处相等，串联电路总电压等于各部分电压之和，用电压表直接或间接测量待测电阻两端的电压，根据欧姆定律计算通过电路的电流，进一步求得Rx电阻；
(2)并联电路各支路两端电压相等，并联电路干路电流等于各支路电流之和，用电流表直接或间接测量通过待测电阻的电流，根据U=IR计算电源电压，进一步求得Rx电阻；
(3)闭合S1，滑动变阻器和待测电阻串联接入电路，读取电流表示数，断开S1，闭合S2，滑动变阻器和电阻箱并联接入电路，调节电阻箱接入电路的阻值使电流表示数不变，读取电阻箱的阻值，根据等效替代法可知待测电阻的阻值。
本题考查串联电路特点、并联电路特点和欧姆定律的灵活运用，分清电路连接是解题的关键。
16.【答案】50
【解析】解：电阻箱的读数为：R=0×1000Ω+0×100Ω+5×10Ω+0×1Ω=50Ω。
故答案为：50。
按照电阻箱的读数方法，用△所对的数字乘以下面的倍数，然后把它们相加，就得出电阻箱的示数。
本题考查了电阻箱的读数方法，属于基础题目。
17.【答案】同种 排斥
【解析】解：
用毛皮摩擦过的橡胶棒带负电，用它去接触验电器的金属球时，橡胶棒上的电子会转移到验电器上，则验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了同种电荷---负电荷；由于同种电荷相互排斥，所以其两个金属箔片会张开。
故答案为：同种；排斥。
验电器是检验物体是否带电的仪器，其制作原理是：同种电荷相互排斥。
知道实验室中如何取得正电荷和负电荷，且明白验电器的制作原理是解决该题的关键。
18.【答案】20.54
【解析】解：(1)滑片P向右移动时变阻器阻值变大，故变阻器选用左下接线柱与电源串联在电路中，如下图所示：
；
(2)滑动变阻器的滑片P滑动到某一位置时，电压表的示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为2V；电流表的示数如图丙所示，电流表选用小量程，分度值0.02A，其示数为0.5A，电阻Rx的阻值为：
Rx=UI=2V0.5A=4Ω。
故答案为：(1)见解答图；(2)2；0.5；4。
(1)滑片P向右移动时变阻器阻值变大，据此确定变阻器选用的下端接线柱；
(2)根据两表选用的量程确定分度值读数，利用R=UI求出电阻Rx的阻值。
本题伏安法测电阻实验，考查了电路连接、电表读数和电阻的计算等知识，属于基本实验能力的考查。
19.【答案】a、c 电阻的大小 探究电阻大小与长度的关系 没有控制金属丝的横截面积相同 应分别把M、N跟a、b的两端连接
【解析】解：
(1)要研究电阻跟横截面积的关系，必须选取材料、长度都相同的两根导线，a、c材料相同且长度相同，横截面积不同，所以应选择a、c；
根据转换法可知，实验中通过分析比较电流表示数大小来反映电阻的大小；
(2)a、d的材料、横截面积都相同，长度不同，所以a、d可以探究电阻大小与长度的关系；
(3)探究电阻与材料的关系时，需要控制金属丝的长度和横截面积相同，材料不同；小敏分别把M、N跟b、c的两端连接，b、c的长度相同、横截面积不同，材料不同，由于没有控制金属丝的横截面积相同，所以无法探究电阻大小与材料的关系；a、b的长度、横截面积相同，材料不同，所以小敏应分别把M、N跟a、b的两端连接。
故答案为：(1)a、c；电阻的大小；(2)探究电阻大小与长度的关系；(3)没有控制金属丝的横截面积相同；应分别把M、N跟a、b的两端连接。
影响电阻大小的因素有三个：材料、长度、横截面积和温度，根据控制变量法分析；
电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小。
物理学中对于多因素的问题，常常采用控制因素的办法，把多因素的问题变成多个单因素的问题，分别加以研究，最后再综合解决，这种方法叫控制变量法，一定要掌握控制变量法。
20.【答案】电流表 R断路 右 滑动变阻器的最大阻值较小 通过导体的电流与导体两端电压之间的关系
【解析】解：(1)由图知，电流表的正负接线柱接反了，即连接有误的元件是电流表；
(2)闭合开关S后，电流表无示数，说明电路可能发生了断路故障，电压表有示数，说明电压表的两接线柱与电源两极能够相通，所以可能是与电压表并联的部分断路，即电阻R断路。
(3)将电阻由10Ω更换为15Ω时，电阻增大，根据串联分压的规律可知，其分得的电压增大；
探究电流与电阻关系的实验中，应保持电阻两端的电压不变，所以应使电阻两端的电压减小为原来的电压值，由串联电路的电压规律可知应增大变阻器分得的电压，由分压原理可知应增大变阻器连入电路中的电阻，所以滑片P应向右端移动。
(4)要保持定值电阻两端的电压不变，由串联电路的电压规律可知变阻器两端的电压也要保持不变，由串联分压的规律可得URU滑=RR滑，所以当更换阻值较大的定值电阻时，变阻器连入电路中的电阻也要变大，如果滑动变阻器的最大电阻较小，则会导致定值电阻两端的电压不能达到所要控制不变的值，由此可知电压表示数都不能达到2V的原因可能是滑动变阻器的最大阻值较小。
(5)本实验电路还可以探究通过导体的电流与导体两端电压之间的关系。
故答案为：(1)电流表；(2)R断路；(3)右；(4)滑动变阻器的最大阻值较小；(5)通过导体的电流与导体两端电压之间的关系。
(1)电流表要串联在被测量电路中，电流要从电流表的正接线柱流入、从负接线柱流出。
(2)电流表无示数，说明电路可能发生了断路故障；电压表有示数，说明电压表的两接线柱与电源两极能够相通，据此分析电路故障。
(3)在本实验中，当定值电阻更换后，要保持电压表示数不变，根据串联电路的电压特点和串联分压规律分析滑动变阻器连入电路的阻值如何变化，从而判断滑片调节的方向。
(4)要保持定值电阻两端的电压不变即电压表示数不变，定值电阻增大时，由串联分压的规律可知滑动变阻器的阻值也要增大，如果滑动变阻器的最大阻值较小，则会导致更换较大的定值电阻时电压表示数不能满足实验的要求。
(5)根据实验电路的器材分析还可以完成的探究实验。
本题是探究电流与电阻关系的实验，考查了电流表的使用、电路故障的判断、实验的操作过程等。
21.【答案】在电阻一定时，通过导体的电流与导体两端的电压成正比
【解析】解：分析表中数据可知，每一组数据中的电流与电压的比值都相同，符合正比例的特点，可以得出实验结论：在电阻一定时，通过导体的电流与导体两端的电压成正比。
故答案为：在电阻一定时，通过导体的电流与导体两端的电压成正比。
(1)如果两个量的比值是一个定值，则这两个量成正比关系。
(2)在归纳结论时要应用控制变量法。
解答本题要掌握两个要点：一是两个量的比值是定值时这两个量成正比，二是得出结论时要运用控制变量法。
22.【答案】本实验要保持电阻阻值不变，而小灯泡的电阻值是变化的，不符合要求 把小灯泡更换成定值电阻 闭合开关，调节滑动变阻器的滑片P在某一位置，记录下电压表和电流表示数，然后多次改变滑片P的位置，记录下多组对应的电压表示数和电流表示数，分析数据得出结论
【解析】解：(1)探究通过导体的电流与导体两端电压之间的关系时，要保持电阻不变，而小灯泡的电阻值是变化的，不符合要求；
(2)要保持电路中两点间的电阻不变，需要把小灯泡更换成定值电阻；
(3)实验主要操作方法：闭合开关，调节滑动变阻器的滑片P在某一位置，记录下电压表和电流表示数，然后多次改变滑片P的位置，记录下多组对应的电压表示数和电流表示数，分析数据得出结论。
故答案为：(1)本实验要保持电阻阻值不变，而小灯泡的电阻值是变化的，不符合要求；把小灯泡更换成定值电阻；(3)闭合开关，调节滑动变阻器的滑片P在某一位置，记录下电压表和电流表示数，然后多次改变滑片P的位置，记录下多组对应的电压表示数和电流表示数，分析数据得出结论。
(1)探究通过导体的电流与导体两端电压之间的关系时，要用到控制变量法；
(2)要保持电路两点间电阻不变，需要把小灯泡更换成定值电阻；
(3)根据实验目的，保持定值电阻不变，改变定值电压两端的电压，记录相应的电流表示数，分析数据得出结论。
在探究通过导体的电流与导体两端电压之间的关系实验中要注意控制变量法的运用，要熟悉实验的操作过程。
23.【答案】Rx=I1I2R0
【解析】解：(1)答图如下：
(2)按照图所示的电路图连接电路，闭合开关S，读出电流表示数I1、I2，
根据电源电压不变U=R0I1=RxI2，求出Rx=I1I2R0。
题中给出了一个定值电阻R0和两只电流表，要测量未知电阻Rx的阻值，可以采用两个电阻并联的方式，测出通过定值电阻R0
和未知电阻Rx的电流。
因为并联电压是相等的，我们可以求出R0两端电压，也就知道了Rx两端电压，除以通过Rx电流，就是Rx的阻值。
此题考查的是测量电阻的特殊方法，我们要能够根据学过的物理知识设计出实验方案。
24.【答案】电荷 正
【解析】解：(1)摩擦起电并不是创造电荷，而是电荷发生转移；
(2)起电顺序表中兔毛排在木的前面，相互摩擦时，排在前面的物质带正电，排在后面的物质带负电，所以兔毛与木条相互摩擦而带电时，兔毛将带正电；
(3)带电体与不带电体接触时，原来不带电的物体就会带上与带电体相同的电荷，因此手接触带电金属球，人体也会带上电荷，同种电荷互相排斥，所以头发会因带上同种电荷互相排斥而出现“怒发冲冠”的情景。
故答案为：(1)电荷；
(2)正；
(3)带电体与不带电体接触时，原来不带电的物体就会带上与带电体相同的电荷，因此手接触带电金属球，人体也会带上电荷，同种电荷互相排斥，所以头发会因带上同种电荷互相排斥而出现“怒发冲冠”的情景。
(1)摩擦起电并不是创造电荷，而是电荷发生转移；
(2)起电顺序表中兔毛排在木的前面；
(3)带电体与不带电体接触时，就会有一部分电子从带电体跑到非带电体上，或者从非带电体跑到带电体上，使原来不带电的物体上带上了与带电体相同的电荷。
此题考查了摩擦起电、电荷间的相互作用规律等知识点，属基础题目。
25.【答案】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
(1)由I=UR可得，电阻R2的阻值：R2=U2I2=2V0.4A=5Ω；
(2)因串联电路中总电阻等于各分电阻之和，所以由I=UR可得，电源的电压：U=I(R1+R2)=0.4A×(10Ω+5Ω)=6V。
答：(1)电阻R2的阻值为5Ω；
(2)电源两端的电压为6V。
【解析】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
(1)根据欧姆定律的应用求出电阻R2的阻值；
(2)根据电阻的串联和欧姆定律的应用求出电源的电压。
本题考查欧姆定律和串联电路特点等知识，属于基础性题目，比较简单。
26.【答案】解：(1)闭合开关S，该电路为并联电路，电流表测量干路电流，
并联电路各支路两端电压相等，根据欧姆定律可得通过R1的电流：I1=UR1=4V10Ω=0.4A；
(2)并联电路干路电流等于各支路电流之和，通过R2的电流：I2=I−I1=0.5A−0.4A=0.1A，
根据欧姆定律可得R2的阻值为：R2=UI2=4V0.1A=40Ω。
答：(1)通过电阻R1电流I1为0.4A；
(2)电阻R2的阻值为40Ω。
【解析】(1)闭合开关S，该电路为并联电路，电流表测量干路电流，根据并联电路电压特点结合欧姆定律计算通过R1的电流；
(2)根据并联电路电流规律计算通过R2的电流，根据欧姆定律计算R2的阻值。
本题考查并联电路特点和欧姆定律的灵活运用，属于基础题。
2022-2023学年北京市房山区九年级（上）期中物理试卷
1. 如图所示的物品中，通常情况下属于导体的是( )
A. 陶瓷 B. 不锈钢锅
C. 玻璃杯 D. 木铲
2. 如图所示，轻质小球甲、乙靠近时出现的情景。下列说法中正确的是( )
A. 甲带电，乙不带电
B. 甲不带电，乙带电
C. 甲带正电荷，乙带负电荷
D. 甲、乙都带电，且带有同种电荷
3. 如图所示的电路中，电阻阻值R1
A. I1=I2 B. I1>I2 C. U1=U2 D. U1>U2
4. 如图所示的电路中，将开关S闭合，灯L1和灯L2均发光。下列说法中正确的是( )
A. 灯L1一定比灯L2亮
B. 灯L1和灯L2两端的电压一定相等
C. 通过灯L1的电流与通过电源的电流一定相等
D. 若L1的灯丝断了，灯L2一定熄灭
5. 如图所示的电路中，电源两端的电压为4V并保持不变，电阻R1、R2的阻值相同。开关S1闭合后，下列说法中正确的是( )
A. 开关S2断开时，R1两端的电压为2V B. 开关S2断开时，R2两端的电压为4V
C. 开关S2闭合时，R1两端的电压为2V D. 开关S2闭合时，R2两端的电压为4V
6. 如图所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是( )
A. 电压表的示数变小，灯L变亮
B. 电压表的示数变大，灯L变暗
C. 电流表的示数变小，灯L变暗
D. 电流表的示数变大，灯L变亮
7. 为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测。如图所示，是一种酒精测试仪的电路，图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而减小。电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是( )
A. 电压表示数变大，电流表示数变大 B. 电压表示数变大，电流表示数变小
C. 电压表示数变小，电流表示数变大 D. 电压表示数变小，电流表示数变小
8. 为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是( )
A. B.
C. D.
9. 如图所示的电路中，电源电压保持不变。当开关S闭合时，下列说法中正确的是( )
A. 电压表示数变小，电流表示数变小，灯变暗
B. 电压表示数变大，电流表示数变大，灯变亮
C. 电压表示数不变，电流表示数变小，灯变暗
D. 电压表和电流表的示数都不变，灯的亮度不变
10. 在温度一定时，比较两根镍铬合金导线电阻的大小，则( )
A. 短导线比长导线的电阻小 B. 横截面积大的导线电阻大
C. 横截面积相等时，长导线的电阻大 D. 长度相等时，横截面积小的导线的电阻小
11. 小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化。下列说法中正确的是( )
A. 电流表示数变小时，表明油箱中的油量减少
B. 电流表示数变小时，电阻R0两端电压变大
C. 当油箱中的油量减少时，电流表示数变大
D. 当油箱中的油量减少时，变阻器R连入电路的电阻变小
12. 如图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω。当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是( )
A. 电压表的示数变大，电流表的示数变小
B. 电压表的示数与电流表的示数的比值将变大
C. 电流表的示数变化范围为0.2A∼0.6A
D. 电压表的示数变化范围为1V∼6V
13. 下列说法中正确的是( )
A. 每秒内通过导体横截面的电荷量越多，电流越大
B. 规定电荷定向移动的方向为电流的方向
C. 金属导体中自由电子定向移动的方向与电流方向相反
D. 小灯泡被短路后，小灯泡会因为通过其电流过大而被损坏
14. 如图所示，是通过定值电阻R1、R2的电流随电阻两端电压变化的图像。根据图像中的信息，下列判断正确的是( )
A. R1>R2
B. R1两端的电压越大，其阻值越大
C. 通过R2的电流越小，其阻值越小
D. 把R1、R2串联后接入电路，当电流通过时，R1两端的电压大于R2两端的电压
15. 如图所示的四个电路，电源两端电压未知且不变，定值电阻R0的阻值已知，R1为电阻箱，滑动变阻器符合实验要求。通过开关闭合、断开的转变以及调节滑动变阻器和电阻箱，能够测量未知电阻Rx的实验电路是( )
A. B.
C. D.
16. 如图所示，电阻箱的示数为______Ω。
17. 如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的两片金属箔带______(选填“同种”或“异种”)电荷，相互______(选填“吸引”或“排斥”)而张开。
18. 小岩利用“伏安法”测量电阻Rx的阻值。
(1)请你添加一条导线(要求：滑片P向右移动时变阻器阻值变大)，将图甲所示的实物图补充完整。
(2)电路连接正确后，闭合开关S，滑动变阻器的滑片P滑动到某一位置时，电压表的示数如图乙所示，电流表的示数如图丙所示，则电压表的示数为______ V，电流表的示数为______ A，电阻Rx的阻值为______Ω。
19. 在探究导体的电阻与哪些因素有关的问题时，小敏进行了如下实验。如图所示，电源两端电压不变，实验板上固定了四根金属丝。a、b、c的长度相同，d的长度小于a；a、b、d的横截面积相同，c的横截面积大于a；a、c、d的材料相同，a、b的材料不同。
(1)在探究电阻与金属丝横截面积的关系时，小敏分别把M、N跟______的两端连接，闭合开关，记录电流表的示数，通过分析比较电流表示数大小来反映______。
(2)小敏分别把M、N跟a、d的两端连接，闭合开关，记录电流表的示数，分析比较a、d两根金属丝电阻的大小。她所探究的问题是______。
(3)小敏在探究电阻与材料的关系时，分别把M、N跟b、c的两端连接，闭合开关，记录电流表的示数，分析比较b、c两根金属丝电阻的大小。她在探究过程中存在的问题是______；针对探究过程中存在的问题，改正方法是______。
20. 小亮想探究通过导体的电流与导体的电阻之间的关系。根据实验目的设计出实验电路图，并按电路图连接实验器材如图所示。
(1)在如图所示的实验电路中，有一个元件与导线连接有误，这个元件是：______。
(2)改正(1)中的错误后，闭合开关S后，发现电流表无示数，电压表有示数，产生这种现象的原因可能是：______(选填“R断路”或“R短路”)。
(3)排除(2)中的故障后，当把A、B两点间的电阻由10Ω更换为15Ω时，应将滑动变阻器的滑片P向______移动(填“左”或“右”)，才能使电压表示数保持不变。
(4)前几次实验定值电阻两端电压都可以达到2V，当把阻值为50Ω的定值电阻接入A、B间时，发现电流表的示数不为零，无论怎样移动滑片P，电压表示数都不能达到2V，其原因可能是______。
(5)利用如图所示实验电路还可以进行的探究实验是：______。
21. 在探究通过定值电阻的电流与电阻两端电压关系时，通过调节滑动变阻器，测量并记录电阻两端的电压和对应的电流值如表所示，请你根据表中的数据归纳出实验结论：______。
U/V
0.6
1.0
1.6
2.0
1.8
2.4
2.8
I/A
0.06
0.1
0.16
0.20
0.18
0.24
0.28
22. 小圆想探究通过导体的电流与导体两端电压之间的关系，他利用干电池、电流表、电压表、小灯泡、滑动变阻器、开关及导线，设计了如图所示的电路。实验过程中，闭合开关S，调节滑动变阻器，进行多次测量并记录数据。小圆分析实验数据发现小灯泡的电阻值是变化的，意识到自己的实验设计不能实现探究目的。
(1)请你写出小圆的实验设计不能实现探究目的的原因：______；
(2)为了能够实现探究目的，请你写出改正措施：______(可添加实验器材)；
(3)依据你的改正措施和探究目的，写出主要的操作方法：______。
23. 现有下列实验器材：一只已知阻值的定值电阻R0、两只电流表、电池、开关、足量的导线。请你利用这些器材设计实验，测出一只未知电阻Rx的阻值。要求：
(1)在下框内画出实验电路图。
(2)简述实验过程并用已知量和测量量表示Rx.______。
24. 物体带电的几种方法自然界经常出现物体带电的情况，你知道有几种方法可以使物体带电吗？
使物体带电有这样几种方法：
一、摩擦起电实验室经常用玻璃棒与丝绸、橡胶棒与毛皮相互摩擦起电。其实，日常用的塑料梳子、笔杆、尺子与头发或晴纶针织物摩擦也极易起电。摩擦起电的原因是不同物质的原子核束缚电子的能力不同，在摩擦过程中，束缚电子本领弱的物体就会失去电子而带正电，束缚电子本领强的物体就会得到电子而带负电。可见，摩擦起电并不是创造电荷，而是电荷发生转移，使原来不显电性的两物体分别带上了等量的异种电荷。
根据不同物质的原子核对电子束缚本领的大小不同，科学家通过实验的方法得出了起电顺序表：兔毛-玻璃-羊毛-丝绸-铝-木-硬橡胶-硫磺-人造丝‥‥‥顺序表中任意两种物质相互摩擦时，排在前面的物质带正电，排在后面的物质带负电；两物质次序相隔越多，起电的效果就越好。
二、接触起电将一带电体与一不带电体接触时，就会有一部分电子从带电体跑到非带电体上，或者从非带电体跑到带电体上，使原来不带电的物体上带上了与带电体相同的电荷。
三、感应起电将一带电体A靠近与大地绝缘的导体B的左端时，由于电荷间的相互作用，B的左端聚集了与A相反的电荷，右端聚集了与A相同的电荷。如图1所示，这就是感应起电。
请根据上述材料，回答下列问题：
(1)摩擦起电的原因是不同物质的原子核束缚电子的能力不同，其实质是______发生了转移。
(2)若用兔毛与木条相互摩擦而带电，兔毛将带______电。
(3)图2是小芳参观科技馆的过程中，手接触带电金属球出现的“怒发冲冠”的情景，请解释“怒发冲冠”的原因。
25. 如图所示的电路中，电源两端电压保持不变，电阻丝R1的阻值为10Ω。当开关S闭合后，电压表的示数为2V，电流表的示数为0.4A。
求：(1)电阻R2的阻值；
(2)电源两端的电压
26. 如图所示的电路中，电源两端电压为4V并保持不变，电阻R1阻值为10Ω。闭合开关S后，电流表的示数为0.5A。
求：(1)通过电阻R1电流I1；
(2)电阻R2的阻值。
答案和解析
1.【答案】B
【解析】解：
ACD、陶瓷、玻璃杯和木铲都不容易导电，属于绝缘体，故ACD不符合题意；
B、不锈钢锅是由金属制成的，是导体，故B符合题意；
故选：B。
根据导体和绝缘体的性质，再结合物体的导电性选择答案。生活中常见的导体有：各种金属、酸碱盐溶液、石墨、人体、大地等；常见的绝缘体有：玻璃、橡胶、陶瓷、空气、蒸馏水等。
此题主要考查导体和绝缘体，对生活中常见物体是导体还是绝缘体应当掌握，属于基础题。
2.【答案】D
【解析】解：由图知，两只小球靠近时相互排斥，说明两只小球一定是带有同种电荷，故D正确。
故选：D。
根据“同种电荷相互排斥、异种电荷相互吸引”的规律可做出判断。
本题考查了电荷间的相互作用，知道同种电荷相互排斥、异种电荷相互吸引，同时要知道，如果是两球相互吸引，则可能是带异种电荷，也可能是有个带电，一个不带电。
3.【答案】A
【解析】
【解答】
AB、由图知，电阻R1、R2串联，串联电路中各处电流都相等，即I1=I2，故A正确，B错误；
CD、通过两电阻的电流相等，R1
分析两电阻的连接方式，由串联电路的电流特点分析两电阻电流关系。根据欧姆定律分析两电阻两端的电压关系。
本题考查对串联电路的电压和电流特点的认识和理解，正确分析电路是前提。
4.【答案】B
【解析】解：ABC、由图可知，灯L1与灯L2并联，由于灯的规格未知，所以不能判断两灯的亮度关系和通过它们的电流大小关系，故AC错误；
因为并联电路各支路两端的电压相等，所以灯L1和灯L2两端的电压一定相等，故B正确；
D、并联电路各支路互不影响，若L1的灯丝断了，灯L2仍能发光，故D错误。
故选：B。
(1)由图可知，灯L1与灯L2并联，由于灯的规格未知，所以不能判断两灯的亮度关系和通过它们的电流大小关系；
(2)根据并联电路的电压规律可知两灯两端的电压关系；
(3)根据并联电路的特点可知，灯L1的灯丝断了后，灯L2的工作情况。
本题考查并联电路的特点，难度不大。
5.【答案】A
【解析】解：(1)当开关S1闭合后，再闭合S2，电路中R2被短接，只有R1工作，故R1两端电压为4V，R2两端电压为0V；
(2)当开关S1闭合后，断开S2，电路变为R1与R2串联，由于R1、R2为两个相同阻值的电阻，故两电阻分压相同，即R1和R2两端电压均为2V；
故BCD错误；A正确；
故选：A。
准确分析开关闭合或打开时的电路情况，注意是否出现短接现象；再运用串联的分压作用可解答。
准确分析电路的变化情况，理解串联分压作用，是解答此题的关键。
6.【答案】C
【解析】解：
由电路图可知，灯泡L与滑动变阻器R串联，电压表测灯泡L两端的电压，电流表测电路中的电流；
将滑动变阻器的滑片P向右滑动，变阻器接入电路中的电阻变大，电路中的总电阻变大，由I=UR可知，电路中的电流变小，即电流表的示数变小，故D错误；
由U=IR可知，灯泡L两端的电压变小，即电压表的示数变小，故B错误；
根据P=UI可知灯泡的实际功率变小，所以灯泡L变暗，故A错误，C正确。
故选：C。
由实物图可知，灯泡L与滑动变阻器R串联，电压表测小灯泡L两端的电压，电流表测电路中的电流，根据滑片移动方向的可知接入电路中电阻的变化，根据I=UR判断出电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，由P=UI判断出灯泡的实际功率变化，进一步可知亮暗的变化。
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用。
7.【答案】A
【解析】解：由电路图可知，电阻R与气敏元件Q串联，电压表测量R两端的电压，电流表测电路电流。
因酒精气敏元件的阻值随被测的酒精气体浓度的增大而减小，
所以，当气敏元件所测酒精气体的浓度增大时，Q的阻值减小，电路中的总电阻减小，
由I=UR可知，电路中的电流变大，即电流表的示数变大，故BD错误；
由U=IR可知，R两端的电压变大，即电压表的示数变大，故A正确、C错误。
故选：A。
由电路图可知，电阻R与气敏元件Q串联，电压表测量Q两端的电压，电流表测电路电流；根据题意可知酒精气体浓度增大时其阻值的变化，根据欧姆定律可知电路中电流的变化和R两端的电压变化。
本题考查了电路的动态分析，涉及到欧姆定律的应用，利用好“酒精气敏元件的阻值随被测的酒精气体浓度的增大而减小”是关键。
8.【答案】D
【解析】解：
由题知，S1闭合、开关S2断开指示灯亮，S2闭合，指示灯熄灭。
A、指示灯与S1串联，与S2并联，乘客坐下时S1闭合指示灯亮，系上安全带时S2闭合，指示灯被短路熄灭，但出现电源短路，不符合题意；
B、两开关并联后与指示灯串联，无论是乘客坐下时S1闭合还是系上安全带时S2闭合，指示灯都会发光，不符合题意；
C、两开关串联，只有乘客坐下，系上安全带S2闭合时指示灯才会发光，不符合题意；
D、指示灯与S1串联，与S2并联，乘客坐下时S1闭合指示灯亮，系上安全带时S2闭合，指示灯被短路熄灭，并且不会出现电源短路，符合题意。
故选：D。
由题意知，只有坐在座位上时，指示灯才亮，故S1可控制灯，当开关S2闭合时，灯又不亮了，说明指示灯被S2短路了。
本题利用了对用电器短路时，用电器将不工作设计电路，注意不能出现对电源短路的情况，电阻起保护电路的作用。
9.【答案】D
【解析】解：电源电压保持不变，当开关S闭合时，电阻R与灯泡L并联，电流表测量通过灯泡的电流，电压表测量电源电压，由于电源电压保持不变，所以电压表的的示数不变；
由于并联电路各支路互不影响，所以灯泡两端的电压不变，由I=UR知通过小灯泡的电流不变，电流表的示数不变；
由P=UI知小灯泡的实际功率不变，灯泡的亮度不变，故D正确。
故选：D。
开关断开时，电路中只有灯泡L工作，电流表测量通过灯泡的电流，电压表测量电源电压；
当开关闭合时，电阻R与灯泡L并联，电流表还是测量通过灯泡的电流，电压表还是测量电源电压，根据I=UR判断出通过小灯泡电流的变化，由P=UI判断出小灯泡实际功率的变化，进而判断出灯泡亮度的变化。
本题考查并联电路电压的特点；关键是明白电流表和电压表分别测量哪一部分电路的电流和电压。
10.【答案】C
【解析】解：
AB、电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，只根据导线的长度或横截面积无法判定电阻的大小，故AB错误；
C、在温度、横截面积和材料相同时，长度越长，电阻越大，故C正确；
D、在温度、长度和材料相同，导线的横截面积越小，电阻越大，故D错误。
故选：C。
导体电阻的大小由温度、材料、长度和横截面积四方面因素共同决定。所以在比较两根导线电阻大小关系时，一定要在其他三个因素都相同的情况下，通过比较其中的某一个因素，才能比较出两根电阻的大小关系，否则是很难比较出来的。
本题考查了决定电阻大小的因素，用好控制变量法正确分析是本题的关键。
11.【答案】A
【解析】由电路图可知，滑动变阻器R与定值电阻R0串联，电流表测电路中的电流；
当油箱中的油量减少时，浮子随油面下降，在杠杆的作用下滑片上移，变阻器R连入电路的电阻变大，电路中的总电阻变大，
由I=UR可知，电路中的电流变小，即电流表的示数变小，故A正确、CD错误；
电流表示数变小时，由U=IR可知，电阻R0两端电压变小，故B错误。
由电路图可知，滑动变阻器R与定值电阻R0串联，电流表测电路中的电流，根据油量的变化可知浮子的变化，在杠杆的作用下可知滑片P移动的方向，从而得出接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和电阻R0两端电压的变化。
本题考查了滑动变阻器和欧姆定律的应用，正确的分析油量变化时滑片移动的方向是关键。
12.【答案】D
【解析】解：由电路图可知，当开关S闭合，R1与R2串联，电压表V测R1两端的电压，电流表测电路中的电流。
A、滑动变阻器的滑片P由b端移到a端的过程中，滑动变阻器接入电路中的电阻变小，电路的总电阻变小，由I=UR可知，电路中的电流变大，即电流表的示数变大，由U=IR可知，定值电阻R1两端的电压变大，即电压表的示数变大，故A错误；
B、由R=UI可知，电压表和电流表示数的比值等于定值电阻R1的阻值，则滑片移动时，其比值不变，故B错误；
CD、当滑片位于b端时，滑动变阻器接入电路中的电阻最大，此时电路中的电流最小，R1两端的电压最小，
电路中的最小电流为：
I小=UR总=UR1+R2大=6V10Ω+50Ω=0.1A，即电流表的示数最小为0.1A；
定值电阻R1两端的最小电压为：
U1小=I小R1=0.1A×10Ω=1V，即电压表的最小示数为1V；
当滑片位于a端时，滑动变阻器接入电路中的电阻为零，此时电路中的电流最大，R1两端的电压最大，最大为电源电压，即U1大=U=6V，
则电路中的最大电流为：
I大=UR1=6V10Ω=0.6A，即电流表的最大示数为0.6A，
所以，电流表的示数变化范围为0.1A∼0.6A，电压表的示数变化范围为1V∼6V，故C错误、D正确。
故选：D。
由电路图可知，当开关S闭合，R1与R2串联，电压表V测R1两端的电压，电流表测电路中的电流。
(1)根据滑片的移动可知变阻器接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻R1两端的电压变化；
(2)根据欧姆定律结合定值电阻R1的阻值可知滑片移动时电压表和电流表示数的比值变化；
(3)当滑片位于b端时，变阻器接入电路中的电阻最大，此时电路中的电流最小，R1两端的电压最小，根据电阻的串联和欧姆定律求出电路中电流表的最小示数，再根据欧姆定律求出电压表的最小示数；当滑片位于a端时，变阻器接入电路中的电阻为零，此时电路中的电流最大，R1两端的电压最大，根据欧姆定律求出电路中电流表的最大示数，根据电源的电压可知电压表的最大示数，然后得出电流表的示数变化范围和电压表的示数变化范围。
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，会把电压表和电流表示数的比值转换为定值电阻R1的阻值处理是关键。
13.【答案】AC
【解析】解：A.物理学中，用单位时间内通过导体横截面的电荷量来表示电流的强弱，叫做电流，所以单位时间内通过导体横截面的电荷量就越多，电流越大，故A正确；
B.物理学中规定，正电荷定向移动的方向为电流的方向，故B错误；
C.金属导体中自由电子是负电荷，定向移动的方向与电流方向相反，故C正确；
D.小灯泡被短路后，小灯泡中没有电流通过，不会被损坏，故D错误。
故选：AC。
(1)物理学中用每秒通过导体横截面的电荷量来表示电流的强弱，叫做电流；
(2)正电荷定向移动的方向规定为电流的方向；自由电子定向移动的方向与电流的方向相反；
(3)用电器被短路后没有电流通过，不能工作。
本题考查了学生对电流的相关知识的掌握，属于电学基础知识的考查，相对比较简单。
14.【答案】AD
【解析】解：A、由电流与电压和电阻的关系知，电压一定时，电流与电阻成反比；由图知电压一定时，流过R1的电流小，所以R1的阻值大，故A正确；
BC、电阻是导体本身的一种性质，它的大小只与自身的因素有关如材料、长度、横截面积等，而与它两端的电压或流过它的电流无关，故BC错误；
D、因为串联电路中的电流处处相等，所以，根据图像可知，当通过两电阻的电流相等时，R1两端的电压大于R2两端的电压，故D正确。
故选：AD。
(1)由电流与电压和电阻的关系知，电压一定时，电流与电阻成反比。在图上找到R1、R2电压相同的电对应电流的大小关系可判断它们电阻大小关系。
(2)电阻是导体本身的一种性质，它的大小只与自身的因素有关如材料、长度、横截面积等，而与它两端的电压或流过它的电流无关。
(3)根据串联电路的电流特点直接在图中找出两电阻串联时两电阻两端的电压关系。
本题考查了欧姆定律的应用以及对电路中电流与电压和电阻的关系的理解，属于常考题，难度不大。
15.【答案】BCD
【解析】解：A、闭合开关，滑动变阻器和待测电阻串联接入电路，电压表测滑动变阻器两端的电压，滑动变阻器的阻值未知，所以无法计算通过待测电阻的电流，故A不能测出未知电阻Rx的阻值；
B、闭合开关S，定值电阻和待测电阻串联接入电路，闭合S1，电压表测电源电压，断开S1，闭合S2电压表测待测电阻两端的电压，根据串联电路电压规律计算定值电阻两端的电压，定值电阻R0的阻值已知，根据串联电路电流特点结合欧姆定律计算通过电路的电流，根据R=UI计算待测电阻的阻值，故B能测出未知电阻Rx的阻值；
C、闭合S、S2，两电阻并联接入电路，电流表测干路电流，断开S2，闭合S1，电流表测通过定值电阻的电流，根据并联电路电流规律计算通过待测电阻的电流，定值电阻R0的阻值已知，根据并联电路电压特点结合U=IR计算电源电压，根据R=UI计算待测电阻的阻值，故C能测出未知电阻Rx的阻值；
D、闭合S1，滑动变阻器和待测电阻串联接入电路，读取电流表示数，断开S1，闭合S2，滑动变阻器和电阻箱并联接入电路，调节电阻箱接入电路的阻值使电流表示数不变，读取电阻箱的阻值，电阻箱即待测电阻的阻值，故D能测出未知电阻Rx的阻值。
故选：BCD。
(1)串联电路的电流处处相等，串联电路总电压等于各部分电压之和，用电压表直接或间接测量待测电阻两端的电压，根据欧姆定律计算通过电路的电流，进一步求得Rx电阻；
(2)并联电路各支路两端电压相等，并联电路干路电流等于各支路电流之和，用电流表直接或间接测量通过待测电阻的电流，根据U=IR计算电源电压，进一步求得Rx电阻；
(3)闭合S1，滑动变阻器和待测电阻串联接入电路，读取电流表示数，断开S1，闭合S2，滑动变阻器和电阻箱并联接入电路，调节电阻箱接入电路的阻值使电流表示数不变，读取电阻箱的阻值，根据等效替代法可知待测电阻的阻值。
本题考查串联电路特点、并联电路特点和欧姆定律的灵活运用，分清电路连接是解题的关键。
16.【答案】50
【解析】解：电阻箱的读数为：R=0×1000Ω+0×100Ω+5×10Ω+0×1Ω=50Ω。
故答案为：50。
按照电阻箱的读数方法，用△所对的数字乘以下面的倍数，然后把它们相加，就得出电阻箱的示数。
本题考查了电阻箱的读数方法，属于基础题目。
17.【答案】同种 排斥
【解析】解：
用毛皮摩擦过的橡胶棒带负电，用它去接触验电器的金属球时，橡胶棒上的电子会转移到验电器上，则验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了同种电荷---负电荷；由于同种电荷相互排斥，所以其两个金属箔片会张开。
故答案为：同种；排斥。
验电器是检验物体是否带电的仪器，其制作原理是：同种电荷相互排斥。
知道实验室中如何取得正电荷和负电荷，且明白验电器的制作原理是解决该题的关键。
18.【答案】20.54
【解析】解：(1)滑片P向右移动时变阻器阻值变大，故变阻器选用左下接线柱与电源串联在电路中，如下图所示：
；
(2)滑动变阻器的滑片P滑动到某一位置时，电压表的示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为2V；电流表的示数如图丙所示，电流表选用小量程，分度值0.02A，其示数为0.5A，电阻Rx的阻值为：
Rx=UI=2V0.5A=4Ω。
故答案为：(1)见解答图；(2)2；0.5；4。
(1)滑片P向右移动时变阻器阻值变大，据此确定变阻器选用的下端接线柱；
(2)根据两表选用的量程确定分度值读数，利用R=UI求出电阻Rx的阻值。
本题伏安法测电阻实验，考查了电路连接、电表读数和电阻的计算等知识，属于基本实验能力的考查。
19.【答案】a、c 电阻的大小 探究电阻大小与长度的关系 没有控制金属丝的横截面积相同 应分别把M、N跟a、b的两端连接
【解析】解：
(1)要研究电阻跟横截面积的关系，必须选取材料、长度都相同的两根导线，a、c材料相同且长度相同，横截面积不同，所以应选择a、c；
根据转换法可知，实验中通过分析比较电流表示数大小来反映电阻的大小；
(2)a、d的材料、横截面积都相同，长度不同，所以a、d可以探究电阻大小与长度的关系；
(3)探究电阻与材料的关系时，需要控制金属丝的长度和横截面积相同，材料不同；小敏分别把M、N跟b、c的两端连接，b、c的长度相同、横截面积不同，材料不同，由于没有控制金属丝的横截面积相同，所以无法探究电阻大小与材料的关系；a、b的长度、横截面积相同，材料不同，所以小敏应分别把M、N跟a、b的两端连接。
故答案为：(1)a、c；电阻的大小；(2)探究电阻大小与长度的关系；(3)没有控制金属丝的横截面积相同；应分别把M、N跟a、b的两端连接。
影响电阻大小的因素有三个：材料、长度、横截面积和温度，根据控制变量法分析；
电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小。
物理学中对于多因素的问题，常常采用控制因素的办法，把多因素的问题变成多个单因素的问题，分别加以研究，最后再综合解决，这种方法叫控制变量法，一定要掌握控制变量法。
20.【答案】电流表 R断路 右 滑动变阻器的最大阻值较小 通过导体的电流与导体两端电压之间的关系
【解析】解：(1)由图知，电流表的正负接线柱接反了，即连接有误的元件是电流表；
(2)闭合开关S后，电流表无示数，说明电路可能发生了断路故障，电压表有示数，说明电压表的两接线柱与电源两极能够相通，所以可能是与电压表并联的部分断路，即电阻R断路。
(3)将电阻由10Ω更换为15Ω时，电阻增大，根据串联分压的规律可知，其分得的电压增大；
探究电流与电阻关系的实验中，应保持电阻两端的电压不变，所以应使电阻两端的电压减小为原来的电压值，由串联电路的电压规律可知应增大变阻器分得的电压，由分压原理可知应增大变阻器连入电路中的电阻，所以滑片P应向右端移动。
(4)要保持定值电阻两端的电压不变，由串联电路的电压规律可知变阻器两端的电压也要保持不变，由串联分压的规律可得URU滑=RR滑，所以当更换阻值较大的定值电阻时，变阻器连入电路中的电阻也要变大，如果滑动变阻器的最大电阻较小，则会导致定值电阻两端的电压不能达到所要控制不变的值，由此可知电压表示数都不能达到2V的原因可能是滑动变阻器的最大阻值较小。
(5)本实验电路还可以探究通过导体的电流与导体两端电压之间的关系。
故答案为：(1)电流表；(2)R断路；(3)右；(4)滑动变阻器的最大阻值较小；(5)通过导体的电流与导体两端电压之间的关系。
(1)电流表要串联在被测量电路中，电流要从电流表的正接线柱流入、从负接线柱流出。
(2)电流表无示数，说明电路可能发生了断路故障；电压表有示数，说明电压表的两接线柱与电源两极能够相通，据此分析电路故障。
(3)在本实验中，当定值电阻更换后，要保持电压表示数不变，根据串联电路的电压特点和串联分压规律分析滑动变阻器连入电路的阻值如何变化，从而判断滑片调节的方向。
(4)要保持定值电阻两端的电压不变即电压表示数不变，定值电阻增大时，由串联分压的规律可知滑动变阻器的阻值也要增大，如果滑动变阻器的最大阻值较小，则会导致更换较大的定值电阻时电压表示数不能满足实验的要求。
(5)根据实验电路的器材分析还可以完成的探究实验。
本题是探究电流与电阻关系的实验，考查了电流表的使用、电路故障的判断、实验的操作过程等。
21.【答案】在电阻一定时，通过导体的电流与导体两端的电压成正比
【解析】解：分析表中数据可知，每一组数据中的电流与电压的比值都相同，符合正比例的特点，可以得出实验结论：在电阻一定时，通过导体的电流与导体两端的电压成正比。
故答案为：在电阻一定时，通过导体的电流与导体两端的电压成正比。
(1)如果两个量的比值是一个定值，则这两个量成正比关系。
(2)在归纳结论时要应用控制变量法。
解答本题要掌握两个要点：一是两个量的比值是定值时这两个量成正比，二是得出结论时要运用控制变量法。
22.【答案】本实验要保持电阻阻值不变，而小灯泡的电阻值是变化的，不符合要求 把小灯泡更换成定值电阻 闭合开关，调节滑动变阻器的滑片P在某一位置，记录下电压表和电流表示数，然后多次改变滑片P的位置，记录下多组对应的电压表示数和电流表示数，分析数据得出结论
【解析】解：(1)探究通过导体的电流与导体两端电压之间的关系时，要保持电阻不变，而小灯泡的电阻值是变化的，不符合要求；
(2)要保持电路中两点间的电阻不变，需要把小灯泡更换成定值电阻；
(3)实验主要操作方法：闭合开关，调节滑动变阻器的滑片P在某一位置，记录下电压表和电流表示数，然后多次改变滑片P的位置，记录下多组对应的电压表示数和电流表示数，分析数据得出结论。
故答案为：(1)本实验要保持电阻阻值不变，而小灯泡的电阻值是变化的，不符合要求；把小灯泡更换成定值电阻；(3)闭合开关，调节滑动变阻器的滑片P在某一位置，记录下电压表和电流表示数，然后多次改变滑片P的位置，记录下多组对应的电压表示数和电流表示数，分析数据得出结论。
(1)探究通过导体的电流与导体两端电压之间的关系时，要用到控制变量法；
(2)要保持电路两点间电阻不变，需要把小灯泡更换成定值电阻；
(3)根据实验目的，保持定值电阻不变，改变定值电压两端的电压，记录相应的电流表示数，分析数据得出结论。
在探究通过导体的电流与导体两端电压之间的关系实验中要注意控制变量法的运用，要熟悉实验的操作过程。
23.【答案】Rx=I1I2R0
【解析】解：(1)答图如下：
(2)按照图所示的电路图连接电路，闭合开关S，读出电流表示数I1、I2，
根据电源电压不变U=R0I1=RxI2，求出Rx=I1I2R0。
题中给出了一个定值电阻R0和两只电流表，要测量未知电阻Rx的阻值，可以采用两个电阻并联的方式，测出通过定值电阻R0
和未知电阻Rx的电流。
因为并联电压是相等的，我们可以求出R0两端电压，也就知道了Rx两端电压，除以通过Rx电流，就是Rx的阻值。
此题考查的是测量电阻的特殊方法，我们要能够根据学过的物理知识设计出实验方案。
24.【答案】电荷 正
【解析】解：(1)摩擦起电并不是创造电荷，而是电荷发生转移；
(2)起电顺序表中兔毛排在木的前面，相互摩擦时，排在前面的物质带正电，排在后面的物质带负电，所以兔毛与木条相互摩擦而带电时，兔毛将带正电；
(3)带电体与不带电体接触时，原来不带电的物体就会带上与带电体相同的电荷，因此手接触带电金属球，人体也会带上电荷，同种电荷互相排斥，所以头发会因带上同种电荷互相排斥而出现“怒发冲冠”的情景。
故答案为：(1)电荷；
(2)正；
(3)带电体与不带电体接触时，原来不带电的物体就会带上与带电体相同的电荷，因此手接触带电金属球，人体也会带上电荷，同种电荷互相排斥，所以头发会因带上同种电荷互相排斥而出现“怒发冲冠”的情景。
(1)摩擦起电并不是创造电荷，而是电荷发生转移；
(2)起电顺序表中兔毛排在木的前面；
(3)带电体与不带电体接触时，就会有一部分电子从带电体跑到非带电体上，或者从非带电体跑到带电体上，使原来不带电的物体上带上了与带电体相同的电荷。
此题考查了摩擦起电、电荷间的相互作用规律等知识点，属基础题目。
25.【答案】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
(1)由I=UR可得，电阻R2的阻值：R2=U2I2=2V0.4A=5Ω；
(2)因串联电路中总电阻等于各分电阻之和，所以由I=UR可得，电源的电压：U=I(R1+R2)=0.4A×(10Ω+5Ω)=6V。
答：(1)电阻R2的阻值为5Ω；
(2)电源两端的电压为6V。
【解析】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
(1)根据欧姆定律的应用求出电阻R2的阻值；
(2)根据电阻的串联和欧姆定律的应用求出电源的电压。
本题考查欧姆定律和串联电路特点等知识，属于基础性题目，比较简单。
26.【答案】解：(1)闭合开关S，该电路为并联电路，电流表测量干路电流，
并联电路各支路两端电压相等，根据欧姆定律可得通过R1的电流：I1=UR1=4V10Ω=0.4A；
(2)并联电路干路电流等于各支路电流之和，通过R2的电流：I2=I−I1=0.5A−0.4A=0.1A，
根据欧姆定律可得R2的阻值为：R2=UI2=4V0.1A=40Ω。
答：(1)通过电阻R1电流I1为0.4A；
(2)电阻R2的阻值为40Ω。
【解析】(1)闭合开关S，该电路为并联电路，电流表测量干路电流，根据并联电路电压特点结合欧姆定律计算通过R1的电流；
(2)根据并联电路电流规律计算通过R2的电流，根据欧姆定律计算R2的阻值。
本题考查并联电路特点和欧姆定律的灵活运用，属于基础题。
相关试卷
2021-2022学年北京市房山区九年级（上）期末物理试卷（含答案解析）： 这是一份2021-2022学年北京市房山区九年级（上）期末物理试卷（含答案解析），共21页。试卷主要包含了L2都能发光等内容，欢迎下载使用。
2022-2023学年北京市通州区九年级（上）期中物理试卷（含答案解析）： 这是一份2022-2023学年北京市通州区九年级（上）期中物理试卷（含答案解析），共23页。试卷主要包含了L2等内容，欢迎下载使用。
2022-2023学年北京市景山学校九年级（上）期中物理试卷（含答案解析）： 这是一份2022-2023学年北京市景山学校九年级（上）期中物理试卷（含答案解析），共25页。试卷主要包含了5W，5A，【答案】B，【答案】C，【答案】A，【答案】D等内容，欢迎下载使用。
