2021年北京房山区少林寺文武学校九年级上期中物理试卷

这是一份2021年北京房山区少林寺文武学校九年级上期中物理试卷，共21页。试卷主要包含了单项选择题，双项选择题，填空题，实验题，简答题，计算题等内容，欢迎下载使用。

一、单项选择题（共15小题；共60分）
1. 已知甲、乙导线的横截面积分别是 3 mm2 、 5 mm2，在 10 s 内通过甲、乙两导线的电荷量是 20 C 、 10 C，比较甲、乙两导线中的电流，下面说法正确的是
A. I甲＞I乙 B. I甲＜I乙 C. I甲=I乙 D. 无法判断

2. 有甲、乙、两三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是
A. 乙球可能带负电，丙球一定带正电B. 乙球一定不带电，两球可能带负电
C. 乙球一定带负电，丙球可能带正电D. 乙球可能不带电，丙球一定带负电

3. 一根金属棒很难被压缩，也很难被拉长，这说明
A. 分子间没有空隙B. 分子在不停地运动
C. 分子有一定的大小D. 分子间有斥力和引力

4. 下列关于电流的说法正确的是
A. 正电荷的移动形成了电流
B. 负电荷的定向移动不能形成电流
C. 负电荷定向移动时形成的电流方向无法确定
D. 只要电荷发生了定向移动就能形成电流

5. 在寒冬季节，小明同学双手搓后感觉手上发热，这一过程的能量转化与四冲程内燃机的哪个冲程相同
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程

6. 在分析复杂电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理，正确的处理方式是
A. 把电流表看成是断路的B. 把电流表看成是一个大电阻
C. 把电压表看成是断路的D. 把电压表看成是一根导线

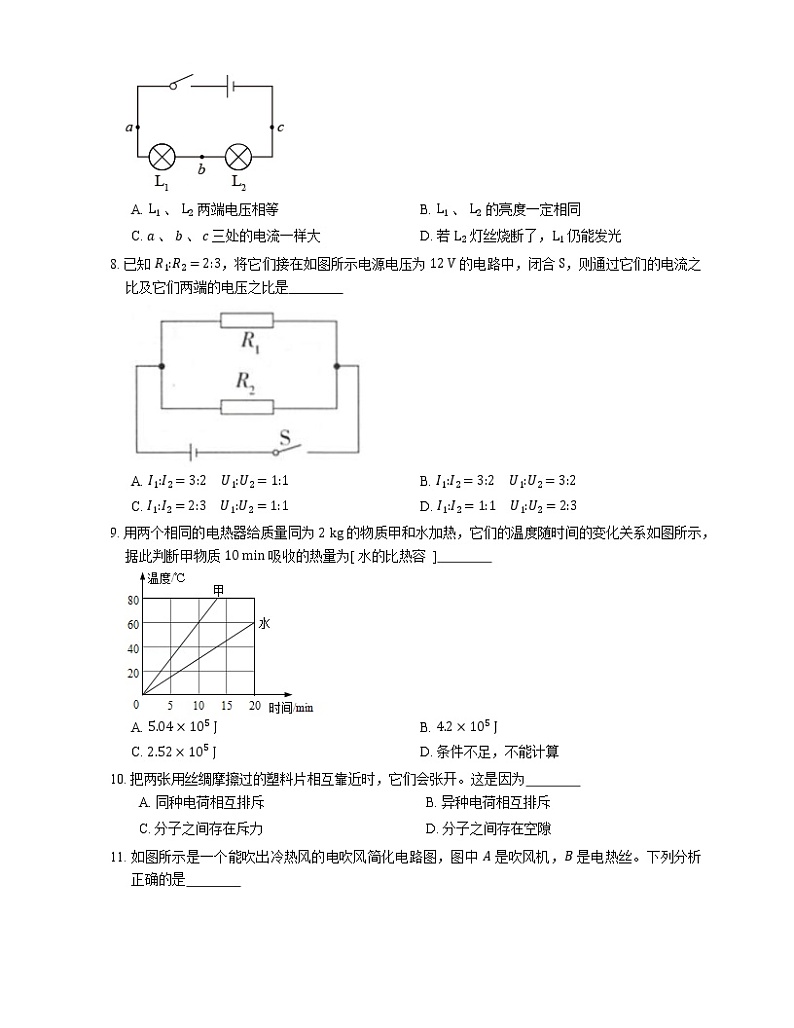

7. 如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是
A. L1 、 L2 两端电压相等B. L1 、 L2 的亮度一定相同
C. a 、 b 、 c 三处的电流一样大D. 若 L2 灯丝烧断了，L1 仍能发光

8. 已知 R1:R2=2:3，将它们接在如图所示电源电压为 12 V 的电路中，闭合 S，则通过它们的电流之比及它们两端的电压之比是
A. I1:I2=3:2 U1:U2=1:1B. I1:I2=3:2 U1:U2=3:2
C. I1:I2=2:3 U1:U2=1:1D. I1:I2=1:1 U1:U2=2:3

9. 用两个相同的电热器给质量同为 2 kg 的物质甲和水加热，它们的温度随时间的变化关系如图所示，据此判断甲物质 10 min 吸收的热量为[ 水的比热容 ]
A. 5.04×105 JB. 4.2×105 J
C. 2.52×105 JD. 条件不足，不能计算

10. 把两张用丝绸摩擦过的塑料片相互靠近时，它们会张开。这是因为
A. 同种电荷相互排斥B. 异种电荷相互排斥
C. 分子之间存在斥力D. 分子之间存在空隙

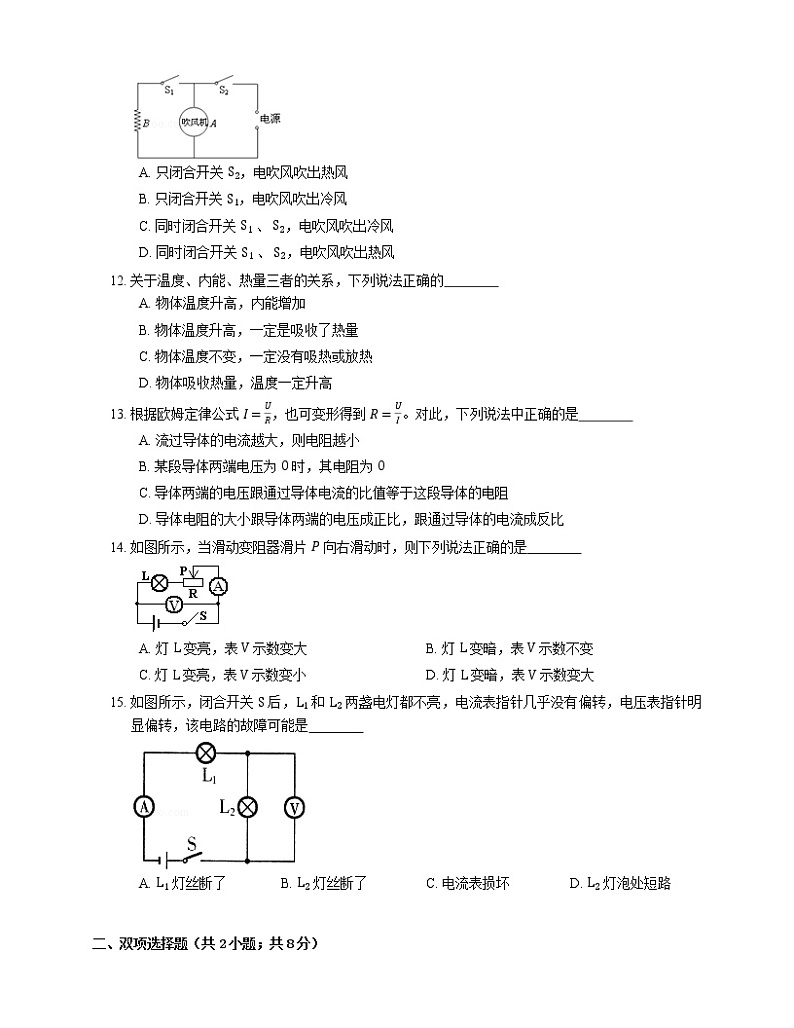

11. 如图所示是一个能吹出冷热风的电吹风简化电路图，图中 A 是吹风机，B 是电热丝。下列分析正确的是
A. 只闭合开关 S2，电吹风吹出热风
B. 只闭合开关 S1，电吹风吹出冷风
C. 同时闭合开关 S1 、 S2，电吹风吹出冷风
D. 同时闭合开关 S1 、 S2，电吹风吹出热风

12. 关于温度、内能、热量三者的关系，下列说法正确的
A. 物体温度升高，内能增加
B. 物体温度升高，一定是吸收了热量
C. 物体温度不变，一定没有吸热或放热
D. 物体吸收热量，温度一定升高

13. 根据欧姆定律公式 I=UR，也可变形得到 R=UI。对此，下列说法中正确的是
A. 流过导体的电流越大，则电阻越小
B. 某段导体两端电压为 0 时，其电阻为 0
C. 导体两端的电压跟通过导体电流的比值等于这段导体的电阻
D. 导体电阻的大小跟导体两端的电压成正比，跟通过导体的电流成反比

14. 如图所示，当滑动变阻器滑片 P 向右滑动时，则下列说法正确的是
A. 灯 L 变亮，表 V 示数变大B. 灯 L 变暗，表 V 示数不变
C. 灯 L 变亮，表 V 示数变小D. 灯 L 变暗，表 V 示数变大

15. 如图所示，闭合开关 S 后，L1 和 L2 两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是
A. L1 灯丝断了B. L2 灯丝断了C. 电流表损坏D. L2 灯泡处短路

二、双项选择题（共2小题；共8分）
16. 如图是一个简化了的电冰箱内的电路图，M 是压缩机用的电动机，L 是电冰箱内的照明灯泡，关于电冰箱内电动机和照明灯的工作情况，下列说法中正确的是
A. 电冰箱门打开时，S1 就自动闭合B. 电冰箱门关上时，S1 就自动闭合
C. 电冰箱门打开时，S2 就自动断开D. 电动机与照明灯可以不同时工作

17. 如图所示，为了解白纸和黑纸的吸热性能，小明将质量都是 1 kg 、初温相同的水分别倒入两个完全相同的瓶中，再用大小、形状和厚薄相同的白纸和黑纸将瓶包起来，然后将两个瓶子放在太阳光下。在 30 min 内，小明每隔 3 min 测一次水的温度，记录在下面的表格中。根据小明的实验和记录可知 [ 水的比热容
日照时间t/min036912151821242730白纸瓶水温t1/∘C2324252526272728292930黑纸瓶水温t2/∘C2325262728293031323334
A. 白纸的吸热性能好于黑纸
B. 黑纸的吸热性能好于白纸
C. 30 min 内，白纸瓶中的水内能增加了 1.26×105 J
D. 30 min 内，黑纸瓶中的水内能增加了 4.62×104 J

三、填空题（共13小题；共54分）
18. 安全电压不高于 V。

19. 电功率的大小跟通过用电器的 、 有关。在电压相等时，电流越大，电功率就 ；在电流相等时，电压越高，电功率就 。

20. 在电视显像管中，电子从灯丝出来后被高压电加速射到荧光屏上。若电子束的电流为 0.2 毫安，则 1 分钟内打到荧光屏上的电量为 C。

21. 如图，将两个铅柱的底面削平、削干净，然后紧紧压在一起，两个铅柱就会结合起来，甚至下面吊一个重物都不能把它们拉开。这说明分子间存在相互作用的 （选填“引力”、“斥力”或“引力和斥力”）。

22. 如图所示是四冲程汽油机工作时的压缩冲程，此过程中通过 方式使汽缸内燃料混合物的内能 （选填“增大”或“减小”）。

23. 节日彩灯由 22 个小灯泡串联组成，通过第一个灯的电流为 200 mA，那么通过最后一个小灯泡的电流 （选填“大于”“等于”或“小于”）0.2 A。

24. 如图所示电路，R1=10 Ω，R2 为未知电阻，电源电压不变。只闭合 S1，电流表示数为 0.3 A；S1 、 S2 均闭合，电流表示数为 0.5 A，此时通过 R1 的电流为 A，R2 的阻值为 Ω。

25. 如图所示，两个相同瓶子的瓶口相对，之间用一块玻璃板隔开，上面的瓶中装有空气，下面的瓶中装有密度比空气大的红棕色二氧化氮气体。抽掉玻璃板后，可以看到，两个瓶中的气体会混合在一起，最后颜色变得均匀，这属于 现象。

26. 汽油的热值是 4.6×107 J/kg，它的物理意义是完全燃烧 kg 的汽油，放出的热量是 J。要想得到 9.2×104 J 的热量，至少要燃烧 g 汽油。

27. 物理学中，电荷的多少叫做 ，它的符号是 ，单位是 ，简称 ，符号是 。

28. 将三根电阻丝 a 、 b 、 c 分别接到如图所示的电路中的 M 、 N 两点间，其电路电流大小如表所示的结果，由此判断电阻最大的是 ；如果三者材料、长度都相同，则最粗的电阻丝是 。
电阻线电流a0.3 Ab0.6 Ac0.9 A

29. 如图所示，电源电压保持不变。只闭合开关 S1，电流表和电压表均有示数，若再闭合开关 S2，电压表示数将 （选填“变大”“不变”或“变小”，下同），电压表示数与电流表示数的比值将 。

30. 一瓶净含量为 0.35 kg 的纯净水，放入冰箱冷藏后，温度降低了 20∘C，则瓶中水的内能 （选填“增加”、“减少”或“不变”）了，瓶中水放出的热量为 J。[ 水的比热容 ]。

四、实验题（共14小题；共84分）
31. 如图所示为“用滑动变阻器改变电流”的实验。
（1）在闭合开关前，滑片 P 应移动到最 （选填“左”或“右”）端；
（2）闭合开关，滑片向 A 端滑动时，小灯泡 （选填“变亮”“变暗”或“不变”）；
（3）开始实验后，如果甲同学发现无论怎样移动滑片 P，灯的亮度都不发生变化，而且一直很暗，这可能是 。

32. 在“探究电流与电压关系”的实验中，宁宁同学用电流表和电压表测量出某段导体中电流及其两端的电压，数据如下表：

（1）请在如图所示的方格纸上画出导体中电流与导体两端电压的关系图象。
（2）通过探究可得出：某段导体，通过它的电流与其两端的电压成 比。

33. 在“探究影响导体电阻大小的因素”的实验中，小明将长度和横截面积均相同，但材料不同的电阻丝 A 和电阻丝 B 按照如图所示的方式连接起来。闭合开关，一段时间后，电流通过电阻丝 A 比电阻丝 B 产生的热量少，这表明电阻丝 B 的电阻较大，由此可见导体电阻大小与导体的 有关。（不考虑温度对电阻的影响）

34. 如图所示，电阻箱的示数为 Ω。

35. 在探究电阻一定时电流与电压关系的实验中：
（1）请根据图 1 所示的电路图，用笔画出导线完成图 2 的电路连接；
（2）实验过程中得到的部分数据如下表所示。第 3 次测量时，电流表的示数如图 3 所示，请将该数据填入表格中；
实验序号123⋯电压⋯电流⋯
（3）在图 4 中的坐标轴上标出适当的标度，把上表中的数据在坐标系中描点并连线。

36. 观察图所示实验，回答以下问题：
（1）实验现象：当活塞迅速下压时，棉花会 。
（2）现象分析：因为活塞对空气 ，使空气的 增加， 升高，达到棉花的着火点，从而使棉花燃烧起来。
（3）实验结论： 。

37. 为了比较水和沙的吸热能力，小明设计了如下实验步骤：
A．在两个同样的烧杯中，分别装入等体积的水和沙；
B．用两支温度计分别测出水和煤油的初温；
C．用相同的酒精灯，加热相同的时间；
D．用温度计分别测出水和沙的末温；
（1）小明认为步骤 A 存在的错误是：
（2）步骤 C，加热时间相同是为了使水和沙
（3）步骤 B 和 D 是为了得出水和沙
（4）如果加热相同的时间，质量相等的水和沙子， （沙子/水）升高的温度更快．
（5）小荣在实验中发现：刚开始加热时，情况与 (4) 结论不符，你认为可能的原因是：

38. 开县某中学的小明同学在做伏安法测电阻的实验设计的电路图如图甲所示：

（1）该实验的原理是 ；
（2）按图甲所示的电路图连接电路，连接电路时，应将开关断开，滑动变阻器的滑片 P 应滑在 端（选填“左”或者“右”），以保护电路；
（3）闭合开关，调节变阻器的滑片到某位置时，电压表和电流表的示数如图乙所示，则电压表的读数是 V，电流表的读数是 A，被测电阻 Rx 的阻值是 Ω；
（4）小明同学测量完毕准备整理实验器材结束实验。你认为他的实验真的结束了吗? ；你会给他提出什么建议呢? ；你提出这个建议的目的是： 。

39. 根据图1所给出的实验器材，按要求连电路
（1）灯 L1 和 L2 并联，开关 S 控制整个电路；
（2）用电流表 A1 测干路电流，电流表 A2 测通过灯 L2 的电流；
（3）用电压表 V 测 L2 两端的电压；
（4）根据上述要求连接实物图，并在图 2 内画出相应的电路图

40. 在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻 R1 、 R2 分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻 R1 与 R2 的大小，R1 R2。（选填“大于”、“等于”或“小于”）

41. 如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
（1）连接 A 和 B，将测通器的 m 连接在 D 上。当 n 连接 F 时小灯泡发光，连接 E 时小灯泡不发光。由此可以确定 为同一导线的两端（填字母，下同）；
（2）为了弄清另两根导线的两端，可连接 A 和 C，测通器的一端必须与 相连，另一端只需接触一根导线就能将两根导线辨别开。

42. 综合作图--小雨房间的灯：
小雨的房间里有两盏灯。总开关 S1 闭合后，若将单刀双掷开关 S2 拨至 a 处，房间吸顶灯 L1 亮；若将 S2 拨至 b 处，壁灯 L2 亮，并且可以通过开关 S3 、 S4 控制，使它有三个不同的亮度。现有一个电源、一个单刀双掷开关、 3个开关、 2个灯泡、2个相同的定值电阻和若干导线，请你设计上述电路，并将电路图画在方框内。
（1）

43. 如图甲所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用如图乙所示的测通器来测试，其操作过程如下：
（1）连接 A 和 B，将测通器的 m 连接在 D 上。当 n 连接 F 时小灯泡发光，连接 E 时小灯泡不发光。由此可以确定 为同一导线的两端。
（2）为了弄清另两根导线的两端，可连接 A 和 C，测通器的一端必须与 相连时，另一端只需接触一根导线就能将另两根导线辨别开。

44. 根据所学知识完成下面的小题：
（1）电流的测量工具是电流表，它在电路中的符号是 。
（2）电流表的使用方法：
① 实验前，检查指针是否对准 。
② 电流表要 接入电路中。
③ 使电流从电流表的 流入，从 流出。不允许把电流表直接连到 。
④ 测量前应先估计待测电流的大小，选择适当量程的电流表。如果不能估计电流大小，可以先用 进行快速试触。

五、简答题（共1小题；共13分）
45. A 、 B 两根完全一样的导线，长度都是 1 m。把 A 剪去一半，剩下的一半跟 B 相比，哪个电阻大?把 A 剩下的一半再拉长到 1 m 跟 B 相比，哪个电阻大?

六、计算题（共2小题；共26分）
46. 质量为 1 kg 的冰，温度降低了 20∘C。求冰放出的热量。[ c冰=2.1×103焦/(千克⋅∘C) ]

47. 如图电路中，电源电压保持不变，定值电阻 R1=3 Ω，R2 是滑动变阻器。只闭合 S1，电流表读数为 I1=2 A。完成下列问题：
（1）求电源电压 U；
（2）将 S1 、 S2 都闭合，且将滑动变阻器的滑片置于 b 端，电流表的读数改变了 0.5 A。求滑动变阻器的最大阻值 R0；
（3）再将滑片 P 移至滑动变阻器的中央时，电流表读数是多少?
答案
第一部分
1. A
【解析】在相同的时间内，通过甲的电荷量大，根据公式 I=Qt 可知，通过甲的电流大。
2. A
3. D
4. D
【解析】电荷的定向移动形成电流，可以是正电荷定向移动，可以是负电荷定向移动，也可以是正、负电荷同时向相反方向定向移动，故选项A、B 均错误，D正确；负电荷定向移动的方向与电流方向相反，选项C错误。
5. B
【解析】B正确、小明双手对搓后感觉手上发热，是克服摩擦做功，机械能转化为内能；汽油机的工作过程中，将机械能转化为内能的是压缩冲程。
6. C
【解析】因为电流表电阻很小，相当于导线，电压表电阻很大，相当于断路，所以为了将电路简化，可将电流表看成一段导线，将电压表看成断路。故选C。
7. C
8. A
【解析】两电阻并联在电源两端，两电阻两端的电压相等，都等于电源电压，则它们两端的电压之比 U1:U2=1:1；通过它们的电流之比 I1I2=U1R1U2R2=R2R1=32。
9. C
【解析】由图象可知：用两个相同的电热器给质量相同的物质甲和水加热，水温度升高 60∘C 需要 20 min，物质甲温度升高 60∘C 需要 10 min。
所以质量相同的物质甲和水升高相同的温度需要吸收的热量关系为：Q水吸=2Q甲吸。
由热量计算公式 Q=cmΔt 得：c=QmΔt，
∴c水=2c甲。
又 ，
，
甲物质 10 min 升高了 60∘C，
。
10. A
【解析】把两张用丝绸摩擦过的塑料片相互靠近时，它们会张开，是因为它们带有同种电荷，互相排斥，故A符合题意。
11. D
【解析】开关 S2 在干路上，S1 在 B 所在的支路。
A、只闭合开关 S2 时，电热丝所在支路的开关是断开的，电热丝不工作，只有吹风机接入电路，吹出冷风，故A错误；
B、此时干路开关 S2 是断开的，电路没有接通，所有用电器都不工作，故B错误；
C 、同时闭合开关 S1 、 S2 时，电热丝与吹风机并联接入电路，同时工作，吹出热风，故C错误，D正确。
12. A
【解析】物体温度升高，内能一定增加，故A正确；
物体温度升高，可能是吸收了热量，也可能是外界对它做了功，故B错误；
物体温度不变，可能吸热（晶体熔化过程），也可能放热（晶体凝固过程）。故C错误；
物体吸收热量温度不一定升高，比如：晶体在熔化过程中虽然继续吸热，但温度保持不变。故D错误。
13. C
【解析】电阻是导体本身所具有的性质，与通过它的电流、它两端的电压无关，故A、 B 、D错误；
导体电阻的大小可以由公式 R=UI 求出，故C正确。
14. B
15. B
【解析】如果 L1 灯丝断了，整个电路断路，电压表、电流表示数都为零。A选项不符合题意；
如果 L2 灯丝断了，L2 处断路，所以电流表示数接近为零，电压表测量电源电压，示数增大。B选项符合题意；
如果电流表损坏，整个电路断路，电流表示数为零，电压表示数为零。C选项不符合题意；
如果 L2 处短路，电路电阻减小，电源电压不变，电流表示数增大，电压表示数为零。D选项不符合题意。
第二部分
16. A， D
【解析】由图可知：电动机和电灯是并联关系，且都有各自的开关控制，所以电动机与照明灯可以不同时工作；故D正确；
当电冰箱门打开时，为了看清冰箱里面，应电灯变亮，自动闭合 S1 ，故A正确，C错误；
电冰箱门关上时，不需要电灯亮，所以应自动断开 S1，故B错误。
17. B， D
【解析】由题知，两瓶内水的质量相同、初温相同，
∵Q吸=cmΔt，在相同的时间内 (30 min)，白纸瓶水温升高的少，水吸热少，
∴ 黑纸的吸热性能好于白纸，故A错、B正确；
白纸瓶中的水吸热：
Q吸=cm(t1−t0)

=2.94×104 J，故C错；
黑纸瓶中的水吸热：
Q吸ʹ=cm(t2−t0)

=4.62×104 J，故D正确。
第三部分
18. 36
19. 电压；电流；越大；越大
20. 0.012
21. 引力
【解析】将两个铅柱的底面削平、削干净，然后紧紧地压一起，两铅块就会结合起来，甚至下面吊一个钩码都不能把它们拉开，说明分子间存在引力。
22. 做功；增大
【解析】在汽油机的压缩冲程中，压缩燃料混合物，对其做功，使燃料混合物的内能增加、温度升高，是通过做功的方式改变内能。
23. 等于
【解析】因为小彩灯串联，各处电流都相等，通过第一个灯的电流为 200 mA，所以通过最后一个小灯泡的电流也为 200 mA，200 mA=0.2 A。
24. 0.3；15
【解析】（1）由电路图可知，只闭合 S1 时，电路为 R1 的简单电路，电流表测电路中的电流，由 I=UR 可得，电源的电压：U=I1R1=0.3 A×10 Ω=3 V；
（2）S1 、 S2 均闭合时，R1 与 R2 并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，且电源电压不变，所以，此时通过 R1 的电流仍为 0.3 A 不变，因并联电路中干路电流等于各支路电流之和，所以，通过 R2 的电流：I2=I−I1=0.5 A−0.3 A=0.2 A，因并联电路中各支路两端的电压相等，所以，R2 的阻值：R2=UI2=3 V0.2 A=15 Ω。
25. 扩散
【解析】抽掉玻璃板后，可看到两种气体逐渐混合在一起，颜色变得均匀，这是分子运动的结果，是扩散现象。
26. 1；4.6×107；2
27. 电荷量；Q；库仑；库；C
28. a；c
29. 变大；不变
【解析】由题图可知，只闭合开关 S1 时，R1 与 R2 串联，电压表测 R1 两端的电压，电流表测电路中的电流；若再闭合开关 S2，R2 被短路，电路为 R1 的简单电路，电压表测 R1 两端的电压，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由 I=UR 可知，电路中的电流变大，即电流表示数变大，由 U=IR 可知，R1 两端的电压变大，即电压表的示数变大；由 R=UI 可知，电压表示数与电流表示数的比值等于 R1 的阻值，则其比值不变。
30. 减少；29400
【解析】将水放入冰箱冷藏后，放出热量、温度降低，瓶中水的内能减少；
水放出的热量：
；
第四部分
31. （1） 左
【解析】在闭合开关前，滑片应处于最大阻值处，即滑片 P 应移动到最左端。
（2） 变暗
【解析】由图可知，变阻器滑片右边的电阻丝接入电路，故滑片向 A 端滑动时，接入电路的电阻变大，电路中的电流会变小，灯泡变暗。
（3） 滑动变阻器接入的是下面两个接线桂
【解析】灯泡很暗，说明此时电路中的电阻很大，同时无论怎样移动滑片，灯泡亮度不变，说明滑动变阻器不起变阻作用，此变阻器下面的两个接线柱接入了电路。
32. （1） 如图所示
（2） 正
33. 材料
【解析】实验中电阻丝 A 与电阻丝 B 的长度和横截面积均相同，材料不同，电阻值不同，由此可见导体电阻大小与导体的材料有关。
34. 2014
35. （1） 如图 1
【解析】根据电路图连接实物图的步骤，先将串联部分连接，再将 V 并联到 R 两端，最后检查 V 、 A 量程，“正入负出”是否符合，滑动变阻器连接是否符合要求。
（2） 0.48
【解析】电流表选择了 0∼0.6 A 量程，分度值为 0.02 A，故读数为 0.48 A。
（3） 如图 2
【解析】电压值为 0.8 V 、 1.6 V 、 2.4 V，电流值为 0.16 A 、 0.32 A 、 0.48 A，先在坐标轴上合理标注数据，再对应描点，连线。
36. （1） 燃烧起来；
【解析】用力把活塞迅速下压，活塞对空气做功，空气内能增加，把能量传给棉花团，棉花团温度升高，到达着火点，燃烧起来。
（2） 做功；内能；温度；
【解析】用力把活塞迅速下压，活塞对空气做功，空气内能增加，把能量传给棉花团，棉花团温度升高，到达着火点，燃烧起来。
（3） 做功可以改变物体的内能。
【解析】在此实验过程中，是通过做功的方式改变了棉花的内能，即结论为：做功可以改变物体的内能。
37. （1） 装入体积相同的水和沙子；装入质量相等的水和沙子；
【解析】依题意，为了比较水和沙子吸热升温的特点，根据吸收热量的公式 Q=CmΔt 可知，实验需要采用控制变量法，控制水和沙子的质量，故在两个同样的烧杯中，分别装入等体积的水和沙子是不合理的，应当装入等质量的水和沙子；
（2） 吸收相同的热量；
【解析】吸收热量的多少可以用加热时间的长短来体现出来，相同的热源在相同的时间内放出的热量相等，为了比较水和沙子的吸热能力，应当控制加热时间，所以步骤 C 加热时间相同是为了使水和沙子吸收相等的热量.
（3） 升高的温度；
【解析】步骤 B 和 D 是为了得出水和沙子的升高温度；
（4） 沙子；
【解析】相同质量的水和沙子加热相同时间，说明吸收的热量也相等，根据 Q=cmΔt，沙子比热容小，升温就高些；
（5） 没有搅拌
【解析】刚开始加热时，情况与 (4) 结论不符，可能是因为物体受热不均匀造成的，应用搅拌棒充分搅动。
38. （1） R=UI
【解析】伏安法测电阻的原理：R=UI。
（2） 右
【解析】闭合开关前，需将滑动变阻器的滑片移到阻值最大处，即将滑片放在最右端；
（3） 1.8；0.24；7.5
【解析】根据图乙可知，电压表的量程为 0∼3 V，分度值为 0.1 V，示数为 1.8 V；
电流表的量程为 0∼0.6 A，分度值为 0.02 A，示数为 0.24 A；则被测电阻 Rx 的阻值：Rx=UI=1.8 V0.24 A=7.5 Ω；
（4） 没有结束；应调节滑动变阻器的滑片进行多次测量；求电阻的平均值减小实验误差
【解析】只测一组数据，测量结果不准确，因此实验没有结束，应调节滑动变阻器的滑片进行多次测量，然后求平均值，使测量值更接近于真实值，减小误差。
39.
【解析】由题意可知，先画出电源，然后从电源的正极出发依次画出开关、灯泡 L1 、电流表 A1 回到电源的负极，然后把电流表 A2 和灯泡 L2 串联后并联在灯泡 L1 两端，然后把电压表并联在 L2 两端，如下图所示：
两灯泡并联，开关和电流表 A1 位于干路，电流表 A2 位于 L2 支路，电压表并联在电源两端，如答案所示
40. 大于
【解析】由 U−I 图象得出：当 U=2 V 时，I1由 R=UI 知：R1>R2。
41. （1） C 、 E
（2） E
42. 如图所示
【解析】本题综合考查对电路知识的应用，难度较大。首先要分析出两个灯泡的关系是并联，S1 控制整个电路，L1 没有亮度变化说明没有串联其他元件，而 L2 要用两个电阻达到三种亮度的目的，这两个电阻通过两个开关控制，对灯泡 L2 进行分压。这两个电阻既可以串联也可以并联，但是要注意开关的位置，通过三个不同组合要达到让 L2 获得的三个不同电压这个结果。
43. （1） C 、 E
（2） E
44. （1）
【解析】电流表是测量电流的工具，电流的单位是 A，电流表的符号是：。
（2） ① 零刻度线
【解析】实验前，检查指针是否对准零刻度线。
② 串联
【解析】电流表要串联接入电路中。
③ 正接线柱；负接线柱；电源两极上
【解析】使电流从电流表的正接线柱流入，从负接线柱流出。不允许把电流表直接连到电源两极上。
④ 较大量程
【解析】测量前应先估计待测电流的大小，选择适当量程的电流表。如果不能估计电流大小，可以先用较大量程进行快速试触。
第五部分
45. B 导线的电阻大；A 剩下的一半再拉长到 1 m，它的电阻大。
第六部分
46. 4.2×104 焦
【解析】Q放=cmΔt=2.1×103焦/(千克⋅∘C)×1千克×20∘C=4.2×104焦。
47. （1） 6 V
【解析】由图可知只闭合 S1 时，只有 R1 连入电路，电流表测电路中电流，
由欧姆定律可得电源电压：
U=U1=I1R1=2 A×3 Ω=6 V；
（2） 12 Ω
【解析】 S1 、 S2 都闭合，且将滑动变阻器的滑片置于 b 端，R1 与 R2 的最大值并联，电流表测干路中电流，
因为并联电路支路间互不影响，所以通过 R1 的电流不变，
所以电流表读数改变的大小等于变阻器上的电流，即 I2=0.5 A，
并联电路中各支路两端电压与电源电压都相等，所以 U=U2=6 V，
所以滑动变阻器的最大阻值：
R0=U2I2=6 V0.5 A=12 Ω；
（3） 3 A
【解析】当滑片在中点时，通过滑动变阻器的电流：
I滑=U212R2=6 V12×12 Ω=1 A，
所以此时电流表示数：
I=I1+I滑=2 A+1 A=3 A。
