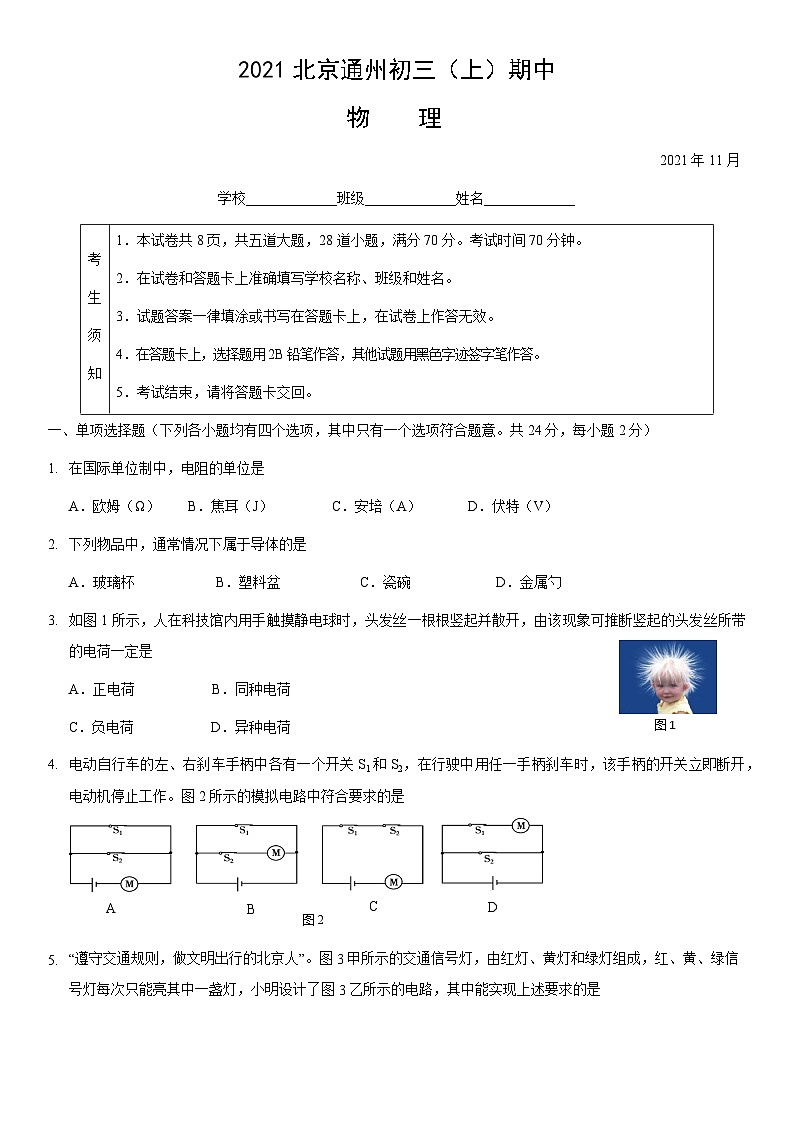

2021北京通州初三（上）期中物理（教师版）
展开2021北京通州初三（上）期中
物 理
2021年11月
学校_____________班级_____________姓名_____________
考 生 须 知 | 1．本试卷共8页，共五道大题，28道小题，满分70分。考试时间70分钟。 2．在试卷和答题卡上准确填写学校名称、班级和姓名。 3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。 4．在答题卡上，选择题用2B铅笔作答，其他试题用黑色字迹签字笔作答。 5．考试结束，请将答题卡交回。 |
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共24分，每小题2分）
- 在国际单位制中，电阻的单位是
A．欧姆（Ω） B．焦耳（J） C．安培（A） D．伏特（V）
- 下列物品中，通常情况下属于导体的是
A．玻璃杯 B．塑料盆 C．瓷碗 D．金属勺
- 如图1所示，人在科技馆内用手触摸静电球时，头发丝一根根竖起并散开，由该现象可推断竖起的头发丝所带的电荷一定是
A．正电荷 B．同种电荷
C．负电荷 D．异种电荷
- 电动自行车的左、右刹车手柄中各有一个开关S1和S2，在行驶中用任一手柄刹车时，该手柄的开关立即断开，电动机停止工作。图2所示的模拟电路中符合要求的是

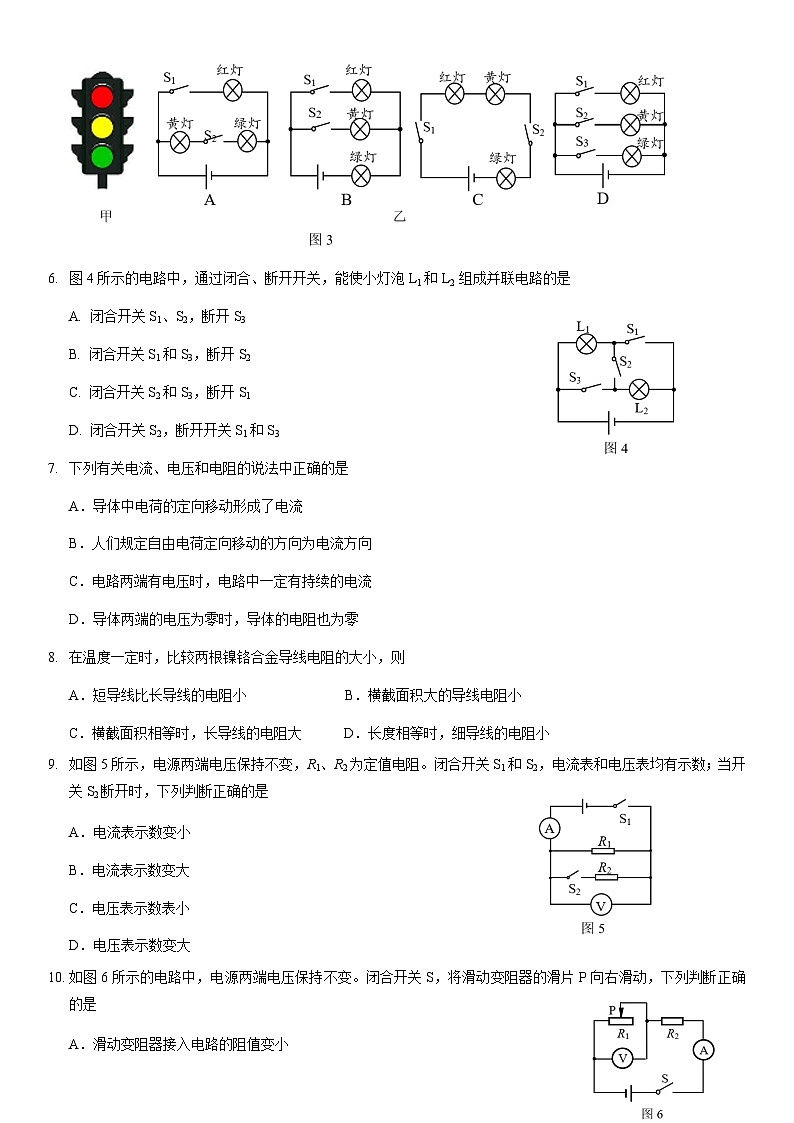

- “遵守交通规则，做文明出行的北京人”。图3甲所示的交通信号灯，由红灯、黄灯和绿灯组成，红、黄、绿信号灯每次只能亮其中一盏灯，小明设计了图3乙所示的电路，其中能实现上述要求的是
- 图4所示的电路中，通过闭合、断开开关，能使小灯泡L1和L2 组成并联电路的是
A. 闭合开关S1、S2，断开S3
B. 闭合开关S1和S3，断开S2
C. 闭合开关S2和S3，断开S1
D. 闭合开关S2，断开开关S1和S3
- 下列有关电流、电压和电阻的说法中正确的是
A．导体中电荷的定向移动形成了电流
B．人们规定自由电荷定向移动的方向为电流方向
C．电路两端有电压时，电路中一定有持续的电流
D．导体两端的电压为零时，导体的电阻也为零
- 在温度一定时，比较两根镍铬合金导线电阻的大小，则
A．短导线比长导线的电阻小 B．横截面积大的导线电阻小
C．横截面积相等时，长导线的电阻大 D．长度相等时，细导线的电阻小
- 如图5所示，电源两端电压保持不变，R1、R2为定值电阻。闭合开关S1和S2，电流表和电压表均有示数；当开关S2断开时，下列判断正确的是
A．电流表示数变小
B．电流表示数变大
C．电压表示数表小
D．电压表示数变大
- 如图6所示的电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P向右滑动，下列判断正确的是
A．滑动变阻器接入电路的阻值变小
B．电流表的示数变大
C．电压表的示数变大
D．R2两端电压不变

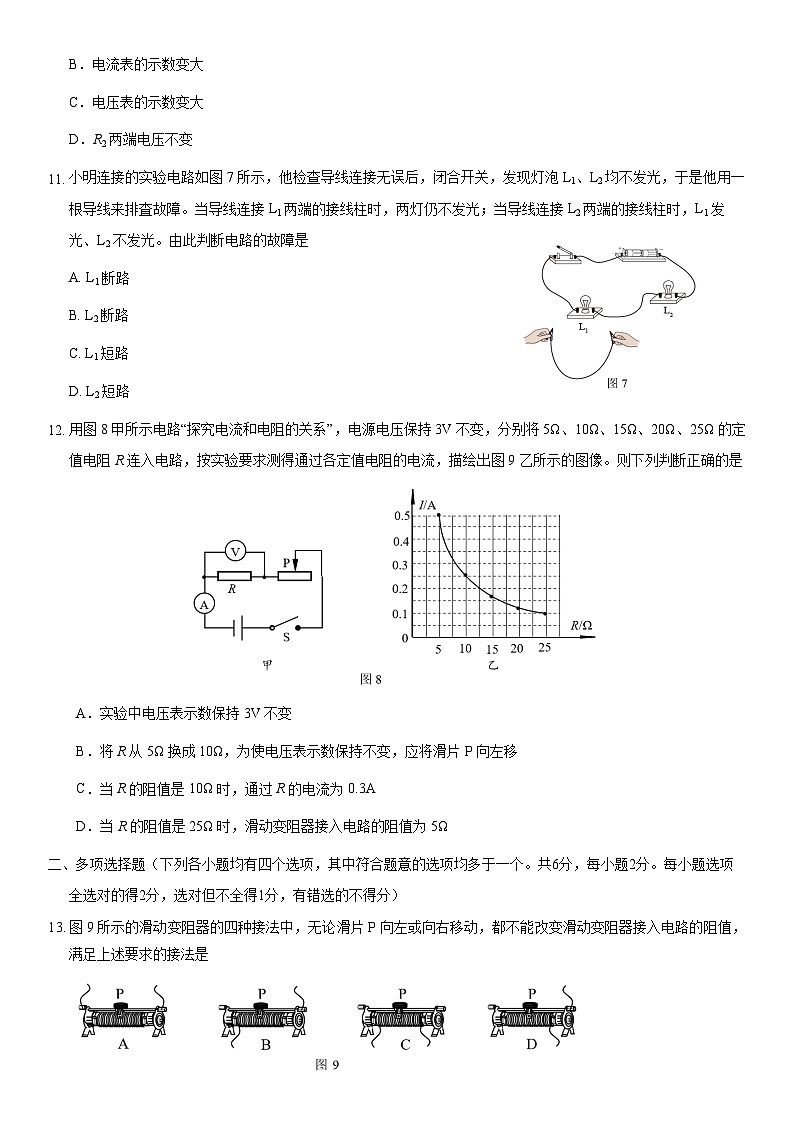

- 小明连接的实验电路如图7所示，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排査故障。当导线连接L1两端的接线柱时，两灯仍不发光；当导线连接L2两端的接线柱时，L1发光、L2不发光。由此判断电路的故障是
A. L1断路
B. L2断路
C. L1短路
D. L2短路
- 用图8甲所示电路“探究电流和电阻的关系”，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流，描绘出图9乙所示的图像。则下列判断正确的是
A．实验中电压表示数保持3V不变
B．将R从5Ω换成10Ω，为使电压表示数保持不变，应将滑片P向左移
C．当R的阻值是10Ω时，通过R的电流为0.3A
D．当R的阻值是25Ω时，滑动变阻器接入电路的阻值为5Ω
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共6分，每小题2分。每小题选项全选对的得2分，选对但不全得1分，有错选的不得分）
- 图9所示的滑动变阻器的四种接法中，无论滑片P向左或向右移动，都不能改变滑动变阻器接入电路的阻值，满足上述要求的接法是
- 图10所示的电路中，将开关S闭合，灯L1和灯L2均发光。下列说法中正确的是
A. 灯L1和灯L2串联
B. 灯L1和灯L2两端的电压一定相等
C. 通过灯L1、灯L2的电流不一定相等
D. 灯L1和灯L2的电阻一定相等
- 如图11所示，电源两端的电压保持不变，R1、R2为阻值不同的定值电阻。闭合开关S后，下列说法中正确的是
A．定值电阻R1与R2并联
B．电压表V1和V2的示数一定不相等
C．滑动变阻器的滑片P移动过程中，电压表V1和V2的示数之和始终等于电源电压
D．滑动变阻器的滑片P向右移动，电压表V1的示数变小
三、实验解答题（共28分，16～18、20、22～24题各2分，21题4分，19、25题各5分）
- 如图12所示，电阻箱的示数是 。
- 如图13所示，用毛皮摩擦过的橡胶棒接触原来不带电的验电器的金属球，两片金属箔张开一定角度，这是由于两片金属箔带有 种电荷，相互 而张开。
- 图14所示电路中，闭合开关后，要使电路中的小灯泡变亮，滑动变阻器的滑片P应该向 端移动（选填“左 ”或“右”）。
- 如图15甲所示，实验桌上的实验器材有：电压为3V的电源、开关、符合实验要求的滑动变阻器、已调零的电流表和电压表、待测电阻各一个，导线若干。用实验桌上的实验器材，测量待测电阻R的阻值。请按要求完成下列实验内容：
（1）用笔画线代替导线，将图15甲的实物电路连接完整。
（2）连接电路时，闭合开关前，变阻器的滑片P应置于最 端（选填“左”或“右”） 。
（3）闭合开关，将滑动变阻器的滑片P移到某处，电压表及电流表的示数分别如图15乙、丙所示，则电压表的示数为 V，电流表的示数为 A。
（4）计算得出电阻R的阻值为 Ω。
- 在图16所示的电路中，只闭合开关S2 时，电流表测量通过电阻 的电流（选填“R1”或“R2”）；开关S1、S2都闭合时，电流表的示数将 （选填“变大”“变小”或“不变”）。
- 在“探究影响导体电阻大小的因素”实验中，不考虑温度对电阻的影响，猜想到导体的电阻与它的长度、横截面积、材料有关。为检验猜想是否正确，下表中给出了可供选择的三段导体，分别用A、B、C三个字母代表，请回答下列问题：
导体代号 | 长度/m | 横截面积/mm2 | 材料 |
A | 1.0 | 0.4 | 锰铜 |
B | 1.0 | 0.6 | 锰铜 |
C | 1.5 | 0.4 | 镍铬合金 |
（1）为检验“导体的电阻是否与横截面积有关”，应选用_________两个代号的导体。
（2）选用A、C两个代号的导体，_________（选填“能”或“不能”）检验“导体的电阻是否与材料有关”，理由是_________________________________________。
- 利用横截面积相同的镍铬合金丝及相关实验器材，在温度不变的条件下进行实验，记录的电阻R与长度L的实验数据如下表所示：
L/m | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 |
R/Ω | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 |
请根据表中数据归纳出实验结论： 。
- 如图17所示，小明将4对铜、锌片分别插入4个柠檬中，用导线把铜片和锌片依次连接起来就制成了水果电池。用导线把发光二极管和水果电池连接起来，可以看到二极管发光；依次按下铜片、锌片，使每个铜、锌片插入柠檬的深度增加，发现二极管发光的亮度增加了。请你根据小明的实验步骤及现象，写出他所探究的问题： 。
- 图18所示电路中，开关闭合后，两灯都发光，电流表及电压表正常工作，一段时间后，由于灯L1短路（灯L2、电流表及电压表不会烧坏），则电压表的示数 。（选填“变大” “不变”或“为零”）
- 小明设计实验证明“导体两端电压一定时，通过导体的电流与导体的电阻成反比”，他设计的实验电路如图19所示。
（1）请将小明的实验步骤补充完整。
①电压表和电流表的指针调零，断开开关，按电路图连接电路，将滑动变阻器的滑片P调至接入电路阻值最大位置；
②将电阻箱R调至合适阻值，闭合开关，调节滑动变阻器滑片P至适当位置，读出此时电压表示数U、电流表示数I，并将R和I的数据记在表格中；
③断开开关，_______________________________________________________________，并将此时电阻箱的阻值R及电流表的示数I记录在表格中；
④仿照步骤③再做4次实验；
（2）请画出实验数据记录表格；
（3）只利用图19所示的实验电路，还可以进行的实验有： 。（写出一个即可）
四、科普阅读题（共4分）
请阅读《热敏电阻温度计》并回答第26题。
热敏电阻温度计
热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化，如图20甲所示为某型号热敏电阻的实物图。阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻。利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。
图20乙为热敏电阻R1的阻值随温度t变化的图像。图20丙是用R1做测温探头的热敏电阻温度计的电路图，其中电源电压可在0.60～1.20 V之间调节，R2是阻值为100 Ω的定值电阻。该电路工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化(即随温度均匀变化)，故只需将电压表V1表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值。测量时，将R1放入待测温度处，闭合开关，调节电源电压，使V2表的示数保持0.20 V不变（即使电路中的电流保持2 mA不变），再从V1表盘上读出待测温度t。
- 请根据上述材料，回答下列问题：
（1）热敏电阻R1是 温度系数热敏电阻（选填“正”或“负”）；
（2）测温时，保持R2两端电压为0.20V，R1两端的电压随温度升高而 ；
（3）测温时，V1表盘上显示的温度是30 ℃，此时电源电压为________V；
（4）测温时，V1表盘上显示的温度是20 ℃，此时电源电压为________V。
五、计算题（共8分，27题4分、28题4分）
- 如图21所示，电源两端电压恒为6V，定值电阻 R1为10Ω，滑动变阻器的阻值变化范围是0～50Ω。开关闭合，在移动滑动变阻器的过程中，求：
（1）通过定值电阻R1的最大电流；
（2）定值电阻R1两端的最小电压。
- 图22甲是小灯泡L中的电流随它两端电压变化的图像。将小灯泡L接入图22乙所示的电路中，电源两端电压为4V且不变，电阻R的阻值为40Ω。闭合开关S和S1后，求：
（1）小灯泡的电阻RL；
（2）电流表的示数I。
2021北京通州初三（上）期中物理
参考答案
一、 单项选择题 （每题2分，共24分）
题 号 | 1 | 2 | 3 | 4 | 5 | 6 |
答 案 | A | D | B | C | D | B |
题 号 | 7 | 8 | 9 | 10 | 11 | 12 |
答 案 | A | C | A | C | B | D |
题 号 | 13 | 14 | 15 |
答 案 | AC | BC | BD |
二、多项选择题（每题2分，共6分）
三、实验解答题（共28分，16～18、20、22～24题各2分，21题4分，19、25题各5分）
16. 8020
17. 同 排斥
18. 右
19. （1）见右图
（2）左
（3）2.5 0.5
（4）5
20. R2 变大
21. （1）A、B （1分）
（2）不能 （1分）
未控制A、C两导体长度相同（或A、C两导体长度不同） （2分）
22. 横截面积相同的镍铬合金丝，在温度不变的条件下，其电阻与其长度成正比。
23. 二极管发光的亮度与铜片、锌片插入柠檬的深度的关系
（或二极管发光的亮度与铜片、锌片插入柠檬的深度是否有关）
24. 为零
25. （1） 改变电阻箱的阻值R， （1分）
闭合开关，调节变阻器的滑片，使电压表示数保持U不变。 （1分）
( 2 ) 实验数据记录表 （1分）
R / Ω |
|
|
|
|
|
|
I/A |
|
|
|
|
|
|
( 3 ) 还可进行的实验 （2分）
探究电流与电压的关系，如：探究电流和电压是否有关? 导体两端电压越大，通过导体的电流越大 或电阻一定时，电流和电压成正比
四、科普阅读题（共4分）
26. （1）负 （2）减小 （3）0.76 （4）0.92
五、计算题（共8分，27题4分、28题4分）
27．解：
（1） 当滑动变阻器阻值最小为0时，电路总电阻最小，通过电路的总电流最大
（1分）
通过定值电阻R1的最大电流I最大＝＝＝0.6A （1分）
（2）当滑动变阻器阻值最大为50Ω时，电路的总电阻最大，通过电路的总电流最小 （1分）
通过定值电阻的最小电流I最小＝＝0.1A
通过定值电阻R1的最小电压U最小＝I最小R1＝0.1A×10Ω＝1V （1分）
28. 解：
（1）闭合开关S和S1时，小灯泡两端电压U为4V，由图像可知，小灯泡两端电压为4V时，通过小灯泡的电流I1为0.5A （1分）
小灯泡的电阻RL＝＝＝8Ω （1分）
（2）开关都闭合时，小灯泡和电阻R并联
通过电阻R的电流I2＝＝＝0.1A （1分）
电流表的示数I＝I1＋I2＝0.5A＋0.1A＝0.6 A （1分）
