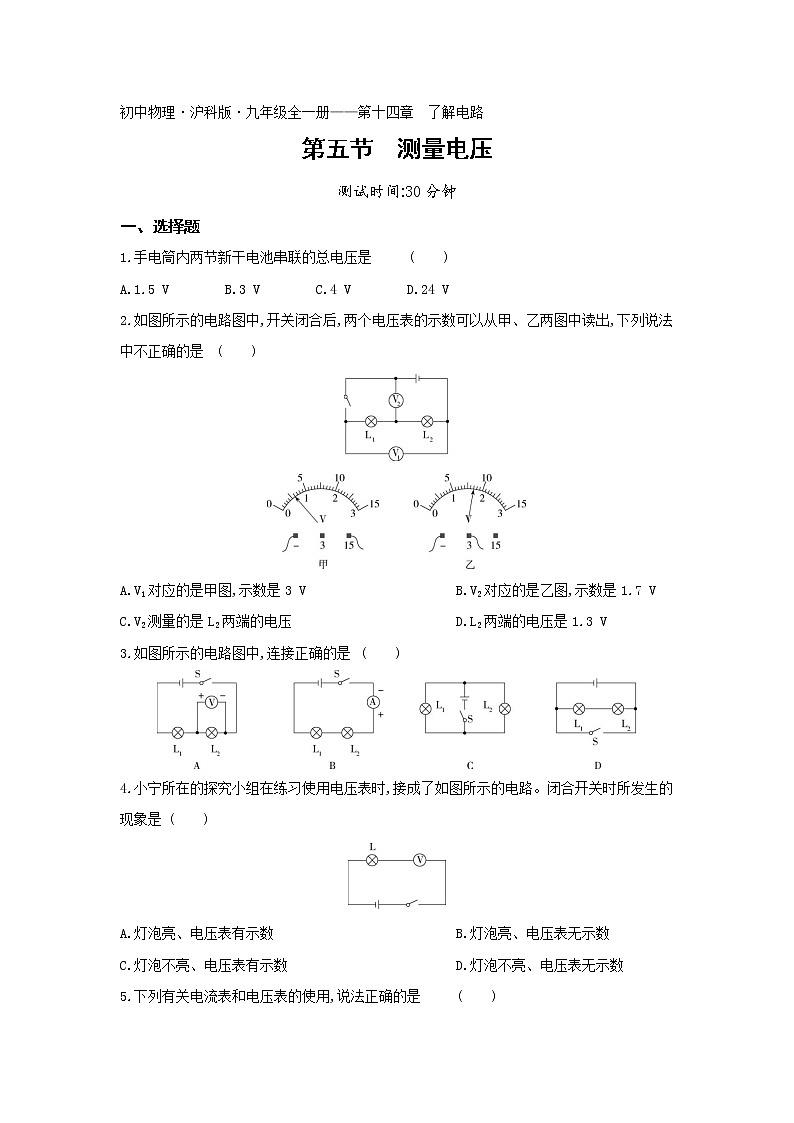

2021学年第五节 测量电压练习题

这是一份2021学年第五节 测量电压练习题，共6页。试卷主要包含了选择题，填空题，作图题，实验探究题等内容，欢迎下载使用。

测试时间:30分钟
一、选择题
1.手电筒内两节新干电池串联的总电压是( )
A.1.5 V B.3 V C.4 V D.24 V
2.如图所示的电路图中,开关闭合后,两个电压表的示数可以从甲、乙两图中读出,下列说法中不正确的是( )
A.V1对应的是甲图,示数是3 V B.V2对应的是乙图,示数是1.7 V
C.V2测量的是L2两端的电压 D.L2两端的电压是1.3 V
3.如图所示的电路图中,连接正确的是( )
4.小宁所在的探究小组在练习使用电压表时,接成了如图所示的电路。闭合开关时所发生的现象是( )
A.灯泡亮、电压表有示数 B.灯泡亮、电压表无示数
C.灯泡不亮、电压表有示数 D.灯泡不亮、电压表无示数
5.下列有关电流表和电压表的使用,说法正确的是( )

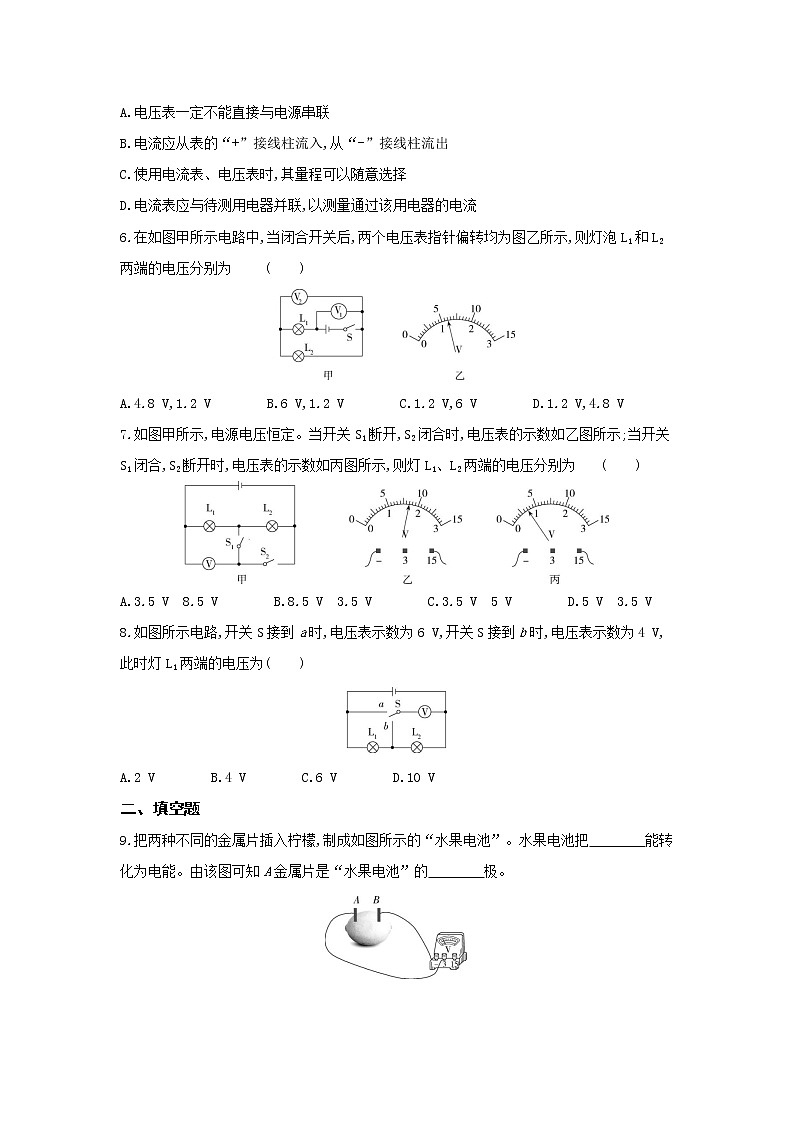

A.电压表一定不能直接与电源串联
B.电流应从表的“+”接线柱流入,从“-”接线柱流出
C.使用电流表、电压表时,其量程可以随意选择
D.电流表应与待测用电器并联,以测量通过该用电器的电流
6.在如图甲所示电路中,当闭合开关后,两个电压表指针偏转均为图乙所示,则灯泡L1和L2两端的电压分别为( )
A.4.8 V,1.2 V B.6 V,1.2 V C.1.2 V,6 V D.1.2 V,4.8 V
7.如图甲所示,电源电压恒定。当开关S1断开,S2闭合时,电压表的示数如乙图所示;当开关S1闭合,S2断开时,电压表的示数如丙图所示,则灯L1、L2两端的电压分别为( )
A.3.5 V 8.5 V B.8.5 V 3.5 V C.3.5 V 5 V D.5 V 3.5 V
8.如图所示电路,开关S接到a时,电压表示数为6 V,开关S接到b时,电压表示数为4 V,此时灯L1两端的电压为( )
A.2 V B.4 V C.6 V D.10 V
二、填空题
9.把两种不同的金属片插入柠檬,制成如图所示的“水果电池”。水果电池把 能转化为电能。由该图可知A金属片是“水果电池”的 极。

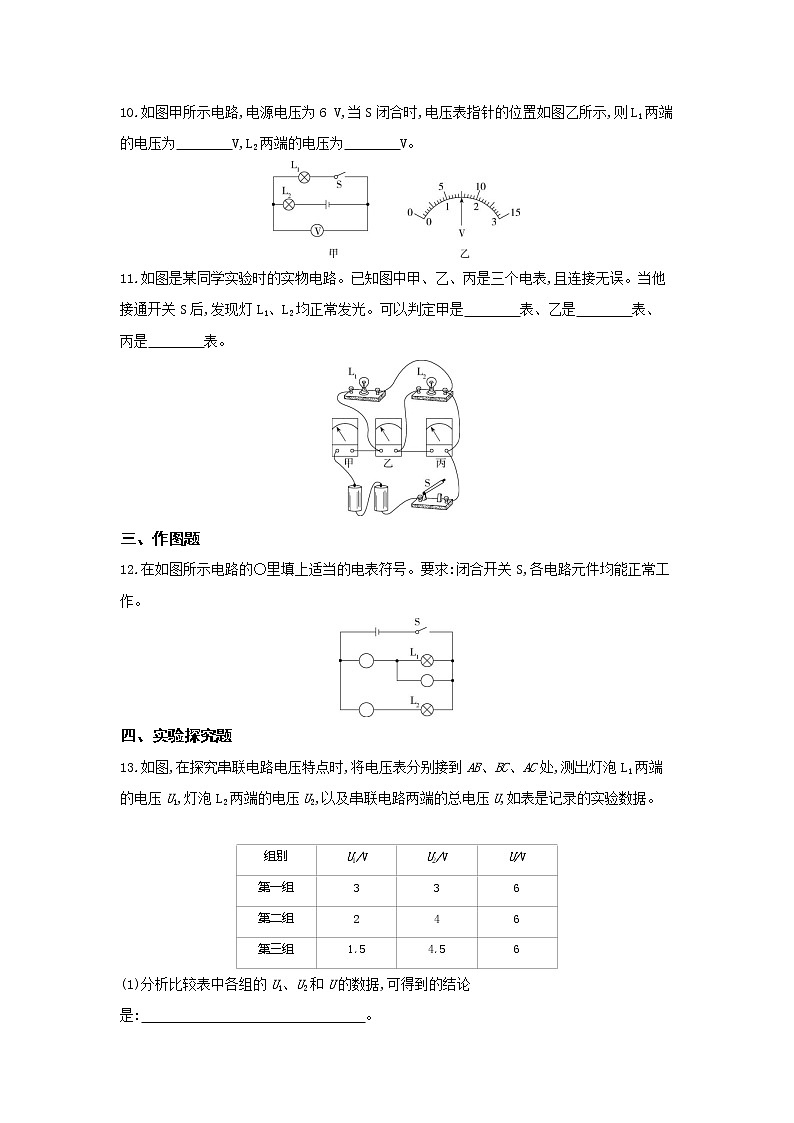

10.如图甲所示电路,电源电压为6 V,当S闭合时,电压表指针的位置如图乙所示,则L1两端的电压为 V,L2两端的电压为 V。
11.如图是某同学实验时的实物电路。已知图中甲、乙、丙是三个电表,且连接无误。当他接通开关S后,发现灯L1、L2均正常发光。可以判定甲是 表、乙是 表、丙是 表。
三、作图题
12.在如图所示电路的○里填上适当的电表符号。要求:闭合开关S,各电路元件均能正常工作。
四、实验探究题
13.如图,在探究串联电路电压特点时,将电压表分别接到AB、BC、AC处,测出灯泡L1两端的电压U1,灯泡L2两端的电压U2,以及串联电路两端的总电压U,如表是记录的实验数据。
(1)分析比较表中各组的U1、U2和U的数据,可得到的结论是: 。
(2)小明从实验室取3个电压表分别测U1、U2和U,同桌小刚用同一个电压表分别测U1和U2,则小明和小刚在实验测量时误差较小的是 。
一、选择题
1.答案 B 一节新干电池的电压是1.5 V,因为干电池串联的总电压等于各干电池的电压之和,所以两节新干电池串联的总电压U=1.5 V+1.5 V=3 V。
2.答案 C 闭合开关时,灯L1、L2串联,V1测总电压,V2测灯L1两端的电压,故C错误;甲图电压表所用的量程为0~15 V,分度值为0.5 V,示数为3 V;乙图电压表所用的量程为0~3 V,分度值为0.1 V,示数为1.7 V;根据串联电路电压的特点可知,V1对应的是甲图,示数是3 V,V2对应的是乙图,示数是1.7 V,故A、B正确;灯L2两端的电压为3 V-1.7 V=1.3 V,故D正确。
3.答案 C 读图可知,图中电压表的正负接线柱接反了,故A错误;图中电流表的正负接线柱接反了,故B错误;两灯泡并联,开关在干路上,故C正确;开关闭合后,导线直接将电源的两极连通,会发生电源短路,D错误。故选C。
4.答案 C 电压表串联使用时,电路中的电流很小,灯泡不会亮,但电压表有示数,且接近电源电压。
5.答案 B 在不超过电压表量程的前提下,电压表可以直接与电源串联,测量电源电压,故A不正确;无论是电压表还是电流表,都要让电流从表的“+”接线柱流入,从“-”接线柱流出,电表指针才能正常偏转,故B正确;使用电流表、电压表时,其量程需要根据电路中电流、电压大小进行选择,故C不正确;电流表相当于导线,需要与待测用电器串联,以测量通过该用电器的电流,故D不正确。故选B。
6.答案 A 由图甲可知,灯泡L1与L2串联,电压表V1测电源的电压,电压表V2测灯泡L2两端电压,因为串联电路中总电压等于各分电压之和,且两电压表指针位置相同,所以电压表V1示数应大于电压表V2示数,则电压表V1所用量程是0~15 V,分度值是0.5 V,示数U=6 V;电压表V2所用量程是0~3 V,分度值是0.1 V,示数U2=1.2 V;所以灯泡L1两端的电压U1=U-U2=6 V-1.2 V=4.8 V。
7.答案 C 不论开关处于什么状态,两个灯泡总是串联的,当开关S1断开,S2闭合时,电压表测的是总电压,由图乙可知示数为8.5 V;当开关S1闭合,S2断开时,电压表测的是灯泡L1两端的电压,由图丙知示数为3.5 V;根据串联电路中的电压规律知,灯泡L2两端的电压为8.5 V-3.5 V=5 V。
8.答案 A 当开关S接a时,两灯串联,电压表测电源电压,故电源电压U=6 V;当开关接b时,两灯仍然串联,电压表测灯L2两端的电压,所以灯L2两端的电压U2=4 V,因为串联电路的总电压等于各分电压之和,所以灯L1两端的电压U1=U-U2=6 V-4 V=2 V。
二、填空题
9.答案 化学 正
解析 “水果电池”把化学能转化为电能;图中电压表指针正常偏转,则连接电压表正接线柱的A是电池的正极,即金属片A是“水果电池”的正极。
10.答案 1.5 4.5
解析 由电路图可知,灯泡L1和L2串联,电压表测的是灯泡L1两端的电压,由图乙可知电压表的示数可能是7.5 V,也可能是1.5 V,而电源电压为6 V,故L1两端的电压不会大于6 V,故电压表示数应为1.5 V,即U1=1.5 V;根据串联电路的电压规律知U=U1+U2,则灯泡L2两端的电压U2=U-U1=6 V-1.5 V=4.5 V。
11.答案 电流 电流 电压
解析 开关闭合后,两灯均正常发光,说明电路连接无误。因为甲串联在干路中,所以甲应该是电流表;乙和L2串联,说明乙是电流表;丙和L2并联,说明丙是电压表。
三、作图题
12.答案 如图所示
解析 根据电路图可知,上面的电表与灯L1串联,所以它是电流表,中间电表与灯泡L1并联,因此为电压表;下面的电表与灯L2串联,因此为电流表。
四、实验探究题
13.答案 (1)串联电路中的总电压等于各分电压之和 (2)小刚
解析 (1)根据表中的U1、U2和U的数据,可知串联电路中的总电压等于各分电压之和,即U=U1+U2;(2)不同电压表的精确度和灵敏度不同,误差较大,故小刚的实验精度高,误差较小。
组别
U1/V
U2/V
U/V
第一组
3
3
6
第二组
2
4
6
第三组
1.5
4.5
6
