14.5 测量电压
一、单选题
1．工作和生活中，手机已成为人们常用的工具。如图的华为智能手机的电池电压最接近（　　）

A．3.7V B．0.7V C．220V D．380V
【答案】A
【解析】智能手机的电池电压一般为3.7V，我国家庭电路的电压为220V，我国居民三相电源的电压为380V，故A符合题意，BCD不符合题意。
故选A。
2．我国照明电路的电压为(     )
A．6伏 B．24伏 C．110伏 D．220伏
【答案】D
【解析】根据常识知道，我国照明电路的电压为220伏。
故选D。
3．自来水管两端水压不同，形成水流；电路两端有电压，形成电流。由比较水压形成水流得到电压形成电流，这种探究物理问题的方法叫（  ）
A．类比法 B．比较法 C．转换法 D．等效法
【答案】A
【解析】类比法是由某一种类的事物的特征推测处另一类事物也可能具有这一特征。自来水管两端水压不同，形成水流，说明水压是形成水流的条件；电路两端有电压，形成电流，说明电压是形成电流的原因。由比较水压形成水流类比电压形成电流，这种探究物理问题的方法是类比法。
故选A。
4．在下图中，能用电压表直接测出灯L1两端电压的电路图是（　　）
A．B．C．D．
【答案】C
【解析】A．此电路图两灯串联，电压表测量的是L2两端电压，故A不符合题意；
B．此电路图两灯串联，电压表测量的是L2两端电压，故B不符合题意；
C．此电路图两灯并联，电压表测量的是L1两端电压、L2两端电压，同时也是电源电压，故C符合题意；
D．此电路图两灯串联，电压表测量的是电源两端电压，故D不符合题意。
故选C。
5．某同学用有3V和15V两个量程的电压表来测量电压时，电压表“－”接线柱已经接入电路，在用15V量程进行试触时，发现指针的位置如图所示，则他下一步的操作应该是（　　）


A．直接接入c接线柱，然后读数
B．直接接入b接线柱，然后读数
C．断开开关，接入c接线柱，闭合开关后读数
D．断开开关，接入b接线柱，闭合开关后读数
【答案】D
【解析】从图可知，试触时指针摆幅较小，在1V附近，这是选用了电压表较大量程的结果，为了使测量数据准确，应换用较小量程，所以用0～3V的量程，并且换接线柱时应断开开关，故ABC不符合题意，D符合题意。
故选D。

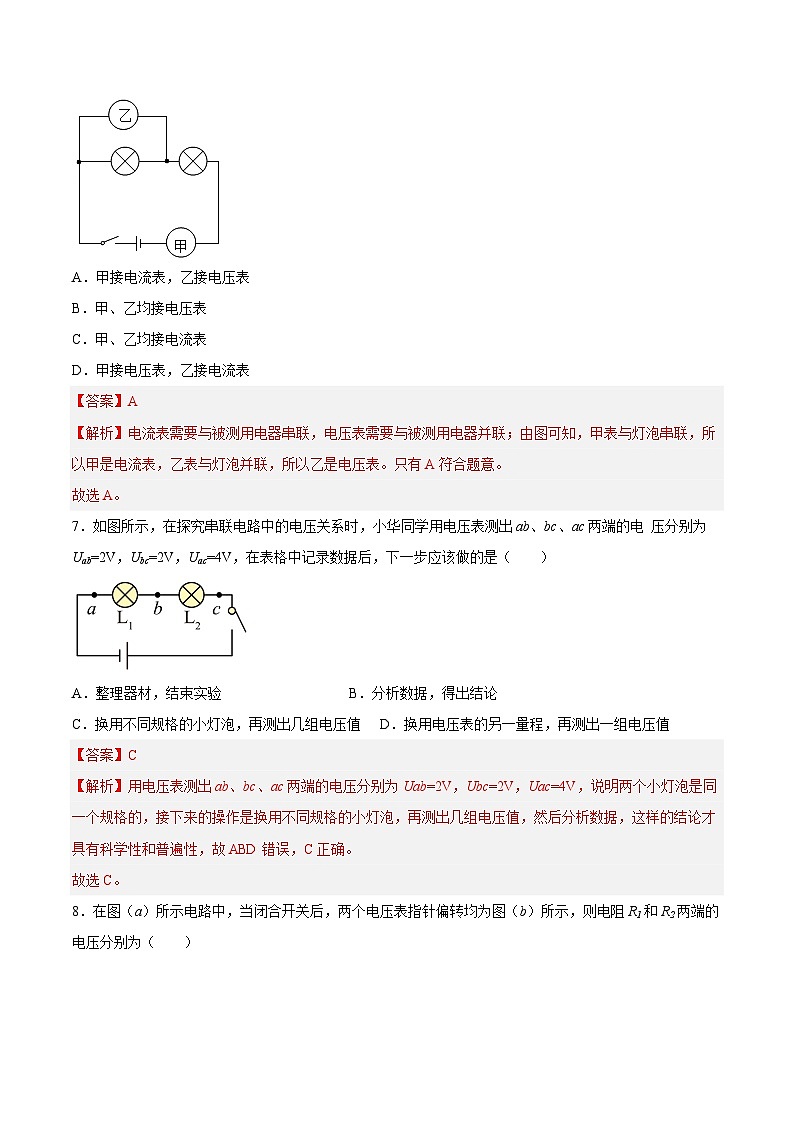

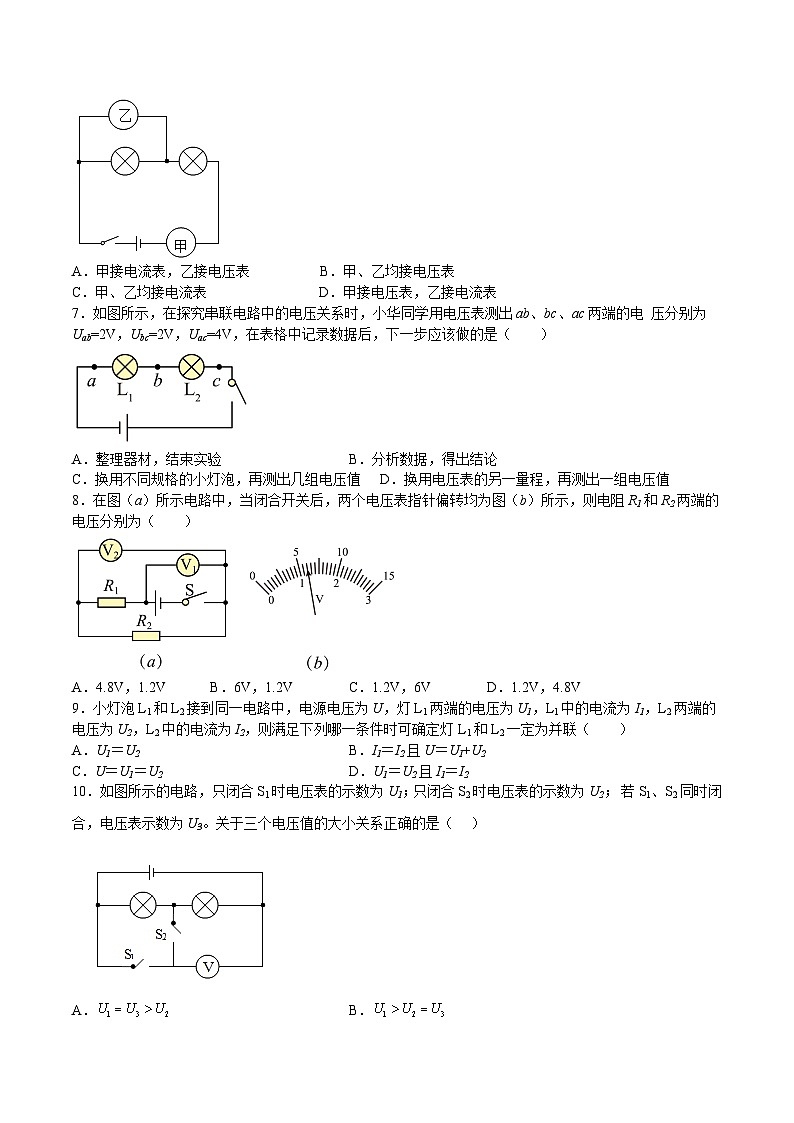

6．如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则下列说法正确的是（　　）

A．甲接电流表，乙接电压表
B．甲、乙均接电压表
C．甲、乙均接电流表
D．甲接电压表，乙接电流表
【答案】A
【解析】电流表需要与被测用电器串联，电压表需要与被测用电器并联；由图可知，甲表与灯泡串联，所以甲是电流表，乙表与灯泡并联，所以乙是电压表。只有A符合题意。
故选A。
7．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电 压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是（　　）

A．整理器材，结束实验 B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值 D．换用电压表的另一量程，再测出一组电压值
【答案】C
【解析】用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性和普遍性，故ABD错误，C正确。
故选C。
8．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）

A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V
【答案】A
【解析】由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；根据串联电路电压的规律，电压表V1示数大于电压表V2示数，但两个电压表指针偏转角度相同，则电压表V1量程是0~15V，最小分度值是0.5V，电压表V1示数是6V；电压表V2量程是0~3V，最小分度值是0.1V，电压表V2示数是1.2V，则电阻R2两端的电压为1.2V。由串联电路特点知，电阻R1两端的电压为
U1=U-U2=6V-1.2V=4.8V
故选A。
9．小灯泡L1和L2接到同一电路中，电源电压为U，灯L1两端的电压为U1，L1中的电流为I1，L2两端的电压为U2，L2中的电流为I2，则满足下列哪一条件时可确定灯L1和L2一定为并联（　　）
A．U1＝U2 B．I1＝I2且U＝U1+U2
C．U＝U1＝U2 D．U1＝U2且I1＝I2
【答案】C
【解析】在串联电路中，若两灯的规格完全相同，则两灯分得的电压也相同，所以只根据U1＝U2不能判断两灯是并联的；在并联电路中，干路电流等于各支路电流之和，两支路电流可能相等，也可能不相等；若灯泡L1、L2并联接在电路中，因并联电路中各支路两端电压与电源电压相等，所以U＝U1＝U2，故ABD不符合题意，C符合题意。
故选C。
10．如图所示的电路，只闭合S1时电压表的示数为U1；只闭合S2时电压表的示数为U2； 若S1、S2同时闭合，电压表示数为U3。关于三个电压值的大小关系正确的是（   ）

A． B．
C． D．
【答案】A
【解析】当只闭合S1时，两灯串联，电压表测的电源电压，即

当只闭合S2时，两灯串联，电压表测的是右端灯两端的电压，即

当S1、S2同时闭合时，左端的灯被短路，电压表测是电源电压，即

故

故选A。

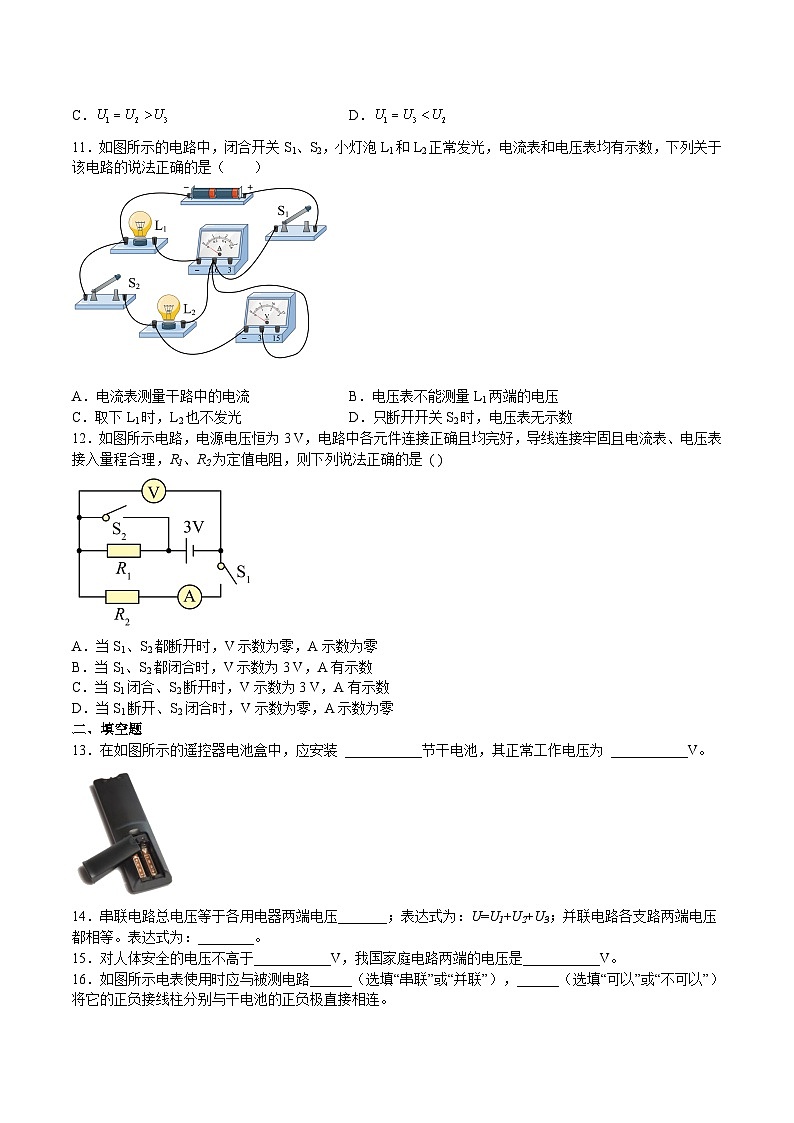

11．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（　　）


A．电流表测量干路中的电流 B．电压表不能测量L1两端的电压
C．取下L1时，L2也不发光 D．只断开开关S2时，电压表无示数
【答案】D
【分析】本题考查电流表电压表测量对象的分析和电路故障分析，根据电路图和现象分析求解。
【解析】A．由图可知，经过灯泡L2的电流，并没有经过电流表，仅经过灯泡L1的电流，经过电流表，所以电流表测量灯泡L1的电流，故A项错误；
B．由图可知，电压表接在灯泡L2的两端，电压表测量灯泡L2的两端的电压，又因为L1 L2并联，所以电压表同时测量灯泡L1的两端的电压，故B项错误；
C．L1 L2并联，并联电路工作时相互不受影响，所以取下L1时，L2正常发光，故C项错误；
D．只断开开关S2时，L2所在支路断路，电流不能经过电压表，所以电压表无示数，故D项正确。
故选D。
12．如图所示电路，电源电压恒为3 V，电路中各元件连接正确且均完好，导线连接牢固且电流表、电压表接入量程合理，R1、R2为定值电阻，则下列说法正确的是 ( )

A．当S1、S2都断开时，V示数为零，A示数为零
B．当S1、S2都闭合时，V示数为3 V，A有示数
C．当S1闭合、S2断开时，V示数为3 V，A有示数
D．当S1断开、S2闭合时，V示数为零，A示数为零
【答案】B
【解析】A．电路图中，当S1、S2都断开时，电压表与电阻R1串联接入电路，电压表示数几乎等于电源电压，电流表示数为零，A选项说法错误；
B．当S1、S2都闭合时，电阻R1被短路，电压表测量电源电压，故V示数为3 V，此时电路中R2接入，故A有示数，选项B说法正确；
C．当S1闭合、S2断开时，两电阻串联，电压表测量电阻R1两端的电压，故V示数小于3 V，A有示数，选项C说法错误；
D．当S1断开、S2闭合时，电压表测量电源电压，故V示数为3V，A示数为零，选项D说法错误．
二、填空题
13．在如图所示的遥控器电池盒中，应安装 ___________节干电池，其正常工作电压为 ___________V。

【答案】     2     3
【解析】[1][2]由图中电池盒形状可知，电池盒中应安装两节干电池；由于两节干电池是串联的，一节干电池的电压为1.5V，所以两节干电池串联电压为3V。
14．串联电路总电压等于各用电器两端电压_______；表达式为：U=U1+U2+U3；并联电路各支路两端电压都相等。表达式为：________。
【答案】     之和     U=U1=U2=U3
【解析】[1]串联电路总电压等于各用电器两端电压之和。
[2]并联电路各支路两端电压都相等。表达式为
U=U1=U2=U3
15．对人体安全的电压不高于___________V，我国家庭电路两端的电压是___________V。
【答案】     36     220
【解析】[1]对人体安全的电压为不高于36V。
[2]家庭电路的电压为220V。
16．如图所示电表使用时应与被测电路______（选填“串联”或“并联”），______（选填“可以”或“不可以”）将它的正负接线柱分别与干电池的正负极直接相连。

【答案】     并联     可以
【分析】表盘中间标“V”的为电压表，电压表与所测用电器并联；表盘中间标“A”的为电流表，电流表与所测用电器串联；由于电流表的电阻较小，绝不允许不经用电器直接将电流表连接在电源的两极上；电压表的电阻较大，可以直接连接在电源的两极上测量电源电压（在量程允许的范围内）。
【解析】[1] 表盘中间标的“V”，为电压表，使用时与用电器并联。
[2]可以在电压表的量程范围内，将该电压表的正负接线柱分别与干电池的正负极直接相连，用来测量干电池的电压。
17．如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。

【答案】     2.3     6.0
【解析】[1]如图乙所示，电压表选用小量程，分度值为0.1V，示数为2.3V，即L2两端的电压为2.3V。
[2]由图甲电路可知，L1与L2串联，由串联电路的电压规律可得电源电压
U=U1+U2=3,7V+2.3V=6.0V
即电源电压为6.0V。
18．在探究“并联电路的电压特点”实验中，实物连接如图所示，电源电压为3V；为使实验更加合理，L1、L2应该选择规格______（选填“相同”或“不同”）的灯泡；闭合开关后只是灯泡L2短路，其他电路无故障，则测得L1两端的电压为______V。

【答案】     不同     0
【解析】[1]为了避免实验的偶然性，使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验。
[2]根据电路图可知，两灯泡并联，电压表测灯泡L1两端的电压，若灯泡L2短路，其他电路无故障，则L2两端的电压为0，因为并联电路中个支路电压相等，所以测得L1两端的电压也为0。
19．如图所示，开关闭合后，两个电压表的示数分别为图示，则L1两端的电压为______V。


【答案】5.3
【解析】[1]由电路图1可知，L1与L2串联，电压表V2测电源的电压，电压表V1测L2两端的电压。因串联电路中总电压等于各分电压之和，且V2的示数大于V1的示数，电压表V2的量程为0～15V，分度值为0.5V，则电源的电压
U=8V
电压表V1的量程为0～3V，对应的分度值为0.1V，则灯泡L2两端的电压
U2=2.7V
灯泡L1两端电压
U1=U﹣U2=8V﹣2.7V=5.3V
20．如图所示电路，当闭合开关后小灯泡不发光。经检查电源完好。为了进一步检查电路元件故障，在小灯泡两端并联一块电压表，再次闭合开关，小灯泡仍然不发光，若电压表有较大示数，则故障原因可能是______；若电压表无示数，则故障原因可能是______（每空只填一个电路元件故障原因即可）。

【答案】     小灯泡断路     小灯泡短路
【解析】[1]闭合开关S，灯泡不发光，用一只完好的电压表并联在灯泡两端，观察电压表，若电压表有示数，则说明电压表的正负接线柱与电源的正负两极已连通，故障发生在与电压表并联的灯泡上，是小灯泡断路。
[2]若电压表无示数，则说明电压表的正负接线柱与电源的正负两极不连通或电压表被短路，故障发生在与电压表并联的灯泡以外，是电阻断路或小灯泡短路。
21．如图所示电路中，电源电压不变，开关S闭合，若此时R1、R2串联，且甲、乙两表指针偏转幅度相同，则甲乙两表的示数之比为______，此时，R1、R2的电压之比为______。


【答案】     5:1     4:1
【解析】[1][2]由图可知，开关S闭合，若此时R1、R2串联，电流只有一条路径，则两个表为电压表，甲测电源电压，乙测R2两端电压，故甲的示数比乙的大；因为甲、乙两表指针偏转幅度相同，所以甲选择的是大量程，乙选择的是小量程，则甲的示数是乙的5倍，故甲乙两表的示数之比为5:1。令电源电压为U，R1两端电压为U1，R2两端电压为U2，因串联电路电源电压等于各用电器两端电压之和，则R1、R2的电压之比
U1:U2=( U甲-U2):U2=(5-1):1=4:1
22．如图所示的电路中，若在a、b、c三处填入合适的电表符号，当开关闭合时，两个灯泡并联且都能发光，已知电源电压是6V，总电流为1A，、为两只相同的灯泡。则a表的示数为___________，b表的示数为___________，c表的示数为___________。

【答案】          1A
【解析】[1][2][3]要求灯泡并联，所以bc为电流表，a为电压表，a测电源电压，故为6V，b测干路电流，为1A，c测L2电流，因为灯泡相同，根据并联分流规律，c为0.5A。
三、作图题
23．请在图中补画两根导线，使电压表能正确测量灯L1两端的电压。
( )

【答案】
【解析】电压表并联在用电器的两端，要使电压表测量L1两端电压，所以电压表应并联在L1两端；由于电源电压为3V，所以电压表选择小量程即可，同时，电流从电压表的正接线柱流入，从负接线柱流出，如图所示：

24．在图中的里填上适当的电表符号，当开关S闭合时，电路能正常工作。
( )

【答案】
【解析】电流表要串联在电路中使用，而电压表要与被测用电器并联；由电路图知道，上面和右边电表应为电流表，如果上面是电压表，则L1 断路，灯泡不能正常发光，左边电表应为电压表，如下：

25．某同学用如图甲所示的实验器材，把灯L1和L2并联在电路中，要求用电流表测灯L1的电流，用电压表测灯L2两端的电压。

(1)连接实物图。
(2)如果灯L2两端电压是6V，在图乙表盘中画出接线柱及指针的位置。
【答案】
【分析】(1)已知两灯泡并联，电流表检测灯L1的电流说明电流表与L1串联，电压表测L2两端电压说明电压表并联在L2两端，据此连接实物电路图。
(2)根据L2两端电压可知电压表选择的量程和分度值，由此标出接线柱及指针的位置。
【解析】(1)由题意可知，两灯泡并联，电流表串联在L1支路上，电压表并联在灯L2两端测其电压，注意电流从电表的正接线柱流进，负接线柱流出，如图所示：
(2)因为L2两端电压为6V，所以电压表选择的0﹣15V量程，分度值0.5V，由此标出接线柱及指针的位置如图所示：


四、实验题
26．按照课本要求探究串联电路中电压的规律，小明设计的电路如图所示．根据电路图把电压表分别接入到电路中的AB、BC、AC之间，测出它们的电压，填入表中：


（1）AC之间电压如图乙所示，将读出的结果填入表中______。
（2）在表格中记录数据后，下一步首先应该做的是______
A．整理器材，结束实验          B．换用不同规格的小灯泡，再测出几组电压值
C．分析数据，得出结论          D．换用电压表的另一量程，再测出一组电压值
（3）通过对上面数据的分析，可以得出的结论是：______。
（4）指出表格的设计有哪个地方不合理？______。
【答案】     6     B     在串联电路中，各部分电压之和等于总电压     此实验数据表格只设计了一次实验，为了得出普遍规律，应该多设计几次，进行多次实验
【解析】（1）[1]由于电压表选择的是大量程，所以其分度值是0.5V，故电压表的示数是6V。
（2）[2]通过实验数据分析总电压与各部分电路电压之间的关系，只能验证一次，所以发现实验次数太少，需要多次测量，为使多次测量更具普遍性，要更换灯泡规格，或改变电源电压，故ACD不符合题意，B符合题意。
故选B。
（3）[3]据表中的数据能看出，串联电路中，各个部分的电压之和等于总电压。
（4）[4]为了得出普遍规律，一次实验是不够的，故此实验数据表格只设计了一次实验，为了得出普遍规律，应多设计出几次实验的数据记录表来，能进行多次实验。
27．小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚未连接）。

（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现______（选填“开路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成______损坏；
（2）小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。请在需要改动的导线上打×并改正______（指出一种即可）；
（3）接下来，他们按图丙所示电路图连接了三个电压表．实验过程中，电压表V2的示数如图丁所示，则电压表V的示数是______V。
【答案】     短路     电源     或     2.5
【解析】（1）[1][2]根据焦耳定律，在电阻一定，通电时间一定时，电流越大，产生的电热越多．如图连接，其他条件相同，AC导线把两个小灯泡都短路了，会造成电路中电流增大，产生的电热过多，烧坏电源。
（2）[3]只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，将导线②的上端A改接到B或D，也可以将导线①的右端C改接到B或D，就使电路连接正确了。如下图所示
或
（3）[4]该电压表选择的是小量程，所以分度值是0.1V，所以电压表的示数2.5V；由于该电路是并联，所以电压表V1、V2和V示数相等，所以电压表V的示数是2.5V。



28．在“探究串联电路电压的特点”活动中。

实验次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是___________；
（2）在测L1两端电压时，闭合开关S，发现两灯都不亮，电压表示数为零，原因可能是___________（电路故障只可能发生在灯泡L1、L2上）
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC，经过多次实验，将得到的数据记录在上表中。分析实验数据，你可得到串联电路的电压特点是___________（用公式表示）。
【答案】     对电压表调零     L2断路     UAC=UAB+UBC
【解析】（1）[1]由图乙可知，连接电路前，在检查实验器材时发现电压表指针没有指在零刻度线上，则应对电压表进行调零，使指针指在零刻度线上。
（2）[2]由电路图知，两灯泡串联，电压表测灯泡L1两端的电压；闭合开关S后，电压表示数为零，且电路故障只可能发生在灯泡L1、L2上。灯L1、L2均不亮，说明电路发生断路，而电压表没有示数，说明电压表的两端不能与电源连通，则是L2断路。
（3）[3]由表中实验数据可知，串联电路的总电压等于各部分电路电压之和。即

29．如图是“探究并联电路的电流特点”的实验时未连好的电路，电源为两节新干电池串联组成。现要求灯L1和灯L2并联，且电流表测灯L2中的电流。


（1）请用笔画线代替导线，完成电路连接，以符合要求。______
（2）小张接好最后一根线后灯立即就亮了，他连接时存在的问题是______。
（3）正确连好电路，闭合开关，电流表示数如图甲所示，则灯L2中电流为______A。
（4）在这个电路中，再用电流表测干路中的电流时，电流表的示数如图乙所示，则灯L1中的电流为______A。
（5）正确连好电路，闭合开关，若用电压表测量电源电压，则示数为______V，再用电压表测灯L1两端电压，则示数为______V。
（6）实验中，为了得出正确的结论，灯L1、L2的规格最好______（选填“相同”或“不同”）。
【答案】          连接电路时，没有断开开关     0.36     0.44     3     3     不同
【解析】（1）[1]灯L1和灯L2并联，电流表与待测电路串联，电流表测灯L2中的电流，电流表与L2串联，如下图所示：

（2）[2]为保护电路，连接电路时开关要断开，小张接好最后一根线后灯立即就亮了，他连接时存在的问题是：连接电路时，没有断开开关。
（3）[3]正确连好电路，闭合开关，电流表示数如图甲所示，电流表选用小量程，分度值为0.02A，电流为0.36A，即灯L2中电流为0.36A。
（4）[4]在这个电路中，再用电流表测干路中的电流时，电流表的示数如图乙所示，电流表选用大量程，分度值为0.1A，电流为0.8A，根据并联电路电流的规律，则灯L1中的电流为
I1=I-I2=0.38A-0.36A=0.44A
（5）[5][6]两节新干电池串联的电压为3V，正确连好电路，闭合开关，若用电压表测量电源电压，则示数为3V；因并联电路各支路电压相等，故再用电压表测灯L1两端电压，则示数为3V。
（6）[7]实验中，为了避免实验的偶然性，得出普遍性的规律，灯L1、L2的规格最好不同。
30．在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图所示：

（1）闭合开关后，两灯均不亮，当分别把电压表并联接在图中AB两点、BC两点及AC两点时，测得的数据是：UAB=0，UBC=4.5V，UAC=4.5V，则故障可能是______；
（2）排除后，实验正常进行，完成第一组数据采集后，你认为他需要进行的操作顺序是______（请按先后排序）；
A．换不同型号的灯泡替换L1、L2，并连接好电路； B．断开开关；   C．闭合开关，分别把电压表连在图中AB两点、BC两点及AC两点，观察电压表示数，并记录数据；
（3）通过测量得到了三组实验数据如下表：分析三组实验数据，可得出的结论是______；
实验次数
AB间电压U1/V
BC间电压U2/V
AC间电压U/V
1
2.0
2.5
4.5
2
2.4
2.1
4.5
3
1.9
2.6
4.5

（4）实验完成后，同组的小杨同学认为，每次操作都需要将电压表拆接至AB、BC、AC两端，太过繁琐，她认为只需进行两个简单的操作就可以了，如下图所示：

①在测L2两端的电压时，只需将电压表所接的B接点不动，只断开A接点，改接到C接点上；
②测总电压时，只需将电压表所接的A接点不动，只断开B接点，并改接到C接点上。
小亮同学马上对她的方法给予了否定，他认为在进行操作①时，会出现______的问题，而在进行操作②时，会出现______的问题。
【答案】     L2断路## L2开路     BAC     串联电路总电压等于各用电器两端电压之和     电压表指针反向偏转     电压表示数超过量程
【解析】（1）[1]已知UAB=0，说明AB之外的电路断路；UBC=4.5V，则BC之外的电路为通路，UAC=4.5V，则ABC之外的电路为通路，故BC间有断路，故故障可能是L2断路。
（2）[2]用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多。排除后，实验正常进行，完成第一组数据采集后，他需要进行的操作顺序是换不同型号的灯泡替换L1、L2，并连接好电路进行多次测量，故应先断开开关，然后更好不同规格的灯泡，连接好电路后，在闭合开关，把电压表连在图中AB两点、BC两点及AC两点，观察电压表示数，并记录数据，故操作顺序是BAC。
（3）[3]根据表中数据有
2.0V+2.5V=4.5V
2.4V+2.1V=4.5V
1.9V+2.6V=4.5V
分析三组实验数据，可得出的结论是：串联电路总电压等于各用电器两端电压之和。
（4）[4]测量L1的电压时，与B点相连的为电压表的正接线柱，与A点相连的为电压表的负接线柱，在进行操作①时，即在测L2两端的电压时，若将电压表所接的B接点不动，只断开A接点，改接到C接点上，则电压表正负接线柱接反了，会出现电压表指针反向偏转的问题。
[5]电压表小量程分度值为0.1V，大量程分度值0.5V，根据表中L1 的电压值，可知测L1的电压时，电压表选用的小量程，在进行操作②时，即测量电源的电压时，若将电压表所接的A接点不动，只断开B接点，并改接到C接点上。因电源电压为4.5V，故会出现电压表示数超过量程的问题。
31．学习小组在组成串并联电路的实验中。
(1)在连接电路过程中，开关应该是 _______ 的。
(2)小刚连接了如图一所示电路，如果合上开关，电路所处的状态是 _______ 路（选填通”、“断”或“短”）。

(3)小刚想将电路全部拆散，重新连接，小强认为只需拆除这一根导线，就能成为串联电路。小强将多余的线拆除以后，闭合开关S时，小电灯L1、L2都不亮，用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L1亮。对此，下列判断中正确的是 ( )
A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路
(4)小强认为，在小刚最初连接的电路中，如果只改动一根导线就能成为两灯并联的正确电路，请在图中把你要移接的导线上打上“×”号，并画出改动后的导线。 ( )
(5)小马和小程想比较并联电路中L1和L2中的电流的大小关系，他们的方案是：按照图二所示的电路，只闭合S1测出L1中的电流I1，只闭合S2测出L2中的电流I2，比较I1和I2的大小，请你评估：他们的方案是 ____ （选填“可行”或“本可行”），理由是 _____ ，他们在电路中只拆除图示中的电流表（保持其他连接不变），另外用电流表测出L1中的电流I1＝0.5A，L2中的电流I2＝1.5A，则图中通过M点的电流为 _____ A。
(6)另一组同学连成了如图三所示的电路，当S1闭合、S2断开时，电压表示数为2.5V，当S1断开、S2闭合时，电压表示数为6V。请判断当S1断开、S2闭合时灯L2两端的电压为 _______ V。当S1闭合、S2闭合时电压表示数为 _______ V。
【答案】     断开     短     B          不可行     电流表正负接线柱接反     2     3.5     6
【解析】(1)[1]连接电路时，开关必须处于断开状态。
(2)[2]电源两极直接将导线连接起来，形成了短路。
(3)[3]拆除c这一根导线，电流从电源正极依次经过两个灯泡回到电源负极，因此两灯串联连接，小强将多余的c导线拆除以后，闭合开关S时，小电灯L1、L2都不亮，说明电路出现了断路，用一段导线的两端接触A、B两点时，两灯都不亮，说明开关完好，接触C、D两点时，两灯也不亮，说明灯泡L1完好；接触 E、F两点时，只有灯L1亮，说明灯L2断路，故选B。
(4)[4]


(5)[5][6]按照图中所示的电路，只闭合S1如果能测出L1中的电流I1，则电流表下边的接线柱为正接线柱，上边为负接线柱；但当只闭合S2测L2中的电流I2时，电流从负接线柱流入了，即电流表的正负接线柱相反，故他们的方案不可行。
[7]若L1中的电流I1=0.5A，L2中的电流I2=1.5A，根据并联电路电流的规律，则图中通过M点的电流

(6)[8][9]由电路图可知，当S1闭合，S2断开时和当S1断开，S2闭合时，两灯泡始终串联，当S1断开，S2闭合时，电压表测电源的电压，已知此时电压表的示数为6V，则电源电压U=6V，当S1闭合，S2断开时，电压表测L1两端的电压，所以灯L1两端的电压 U1=2.5V，则灯L2两端的电压为

当S1闭合、S2闭合时电压表测电源电压，为6V。
五、计算题
32．如图甲所示电路中，当闭合开关后，两只电压表的指针偏转角度一样（如图乙所示）。问：电阻R1和R2两端的电压分别为多大？

【答案】6V，1.5V
【解析】解：由图示知，两个电阻串联在电路中，电压表V2测电源电压，V1测电阻R2两端的电压，而两只电压表的指针偏转一样，在串联电路中，各用电器两端的电压之和等于电源电压，所以两个电压表V2、V1所用量程分别为0~15V和0~3V，对应的分度值分别为0.5V和0.1V，其示数分别为7.5V和1.5V。即R2两端的电压
U2=1.5V
R1两端的电压
U1=U-U2=7.5V-1.5V=6V
答：电阻R1和R2两端的电压分别为6V和1.5V。
33．如图所示，L1、L2是完全相同的两个小灯泡，电压表V1的示数是6V，电压表V2的示数是7V，求：
（1）三个小灯泡的连接方式是怎样的？
（2）V1、V2分别测的是什么电压？
（3）电源电压。

【答案】（1）串联；（2）V1测量的是L1与L2串联后的总电压，V2测量的是L2与L3串联后的总电压；（3）10V
【解析】解：（1）由电路图知，三个小灯泡的连接方式是串联。
（2）V1测量的是L1与L2串联后的总电压；V2测量的是L2与L3串联后的总电压。
（3）据串联电路的电压特点知
UV1=UL1+UL2=6V
UL1=UL2
所以L1、L2两端的电压都为
UL1=UL2=3V
同理有
UV2=UL2+UL3=7V
UL2=3V
所以L2两端的电压
UL3=4V
电源电压为
U=UL1+UL2+UL3=3V+3V+4V=10V
答：（1）三个小灯泡的连接方式是串联；
（2）V1、V2分别测L1、L2两端及L2、L3两端的电压；
（3）电源电压为10V。
