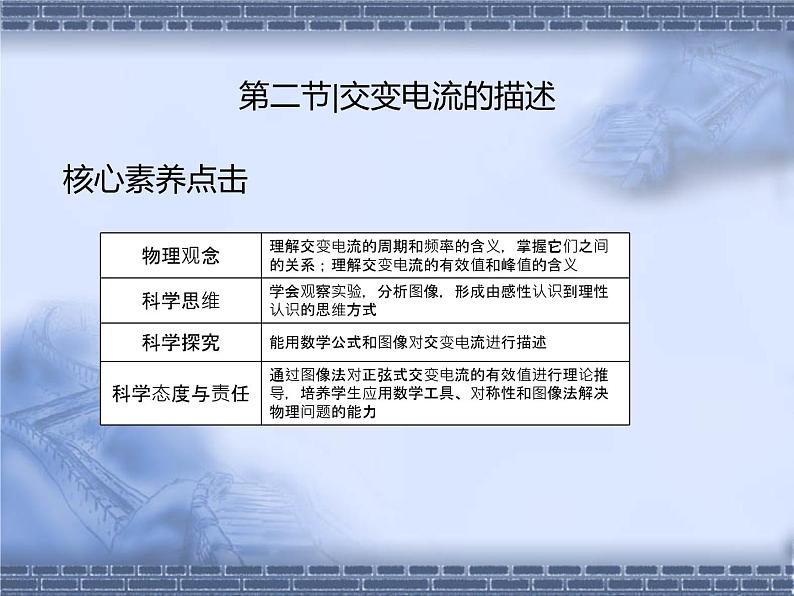

第二节|交变电流的描述

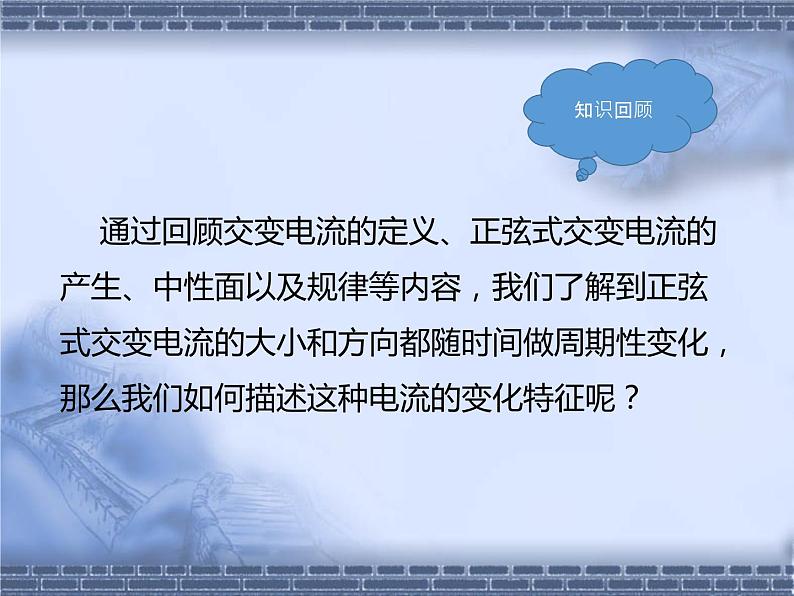

通过回顾交变电流的定义、正弦式交变电流的产生、中性面以及规律等内容，我们了解到正弦式交变电流的大小和方向都随时间做周期性变化，那么我们如何描述这种电流的变化特征呢？

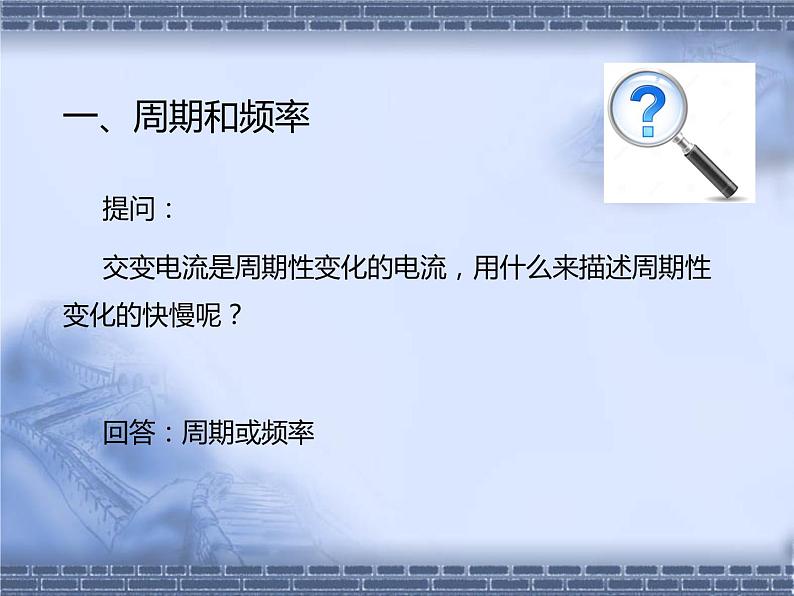

提问：交变电流是周期性变化的电流，用什么来描述周期性变化的快慢呢？回答：周期或频率
一交变电流的电压随时间的变化图像如图所示，这个交变电流的周期是多少？频率是多少？周期为T=0.02s，频率为f=50Hz
电容器铭牌上的标称值指的是交变电流电压的峰值还是瞬时值？指的是峰值。电容器所能承受的电压要高于交变电流的电压峰值，否则电容器就可能被击穿。
在现代的家庭中有很多家用电器，这些用电器大多数都是使用交变电流的。某用电器铭牌上标有“220 V”和“50 Hz”的字样，其中“220 V”有什么含义？人们通常说家庭电路的电压是220 V，是指有效值。使用交流电源的电气设备上，标出的额定电压和额定电流都是有效值，一般交流电表测量的电压或电流数值也是有效值。以后提到交变电流的电压或电流的数值，凡没有特别说明的，都指有效值。
【小结】交变电流“四值”的比较
三、正弦式交变电流的公式和图像
1、正弦式交变电流的图像正弦式交变电流随时间变化情况可以从图像上表示出来，图像描述的是交变电流随时间变化的规律，它是一条正弦曲线，如图所示。
3、已知正弦式交变电流图像可写出表达式，已知表达式可画出对应的图像。
