初中物理苏科版九年级全册第十四章 欧姆定律综合与测试巩固练习
展开
这是一份初中物理苏科版九年级全册第十四章 欧姆定律综合与测试巩固练习，共13页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。
一、单选题
1．常温下，比较两根长度相同、粗细不同的铜线电阻的大小，下列说法中正确的是（ ）
A．粗的电阻大B．细的电阻大
C．电阻一样大D．无法判断
2．如图所示，电源电压不变，闭合开关S，滑片P从右向左移动，下列说法正确的是（ ）
A．电压表示数不变B．电压表示数变小
C．电流表示数变大D．电流表示数变小
3．两个电阻分别标有“3V0.6A”和“6V0.4A”字样，将它们接入电路，则下列说法正确的是（ ）
A．若串联后接入电路中使用，电路两端总电压的最大值为8V
B．若串联后接入电路中使用，电路两端总电压的最大值为3V
C．若并联后接入电路中使用，干路上允许通过的最大电流是0.6A
D．若并联后接入电路中使用，干路上允许通过的最大电流是1.0A
4．某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R1为定值电阻，R2为光敏电阻，当有光照射时电阻变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间。下列说法正确的是 （ ）
A．计数器两端的电压变大B．通过R2的电流变大
C．电阻R2的阻值变小D．R1与R2的电流之比变小

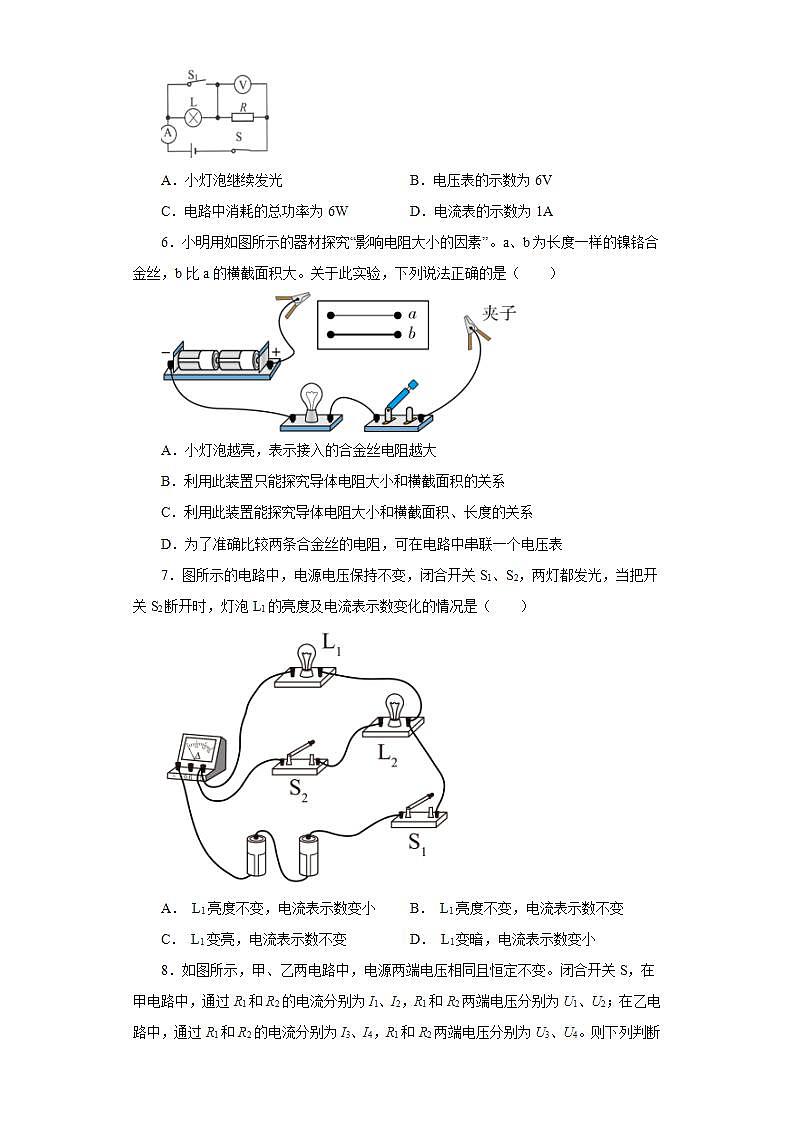

5．如图所示电路，电源电压恒定为6V，灯泡电阻为2Ω，定值电阻R=4Ω，开关S始终处于闭合状态，当开关S1由断开到闭合时，以下说法正确的是（ ）
A．小灯泡继续发光B．电压表的示数为6V
C．电路中消耗的总功率为6WD．电流表的示数为1A
6．小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（ ）
A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置只能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和横截面积、长度的关系
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
7．图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（ ）
A． L1亮度不变，电流表示数变小B． L1亮度不变，电流表示数不变
C． L1变亮，电流表示数不变D． L1变暗，电流表示数变小
8．如图所示，甲、乙两电路中，电源两端电压相同且恒定不变。闭合开关S，在甲电路中，通过R1和R2的电流分别为I1、I2，R1和R2两端电压分别为U1、U2；在乙电路中，通过R1和R2的电流分别为I3、I4，R1和R2两端电压分别为U3、U4。则下列判断中正确的是（ ）
A．I1U4C．I3+I4=I1D．U1+U2=U4
9．如图甲所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图像如图乙所示，则下列判断正确的是（ ）
A．图线A是电阻R1的I﹣U关系图像
B．当电压表V1示数是10V时，R2接入电路中的阻值为20Ω
C．电路消耗最大总功率为16.2W
D．电流表示数变化了0.7A，电阻R2消耗的功率变化了9.8W
10．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示。R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压。若已知电源电压为12V，某一时段AB间的电压随时间变化的图像如图乙所示，则下列说法正确的是（ ）
A．AB两端电压为6V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1的红外线时，R1和R2的 阻值相等
C．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍
D．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍
11．通常情况下，将一段粗细均匀的镍铬合金丝和一段粗细均匀的铜丝接入同一电路中，下列说法中正确的是（ ）
A．镍铬合金丝的电阻较大，其两端的电压也较大
B．铜丝的电阻较小，通过铜丝的电流较大，
C．电路断开后，镍铬合金丝的电阻和铜丝的电阻都变为零
D．无法比较两段金属丝电阻的大小
12．甲乙两地相距S，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为I1，乙地检修员后用相同的测量仪接入CD时，电流表的示数为I2。则短路位置离甲地（ ）
A．B．SC．D．
13．如图所示，甲、乙位置为电压表或电流表，电源电压保持不变。开关S1、S2闭合后，灯L1、L2都能发光，甲、乙两块表的示数之比是2：3。现将开关S1、S2断开，甲、乙位置更换不同的电表后，且仅闭合开关S1，灯L1、L2仍能发光，则此时甲、乙两表的示数之比为（不计温度对灯丝的影响）（ ）
A．3：1B．3：2C．2：3D．2：1
二、填空题
14．如图所示，电阻箱读数为______Ω。
15．德国物理学家___________经过大量实验研究，得出了电流与电压的关系，用数学公式可表示为___________。当某导体两端的电压变为原来的2倍时，通过它的电流变为原来的___________。
16．一个10Ω的电阻R1接在某一个电源上，通过它的电流是0.5A，则该电源电压是______V，如果将另一个5Ω电阻R2和R1并联接在该电源上，则通过干路的电流是______A。
17．导体对电流都有阻碍作用，______表示其阻碍作用的大小。滑动变阻器是通过改变接入电路中______来改变电阻，如图所示为滑动变阻器的四种接线方法，当滑片P移动时，可改变电阻大小的接法是______。
A． B．
C． D．
18．如图为电阻A和B的I-U图像，由图像可知，电阻RA=______Ω，若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是______，若将A、B并联接入电源两端，当通过干路的电流为0.3A时，A和B两端的总电压是______V。
19．如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是____（选填“导体”或“绝缘体”）；将夹子在铅笔芯上向左移动时，观察到小灯泡变____（选填“亮”或“暗”）。
20．有两个定值电阻，已知R1:R2=1:2，串联时求R1、R2两端电压之比为___________，通过R1、R2的电流之比___________；并联时求通过R1、R2的电流之比为________，R1、R2两端电压之比___________。
21．两个电阻，分别标有“3V，0.5A”和”6V，0.3A”字样。将它们串联后接入电路中使用，电路中电流不能超过______A，两端允许加的最大电压是______V；它们并联后接入电路使用，电路两端的允许加的最大电压是______V，电路中的最大电流是______A。
22．小华利用如图甲所示电路探究串联电路电压特点，开关闭合后，将滑动变阻器的滑片向左移，电压表V1的示数______（变大/不变/变小，下一空同），电压表V2的示数______。当滑片移到某一位置时，两只电压表的指针恰好指在同一位置，如图乙所示，若R1=10Ω，则电源电压为______V，滑动变阻器此时接入电路中的阻值R2=______Ω。
23．如图为某同学设计的高速公路收费站计重秤的原理图，该原理图中，R2为滑动变阻器，车重表是由_____（选填“电流表”或“电压表”）改装而成，则当车越重时，车重表的示数将_____（选填“越大”、“不变”或“越小”）。
24．如图甲所示电路，可变电阻R2的滑片P从左向右滑动过程中，电压表与电流表的示数呈图乙所示的规律。则可变电阻R2接入电路的阻值变化范围是______，电阻R1=_______Ω，电源电压是_______V。
三、实验题
25．小明同学利用如图所示的电路，探究保持电压不变时，电流跟电阻的关系
（1）在连接电路的过程中开关应处于______状态，滑动变阻器的滑片应放置在______处。通过实验得到的数据如下表；
（2）分析表中的数据，可以得出的结论是：______；
（3）滑动变阻器R1`在此实验中的主要作用是：______；
（4）小彤同学在探究电流跟电阻的关系的过程中，在如图所示的情况下，将A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是（____）
A、记录电流表和电压表的示数
B、将滑动变阻器滑片向右移动
C、将滑动变阻器滑片向左移动
D、适当增加电池的节数
26．在探究影响导体电阻大小的因素时，小明作出了如下猜想：
导体的电阻可能与：①导体的长度有关，②导体的横截面积有关，③导体的材料有关。
实验室提供了4根电阻丝，其规格、材料如下表所示。
（1）按照图甲所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，通过观察______来比较导体电阻的大小，请你举出一个也是利用这种实验方法的实验______。
（2）为了验证上述猜想①，应该选用编号______两根电阻丝分别接入电路进行实验。
（3）分别将A和D两电阻丝接入图甲电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟______有关。
（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图乙所示。但通过观察发现电流表指针偏转过小，这样会导致实验误差______，解决这一问题的措施是______。
27．如图是小明“测量小灯泡电阻”的实验电路图，如图是依据实验数据绘出的U﹣I图像。小灯泡标有“2V”字样，滑动变阻器R标有“20Ω 1A”字样。
（1）请用笔画线代替导线，将图中的实物电路连接完整______。
（2）小明闭合开关后发现灯不亮，电流表有示数，电压表无示数，故障原因可能是______。
（3）小灯泡正常发光时，灯丝的电阻为______Ω。在评估阶段，老师说：小明把电压表并联在小灯泡两端，虽然电压表内部电阻很大，但电路接通后仍有微小电流流过电压表，请你根据这一事实并结合电路图分析判断，实验中测得小灯泡的电阻比真实值偏______（选填“大”或“小”），原因是______。
（4）同桌小华想用小明的实验器材测一只没有任何标识的电阻Rx阻值，但他发现电压表已经损坏而无法使用，他从物理老师那里借来一只定值电阻R0（阻值已知）、两只开关和若干导线。
①请你利用小华手边现有的器材，在图框中为小华设计一个测量未知电阻阻值的实验电路图______；
②写出Rx的表达式：Rx＝______。
四、计算题
28．如图所示，电源电压恒为9V，R1的阻值80Ω，闭合开关后，电压表的示数为1V。求：
(1)电路中的电流是多少？
(2)R2的阻值是多少？
29．如下图所示，电源电压可调，小灯泡L2、L3的电阻为3Ω，（不考虑温度对小灯泡电阻的影响）
(1)闭合开关S2，断开S1、S3，画出此时电路的等效电路图；若此时电压表V2示数为6V，求电源电压；
(2)闭合开关S1、S2和S3，画出此时电路的等效电路图；若将电源电压调为6V，此时电流表A1示数为3A，求灯泡L1的电阻。
电阻R/Ω
5
6
10
15
20
30
电流I/A
0.6
0.5
0.3
0.2
0.15
0.1
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
参考答案
1．B
2．C
3．A
4．A
5．B
6．C
7．A
8．D
9．C
10．C
11．D
12．C
13．A
14．18
15．欧姆 2倍
16．5 1.5
17．电阻 电阻丝的长度 CD
18．5 1∶2 1
19．导体 亮
20．1:2 1:1 2:1 1:1
21．0.3 7.8 3 0.65
22．变大 不变 5 40
23．电流表 越大
24．0~5Ω 1 15
25．断开 阻值最大 电压一定时，电流和电阻成反比 控制定值电阻两端电压不变（保护电路） B
26．电流表示数或者灯泡亮度 探究阻力对物体运动的影响时，通过小车在接触面上运动的距离来判断阻力大小 AB 材料 较大 将电流表的量程换成0—0.6A
27． 灯泡短路 4 小 电流表示数大于灯的实际电流
28．(1)0.1A；(2)10Ω
29．【(1) ；12V；(2) ；6Ω
