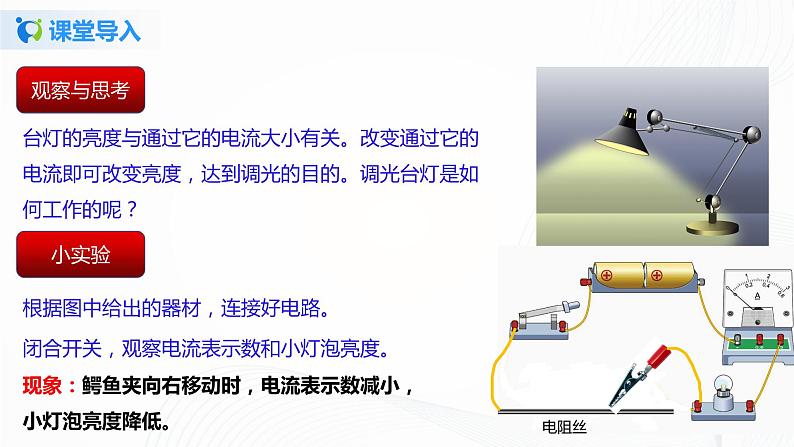

台灯的亮度与通过它的电流大小有关。改变通过它的电流即可改变亮度，达到调光的目的。调光台灯是如何工作的呢？
根据图中给出的器材，连接好电路。
闭合开关，观察电流表示数和小灯泡亮度。
现象：鳄鱼夹向右移动时，电流表示数减小，小灯泡亮度降低。
我们知道，导体电阻与导体材料、长度、截面和温度有关。在其他条件不变情况下，改变导体长度（移动鳄鱼夹）即可实现改变电阻的目的。
结论：小灯泡的亮度是通过调节接入电路的电阻实现的。
如果限定其他条件不变，通过改变接入电路的导体长度达到改变电阻目的的元件就是变阻器。

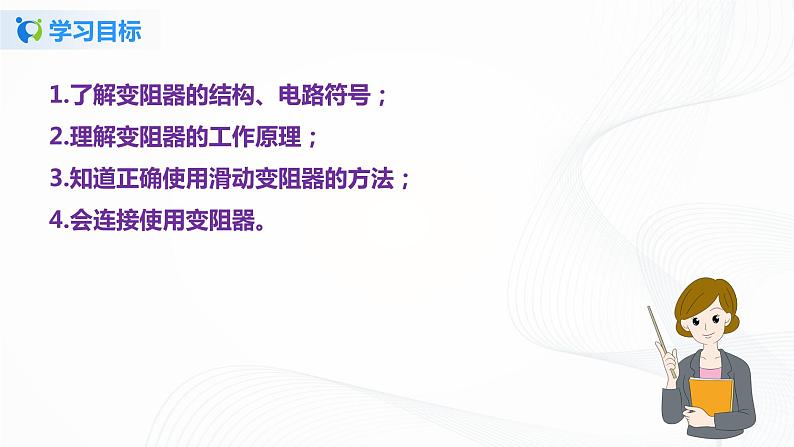

1.了解变阻器的结构、电路符号；2.理解变阻器的工作原理；3.知道正确使用滑动变阻器的方法；4.会连接使用变阻器。

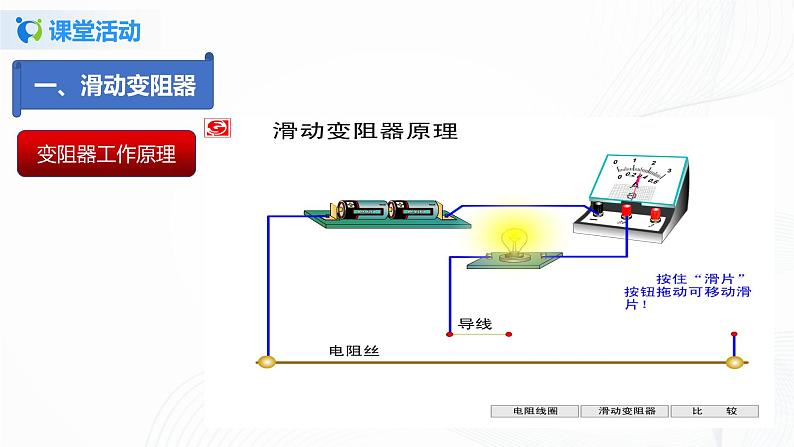

工作原理：改变接入电路中的电阻丝的长度，来改变接入电路中的电阻，从而改变电路中的电流或部分电路两端的电压。

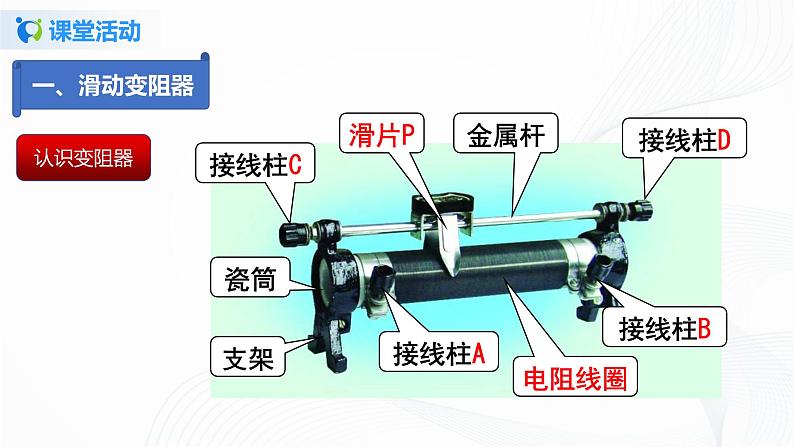

规格：20Ω 1.5A。表示最大阻值（变阻范围）和允许通过的最大电流。
一、用滑动变阻器改变小灯泡的亮度
应 联在电路中。
1、使用C、D（上边两个）接线柱
滑动变阻器的_______没有接入电路，所以起不到改变_____从而改变_____的作用。是一种错误接法。
2、使用A、B（下边两个）接线柱
相当于接入电路中一个__________,同样起不到改变_____从而改变______的作用。是一种错误接法。
３、使用A、Ｃ（一上一下）两个接线柱
____段电阻线接入电路，当滑片P远离A端滑动时，AP段电阻线变___，电阻变___，电流变___，灯变___。
4、使用A、D（一上一下）两个接线柱
5、使用B、C（一上一下）两个接线柱
____段电阻线接入电路，当滑片P向B端滑动时，BP段电阻线变___，电阻变___，电流变___，灯变___。
6、使用B、D（一上一下）两个接线柱
总结：滑动变阻器能改变电路中电流大小的有效连接方法：（1）滑动变阻器要与用电器_____联；（2）滑动变阻器要____________接入电路。
注意： “一上一下” 选择接线柱时，连入电路的电阻丝是： 与 之间的电阻丝。因此，滑片靠近下面的接线柱，连入的电阻____，远离时电阻_____。
闭合开关前，滑片P应移到 阻值最大处。
油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻 ，油量表（电流表）的示数 。
1.滑动变阻器是靠改变接入电路中的电阻线的 来改变 ，从而改变 。
2.如下图所示，当滑动变阻器的滑片P向右滑动时，连入电路的阻值将（ ）。A.逐渐变大 B.逐渐变小 C.保持不变 D.无法判断
3.滑动变阻器是通过改变接入电路中的____________ 来改变电路中的电阻的。4.如图所示，当把滑动变阻器的A、C接线柱接入电路后，滑片P向右滑动时，电路中的电阻应是 （ ）A、减小 B、增大 C、不变 D、无法确定
5.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P 滑动，电流表示数 ，灯泡变亮。
6.如图所示，当滑片P向左移动时，电流表的示数变______，灯泡的亮度变______。

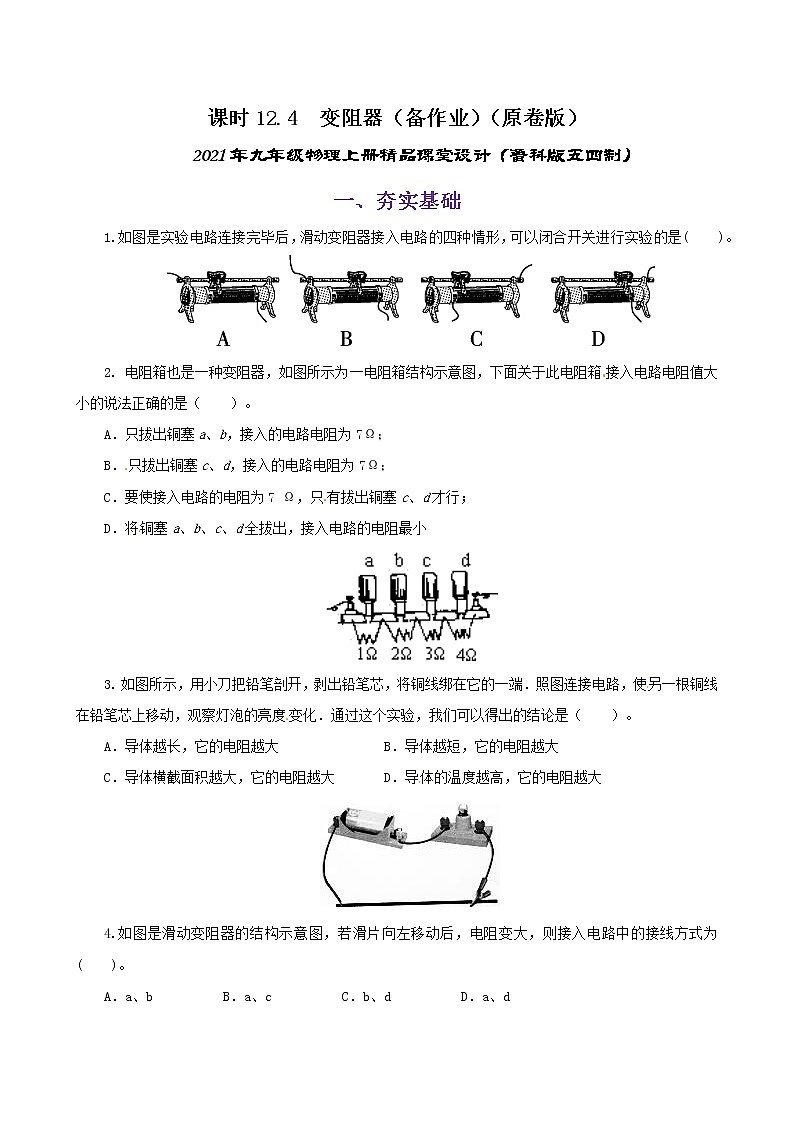

考点一：变阻器及其应用
如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是 （ ）。（A）甲和乙 （B）丙和丁 （C）甲和丙 （D）甲和丁
按下列要求先画出电路图再连接实物图。(1)用电压表测灯泡两端的电压； (2)用电流表测通过灯泡的电流；(3)用滑动变阻器改变灯泡的亮度，且滑片P向右移动时灯泡变暗；(4)开关控制整个电路。
变阻器应用总结（1）变阻器应串联在电路中。（2）电路中开关闭合前，滑动变阻器应接入最大阻值，即离下接线柱最远端。（3）滑动变阻器应连入一个上接线柱和一个下接线柱，此时其连入电路中的电阻是下接线柱与滑片之间的电路。（4）当滑动变阻器的滑片靠近下接线柱时，其连入电路中的电阻变小；当滑动变阻器的滑片远离下接线柱时，其连入电路中的电阻变大。（5）滑动变阻器的铭牌上标有最大电阻和允许通过的最大电流。滑动变阻器使用时，电路中的电流不能超过其允许通过的最大电流。

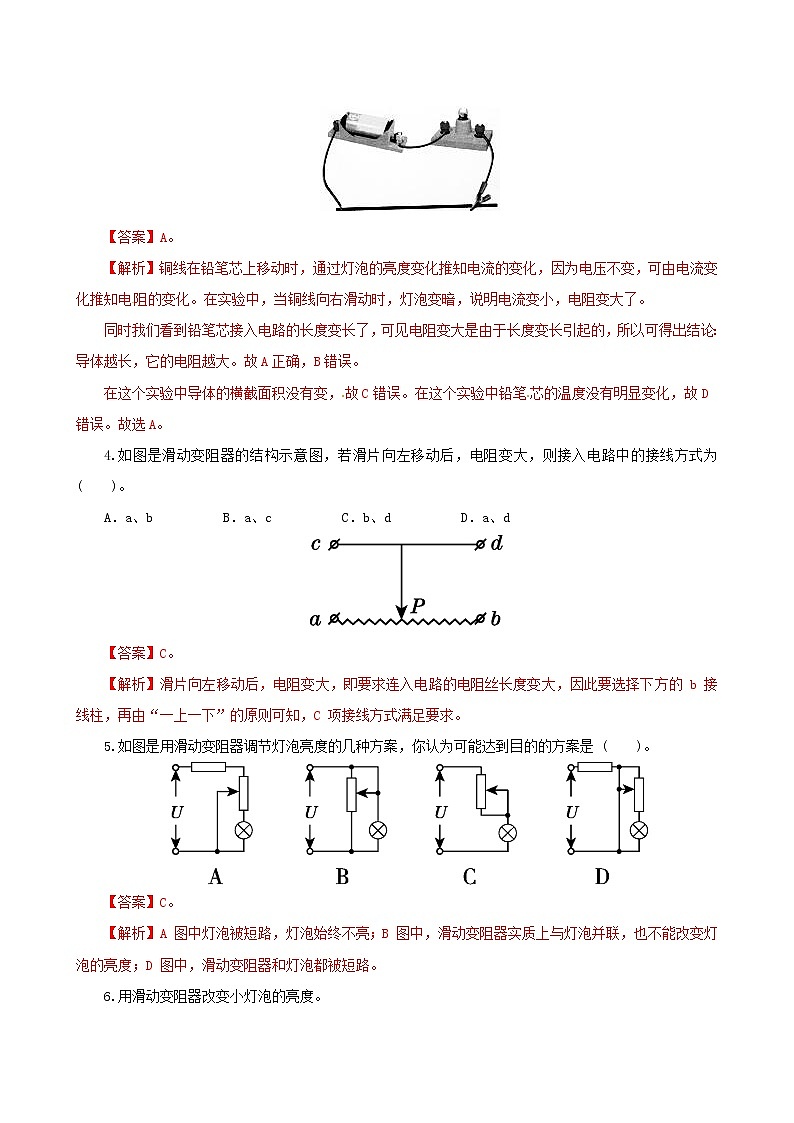

1.滑动变阻器是靠改变电阻线在电路中的________来改变接入电路的电阻的，在使用滑动变阻器时，应先将滑动变阻器滑片置于________。2.在如图所示的各电路中，能用滑动变阻器调节灯泡亮度的是（ ）。

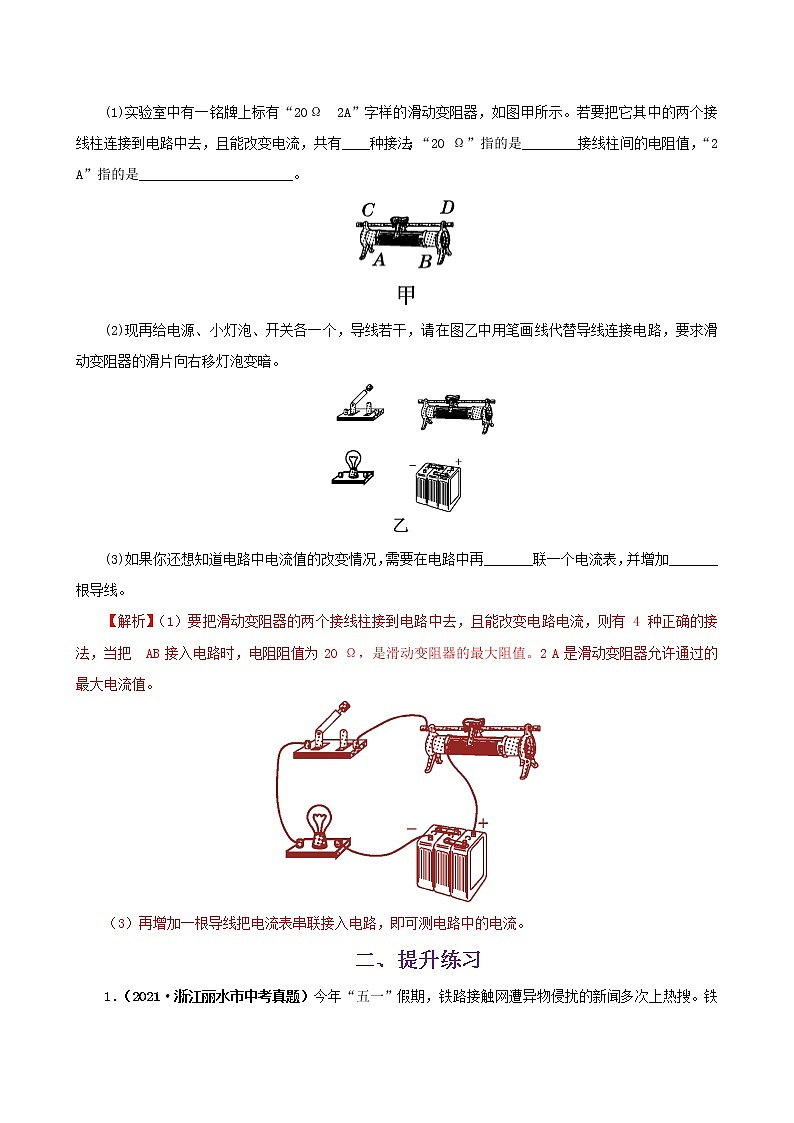

3．实验使用的滑动变阻器，是靠改变接入电路中的电阻丝的 来改变电阻的，使用滑动变阻器时为了保护电路，滑动变阻器应 联在电路中，闭合开关前应将滑片调到 的位置上。有一滑动变阻器的名牌上标有“100Ω,1A”字样，其含义是 。4.如图所示，当滑片P向右移动时，滑动变阻器连入电路中的电阻变 ，电流表的示数变 ，灯泡的亮度变 。现实生活中，变阻器有着广泛的应用，请举两例 。
