初中物理鲁教版 (五四制)九年级上册第一节 探究电流与电压、电阻的关系优秀ppt课件

这是一份初中物理鲁教版 (五四制)九年级上册第一节 探究电流与电压、电阻的关系优秀ppt课件，文件包含专题131探究电流与电压电阻的关系课件-2021年九年级上册精品课堂设计鲁科版五四制pptx、课时131探究电流与电压电阻的关系备作业原卷版-2021年九年级上册精品课堂设计鲁教版五四制docx、课时131探究电流与电压电阻的关系备作业解析版-2021年九年级上册精品课堂设计鲁教版五四制docx等3份课件配套教学资源，其中PPT共29页， 欢迎下载使用。

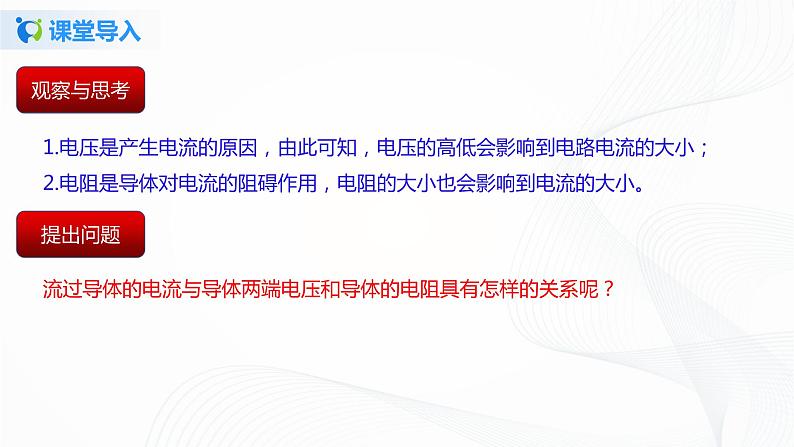

1.电压是产生电流的原因，由此可知，电压的高低会影响到电路电流的大小；2.电阻是导体对电流的阻碍作用，电阻的大小也会影响到电流的大小。
流过导体的电流与导体两端电压和导体的电阻具有怎样的关系呢？
1.通过实验探究掌握导体上电流与导体两端电压的关系；2.通过实验探究掌握导体上电流与导体电阻的关系；3.进一步理解控制变量法在实验探究活动的应用；4.培养学生通过实验发现与总结规律的基本素养。
电流受电压、电阻两个因素的影响。 实验研究方法：控制变量法。 研究电流跟电压的关系： 研究电流跟电阻的关系：
要研究电流与电压的关系：保持 不变，改变 ，记录分析 的变化。
测量电压：测量电流：连接方式：如图

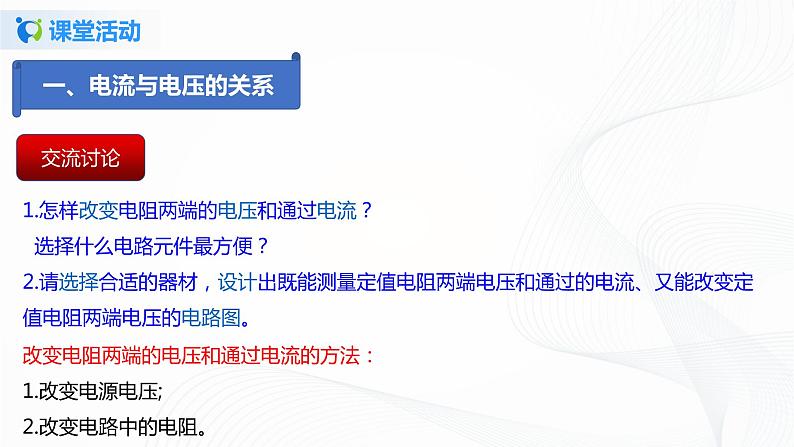

1.怎样改变电阻两端的电压和通过电流？ 选择什么电路元件最方便？2.请选择合适的器材，设计出既能测量定值电阻两端电压和通过的电流、又能改变定值电阻两端电压的电路图。
改变电阻两端的电压和通过电流的方法：1.改变电源电压;2.改变电路中的电阻。

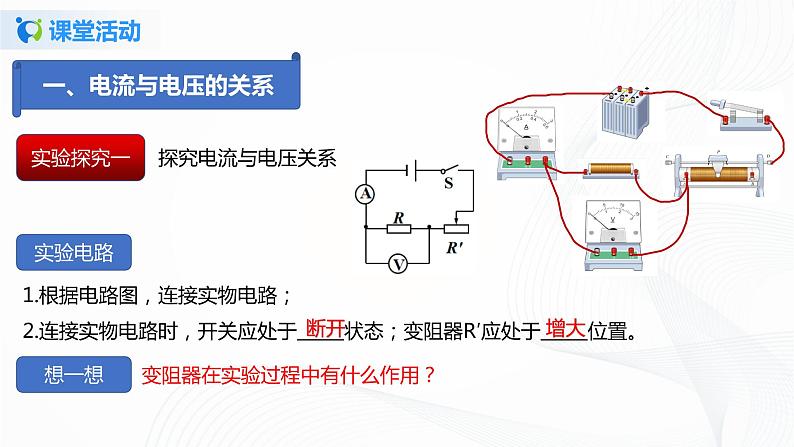

1.根据电路图，连接实物电路；2.连接实物电路时，开关应处于 状态；变阻器R′应处于 位置。
变阻器在实验过程中有什么作用？
1.检查电路，确保连接无误；2.闭合开关，移动滑动变阻器的滑片，使电压表的示数成整数倍增加（如分别为1V、1.5V、2V），依次记下电流表的示数，把数据记录在表格中。
分析数据和图象可得出的结论
当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
二、电流与导体电阻关系
当电路中的电压一定时，导体电阻越大，电流越小。通过导体的电流与导体电阻成反比。
控制变量法（控制导体两端电压不变）
探究通过导体的电流与导体电阻关系时，应控制导体两端电压不变。
1.根据电路图，连接实物电路；2.每次更换电阻时需要断开开关。
R=5Ω、10Ω、15Ω
1.检查电路，确保连接无误；2.闭合开关，移动滑动变阻器的滑片，使电压表的示数为一定值（如3V），依次测量各电阻值时的电流表的示数，把数据记录在表格中。
当导体两端电压时，通过导体的电流跟导体的电阻成反比。
1.图中，能正确描述电阻一定时，电流随电压变化的图像是( )。
2．一导体连在某电路中，如果把加在这导体两端的电压增加到原来的2倍，则导体的电阻和通过它的电流情况为( )。A．电阻和电流都不变；B．电阻不变，电流是原来的2倍；C．电阻和电流都变为原来的2倍；D．电阻减小为原来的一半，电流为原来4倍
3.在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到的————————位置，分别采用5Ω、10Ω、15Ω的电阻进行实验，目的是_________________。图是根据实验数据绘制的图像，由图像可知：电阻一定时，导体中的电流与加在这段导体两端的电压成_______关系；由图像还能得出电流与_________之间的关系。
4.用如图甲所示的实验电路探究“电流与电阻的关系”。(1)连接电路时，图甲中导线E端应与滑动变阻器的______(填“A”“B”“C”或“D”)接线柱相连，使闭合开关前滑动变阻器的滑片P应置于A端。(2)闭合开关，移动滑动变阻器的滑片P发现，电压表始终无示数，电流表有示数，其原因可能是______(填序号)。A．滑动变阻器断路　B．R短路　C．R断路
(3)排除故障后，将5 Ω的电阻接入电路，调节滑动变阻器，使电压表示数为1.5 V，电流表指针位置如图乙所示，则电流表读数为______A。(4)将5 Ω的电阻换成10 Ω的电阻后，闭合开关，调节滑动变阻器的滑片P到合适位置，记录实验数据，此操作中调节滑动变阻器的目的是________________________。(5)再将电阻换成15 Ω重复操作。(6)分析数据可得出结论：________________________________。
保持定值电阻两端电压不变
通过导体的电流与电阻成反比

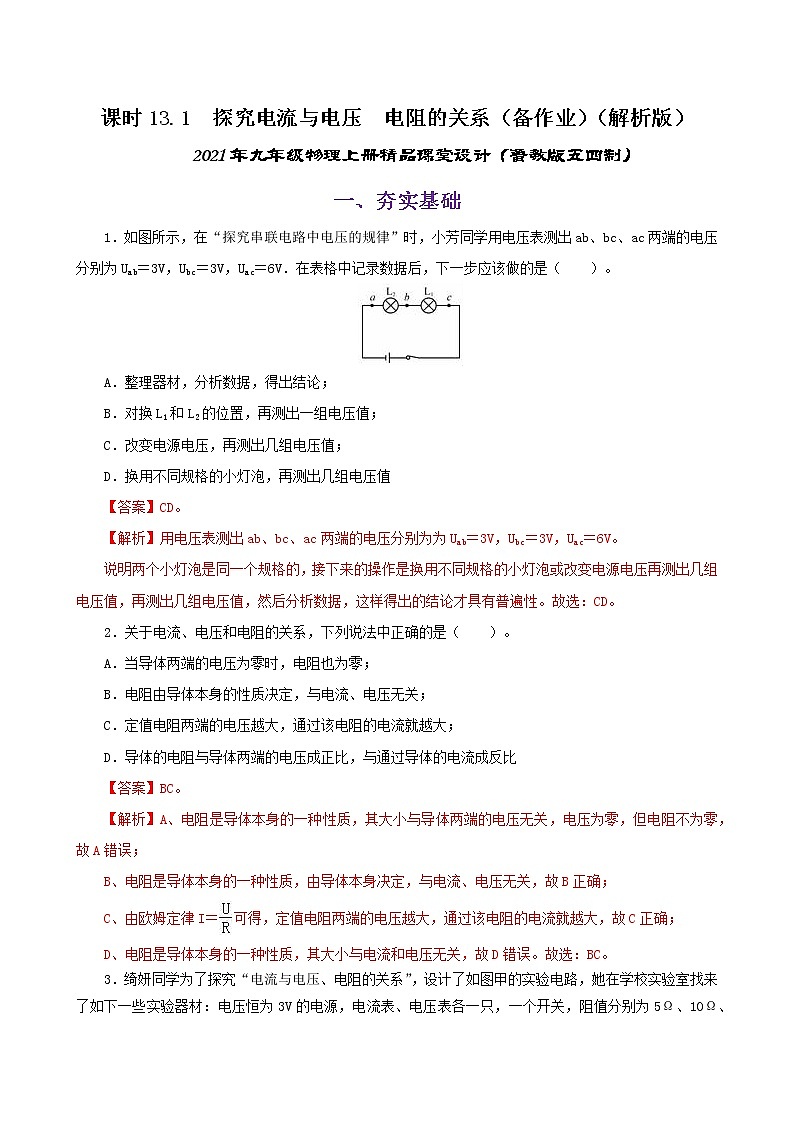

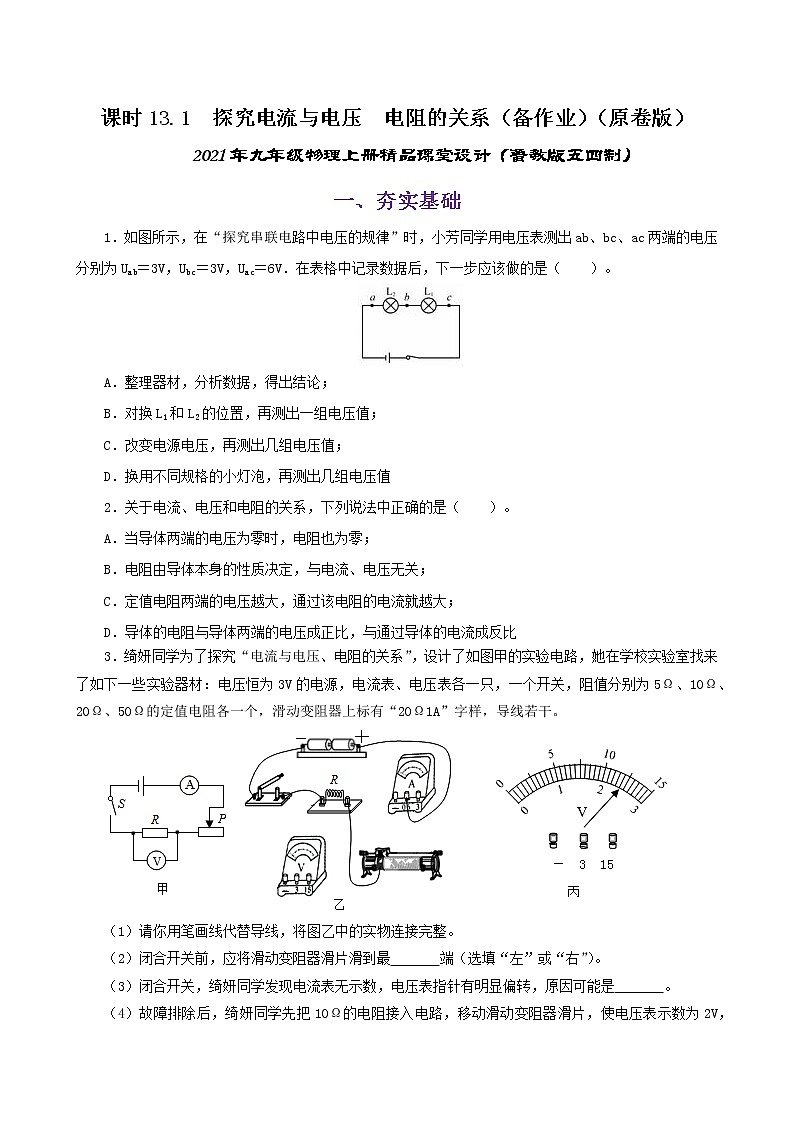

考点一：电流与电压和电阻关系

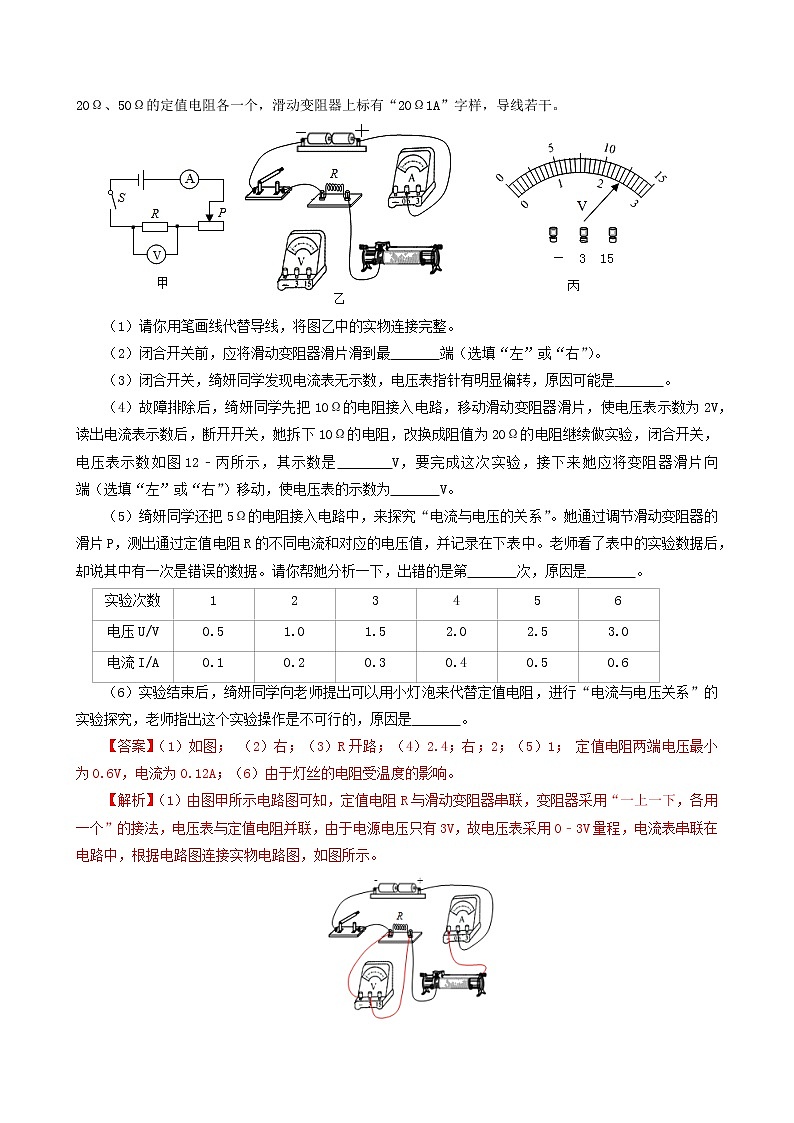

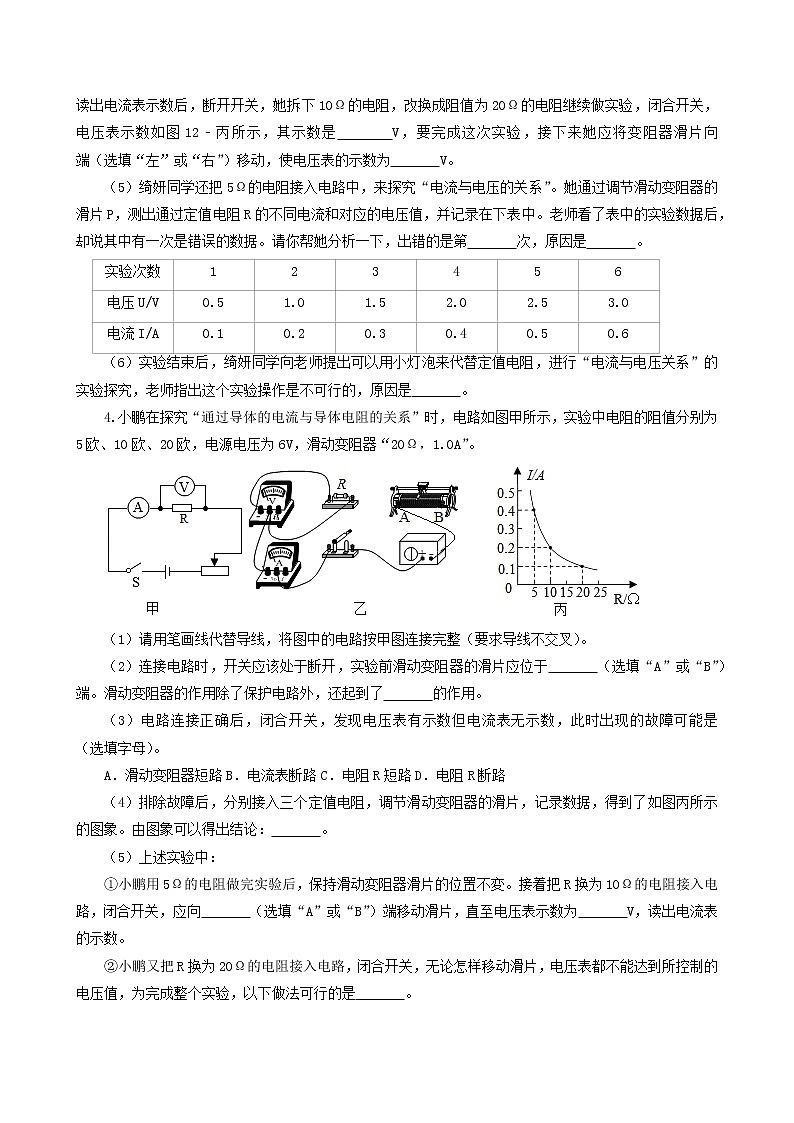

小明在探究“通过导体的电流跟电压的关系”实验中，根据实验目的设计出实验电路图，并按电路图连接实验器材如图甲所示。(1)电路中有一根线未连接，请在图甲中以笔画线代替导线，将电路连接完整。(2)连接电路过程中，开关应处于______状态，闭合开关前应将滑动变阻器滑片调至阻值最_____的位置。
(3)实验中要控制______不变，通过调节滑动变阻器改变电阻两端的________。(4)电流表和电压表示数记录如下表：表中空白处的电流值如图乙所示，该值为________ A。(5)分析实验数据可得结论：当电阻一定时，______________________________________。
通过导体的电流与其两端的电压成正比
某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像。下列结论与图像相符的是(　　 )。A．电阻一定时，电流随着压的增大而增大； B．电阻一定时，电压随着电流的增大而增大；C．电压一定时，电流随着电阻的增大而减小；D．电压一定时，电阻随着电流的增大而减小

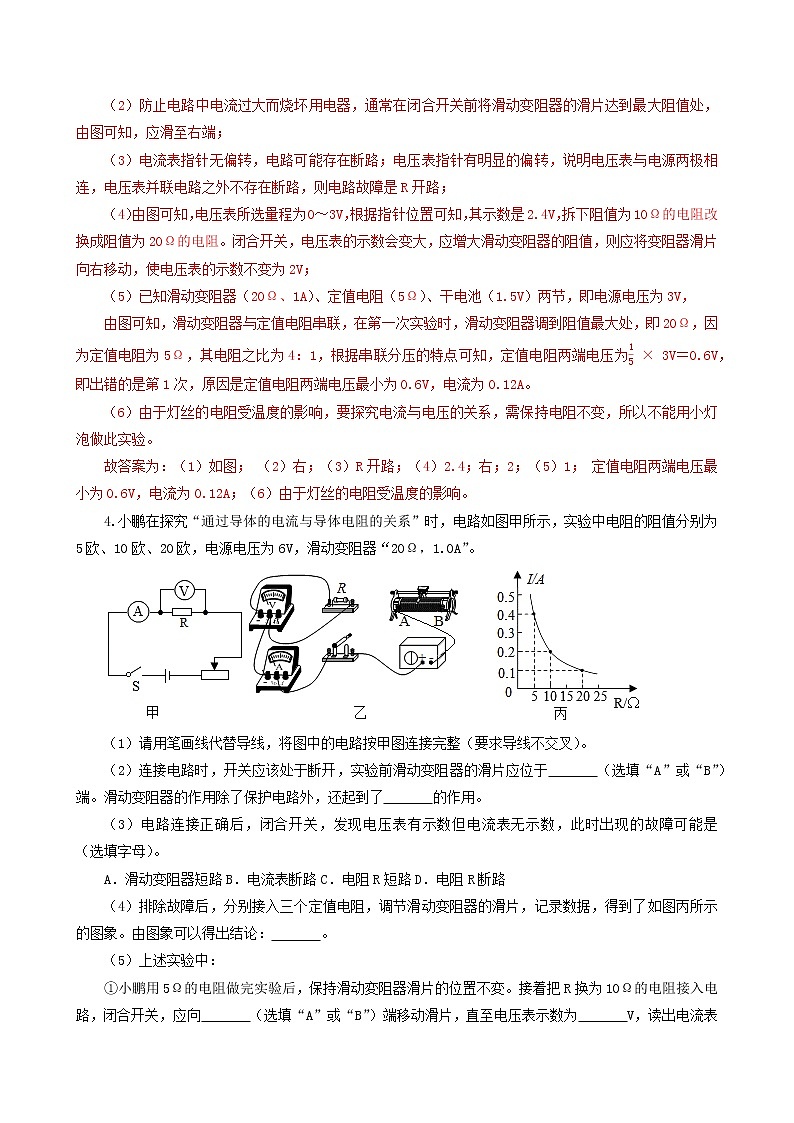

1.如图a为“探究电流与哪些因素有关”的电路图。甲、乙两小组分别进行了一系列的实验。并根据测得的数据绘制了图像，如图b、c所示。请回答：(1)图b研究的是________________，甲、乙两组图像差异的原因是________________；(2)图c研究的是___________________，甲、乙两组图像差异的原因是__________。

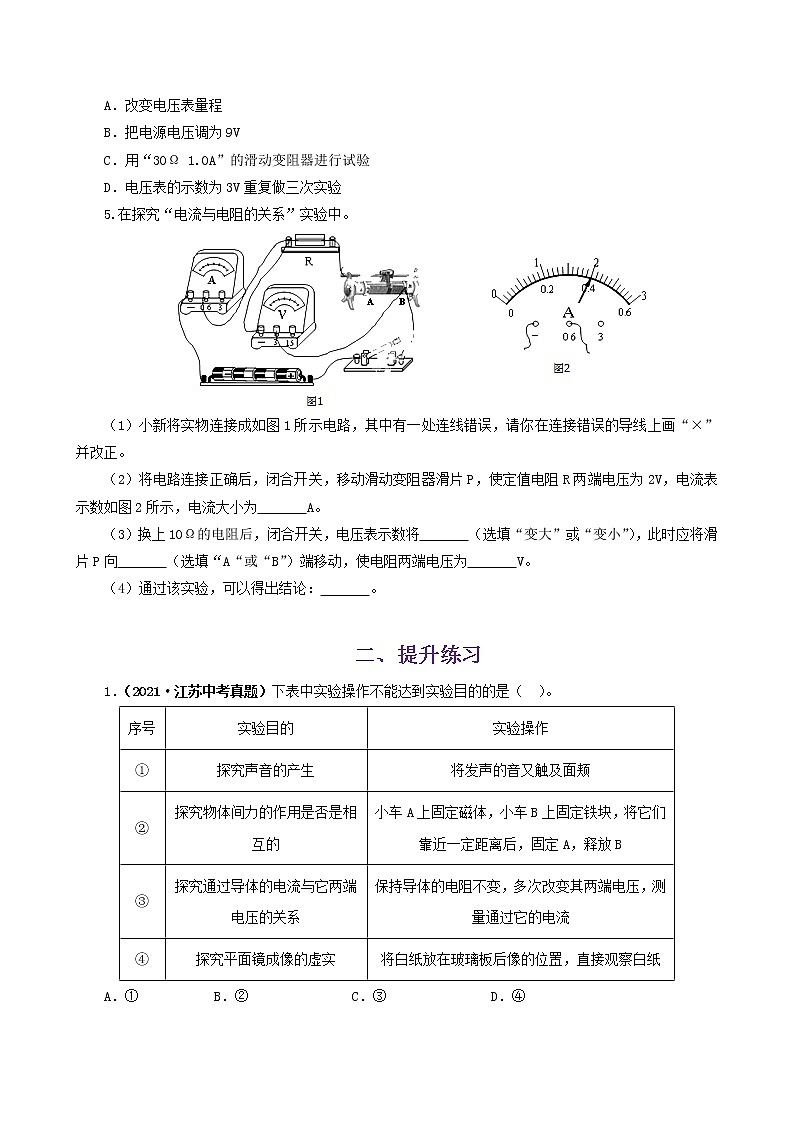

2.如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是（　）。A．读出电流表与电压表的示数；B．将滑片P向左移动；C．将滑片P向右移动；D．适当增加电池的节数
3.一段导体的电阻为R,两端的电压为U，通过的电流为I,下列说法错误的是（ ）。A.欧姆定律的表达式是U=IR； B. R的大小与U无关；C.电阻R一定时，电流I随电压U的增大而增大；D. 电路中有电压不一定会有电流
4.在“探究电流与电阻的关系”的实验中：（1）如图所示是小明连接的实物图，经仔细检查后发现电路中有一根导线连接错误，请在途中连接错误的那根导线上画“×”，并用笔画线代替导线将电路连接正确（导线不可交叉）（2）解决以上问题后，小明在开关闭合前，先将变阻器的滑片P置于　　（选填“A”或“B”）端，再闭合开头，此时发现电流表有示数，电压表无示数．随后在将滑片P向终点移动的过程中，发现电流表示数变大，电压表人无示数，则发生此现象的原因可能是　　　　　　（填字母）。A．电阻R短路；B．电流表短路；C．电压表断路；D．滑动变阻器断路。
