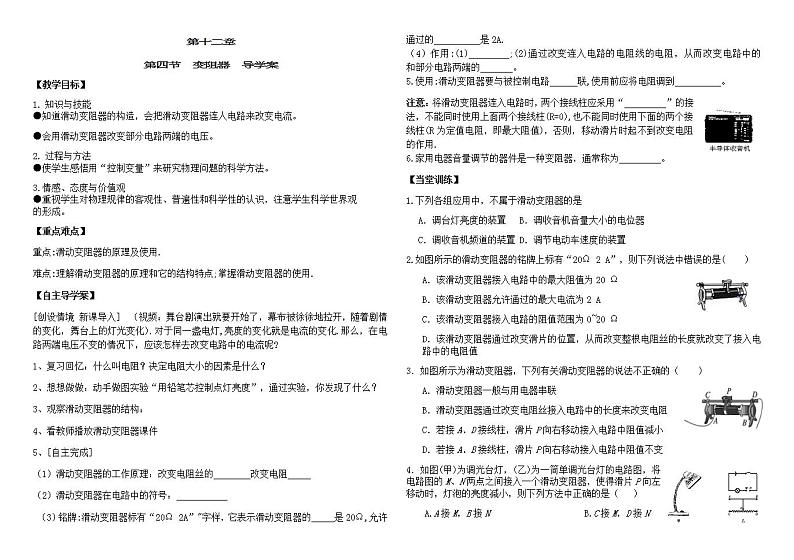

鲁教版 (五四制)九年级上册第四节 变阻器导学案

第十二章

第四节  变阻器  导学案

【教学目标】

1. 知识与技能
   ●知道滑动变阻器的构造，会把滑动变阻器连人电路来改变电流。

●会用滑动变阻器改变部分电路两端的电压。

2. 过程与方法
   ●使学生感悟用“控制变量”来研究物理问题的科学方法。

3.情感、态度与价值观
●重视学生对物理规律的客观性、普遍性和科学性的认识，注意学生科学世界观
的形成。

【重点难点】

重点:滑动变阻器的原理及使用.

难点:理解滑动变阻器的原理和它的结构特点;掌握滑动变阻器的使用.

【自主导学案】

[创设情境 新课导入] （视频：舞台剧演出就要开始了，幕布被徐徐地拉开，随着剧情的变化，舞台上的灯光变化).对于同一盏电灯,亮度的变化就是电流的变化.那么，在电路两端电压不变的情况下，应该怎样去改变电路中的电流呢?

1、复习回忆：什么叫电阻？决定电阻大小的因素是什么？

2、想想做做：动手做图实验“用铅笔芯控制点灯亮度”，通过实验，你发现了什么？

3、观察滑动变阻器的结构：

4、看教师播放滑动变阻器课件

5、[自主完成]

（1）滑动变阻器的工作原理：改变电阻丝的        改变电阻

（2）滑动变阻器在电路中的符号：

 （3）铭牌:滑动变阻器标有“20Ω 2A”"字样，它表示滑动变阻器的     是20Ω,允许通过的          是2A.
（4）作用:(1)        ;(2)通过改变连入电路的电阻线的电阻，从而改变电路中的      和部分电路两端的       。
5.使用:滑动变阻器要与被控制电路      联,使用前应将电阻调到          。

注意：将滑动变阻器连入电路时，两个接线柱应采用“         ”的接法，不能同时使用上面两个接线柱(R=0),也不能同时使用下面的两个接线柱(R为定值电阻，即最大阻值)，否则，移动滑片时起不到改变电阻的作用.
6.家用电器音量调节的器件是一种变阻器，通常称为         。

【当堂训练】

1.下列各组应用中，不属于滑动变阻器的是

A．调台灯亮度的装置 B．调收音机音量大小的电位器

C．调收音机频道的装置 D．调节电动车速度的装置

2.如图所示的滑动变阻器的铭牌上标有“20Ω 2 A”，则下列说法中错误的是(    ）

A．该滑动变阻器接入电路中的最大阻值为20 Ω

B．该滑动变阻器允许通过的最大电流为2 A

C．该滑动变阻器接入电路的阻值范围为0~20 Ω

D．该滑动变阻器通过改变滑片的位置，从而改变整根电阻丝的长度就改变了接入电路中的电阻值

3．如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的（    ）

A．滑动变阻器一般与用电器串联

B．滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻

C．若接A、D接线柱，滑片P向右移动接入电路中阻值减小

D．若接A、B接线柱，滑片P向右移动接入电路中阻值不变

4．如图(甲)为调光台灯，(乙)为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是（   ）

A.A接M，B接N      B.C接M，D接N

C.A接M，D接N      D.B接M，C接N

5.在收音机等电器中，有一种叫做电位器的元件。电位器的外形及内部构造如图所示。A、B、C三个焊接点相当于滑动变阻器的三个接线柱。以下说法正确的是（    ）

A．只把A和C接入电路时，旋动滑片能改变通过电位器的电流

B．只把A和B接入电路时，旋动滑片时不能改变通过电位器的电流

C．将A、B接入电路同一点，C接入电路的另一点时，旋动滑片时，不能改变通过电位器的电流

D．将B、C接入电路，当滑片逆时针旋动时，通过电位器的电流变小

6. 如图所示的电阻箱的示数为

A．2018Ω B．2108 Ω   C．8102Ω D．8120 Ω

7.（2019成都，20）如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将        , 电流表示数将       电压表示数将       。(两空均选填“变大”、“变小”或“不变”)。

8.收音机的音量控制旋钮是一个电位器，它实际上是一个__________，它通过改变__________的大小来改变电流，从而改变了声音的大小.

9.如图所示，给出了几种电路元件，要求用滑动变阻器来改变电路中的电流。

（1）虚线框内画出对应的电路图,用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑动变阻器的滑片，灯泡变亮。

（2）按（1）要求正确连接电路后，在闭合开关前，滑片应调到________端。（填“A”或“B”）

（3）该滑动变阻器上标有“15Ω 1A”字样，其中的“1A”表示：_______________。

（4）开始实验后，甲同学发现无论怎样移动滑片，灯的亮度都不发生变化，而且一直很暗，这可能是________________。乙同学缓慢移动滑片时，看到灯忽亮忽灭，这可能是滑动变阻器的滑片与电阻线圈之间________。

【当堂达标】

1.下列用电器中，可能不需要用到变阻器的是（   ）

A．手电筒 B．收音机 C．电视机 D．调光台灯

2．一个滑动变阻器铭牌上标有“50 Ω，2 A”的字样，它的含义是（  ）

A．电阻变化范围是0~50 Ω，允许通过的最大电流是2 A

B．电阻最小值是50 Ω，允许通过的最大电流是2 A

C．电阻最小值是50 Ω，允许通过的最小电流是2 A

D．电阻最大值是50 Ω，允许通过的最小电流是2 A

3．滑动变阻器，是通过改变下列哪个因素来改变接入电路中电阻大小的（  ）

A．温度 B．横截面积 C．长度 D．材料

4.下列关于滑动变阻器（如图）的构造说法正确的是（   ）

A．线圈是用铜丝或铝丝制成 B．滑片与金属棒之间是绝缘的

C．滑片与线圈之间是绝缘的 D．瓷筒与线圈是绝缘的

5.．如图是滑动变阻器的四种接线方法。把它们分别连接在电路中，当滑片P向左移动时，可使滑动变阻器接入电路的电阻变大的接法是（   ）

6.．将两滑动变阻器如图所示串联起来，如果把a、b两条导线接入电路后，要使这两只变阻器的总电阻最大，滑片P1和P2所处的位置是（     ）

A．P1在最右端，P2在最左端 B．P1在最左端，P2在最左端

C．P1在最左端，P2在最右端 D．P1在最右端，P2在最右端

7.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求

滑片P向右端滑动时逐渐变暗，则下列接法正确的是（    ）

A.M接A，N接D B．M接A，N接B

C．M接C，N接D D．M接C，N接B

8. (2019安徽，17)如图，电源电压保持不变，R为定值电阻。闭合开关，向左移动滑片P,则( )
A.电压表的示数变大，电流表的示数变大

B.电压表的示数变大，电流表的示数变小
C.电压表的示数不变，电流表的示数变大

D.电压表的示数变小，电流表的示数变大

9.如右上图，表示插塞式电阻，从图示位置开始则(    )

A.现在使用的电阻是70ΩB.将第二个铜塞插上使用电阻为90 Ω

C.将全部铜塞插上使用电阻为100Ω D.将铜塞都拔出，总电阻为零

【点击中考】

1.（2019铜仁，16） 滑动变阻器是通过改变接入电路中电阻丝的           来改变电阻的大小，从而改变流过电路中的             。

2.（2019宿迁，16）随着我国经济的飞达发展，汽车已经进入寻常百姓人家。如图是一种自动测定汽车油箱内油面高度的装置。R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端。从油量表（有电流表改装）指针所指的刻度就可知道邮箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将______，电流表的示数将______（选填“变大”、“变小”或“不变”）。若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图______元件两端。

3.(2019黔东南，6)如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是( )
A.变大，变大 B.变大，变小 C.变小，变小 D.变小，变大
4.(2019菏泽，7)当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是( )

5.(2019邵阳，12)-盏调光台灯，其原理如图所示，闭合S,将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是( )
A.变大、变大  B.变大、变小 C.变小、变小 D.变小、变大
6.(2019 自贡, 14)某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路,将滑动变阻器的滑片移动到最大阻值处，闭合开关s,发现小灯不亮，接下来的操作，在以下步骤中最合理的是( )
A.断开开关s,更换额定功率大一点的灯泡重新实验

B.断开开关S，增加电池的节数重新实验
C.断开开关S，拆掉导线重新连接电路
D.观察电流表的示数是否为零,判断电路是否断路
参考答案

【当堂训练】

1.D 2.D 3.D 4.C 5.D 6.A 7.变大 变小 变小8.变阻器 电阻 9.A 该滑动变阻器允许通过的最大电流为1A  滑动变阻器都接在了下面两个接线柱 接触不良

【当堂达标】

1.A 2.A 3. C 4.D 5.D 6.C 7.D 8.A 9.A
【点击中考】

1.长度 电流 2.变大 变小 R0 3.D 4.C 5.C 6.D
