第三节  串联和并联

【学习目标】

1.会看、会画简单的电路图。

2. 能连接简单的串联电路和并联电路。

3．通过探究，用实验的方法了解串联、并联电路的区别。能说出生活、生产中采用简单串联或并联电路的实例。

学习重点：什么是串联和并联电路，会连简单的串、并联电路。

学习难点：串、并联电路的特点及区别。

【自主学习】

1．       电路和        电路是最基本的电路，它们的实际应用非常普遍

2.（1）画出一个电池，一个开关，两盏电灯组成的串联电路电路图

（2）画出一个电池，一个开关，两盏电灯组成的并联联电路电路图

（3）画一画：请在右边方框里画出图1的实物图对应的电路图。根据图2给出的电路图，连接图3的实物图。

【合作探究】

给你两盏灯、一个电源、一个开关，你能同时使两灯都发光吗？思考并讨论，有几种接法？

【探究】：

1、组成串、并联电路：

当电路中有两个灯泡时，连接方式有两种，其中一种如图4所示：把两个灯泡首尾相连，然后接到电路中，这种电路我们叫做          。

另一种像图6那样，将两灯的两端分别连在一起，然后接到电路中，我们说这两只灯是      的．我们不妨将L1从电路中取下，闭合开关后L2照常发光，用这种方法可以用来识别并联电路。

2、探究串、并联电路的特点：

方法：对照电路图，并连接电路，观察比较在不同电路中，各元件的连接方式、电流路径、开关在不同位置的控制作用有何不同。

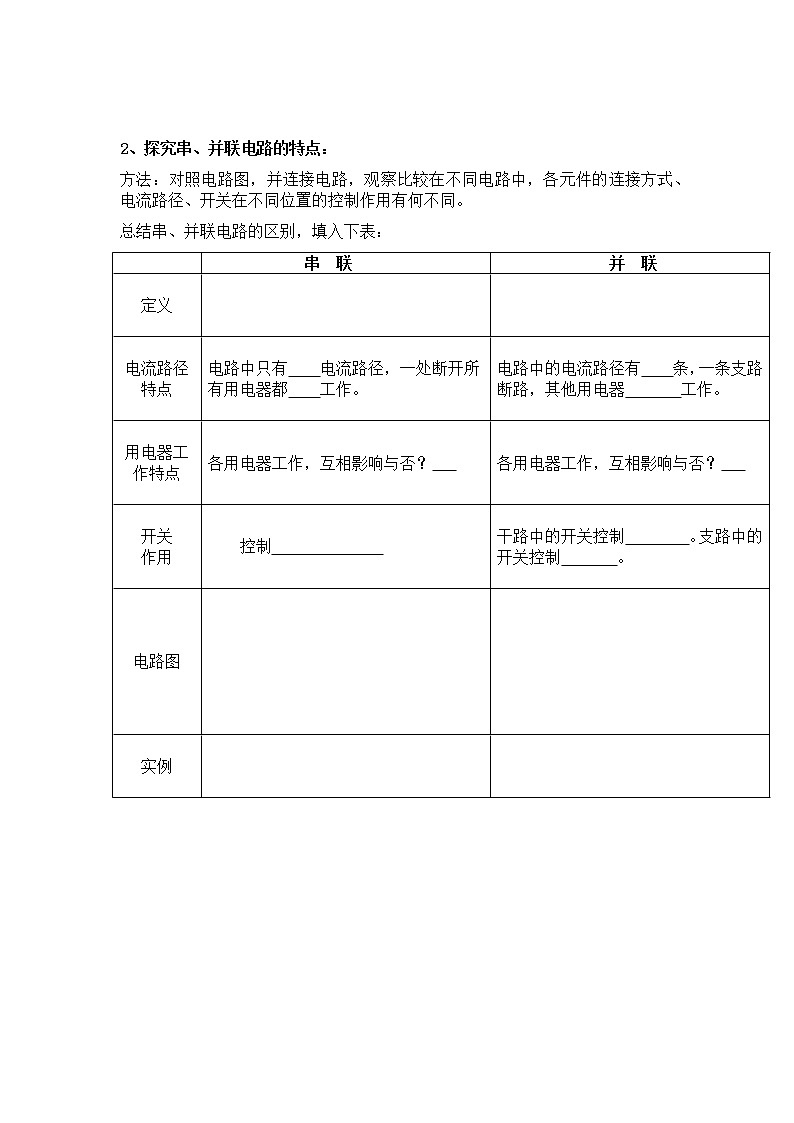

总结串、并联电路的区别，填入下表：

【巩固练习】

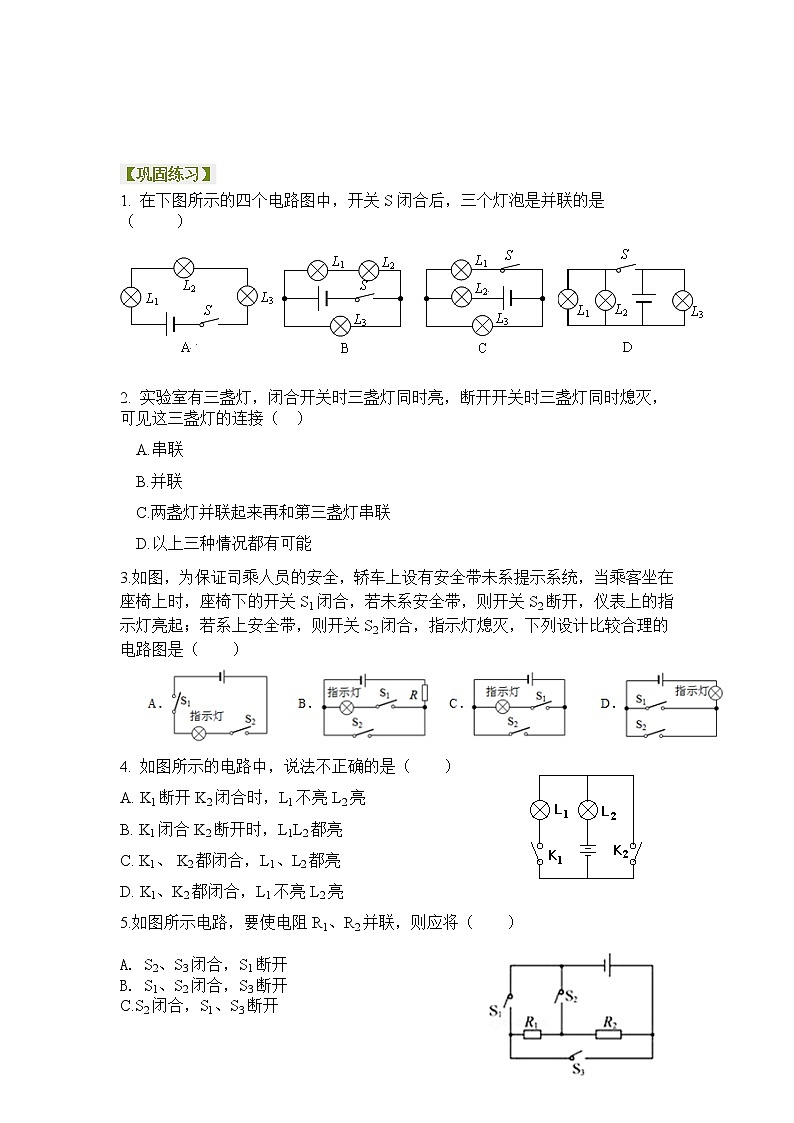

1. 在下图所示的四个电路图中，开关S闭合后，三个灯泡是并联的是（     ）

2. 实验室有三盏灯，闭合开关时三盏灯同时亮，断开开关时三盏灯同时熄灭，可见这三盏灯的连接（  ）

A.串联

B.并联

C.两盏灯并联起来再和第三盏灯串联

D.以上三种情况都有可能

3.如图，为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的电路图是（　　）

4. 如图所示的电路中，说法不正确的是（    ）

A. K1断开K2闭合时，L1不亮L2亮

B. K1闭合K2断开时，L1L2都亮

C. K1、 K2都闭合，L1、L2都亮

D. K1、K2都闭合，L1不亮L2亮

5.如图所示电路，要使电阻R1、R2并联，则应将（　　）

1. S2、S3闭合，S1断开

B. S1、S2闭合，S3断开

C.S2闭合，S1、S3断开

D. S1闭合，S2、S3断开

6. （多选）单刀双掷开关如图所示，它有三个接线柱，中间的接线柱上装有金属片，可以分别与左接线柱或右接线柱相连通，连通一侧接线柱的同时会使另一个接线柱断开。单刀双掷开关的电路图符号是，开关此时是连通了上方的导线，当把开关向下闭合时，可以使上方导线断开，同时连通下方导线。小李在一幢老式楼房中看到楼梯照明电灯安装在两层楼之间，楼上和楼下各有一个单刀双掷开关，拨动任何一个开关，都可以改变电灯的发光或熄灭状态。他把这个现象告诉了小张，小张在实验室中用简单的器材连接了如图所示的四个电路图来模拟楼道灯的照明功能。其中能够达到要求的是（    ）
　　

二：填空题

7.街上路灯都是       联的；装饰建筑的白炽灯都是      联的。

8.把两个灯泡连入电路，要使两个灯泡同时发光，连接方法有_____________种。

把两个灯泡_________连接起来的电路，叫做_____________电路，

把两个灯泡_____________连接起来的电路，叫做__________电路。

9. 如图所示电路中若使L1、L2并联，则应闭合　    　，断开　       。

10.如图所示电路中，当只闭合开关S3时，灯________发光；当开关S1、S2 、S3都闭合时，  灯___________发光，它们是______联的。若想让L1和L3发光，L2不发光则应闭合开关_________，断开开关________。

11. 图中的电路中有一根导线连接错误，要求在错误处打叉，再添加一根导线，使两灯并联连接。

12. 请在图中的两个虚线框内，选填 “电源”和 “开关”的符号，并满足当开关都闭合时两灯组成并联电路。

13. 根据图所示的实物图连接，画出对应的电路图。
　　　　　　　　　　　　　　　　

14. 如图所示的电路中，导线没有连接，请你用笔画线表示出来。要求：两灯并联，开关S1控制电灯L1，S2作为总开关。
