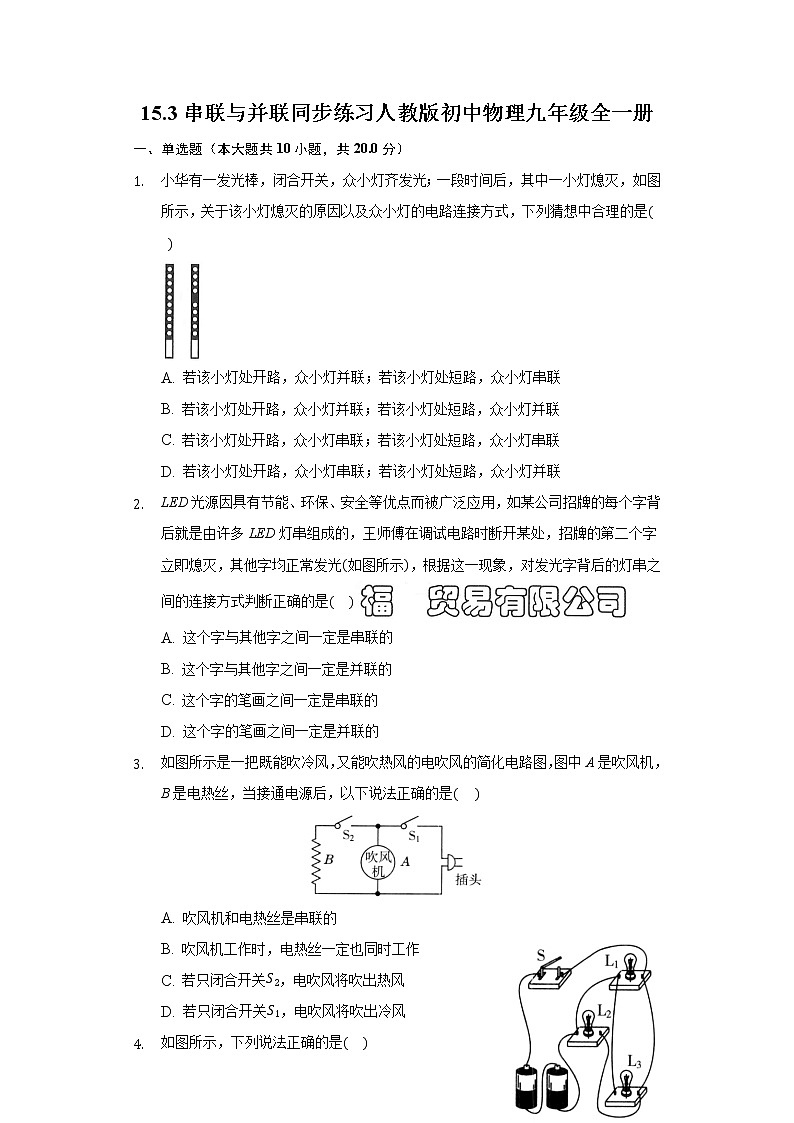

15.3串联与并联同步练习人教版初中物理九年级全一册

一、单选题（本大题共10小题，共20.0分）

1. 小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的是


A. 若该小灯处开路，众小灯并联；若该小灯处短路，众小灯串联
B. 若该小灯处开路，众小灯并联；若该小灯处短路，众小灯并联
C. 若该小灯处开路，众小灯串联；若该小灯处短路，众小灯串联
D. 若该小灯处开路，众小灯串联；若该小灯处短路，众小灯并联

2. LED光源因具有节能、环保、安全等优点而被广泛应用，如某公司招牌的每个字背后就是由许多LED灯串组成的，王师傅在调试电路时断开某处，招牌的第二个字立即熄灭，其他字均正常发光如图所示，根据这一现象，对发光字背后的灯串之间的连接方式判断正确的是

A. 这个字与其他字之间一定是串联的
B. 这个字与其他字之间一定是并联的
C. 这个字的笔画之间一定是串联的
D. 这个字的笔画之间一定是并联的

3. 如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路图，图中A是吹风机，B是电热丝，当接通电源后，以下说法正确的是

A. 吹风机和电热丝是串联的
B. 吹风机工作时，电热丝一定也同时工作
C. 若只闭合开关，电吹风将吹出热风
D. 若只闭合开关，电吹风将吹出冷风

4. 如图所示，下列说法正确的是

A. 、是串联的
B. 开关S只控制
C. 、是串联的
D. 三灯并联，S是总开关



5. 为了生活方便，卧室里的同一盏照明灯通常用两个开关控制。一个安装在进门处，另一个安装在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是其中A图中的、及C图中的为单刀双掷开关

A.  B.
C.  D.

6. 为保证司机和乘客的安全，轿车上设有安全带未系提示系统。当司机或乘客坐在座椅上时，座椅下的开关闭合。若未系安全带，则开关断开，仪表盘上的提示灯亮起；若系上安全带，则开关闭合，指示灯熄灭。图中设计比较合理的电路图是

A.  B.
C.  D.

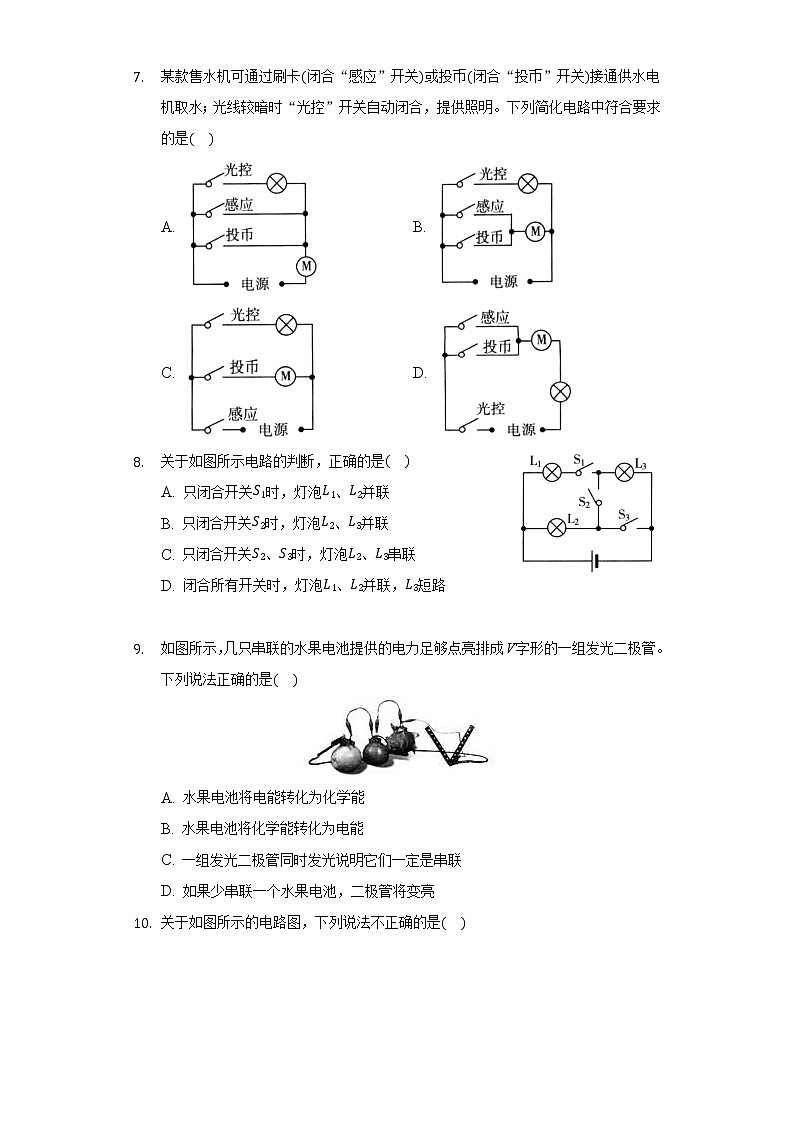

7. 某款售水机可通过刷卡闭合“感应”开关或投币闭合“投币”开关接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。下列简化电路中符合要求的是

A.  B.
C.  D.

8. 关于如图所示电路的判断，正确的是

A. 只闭合开关时，灯泡、并联
B. 只闭合开关时，灯泡、并联
C. 只闭合开关、时，灯泡、串联
D. 闭合所有开关时，灯泡、并联，短路


9. 如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。下列说法正确的是

A. 水果电池将电能转化为化学能
B. 水果电池将化学能转化为电能
C. 一组发光二极管同时发光说明它们一定是串联
D. 如果少串联一个水果电池，二极管将变亮

10. 关于如图所示的电路图，下列说法不正确的是

A. 闭合，断开、时，两灯串联
B. 闭合、，断开时，两灯并联
C. 闭合、，断开时，两灯并联
D. 闭合、，断开时，发光而不发光

二、填空题（本大题共5小题，共10.0分）

11. 如图所示，电路中要使电灯和并联，应闭合开关          ；要使电灯和串联，应闭合开关          ；为了防止电路出现短路，不能同时闭合开关          ．


12. 如图所示，小明设计了一个电吹风的电路图，电热丝R通电后会发热，电动机通电后能吹风．当、都闭合时，吹          冷热风；断开后，电热丝R两端电压          增大不变减小；小明设计的电吹风电路存在明显的缺陷，请只利用原电路中的元件，提出改进措施：          ．

13. 将两盏相同的灯和串联或并联后，直接接在电压为的电源上，两盏灯都发光．请根据下列操作及观察到的现象，判断灯、的连接方式，并填入表格中．

14. 如图所示电路中，当闭合开关          时，灯、并联；当只闭合开关          时，灯、串联；当闭合开关          时，灯被短路，不会发光；灯          能不能单独发光．


15. 如图所示，甲图中是三个灯泡          联，乙图中是三个灯泡          联，丙图中是三个灯泡          联。选填“串”或“并”

三、作图题（本大题共2小题，共4.0分）

16. 微波炉的门相当于单刀双掷开关，当门打开时，炉内照明灯亮，工作电路不工作；当门关闭时，照明灯熄灭，闭合，工作电路可正常工作．请你在图中将开关、和工作电路、照明灯连入电路．




17. 根据左侧电路图用笔画线代替导线连接右侧实物图．

四、实验探究题（本大题共2小题，共12.0分）

18. 家用电冰箱主要用于冷藏或冷冻食品．

冷藏室中照明灯和电冰箱压缩机是_________填“串”或“并”联的．

利用电冰箱制成的冻豆腐有许多孔洞，这是因为冷冻时，豆腐中的水发生_________填物态变化名称．

某天，小刚同学惊奇地发现，放在冷藏室内下部的酸奶盒表面上有冰，而放在上部的同种酸奶盒表面无冰，为什么呢？他猜想：冷藏室内上部温度高，下部温度低．

为了验证猜想，小刚需要的器材是_________，实验方案是____________________________________________________________________________________________________________________________________________________________．

请设计一个实验记录数据表．

夏天，家里立式空调制冷时，为使整个房间达到较好的制冷效果，你应该调节出风口叶片，_________填“向上”或“向下”吹出冷风．

19. 某同学连接电路如下．

请你指出造成电路错误的原因是__________________________________________________________________________________________________________________________________________．

将图中的电路改成正确的电路．要求只改动一根导线，划掉的导线打上“”，若需连线用笔画线表示改动后的导线

某同学将电路改正后，当连好最后一根导线时，发现两个灯泡立即发光，请你指出该同学所犯的错误是_____________________________________________________________．

五、计算题（本大题共3小题，共24.0分）

20. 小吴看见学校门口安装了一种太阳能壁灯，如图，它的主要部件有光控开关光照强度不足时会自动闭合的开关、延时感应开关有人靠近到一定距离后会自动闭合一段时间的开关、太阳能发电板、锂电池、LED灯它的光照强度超过光控开关的临界点、支架等，白天太阳能发电板发出的电储存在内部的锂电池中，只有当光照强度不足、有人靠近时才会自动亮灯3分钟。小吴在不拆开该灯的情况下对灯的内部结构进行探究：
    【分析与判断】
    根据对自动亮灯条件的分析，可以判断光控开关和延时感应开关的连接方式为______联。
    【问题与猜测】
    小吴仔细观察外观后没有发现光控开关的位置，他提出如下的猜想：
    可能在LED灯上
    可能在延时开关上
    可能在太阳能发电板上
    【推理与实验】：小吴思考后排除了猜想的可能，因为如果在LED灯上，那么在电池充满电后晚上会有人靠近时会出现的现象为______。选填“不会发光”、“正常发光”或“灯泡不断地闪烁”







21. 现有如下器材：开关一只、灯泡两只、电流表一只、电池组和导线若干。请按下列要求在虚线框中画出电路图：
    两灯泡并联，
    开关控制整个电路，
    电流表测干路上的电流。

22. 图是一个简化的电冰箱电路图，学习了串联和并联电路知识，你一定能看懂这个电路图，其中M是压缩机用的电动机，L是电冰箱内的照明灯泡。电路图中的灯泡L与电动机M是串联的还是并联的？______。
    在日常生活中你是如何判断它们是串联的还是并联______。









答案和解析

1.【答案】A


【解析】略


2.【答案】B


【解析】略


3.【答案】D


【解析】解：根据题电路图可知，吹风机和电热丝并联连接，故A错误；电吹风吹冷风时，电热丝不能工作，故B错误；只闭合开关，电路处于断路，吹风机不工作，故C错误；只闭合开关，电路为吹风机的简单电路，电热丝不工作，因此吹风机吹冷风，故D正确。


4.【答案】D


【解析】解：由实物图可知，电流从电源正极流出经过开关后分别流过三个灯泡，然后三路汇合流入电源负极，即电流在电路中有三条路径，因此三个灯泡是并联的。


5.【答案】A


【解析】解：从题意知，控制照明灯的两个开关均能控制灯泡的亮与灭，根据电路分析可知，选项A能满足要求。


6.【答案】B


【解析】解：由题意知，只闭合时，指示灯亮，再闭合时，指示灯熄灭，说明与指示灯并联，闭合后将指示灯短路，对比B、C两图可知，C图中闭合会造成电源短路，而B图中只是电路局部短路，所以B选项正确。


7.【答案】B


【解析】解：由题知，售水机既可以通过刷卡闭合“感应”开关，也可以通过投币闭合“投币”开关，来接通供水电机取水，这说明刷卡和投币互不影响，故“感应”开关和“投币”开关应是并联的，然后与供水电机串联；光线较暗时“光控”开关自动闭合，接通灯泡提供照明，这说明灯泡能独立工作，故灯泡与供水电机是并联的。结合图示可知，只有B符合题意中，A、C、D不符合题意，故选B。


8.【答案】D


【解析】解：由题图可知，只闭合开关时，灯泡、串联，故A错误；只闭合开关时，灯泡、串联，故B错误；只闭合开关、时，灯泡短路，故C错误；闭合所有开关时，灯泡、并联，短路，故D正确。


9.【答案】B


【解析】略


10.【答案】C


【解析】解：闭合，断开、时，、顺次连接，因此、串联。闭合、，断开时，、并列在两点之间，因此、并联。闭合、，断开时，电路短路。闭合、，断开时，被短路，只有连入电路，所以发光而不发光。


11.【答案】、

、

【解析】略


12.【答案】热

不变

将移到干路中

【解析】略


13.【答案】并联；串联；串联  ；并联；


【解析】略


14.【答案】、

、

不能

【解析】略


15.【答案】串

并

 并

【解析】 甲图中，电流从电源正极出发，依次经过、和回到负极，故只有一条路径，故是串联电路；乙图中，电流从电源的正极流出分成三条支路，一路经过灯泡，一路经过灯泡，另一路经过灯泡，最后回到负极，故是并联电路；丙图中，电流从电源的正极流出分成三条支路，一路经过灯泡，一路经过灯泡，另一路经过灯泡，最后回到负极，故是并联电路。


16.【答案】  如图所示．

【解析】由题意可知，微波炉的门相当于单刀双掷开关，其随门的关闭和打开而切换，从而实现对照明灯和工作电路的控制．闭合，工作电路可正常工作，说明其控制的是工作电路．


17.【答案】


【解析】同答案


18.【答案】并  凝固  温度计；在冰箱的上中下三层分别放一支初温相同的温度计，过一段时间后观察温度计示数，看温度计示数是否相同，从而得出结论  如表所示  向上

【解析】并联电路中，各用电器可以单独工作，互不影响．
水冻结后，体积变大；豆腐中含有水，冻结以后，豆腐中的小冰块把整块豆腐挤压成蜂窝形状，待冰熔化以后，就留下许多孔洞．
可以在冰箱的上、中、下三层分别放一支温度计，过一段时间后观察温度计示数，看温度计示数是否相同，如果温度计示数相同，说明各层温度相同，如果温度计示数不同，说明各层温度不同，冷空气密度大，热空气密度小，出风口向上，冷空气由高处下降，室温很快降低．


19.【答案】开关闭合后电源短路
如图所示

连接电路过程中开关没有断开


【解析】解：
图中电流从电源正极流出，经过开关到灯右侧，再到左侧，回到电源负极，这样会造成开关闭合后电源短路；连好最后一根导线时，发现两个灯泡立即发光，说明连接电路的过程中开关没有断开．


20.【答案】串  灯泡不断地闪烁


【解析】解：只有当光照强度不足、有人靠近时才会自动亮灯3分钟，由此可见光控开关和延时感应开关相互影响，因此是串联的。
如果光控开关是在LED灯上，当开关接通后，灯亮，开关会马上断开，灯灭；灯再亮，开关再马上断开灯又灭，因此会出现灯泡不断地闪烁的现象。
故答案为：串；灯泡不断地闪烁。
串联电路相互影响，并联电路互不影响；
根据光控开关的特点判断猜想的是否正确；当一个问题可能有多个因素有关时，研究时采用控制变量法的思想。
本题考查学生对电路设计以及原理的探究，注重了学生应用物理知识解决实际问题的能力，是中考的热点。


21.【答案】解：两灯泡并联，两灯泡应并列连接；开关控制整个电路，开关应串联在干路中；电流表测干路上的电流，电流表应串联在干路中，电路图如图所示：



【解析】开关要串联在它所控制的电路中，电流表与所测量的电路串联，电路元件并列连接的连接方式是并联，根据它们要求作出电路图。
本题考查了电路设计，知道电流表与开关的接法、知道并联的概念，根据题意确定各电路元件的连接方式即可正确解题。


22.【答案】并联  压缩机停止工作时，打开冰箱门，灯泡仍然会发光


【解析】解：读图可知，电流有两条路径，因此电路图中的灯泡L与电动机M是并联
在日常生活中我们判断方法是当打开电冰箱门时，电灯会亮，再观察压缩机是否能工作，若一直工作，即是串联，若不是一直工作，则是并联。或压缩机停止工作时，打开冰箱门，观察灯泡是否会发光。
故答案为：并联；压缩机停止工作时，打开冰箱门，灯泡仍然会发光。压缩机和灯泡工作互不影响
根据串联并联电路的特点分析判断。串联电路中用电器要相互影响工作，并联电路中用电器相互不影响工作。
本题利用串联和并联电路的特点来判断分析。注意第一个空也可猜想是串联，判断方法是一样的。
