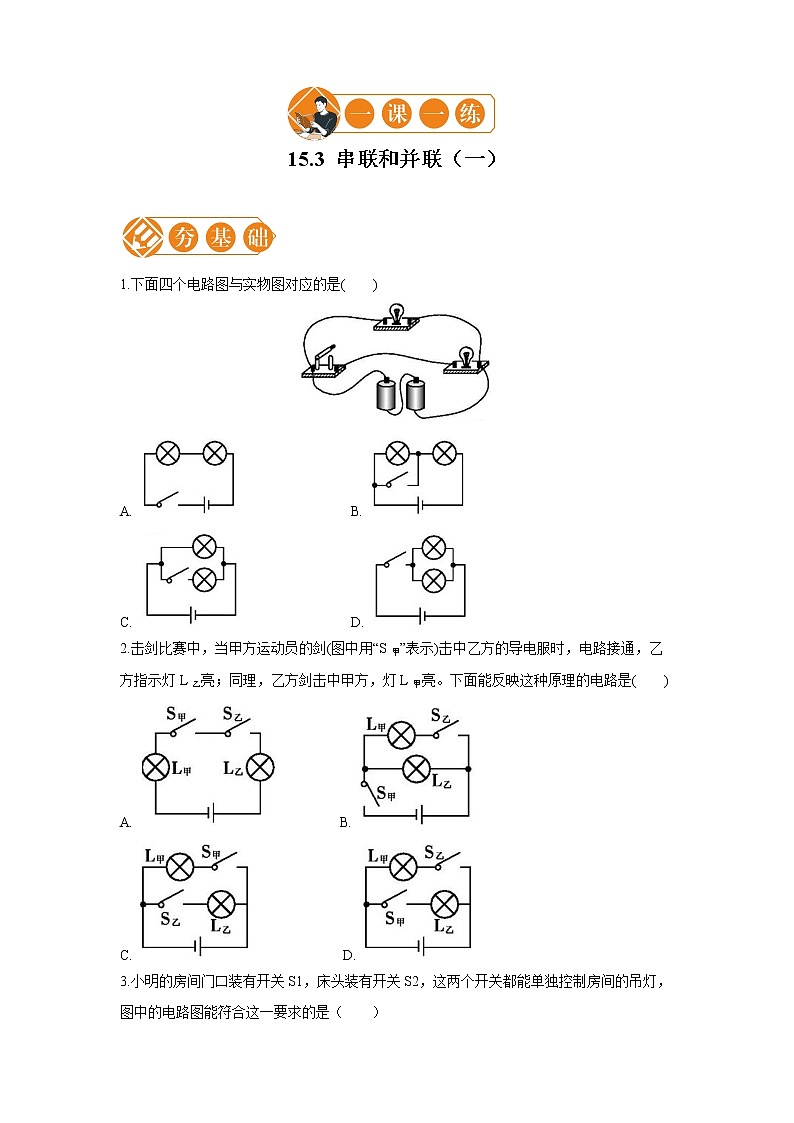

1.下面四个电路图与实物图对应的是( )
A. B.
C. D.
2.击剑比赛中，当甲方运动员的剑(图中用“S甲”表示)击中乙方的导电服时，电路接通，乙方指示灯L乙亮；同理，乙方剑击中甲方，灯L甲亮。下面能反映这种原理的电路是( )
A. B.
C. D.

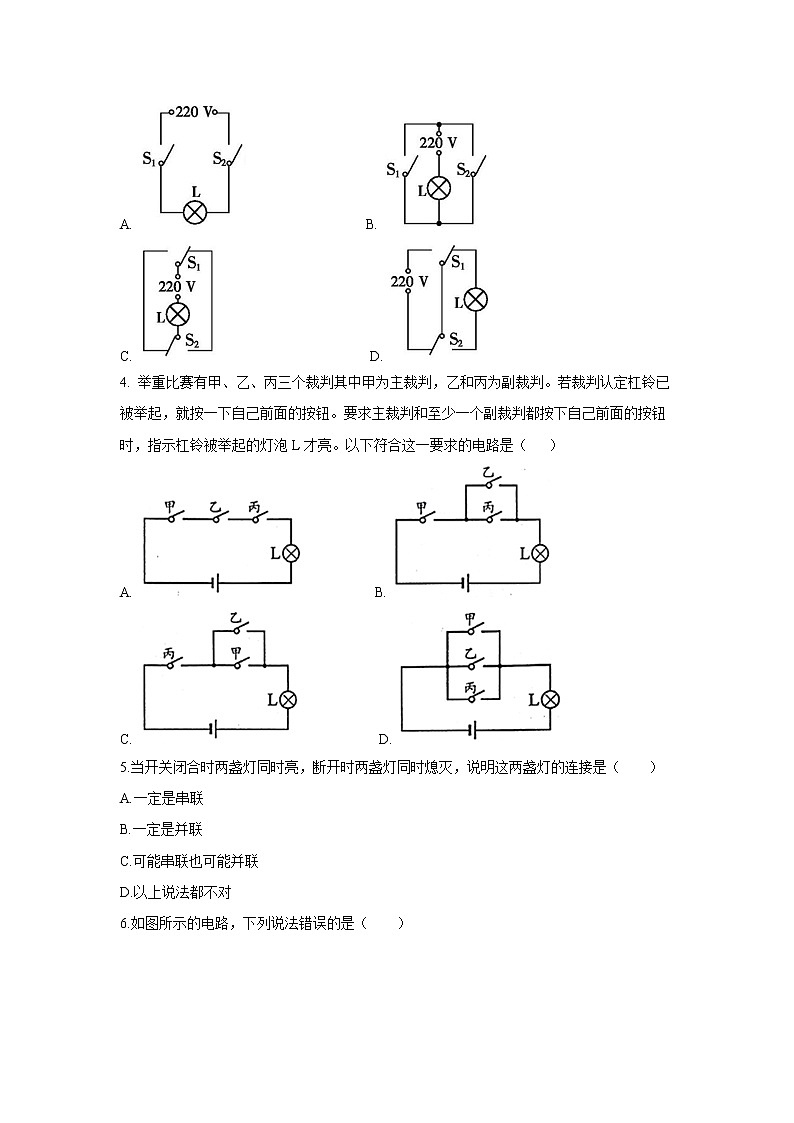

3.小明的房间门口装有开关S1，床头装有开关S2，这两个开关都能单独控制房间的吊灯，图中的电路图能符合这一要求的是（ ）
A. B.
C. D.
4. 举重比赛有甲、乙、丙三个裁判其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己前面的按钮。要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮。以下符合这一要求的电路是（ ）
A. B.
C. D.
5.当开关闭合时两盏灯同时亮，断开时两盏灯同时熄灭，说明这两盏灯的连接是（ ）
A.一定是串联
B.一定是并联
C.可能串联也可能并联
D.以上说法都不对

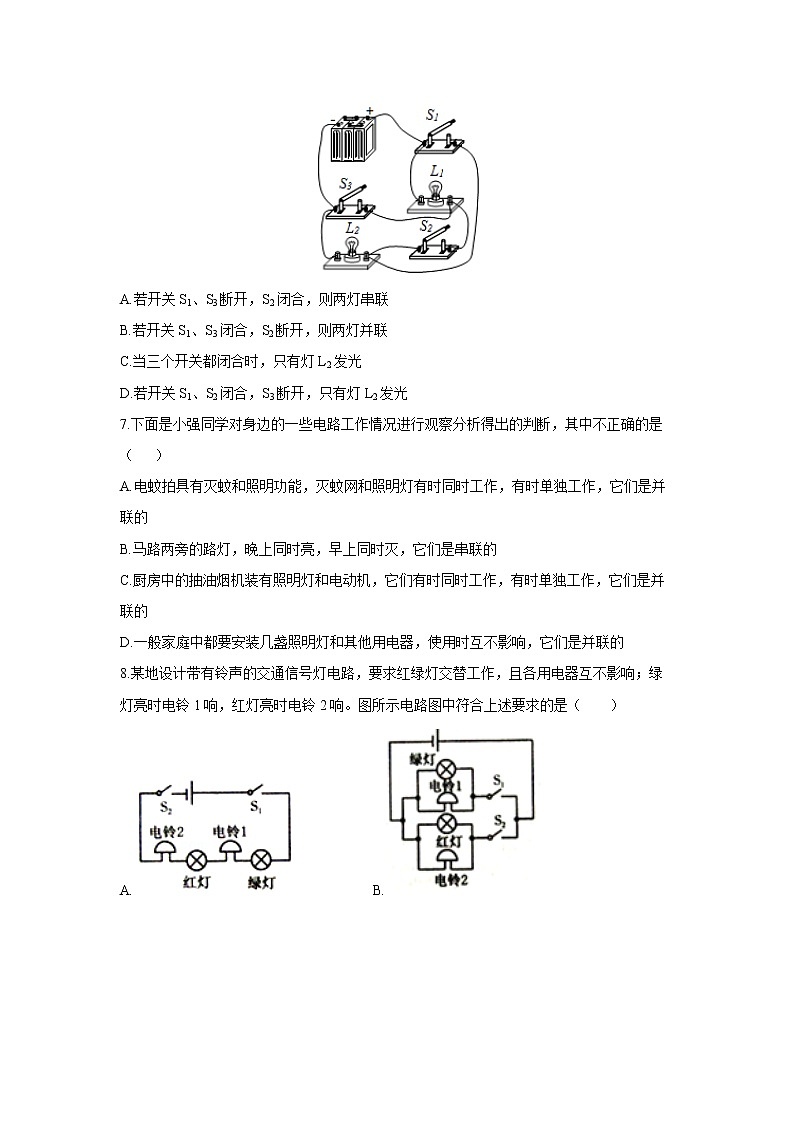

6.如图所示的电路，下列说法错误的是（ ）
A.若开关S1、S3断开，S2闭合，则两灯串联
B.若开关S1、S3闭合，S2断开，则两灯并联
C.当三个开关都闭合时，只有灯L2发光
D.若开关S1、S2闭合，S3断开，只有灯L2发光
7.下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（ ）
A.电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的
B.马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C.厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的
D.一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的
8.某地设计带有铃声的交通信号灯电路，要求红绿灯交替工作，且各用电器互不影响；绿灯亮时电铃1响，红灯亮时电铃2响。图所示电路图中符合上述要求的是（ ）
A. B.
C. D.
9. 如图所示，若要使电路中的两灯L1和L2串联，则应拆除导线 。若要使电路中的两灯L1和L2并联，则应改变导线 的接法。(均选填“a”“b”“c”或“d”)
10. 根据图甲的电路图，用笔画线代替导线在图乙中连接未完成的实物电路。(要求导线不能交叉)
参考答案
1.【答案】C
【解析】根据电流流向法先判断出两个灯泡的连接方式，再看开关的位置后，即可得出哪个图是正确的．电流从电源正极出发后，首先要分叉，一条流入上面灯泡，再流入开关；另一条流入下面灯泡，然后两条路径汇合在一起，流入电源负极．故画电路图如下，与C图一致．故选C．
2.【解析】D
【解析】因为甲方指示灯和乙方指示灯可以单独工作，并且互不影响，因此甲、乙指示灯为并联连接；根据题意可知，甲方开关控制乙方指示灯的工作；乙方开关控制甲方指示灯的工作；因此D选项电路符合要求．故选D．
3.【答案】C
【解析】两开关串联，只有当两开关同时闭合时吊灯才发光，不符合题意；两开关并联，每一个开关都可以单独控制吊灯，但两者不能相互控制，不符合题意；S1和S2为单刀双掷开关，S1向右掷时灯泡不发光，S1向左掷时灯泡发光；S2向右掷时灯泡发光，S2向左掷时灯泡不发光，任意一个开关都可以开灯、关灯，符合题意；当两开关都向左时，会出现电源短路，不符合安全用电的原则，不符合题意．故选C．
4.【答案】B
【解析】A电路需甲乙丙三人都按下按钮小灯泡才会亮，不符合题意；B电路甲和乙丙中一人按下按钮灯才会亮，符合题意；C电路需丙和甲乙中一人按下按钮灯才会亮，不符合题意；D电路只需甲乙丙中任意一人按下按钮灯就会亮，不符题意；故选B。
5.【答案】C
【解析】如果两盏灯串联，则开关闭合时，两盏灯同时工作，断路时两盏灯同时熄灭；如果两盏灯并联，开关在干路上，则同样可以让两个灯泡同时亮同时熄灭；故两个灯泡连接的方式可以串联也可以并联．故选C．
6.【答案】C
【解析】开关S1、S3断开，S2闭合，电流只有一条通路，正极→L1→S2→L2→负极，所以两灯串联，故A正确；开关S1、S3闭合，S2断开，电流有两条路径：正极→L1→S3→负极，正极→S1→L2→负极，所以两灯并联，故B正确；当三个开关都闭合时，电流从电源正极流出→S1→S2→S3→回到电源负极，这会造成电源短路，故C错误；开关S1、S2闭合，S3断开，导线将L1两端相连，即L1被短路，只有L2连入电路中，所以只有L2发光，故D正确．故选C。
7.【答案】B
【解析】灭蚊网和照明灯可以单独工作，说明它们为并联连接，A正确；路灯是用来为行人照明的，当其中一个灯泡不亮时，其它灯泡仍可以正常工作，即每个灯泡既可以单独工作，又互不影响，因此路灯是并联的，B错误；因为厨房的抽油烟机中的照明灯和电动机既可以单独工作，又互不影响，因此它们的连接方式为并联， C正确；家庭电路中各用电器既可以单独工作，又互不影响，因此家庭电路中各用电器是并联的，D正确；故选B。
8.【答案】B
【解析】A图红绿灯和两个电铃串联，无法分开工作，A错；B中S1闭合时绿灯亮，电铃1响，S2闭合时红灯亮，电铃2响，且各用电器互不影响，符合题意；C中虽然可以达到目的但绿灯和电铃1，红灯和电铃2相互影响，不符题意；D中开关闭合时红绿灯一起亮，两电铃一起响，D错误，故选B。
9.【答案】b；c
10.【答案】
1.下面四个电路图与实物图对应的是( )
A. B.
C. D.
2.击剑比赛中，当甲方运动员的剑(图中用“S甲”表示)击中乙方的导电服时，电路接通，乙方指示灯L乙亮；同理，乙方剑击中甲方，灯L甲亮。下面能反映这种原理的电路是( )
A. B.
C. D.
3.小明的房间门口装有开关S1，床头装有开关S2，这两个开关都能单独控制房间的吊灯，图中的电路图能符合这一要求的是（ ）
A. B.
C. D.
4. 举重比赛有甲、乙、丙三个裁判其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己前面的按钮。要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮。以下符合这一要求的电路是（ ）
A. B.
C. D.
5.当开关闭合时两盏灯同时亮，断开时两盏灯同时熄灭，说明这两盏灯的连接是（ ）
A.一定是串联
B.一定是并联
C.可能串联也可能并联
D.以上说法都不对
6.如图所示的电路，下列说法错误的是（ ）
A.若开关S1、S3断开，S2闭合，则两灯串联
B.若开关S1、S3闭合，S2断开，则两灯并联
C.当三个开关都闭合时，只有灯L2发光
D.若开关S1、S2闭合，S3断开，只有灯L2发光
7.下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（ ）
A.电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的
B.马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C.厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的
D.一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的
8.某地设计带有铃声的交通信号灯电路，要求红绿灯交替工作，且各用电器互不影响；绿灯亮时电铃1响，红灯亮时电铃2响。图所示电路图中符合上述要求的是（ ）
A. B.
C. D.
9. 如图所示，若要使电路中的两灯L1和L2串联，则应拆除导线 。若要使电路中的两灯L1和L2并联，则应改变导线 的接法。(均选填“a”“b”“c”或“d”)
10. 根据图甲的电路图，用笔画线代替导线在图乙中连接未完成的实物电路。(要求导线不能交叉)
参考答案
1.【答案】C
【解析】根据电流流向法先判断出两个灯泡的连接方式，再看开关的位置后，即可得出哪个图是正确的．电流从电源正极出发后，首先要分叉，一条流入上面灯泡，再流入开关；另一条流入下面灯泡，然后两条路径汇合在一起，流入电源负极．故画电路图如下，与C图一致．故选C．
2.【解析】D
【解析】因为甲方指示灯和乙方指示灯可以单独工作，并且互不影响，因此甲、乙指示灯为并联连接；根据题意可知，甲方开关控制乙方指示灯的工作；乙方开关控制甲方指示灯的工作；因此D选项电路符合要求．故选D．
3.【答案】C
【解析】两开关串联，只有当两开关同时闭合时吊灯才发光，不符合题意；两开关并联，每一个开关都可以单独控制吊灯，但两者不能相互控制，不符合题意；S1和S2为单刀双掷开关，S1向右掷时灯泡不发光，S1向左掷时灯泡发光；S2向右掷时灯泡发光，S2向左掷时灯泡不发光，任意一个开关都可以开灯、关灯，符合题意；当两开关都向左时，会出现电源短路，不符合安全用电的原则，不符合题意．故选C．
4.【答案】B
【解析】A电路需甲乙丙三人都按下按钮小灯泡才会亮，不符合题意；B电路甲和乙丙中一人按下按钮灯才会亮，符合题意；C电路需丙和甲乙中一人按下按钮灯才会亮，不符合题意；D电路只需甲乙丙中任意一人按下按钮灯就会亮，不符题意；故选B。
5.【答案】C
【解析】如果两盏灯串联，则开关闭合时，两盏灯同时工作，断路时两盏灯同时熄灭；如果两盏灯并联，开关在干路上，则同样可以让两个灯泡同时亮同时熄灭；故两个灯泡连接的方式可以串联也可以并联．故选C．
6.【答案】C
【解析】开关S1、S3断开，S2闭合，电流只有一条通路，正极→L1→S2→L2→负极，所以两灯串联，故A正确；开关S1、S3闭合，S2断开，电流有两条路径：正极→L1→S3→负极，正极→S1→L2→负极，所以两灯并联，故B正确；当三个开关都闭合时，电流从电源正极流出→S1→S2→S3→回到电源负极，这会造成电源短路，故C错误；开关S1、S2闭合，S3断开，导线将L1两端相连，即L1被短路，只有L2连入电路中，所以只有L2发光，故D正确．故选C。
7.【答案】B
【解析】灭蚊网和照明灯可以单独工作，说明它们为并联连接，A正确；路灯是用来为行人照明的，当其中一个灯泡不亮时，其它灯泡仍可以正常工作，即每个灯泡既可以单独工作，又互不影响，因此路灯是并联的，B错误；因为厨房的抽油烟机中的照明灯和电动机既可以单独工作，又互不影响，因此它们的连接方式为并联， C正确；家庭电路中各用电器既可以单独工作，又互不影响，因此家庭电路中各用电器是并联的，D正确；故选B。
8.【答案】B
【解析】A图红绿灯和两个电铃串联，无法分开工作，A错；B中S1闭合时绿灯亮，电铃1响，S2闭合时红灯亮，电铃2响，且各用电器互不影响，符合题意；C中虽然可以达到目的但绿灯和电铃1，红灯和电铃2相互影响，不符题意；D中开关闭合时红绿灯一起亮，两电铃一起响，D错误，故选B。
9.【答案】b；c
10.【答案】
