2020-2021学年第十五章 电流和电路综合与测试复习练习题

这是一份2020-2021学年第十五章 电流和电路综合与测试复习练习题，共11页。试卷主要包含了单选题，填空题，实验题，计算题，简答题等内容，欢迎下载使用。

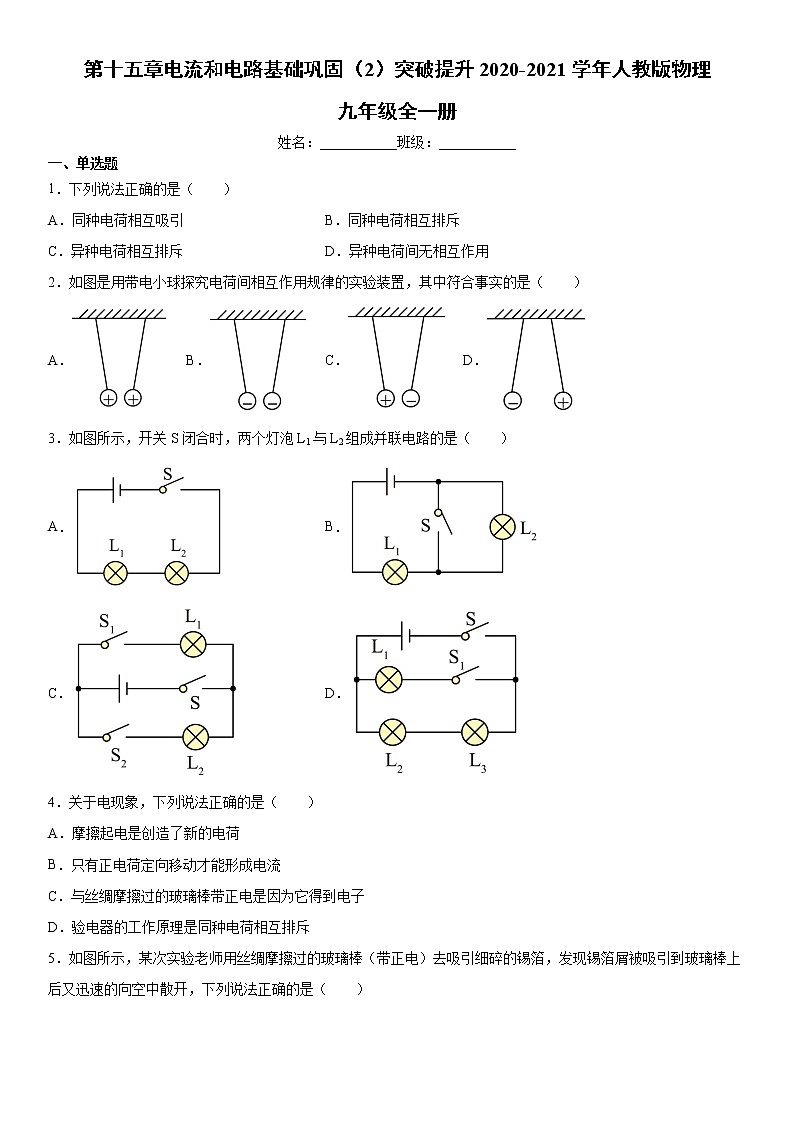

第十五章电流和电路基础巩固（2）突破提升2020-2021学年人教版物理九年级全一册姓名：___________班级：___________一、单选题1．下列说法正确的是（　　）A．同种电荷相互吸引 B．同种电荷相互排斥C．异种电荷相互排斥 D．异种电荷间无相互作用2．如图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（　　）A． B． C． D．3．如图所示，开关S闭合时，两个灯泡L1与L2组成并联电路的是（　　）A． B．C． D．4．关于电现象，下列说法正确的是（　　）A．摩擦起电是创造了新的电荷B．只有正电荷定向移动才能形成电流C．与丝绸摩擦过的玻璃棒带正电是因为它得到电子D．验电器的工作原理是同种电荷相互排斥5．如图所示，某次实验老师用丝绸摩擦过的玻璃棒（带正电）去吸引细碎的锡箔，发现锡箔屑被吸引到玻璃棒上后又迅速的向空中散开，下列说法正确的是（　　）

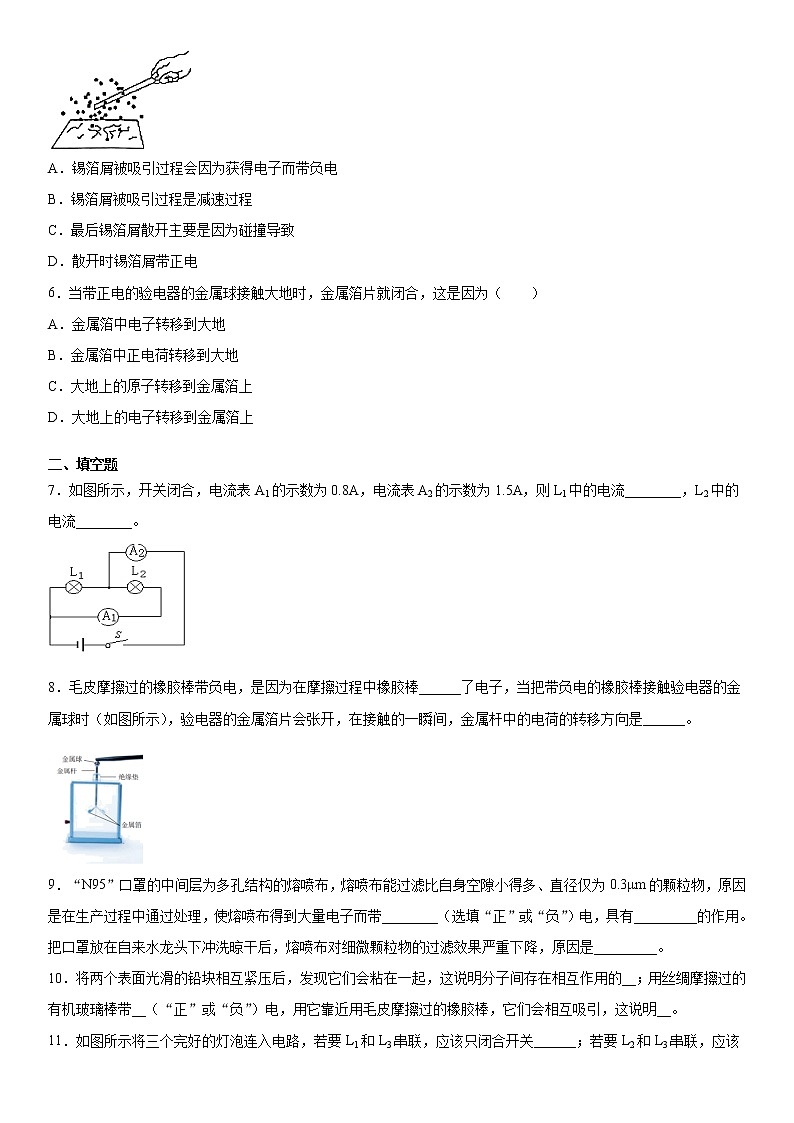

A．锡箔屑被吸引过程会因为获得电子而带负电B．锡箔屑被吸引过程是减速过程C．最后锡箔屑散开主要是因为碰撞导致D．散开时锡箔屑带正电6．当带正电的验电器的金属球接触大地时，金属箔片就闭合，这是因为（　　）A．金属箔中电子转移到大地B．金属箔中正电荷转移到大地C．大地上的原子转移到金属箔上D．大地上的电子转移到金属箔上 二、填空题7．如图所示，开关闭合，电流表A1的示数为0.8A，电流表A2的示数为1.5A，则L1中的电流________，L2中的电流________。8．毛皮摩擦过的橡胶棒带负电，是因为在摩擦过程中橡胶棒______了电子，当把带负电的橡胶棒接触验电器的金属球时（如图所示），验电器的金属箔片会张开，在接触的一瞬间，金属杆中的电荷的转移方向是______。9．“N95”口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为0.3μm的颗粒物，原因是在生产过程中通过处理，使熔喷布得到大量电子而带________（选填“正”或“负”）电，具有_________的作用。把口罩放在自来水龙头下冲洗晾干后，熔喷布对细微颗粒物的过滤效果严重下降，原因是_________。10．将两个表面光滑的铅块相互紧压后，发现它们会粘在一起，这说明分子间存在相互作用的__；用丝绸摩擦过的有机玻璃棒带__（“正”或“负”）电，用它靠近用毛皮摩擦过的橡胶棒，它们会相互吸引，这说明__。11．如图所示将三个完好的灯泡连入电路，若要L1和L3串联，应该只闭合开关______；若要L2和L3串联，应该只闭合开关______ ；如果三个开关都闭合，则会发光的灯泡是______。 三、实验题12．按下图甲所示的电路图连接好电路后，把电流表先后接在电路中的a、b、c处时，得到如下所示的记录表格：测量处abc电流（A）0.40.40.4(1)在连接电路的过程中，开关应处于________状态；(2)在测并联电路中的电流时，如图乙，将电流表分别________联接入A、B、C三处，测得A处电流是0.9A，然后在B处测得的电流是0.6A，则在C处测得的电流应为________，这是根据并联电路干路电流等于________之和；(3)通过上述实验表格数据得出的结论，这样可靠吗？________，为了实验结论更具有科学性，请你提出合理化建议：________。13．在“探究串联电路电流规律”实验中，如图是实验电路图：实验中用同样粗细的导线，将同样规格的灯泡L1与L2串联在电路中。(1)下表是实验中记录的一组数据：电流表的位置ABC电流（I/A）0.40.42.0上述表格所记录的实验数据中，明显错误的数据是 ______ ，造成这一错误的原因是： _______ 。(2)本次实验有明显的不足之处，请指出实验中的不足之处是： _________ 。(3)为了取得具有普遍性的实验结论，应换用 ______ 重新连入电路，再次测量电路中A、B、C三处电流的大小。实验电路图如图甲所示，图乙为实物电路简化操作图。实验数据记录如下表：电流表的位置ABC电流（I/A）0.450.450.45根据实验数据，得出如下实验结论：串联电路中各处的电流相等。反向提问：(4)实验中，换用规格不同的灯泡和粗细不同的导线来进行实验的目的是： ______ 。(5)由上面的一组实验数据便得出结论，可靠吗？ ______ 。理由是： _______ 。 四、计算题14．如图所示的电路中，闭合开关后，三个电流表、、的示数分别为、、，已知，，则通过灯的电流是多少？15．如图所示，电源电压恒定不变，开关闭合后电灯发光，电压表V1的示数为9V，电压表V2的示数为6V，求：电阻R和电灯两端的电压U1、U2 ．  16．如图，已知R1=10Ω，R2=20Ω，电源电压保持不变，⑴当S1闭合、S2、S3打开时，R1两端电压为2V，求这时电流表示数及电源电压的大小，⑵当 S1打开，S2、S3闭合时，求这时通过R1的电流及电流表的示数。 五、简答题17．家用手电筒的电路结构是怎样的？画出它的电路图.18．根据图甲所示的电路图，用笔画线代替导线，按实际电路操作规范连接图乙实物电路。（要求两电表均用小量程，导线不能交叉）
参考答案1．B【详解】电荷间相互作用的规律是同种电荷相互排斥、异种电荷相互吸引。故选B。2．C【详解】A．同种正电荷之间应相互排斥，两球应该远离，故A不符合题意；B．同种负电荷之间应相互排斥，两球应该远离，故B不符合题意；C．正、负异种电荷之间应相互吸引，两球相互靠近，故C符合题意；D．正、负异种电荷之间应相互吸引，两球应该相互靠近，故D不符合题意。故选C。3．C【详解】A．图中电流只有一条路径，依次经过这两个灯，因此是串联电路，故A不符合题意；
B．图中开关断开时，两灯组成串联电路；开关闭合时，灯L2被短路，故B不符合题意；
C．图中开关闭合时，电流有两条路径，分别经过这两个灯，是并联电路，故C符合题意；
D．图中开关闭合时，两个灯泡串联后再和第三个灯泡并联，故D不符合题意。
故选C。4．D【详解】A．摩擦起电的实质是电子从一个物体转移到另一个物体，即电荷可以从一个物体转移到另一个物体，并没有产生电荷，故A错误；B．正、负电荷的定向移动都可以形成电流，也可以正负电荷同时移动形成的，故B错误；C．用绸子摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒失去了电子，故C错误；D．验电器是根据同种电荷相互排斥的原理工作的，故D正确。故选D。5．D【详解】A．用丝绸摩擦过的玻璃棒带正电，缺少电子，锡箔屑被吸引过程中，锡箔屑上电子会转移到玻璃棒上，会失去电子带正电，故A错误；B．锡箔屑被吸引过程是加速过程，故B错误；CD．最后锡箔屑散开主要是因为锡箔屑带正电，同种电荷相互排斥导致，故C错误，D正确。故选D。6．D【详解】带正电的验电器的金属球缺少电子，当带正电的验电器的金属球接触大地时，大地上的自由电子就会通过金属导体转移到金属箔片上，中和验电器上的正电荷，金属箔片就闭合，故D符合题意，ABC不符合题意。故选D。7．0.7A    0.8A    【详解】[1]如图：两灯并联A2测干路电流，A1测L2的电流，L1中的电流[2]A1测L2的电流，电流表A1的示数为0.8A，L2中的电流为0.8A。8．得到    从金属球到箔片（或向下）    【详解】[1]橡胶棒和毛皮摩擦过程中，橡胶棒的原子核对电子的束缚能力较强，得到电子带负电荷，毛皮失去电子带正电荷。[2]当橡胶棒接触验电器上端的金属球时，橡胶棒上多余的电子会转移到验电器上，电子移动的方向是从金属球到箔片。9．负    吸引轻小物体    熔喷布失去电子不带电    【详解】[1][2]电子带负电，所以熔喷布得到大量电子而带负电，带电体具有吸引轻小物体的作用。[3]口罩在自来水龙头下冲时会失去静电，晾干后不能恢复带电的状态，吸附能力降低，所以把口罩放在自来水龙头下冲洗晾干后，熔喷布对细微颗粒物的过滤效果严重下降，原因是熔喷布失去电子不带电。10．引力    正    异种电荷相互吸引    【详解】[1] 两个光滑的铅块相互紧压后，由于分子间存在引力，故可以将两铅块粘在一起。[2][3] 丝绸摩擦过的玻璃棒带正电，毛皮摩擦过的橡胶棒带负电，它们是异种电荷，相互吸引，说明异种电荷相互吸引。11．S1    S2    L1、L2    【详解】[1]要使灯泡L1和L3组成串联电路，电流从电源正极出发经过灯泡L3、开关S1、灯泡L1回到电源的负极，所以要L1和L3串联，应该只闭合开关S1。[2]若要L2和L3串联，电流从电源正极出发经过灯泡L3、开关S2、灯泡L2回到电源的负极，所以要L2和L3串联，应该只闭合开关S2。[3]如果三个开关都闭合，L3被短路，L1和L2组成并联电路，L1、L2能发光。12．断开    串    0.3A    各支路电流    不可靠    换用不同规格的灯泡进行多次实验    【详解】(1)[1]在连接电路的过程中，开关应处于断开状态，防止电路连接错误导致短路，损坏电路。(2)[2]使用电流表测量电流时，要把电流表串联在被测电路中。[3][4]实验表明，并联电路干路电流等于各支路电流之和，所以在C处测得的电流应为(3)[5]通过上述实验表格数据得出的结论，是不可靠的，表中只有一组数据，实验次数太少，而且使用了相同规格的灯泡进行实验，结论具有一定的偶然性，不具有普通性。[6]为了实验结论更具有科学性，应该换用不同规格的灯泡进行多次实验。13．2.0    用小量程测量，按大量程读取数据    实验中使用规格相同的灯泡和同样粗细的导线    不同规格的灯泡和粗细不同的导线    避免实验结论的偶然性和特殊性，使实验结论更具普遍性    不可靠    实验次数较少，使结论具有偶然性，不具有普遍性    【详解】(1)[1][2]因为串联电路处处电流相等，因此实验数据中明显错误的数值为C位置的电流，并且C位置的电流是A、B位置电流的5倍，因此错误原因为读数时看错了量程。(2)[3]实验中用同样粗细的导线和同样规格的灯泡，结论不具有普遍性。(3)[4]应使用不同规格的灯泡和粗细不同的导线。(4)[5]为得出普遍性的结论，要换用不同规格的灯泡和粗细不同的导线，避免实验结论的偶然性和特殊性。(5)[6][7]一次实验结论有偶然性，需要重复实验。14．0.2A【分析】由电路图可知两灯泡并联，电流表A1测量灯泡L1中的电流，电流表A2测量灯泡L2中的电流，电流表A测量干路电流；然后根据并联电路中电流的规律即可确定I1、I2、I之间的关系．【详解】由电路图可知，L1、L2并联；电流表A1测量L1的电流，电流表A2测量L2的电流，电流表A测量干路的电流；根据并联电路中电流的规律可知：干路电路等于各支路电流的和；则通过电灯L2的电流为I2=I-I1=0.6A-0.4A=0.2A．15．6V；  3V【解析】【详解】由电路图可知，电阻R与灯泡L串联，电压表V1测电源的电压，电压表V2测R两端的电压，则电源的电压；R两端的电压；因串联电路中总电压等于各分电压之和，所以，电灯两端的电压为：。16．（1）0.2A;6V；（2）0.6A；0.9A【解析】【详解】(1) 当S1闭合、S2、S3打开时，R1与R2串联，R1两端电压为2V,根据欧姆定律可知过R1电流为,所以R2两端电压为,所以推知电源电压为6V，因为电流表此时测干路电流，所以电流表示数为0.2A；（2）当 S1打开，S2、S3闭合时，R1与R2并联，两端电压为电源电压6V，根据欧姆定律可知过R1与R2两端电流为0.6A、0.3A，所以此时电流表测干路电流示数为0.9A；17．【解析】【详解】：电路由灯泡、开关、导线、电池组成一个闭合回路，按下按键使连接灯泡和电池的导线两端相接触，此时电路接通，灯泡就发光了。手电筒的电路图如下所示：18．【详解】从电源的正极开始连接开关、灯泡、电流表、滑动变阻器的BC接线柱，回到电源的负极，两电表均用小量程，如图所示：
