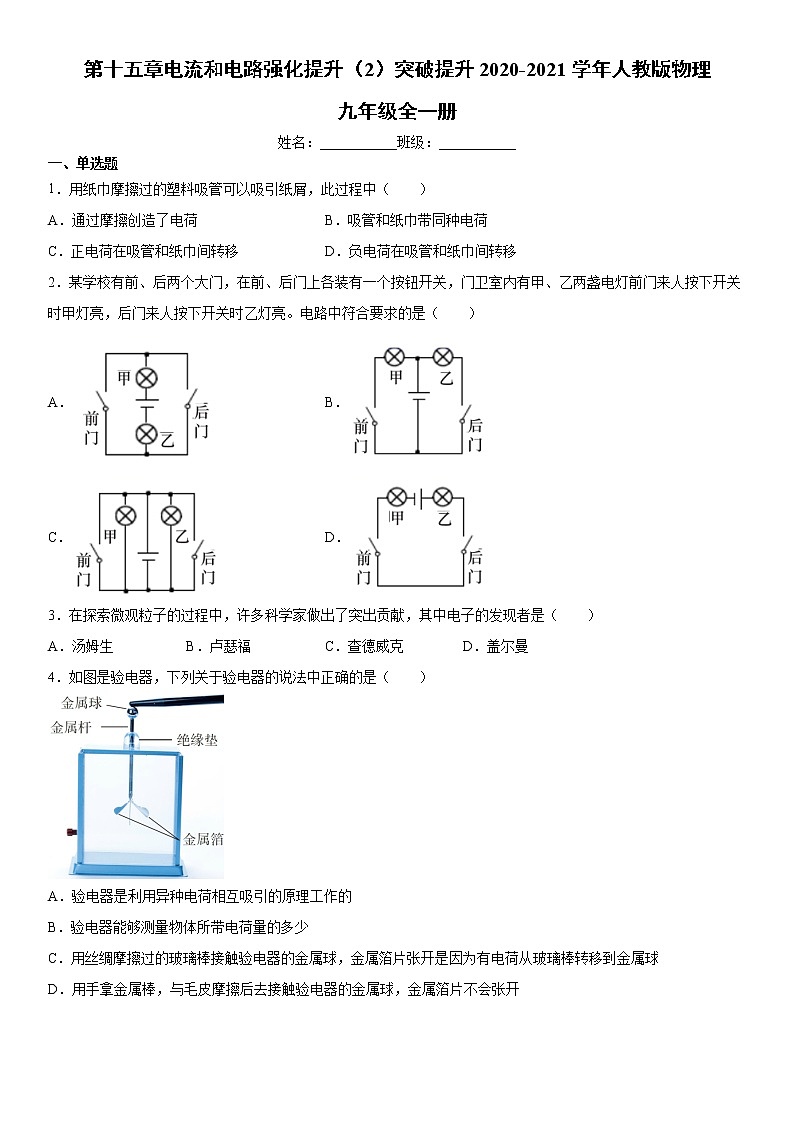

初中人教版第2节 电流和电路达标测试

第十五章电流和电路强化提升（2）突破提升2020-2021学年人教版物理

九年级全一册

姓名：___________班级：___________

一、单选题

1．用纸巾摩擦过的塑料吸管可以吸引纸屑，此过程中（　　）

A．通过摩擦创造了电荷 B．吸管和纸巾带同种电荷

C．正电荷在吸管和纸巾间转移 D．负电荷在吸管和纸巾间转移

2．某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有甲、乙两盏电灯前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。电路中符合要求的是（　　）

A． B．

C． D．

3．在探索微观粒子的过程中，许多科学家做出了突出贡献，其中电子的发现者是（　　）

A．汤姆生 B．卢瑟福 C．查德威克 D．盖尔曼

4．如图是验电器，下列关于验电器的说法中正确的是（　　）

A．验电器是利用异种电荷相互吸引的原理工作的

B．验电器能够测量物体所带电荷量的多少

C．用丝绸摩擦过的玻璃棒接触验电器的金属球，金属箔片张开是因为有电荷从玻璃棒转移到金属球

D．用手拿金属棒，与毛皮摩擦后去接触验电器的金属球，金属箔片不会张开

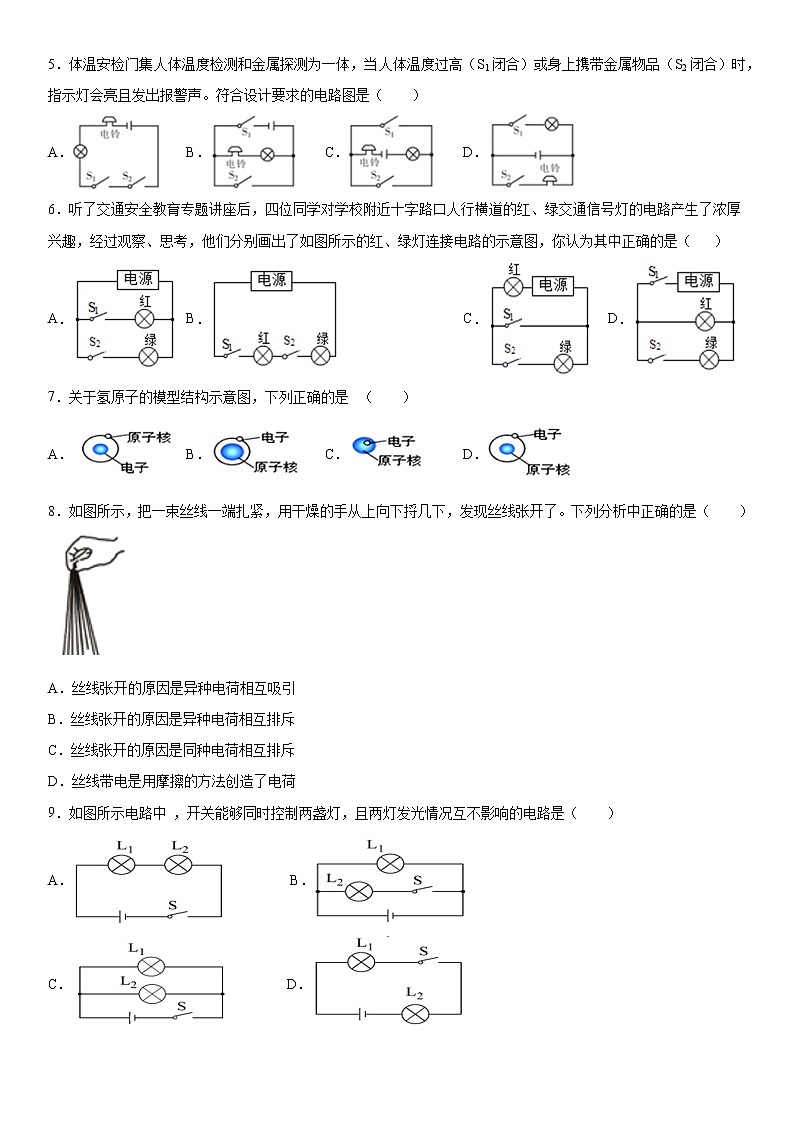

5．体温安检门集人体温度检测和金属探测为一体，当人体温度过高（S1闭合）或身上携带金属物品（S2闭合）时，指示灯会亮且发出报警声。符合设计要求的电路图是（　　）

A． B． C． D．

6．听了交通安全教育专题讲座后，四位同学对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他们分别画出了如图所示的红、绿灯连接电路的示意图，你认为其中正确的是（    ）

A． B． C． D．

7．关于氢原子的模型结构示意图，下列正确的是  （　　）

A． B． C． D．

8．如图所示，把一束丝线一端扎紧，用干燥的手从上向下捋几下，发现丝线张开了。下列分析中正确的是（　　）

A．丝线张开的原因是异种电荷相互吸引

B．丝线张开的原因是异种电荷相互排斥

C．丝线张开的原因是同种电荷相互排斥

D．丝线带电是用摩擦的方法创造了电荷

9．如图所示电路中 ，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（　　）

A．         B．

C．        D．

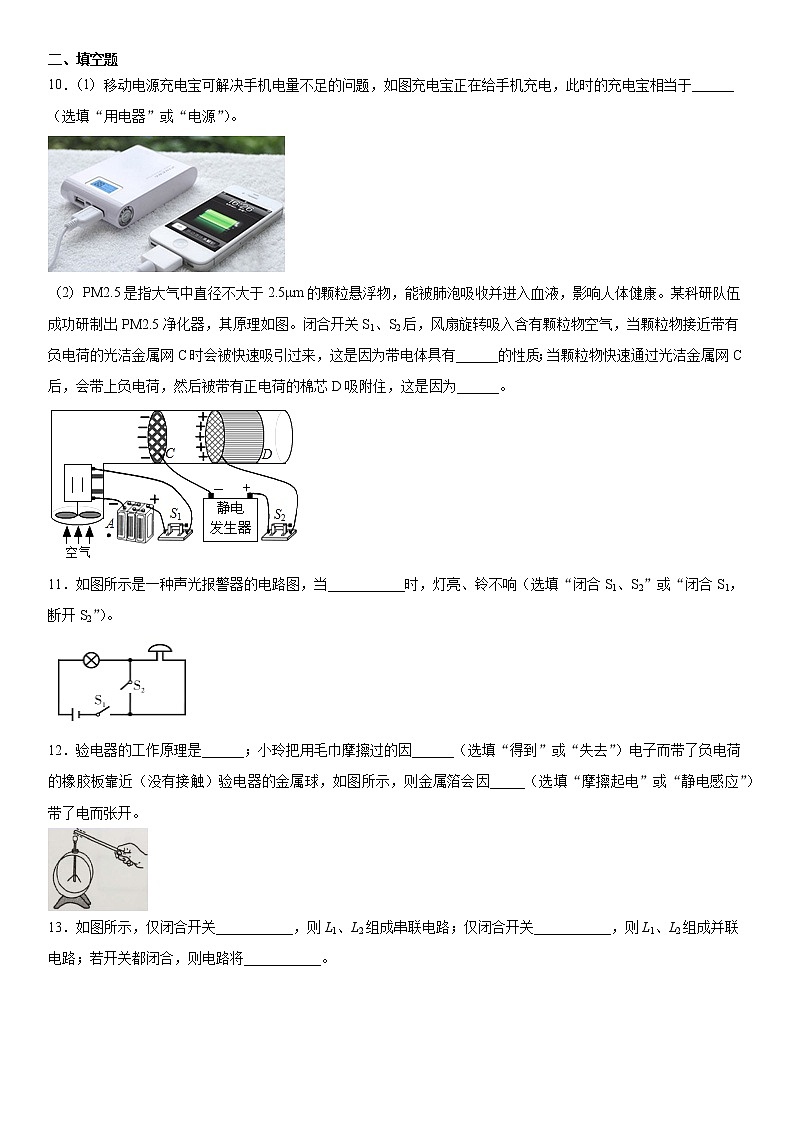

二、填空题

10．（1）移动电源充电宝可解决手机电量不足的问题，如图充电宝正在给手机充电，此时的充电宝相当于______（选填“用电器”或“电源”）。

（2）PM2.5是指大气中直径不大于2.5μm的颗粒悬浮物，能被肺泡吸收并进入血液，影响人体健康。某科研队伍成功研制出PM2.5净化器，其原理如图。闭合开关S1、S2后，风扇旋转吸入含有颗粒物空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来，这是因为带电体具有______的性质；当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被带有正电荷的棉芯D吸附住，这是因为______。

11．如图所示是一种声光报警器的电路图，当___________时，灯亮、铃不响（选填“闭合S1、S2”或“闭合S1，断开S2”）。

12．验电器的工作原理是______；小玲把用毛巾摩擦过的因______（选填“得到”或“失去”）电子而带了负电荷的橡胶板靠近（没有接触）验电器的金属球，如图所示，则金属箔会因_____（选填“摩擦起电”或“静电感应”）带了电而张开。

13．如图所示，仅闭合开关___________，则L1、L2组成串联电路；仅闭合开关___________，则L1、L2组成并联电路；若开关都闭合，则电路将___________。

14．用导线把电源、开关、用电器连接起来组成了电路；如图所示，在常用的手电筒中，采用______作为电源；______是用电器；______就是开关。

三、作图题

15．请将图中 L1、L2组成并联，S 做总开关，要求元件的位置不动。

四、综合题

16．石墨烯——改变世界的神奇新材料。

一片碳，看似普通，厚度为单个原子，却使两位科学家海姆和诺沃肖洛夫赢得诺贝尔物理学奖。这种全新材料名为“石墨烯”石墨烯不仅“最薄、最强”，作为电导体，它和铜有着一样出色的导电性；作为热导体，它比目前任何其他材料的导热效果都好。利用石墨烯，科学家能够研发一系列具有特殊性质的新材料。比如，石墨烯晶体管的传输速度远远超过目前的硅晶体管，因此有希望应用于全新超级计算机的研发；石墨烯还以用于制造触摸屏、发光板，甚至太阳能电池，如果和其他材料混合，石墨烯还可用于制造更耐热、更结实的电导体，从而使新材料更薄、更轻、更富有弹性。从柔性电子产品到智能服装，从超轻型飞机材料到防弹衣，甚至未来的太空电梯都可以以石墨烯为原料。因此其应用前景十分广阔。

(1)这种新材料属于___________(填“导体”或“绝缘体”)

(2)石墨烯的应用领域十分广泛，请你从材料中找出两例___________。

17．如图所示是常用手电筒的剖面图，观察它的结构，按钮是电路中的__________，金属外壳是电路中的__________。并画出手电筒的电路图。

（______）

18．阅读短文，回答问题：

热电偶

把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路，当AB 两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶电路，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B 间的温度差有关，温度差越大，回路电流越大。

(1)其它条件不变，只将铁丝换成铜丝，电路电流____（选填“变大”、“变小”、“不变”或“变为零”）。

(2)其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流_____（选填“变大”、“变小”、“不变”或“变为零”）。

(3)其它条件不变，移去酒精灯，将B 放人另一杯冰水混合物中，稳定后，电路电流_____（选填“变大”、“变小”、“不变”或“变为零”） 。

(4)热电偶电路可以把温度信号换成________信号，利用这种性质可以把热电偶做成_____ （写出一种应用）。

参考答案

1．D

【详解】

A．摩擦起电的实质是电子的转移，故A不符合题意；

B．吸管和纸巾带不同种电荷，故B不符合题意；

CD．电子在吸管和纸巾间转移，带负电，故C不符合题意，D符合题意。

故选D。

2．B

【详解】

由题知，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮，说明两灯互不影响、能独立工作，即甲乙两个电灯应并联，且前门开关控制甲灯、后门开关控制乙灯，故ACD不符合题意，B符合题意。

故选B。

3．A

【详解】

1897年，英国科学家汤姆生首先发现了电子。

故选A。

4．D

【详解】

A．验电器是利用同种电荷相互排斥的原理制成的，故A错误；

B．验电器只能检验物体的带电性质，不能检验物体电量的多少，故B错误；

C．丝绸摩擦后的玻璃棒因缺少电子带正电，与验电器的金属球接触后，金属箔片上的电子转移到玻璃棒上来，使金属箔片失去电子而带正电，故验电器的金属箔会张开，故C错误；

D．人和金属棒是导体，用手拿金属棒，与毛皮摩擦后所带的电被人体导走，金属棒不会带电，因此接触验电器的金属球，金属箔片不会张开，故D正确。

故选D。

5．C

【详解】

根据题意可知，当人体温度过高（S1闭合）或人身上携带金属物品（S2闭合）时，指示灯就会亮起且发出报警声，这说明任何一个开关闭合，整个电路工作，即这两个开关互不影响，是并联在电路中的，然后与灯泡和电铃串联在电路中。 由各选项图知，ABD不符合题意，C符合题意。
故选C。


6．A

【详解】

A．由图知道，只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，故A正确；

B．由图知道，两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故B错误；

C．当只闭合开关S2时，两灯泡都发光；只闭合S1时红灯亮，故C错误；

D．两开关都闭合时红绿交通信号灯同时发光，只闭合开关S2时两灯都不发光，故D错误。

故选A。

7．D

【详解】

原子的中心是原子核，而且只占了很小一部分的体积，在原子核周围，有电子在核外运动，故ABC错误，D 正确。

故选D。

8．C

【详解】

通过摩擦后，塑料绳带上了同种电荷，因同种电荷相互排斥从而使细丝张开。

故选C。

9．C

【详解】

AD．图中都是串联电路，开关能够同时控制两盏灯，两灯发光情况互相影响，故AD不符合题意；

B．图所示电路中 ，两个灯泡并联，两灯发光情况互不影响，但是开关只能控制灯L2，故B不符合题意；

C．图所示电路中 ，两个灯泡并联，开关在干路，能够同时控制两盏灯，且两灯发光情况互不影响，故C符合题意。

故选C。

10．电源    吸引轻小物体    异种电荷相互吸引

【详解】

(1)[1]充电宝给手机充电时，充电宝提供电能，此时充电宝相当于简单电路中的电源，是化学能转化为电能。

(2)[2]带电体具有吸引轻小物体的性质，可以吸附颗粒物。

[3]同种电荷相互排斥，异种电荷相互吸引，颗粒物带负电，被带有正电荷的棉芯D吸附。

11．闭合S1、S2

【详解】

由图知道，当闭合S1、S2时，电铃由于被导线短路没有电流通过，所以，只有灯泡可以发光，即灯亮铃不响。

12．同种电荷相互排斥    得到    静电感应

【详解】

[1]验电器是利用同种电荷相互排斥的原理来工作的。

[2][3]用毛皮摩擦过的橡胶棒因得到电子而带负电荷；该橡胶棒靠近（没有接触）验电器的金属球，金属箔会张开，说明金属箔带了电，此现象是静电感应。

13．S2    S1、S3    短路

【详解】

[1] L1、L2组成串联电路，则电流要从电源正极出发后先后依次经过两盏灯泡；只闭合开关S2即可。

[2] L1、L2组成并联电路，则应电流从电源正极出发后分别流经两盏灯泡，后又汇合一点回到电源的负极，所以闭合开关S1、S3时，能达到电流分支的目的。

[3]若开关都闭合，开关S2S3的闭合，相当于用导线直接连接在电源的两端，会造成电路短路。

14．干电池    小灯泡    按键

【详解】

[1][2][3]在图示电路中，干电池提供电能，是电源，小灯泡消耗电能，是用电器，按键能控制电路的通断，是开关。

15．

【详解】

按题意知，两灯串联，开关接在干路上，所以从电源出来的导线，分两个支路：一个支路接灯L1，另一支路经L2，然后在干路上接开关，回到电源负极，故作图如下：

16．  导体  计算机、防弹衣

【解析】（1）根据短文知道，石墨烯和铜一样具有出色的导电性，所以石墨烯是导体。

（2）石墨烯的应用领域十分广泛，可用于计算机、柔性电子产品、智能服装、超轻型飞机材料、防弹衣、太空电梯等

17．开关    导线

【详解】

[1]按钮是控制电路通断的装置，相当于电路中的开关，

[2]金属外壳是电流的通道，相当于电路中的导线，

[3] 按钮和金属滑键都属于开关，电池、开关、灯泡简单地串联在一起，构成一个简单的电路。作图时注意电流流经各元件的顺序要一致，电路图如图所示：

18．变为零    变小    变为零    电    温度计

【分析】

由题意知，电路中产生回路的条件：相互连接的金属丝的材料不同；跟相互连接的两个节点间的温度差有关。且电流的大小与材料的种类和温度差的大小有关。

【详解】

(1)[1]其它条件不变，只将铁丝换成铜丝，这样相互连接的材料相同，电路中不会有电流；

(2)[2]其它条件不变，只将A 处杯中的冰水混合物换为沸水，则AB两处的温度差减小，电流变小；

(3)[3]其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后AB两端没有温度差，电流变为零；

(4)[4][5]热电偶将热的差别转化成了电，即将热信号转化为电信号，可以根据电流的大小判断温度的差别，即可以制成温度计。

【点睛】

此题是一道信息题，题目中给出新的信息，关键是从题目中总结关键的规律即产生电流的条件及影响电流大小的因素，从而考查了学生对新知识的应用。
