人教版九年级全册第2节 电流和电路同步达标检测题

第十五章电流和电路强化提升（3）突破提升2020-2021学年人教版物理

九年级全一册

姓名：___________班级：___________

一、单选题

1．“吹泡泡”新玩法：①制备一定量的泡泡液；②将一张锡箔纸卷起并包住一根中空玻璃管；③用条状气球与一块毛皮摩擦后接触锡箔纸；④通过玻璃管吹出一个泡泡（锡箔纸使泡泡与气球带同种电荷），并在下方用气球“接住”泡泡，使其能悬浮在空中，且通过气球可以控制泡泡的升降，如图所示。气球与毛皮摩擦后，它们带（　　）

A．等量同种电荷 B．等量异种电荷

C．不等量同种电荷 D．不等量异种电荷

2．如图所示，电路中，下列操作中能使两盏灯并联的是（　　）

A．只闭合开关S1 B．只闭合开关S1和S3

C．只闭合开关S2 D．开关S1、S2、S3都闭合

3．如图（a）所示电路，当开关闭合时，电流表 A1、A2 的示数分别如（b）、（c）两图，则电灯 L1中的电流是（　　）

A．0.28A B．1.08A C．1.14A D．1.36A

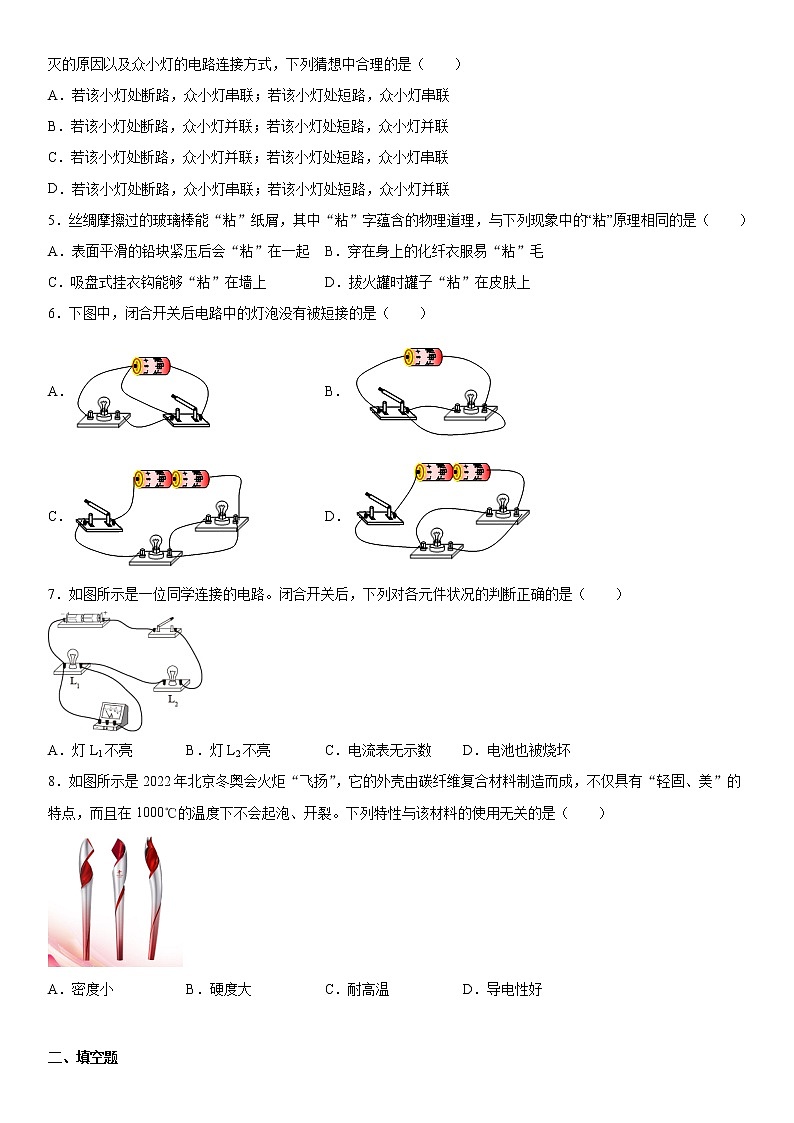

4．有一发光棒，闭合开关，众小灯齐发光。一段时间后，其中一小灯熄灭，如图所示，关于该小灯灭的原因以及众小灯的电路连接方式，下列猜想中合理的是（　　）

A．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联

B．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联

C．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联

D．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联

5．丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理道理，与下列现象中的“粘”原理相同的是（　　）

A．表面平滑的铅块紧压后会“粘”在一起 B．穿在身上的化纤衣服易“粘”毛

C．吸盘式挂衣钩能够“粘”在墙上 D．拔火罐时罐子“粘”在皮肤上

6．下图中，闭合开关后电路中的灯泡没有被短接的是（　　）

A． B．

C． D．

7．如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（　　）

A．灯L1不亮 B．灯L2不亮 C．电流表无示数 D．电池也被烧坏

8．如图所示是2022年北京冬奥会火炬“飞扬”，它的外壳由碳纤维复合材料制造而成，不仅具有“轻固、美”的特点，而且在1000℃的温度下不会起泡、开裂。下列特性与该材料的使用无关的是（　　）

A．密度小 B．硬度大 C．耐高温 D．导电性好

二、填空题

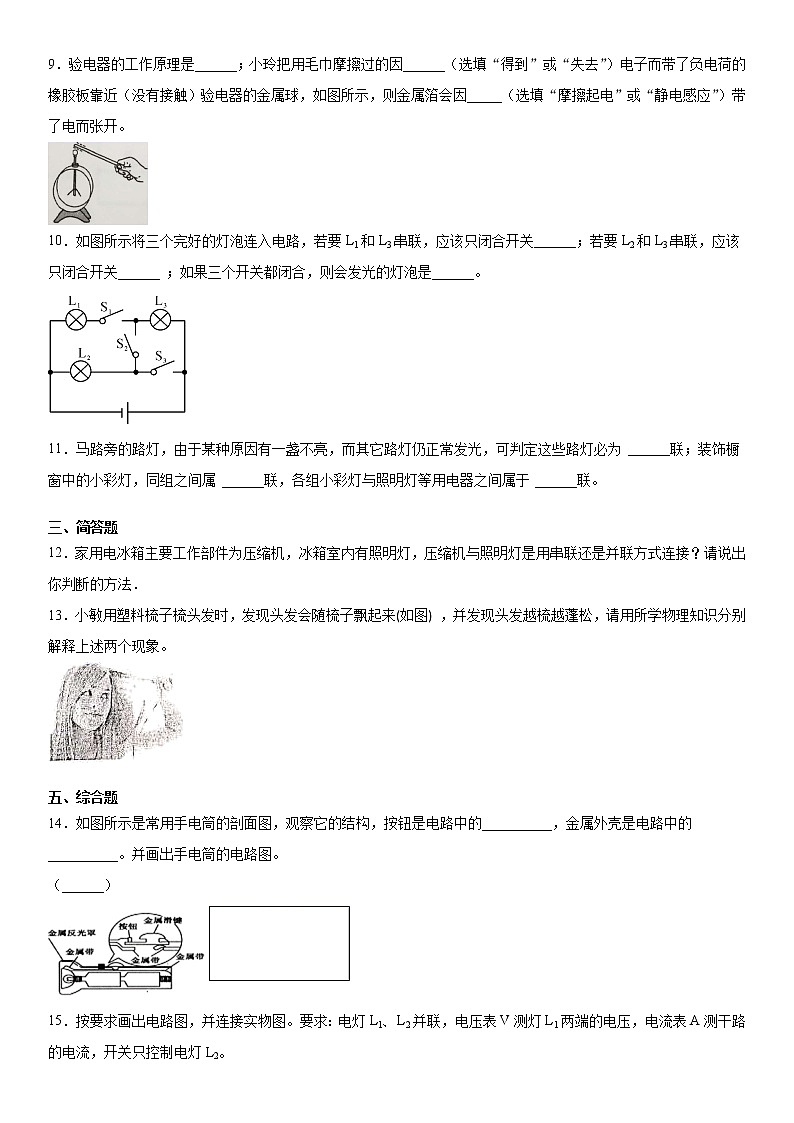

9．验电器的工作原理是______；小玲把用毛巾摩擦过的因______（选填“得到”或“失去”）电子而带了负电荷的橡胶板靠近（没有接触）验电器的金属球，如图所示，则金属箔会因_____（选填“摩擦起电”或“静电感应”）带了电而张开。

10．如图所示将三个完好的灯泡连入电路，若要L1和L3串联，应该只闭合开关______；若要L2和L3串联，应该只闭合开关______ ；如果三个开关都闭合，则会发光的灯泡是______。

11．马路旁的路灯，由于某种原因有一盏不亮，而其它路灯仍正常发光，可判定这些路灯必为 ______联；装饰橱窗中的小彩灯，同组之间属 ______联，各组小彩灯与照明灯等用电器之间属于 ______联。

三、简答题

12．家用电冰箱主要工作部件为压缩机，冰箱室内有照明灯，压缩机与照明灯是用串联还是并联方式连接？请说出你判断的方法．

13．小敏用塑料梳子梳头发时，发现头发会随梳子飘起来(如图) ，并发现头发越梳越蓬松，请用所学物理知识分别解释上述两个现象。

五、综合题

14．如图所示是常用手电筒的剖面图，观察它的结构，按钮是电路中的__________，金属外壳是电路中的__________。并画出手电筒的电路图。

（______）

15．按要求画出电路图，并连接实物图。要求：电灯L1、L2并联，电压表V测灯L1两端的电压，电流表A测干路的电流，开关只控制电灯L2。

参考答案

1．B

【详解】

气球与毛皮相互摩擦，两者的原子核对核外电子的束缚能力不同，导致了在摩擦的过程中出现了电子的转移才造成物体带电，失去电子的物体带正电，得到电子的带负电，两个物体带等量异种电荷，故ACD不符合题意，B符合题意。

故选B。

2．B

【详解】

A．只闭合开关S1时，电路为普通电路，只有L2工作，故A不符合题意；

B．只闭合开关S1和S3，灯泡L1与L2并联，故B符合题意；

C．只闭合开关S2，灯泡L1与L2串联，故C不符合题意；

D．开关S1、S2、S3都闭合，此时电路电源短路，故D不符合题意。

故选B。

3．B

【详解】

两灯并联在电路中，电流表A1测量干路电流，电流表A2测量支路中L2电流，则A1示数应大于A2示数。但A1指针转过的角度小于A2指针转过的角度，说明二者所用量程不同，A1所用量程为0~3A，其读数为1.4A；A2所用量程为0~0.6A，其读数为0.32A。则L1中电流为

故A、C、D错误，不符合题意；B正确，符合题意。

故选B。

4．C

【详解】

闭合开关，众小灯齐发光，一段时间后，其中一小灯熄灭，其它灯泡正常工作。由此可推断：若该小灯处断路，众小灯独立工作互不影响，则众小灯并联；若该小灯处短路，众小灯如果并联，将会造成电源短路，因此众小灯串联。

故选C。

5．B

【详解】

丝绸摩擦过的玻璃棒能“粘”纸屑，是因为经丝绸摩擦后的玻璃棒带正电，能够吸引轻小物体。

A．表面平滑的铅块紧压后会“粘”在一起，是利用分子之间作用力，故“粘”原理不相同，故A不符合题意；

B．穿在身上的化纤衣服易“粘”毛，是利用摩擦带电后，能够吸引轻小物体，故“粘”原理相同，故B符合题意；

C．吸盘式挂衣钩能够“粘”在墙上，是利用大气压的原理，“粘”原理不相同，故C不符合题意；

D．拔火罐时罐子“粘”在皮肤上，是利用大气压的原理，“粘”原理不相同，故D不符合题意。

故选B。

6．D

【详解】

A．图A中，开关闭合，它两端的导线直接接在电源两端，没有电流通过灯泡，即灯泡被短接了，故A不符合题意；

B．图B中，开关闭合，它两端的导线直接接在电源两端，灯泡被短接了，故B不符合题意；

C．图C中，开关闭合，电流从电源正极出来，经过开关、左侧灯泡回到电源负极，右侧灯泡被短接，故C不符合题意；

D．图D中，开关闭合，电流从电源正极出来，经开关后，分别经过两个灯泡，然后回到电源负极，两个灯泡并联，没被短接，故D符合题意。

故选D。

7．A

【详解】

由图中电路可知，电流表于L1并联，再与L2串联，因电流表内阻内很小，相当于一根导线，故L1被短路，电流表测通过L2的电流。所以，闭合开关后，L1不亮，L2亮，电流表测通过L2的电流，有示数，电池不会被烧坏。

故选A。

8．D

【详解】

该材料具有：轻，即密度小的特点；固，即硬度大的特点；在1000摄氏度的温度下不会起泡、开裂，即耐高温的特点。但导电性能与复合材料的使用无关，故ABC不符合题意，D符合题意。

故选D。

9．同种电荷相互排斥    得到    静电感应

【详解】

[1]验电器是利用同种电荷相互排斥的原理来工作的。

[2][3]用毛皮摩擦过的橡胶棒因得到电子而带负电荷；该橡胶棒靠近（没有接触）验电器的金属球，金属箔会张开，说明金属箔带了电，此现象是静电感应。

10．S1    S2    L1、L2

【详解】

[1]要使灯泡L1和L3组成串联电路，电流从电源正极出发经过灯泡L3、开关S1、灯泡L1回到电源的负极，所以要L1和L3串联，应该只闭合开关S1。

[2]若要L2和L3串联，电流从电源正极出发经过灯泡L3、开关S2、灯泡L2回到电源的负极，所以要L2和L3串联，应该只闭合开关S2。

[3]如果三个开关都闭合，L3被短路，L1和L2组成并联电路，L1、L2能发光。

11．并    串    并

【详解】

[1]马路旁的路灯，由于某种原因有一盏不亮，而其它路灯仍正常发光，它们应并联在电路中。

[2]装饰橱窗中的小彩灯如果一只损坏，其余的不能正常工作，说明互相影响，它们是串联的。

[3]各组小彩灯与照明灯之间能独立工作，它们应并联在电路中。

12．打开冰箱门，照明灯亮，压缩机有时工作有时不工作，说明是并联的

【解析】

因为压缩机和照明灯可以单独工作，互不影响，所以冰箱内的压缩机与照明灯的连接方式是并联；

故答案为打开冰箱门，照明灯亮，压缩机有时工作有时不工作，说明是并联的

13．见解析

【详解】

用塑料梳子梳头发时，梳子和头发相互摩擦，头发和梳子分别带上了异种电荷，根据异种电荷互相吸引可知，头发会随着梳子飘起来；头发梳完后，头发之间带上了同种电荷，根据同种电荷互相排斥可知，头发越梳越蓬松。

14．开关    导线

【详解】

[1]按钮是控制电路通断的装置，相当于电路中的开关，

[2]金属外壳是电流的通道，相当于电路中的导线，

[3] 按钮和金属滑键都属于开关，电池、开关、灯泡简单地串联在一起，构成一个简单的电路。作图时注意电流流经各元件的顺序要一致，电路图如图所示：

15．

【解析】电灯L1、L2并联，电路有两条回路，电压表V测灯L1两端的电压，则电压表与灯L1并联，电流表A测干路的电流，则电流表在干路上，开关只控制电灯L2则电流表与灯L2串联。连接过程中注意电路应该与实物对应，图如下：
