沪科版九年级全册第五节 测量电压教学设计

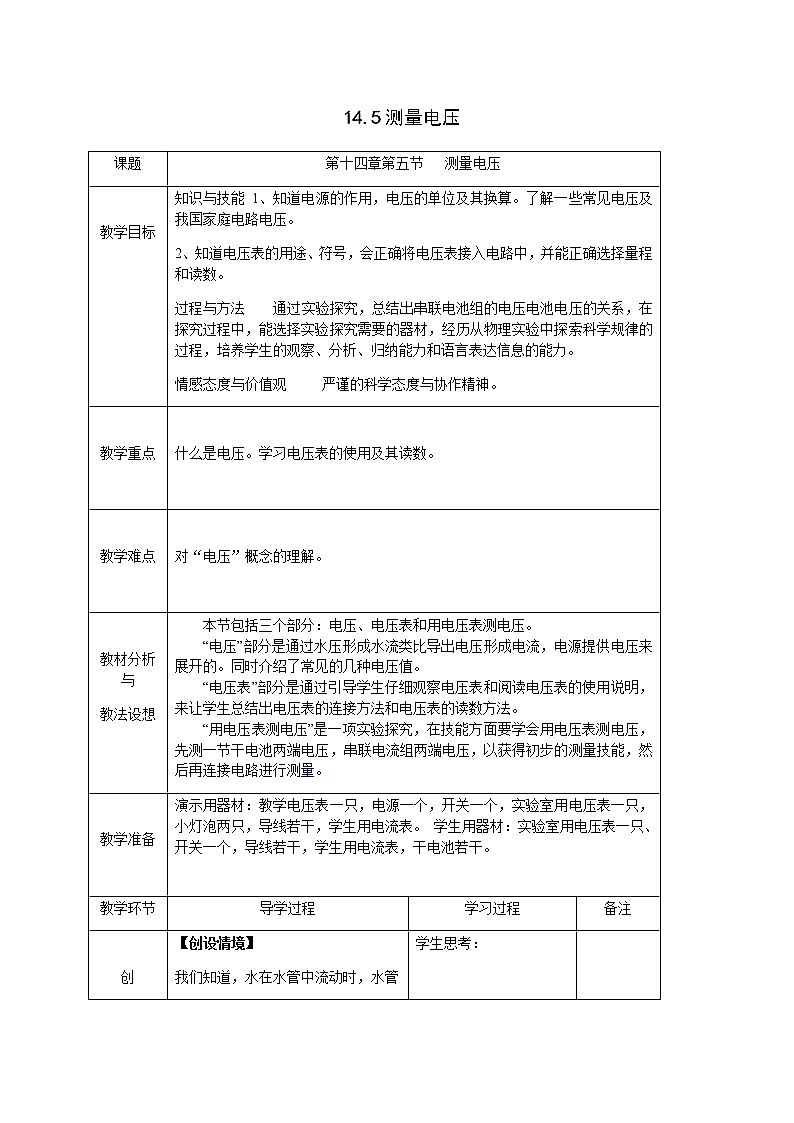

展开14.5测量电压
课题 | 第十四章第五节 测量电压 | ||
教学目标
| 知识与技能 1、知道电源的作用，电压的单位及其换算。了解一些常见电压及我国家庭电路电压。 2、知道电压表的用途、符号，会正确将电压表接入电路中，并能正确选择量程和读数。 过程与方法 通过实验探究，总结出串联电池组的电压电池电压的关系，在探究过程中，能选择实验探究需要的器材，经历从物理实验中探索科学规律的过程，培养学生的观察、分析、归纳能力和语言表达信息的能力。 情感态度与价值观 严谨的科学态度与协作精神。 | ||
教学重点
|
什么是电压。学习电压表的使用及其读数。 | ||
教学难点
|
对“电压”概念的理解。 | ||
教材分析与 教法设想
| 本节包括三个部分：电压、电压表和用电压表测电压。 | ||
教学准备
| 演示用器材：教学电压表一只，电源一个，开关一个，实验室用电压表一只，小灯泡两只，导线若干，学生用电流表。 学生用器材：实验室用电压表一只、开关一个，导线若干，学生用电流表，干电池若干。 | ||
教学环节 | 导学过程 | 学习过程 | 备注 |

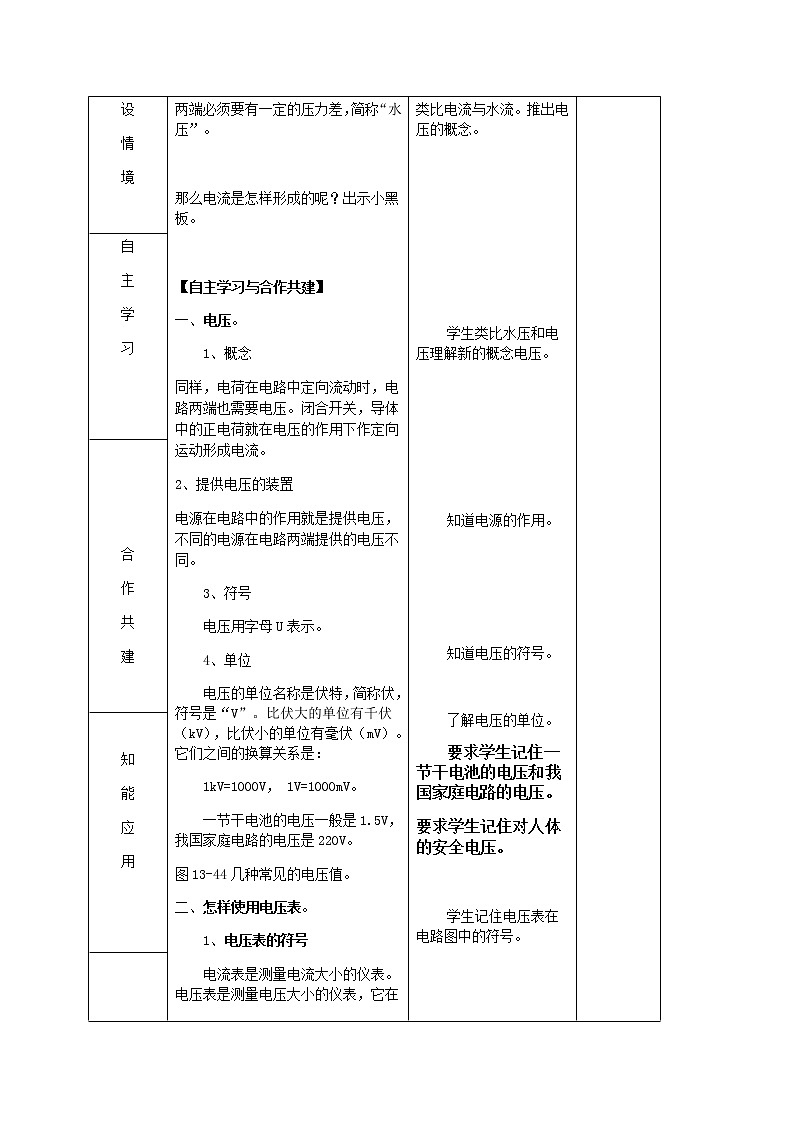

创 设 情 境
| 【创设情境】 我们知道，水在水管中流动时，水管两端必须要有一定的压力差，简称“水压”。
那么电流是怎样形成的呢？出示小黑板。
【自主学习与合作共建】 一、电压。 1、概念 同样，电荷在电路中定向流动时，电路两端也需要电压。闭合开关，导体中的正电荷就在电压的作用下作定向运动形成电流。 2、提供电压的装置 电源在电路中的作用就是提供电压，不同的电源在电路两端提供的电压不同。 3、符号 电压用字母U表示。 4、单位 电压的单位名称是伏特，简称伏，符号是“V”。比伏大的单位有千伏（kV），比伏小的单位有毫伏（mV）。它们之间的换算关系是： 1kV=1000V， 1V=1000mV。 一节干电池的电压一般是1.5V，我国家庭电路的电压是220V。 图13-44几种常见的电压值。 二、怎样使用电压表。 1、电压表的符号 电流表是测量电流大小的仪表。电压表是测量电压大小的仪表，它在电路中的图形符号是V。 要求学生把外形相同的电压表和电流表区别开来。 2、电压表的使用方法 对照电流表的使用规则，仔细观察电压表和阅读电压表的使用说明，了解电压表的使用规则。要特别注意电压表的量程，读数方法和连接方法。图13-45是实验室常用的电压表。 电压表的连接方法是什么？ 电压表的读数方法是什么？
教师补充电压表指针调零的知识。若无法调到零位置时，读数要计入这个差值。 请填空：图13-46所示电压表使用的量程为 V，刻度盘上每大格表示 V，每小格表示 V，指针表示 V。 图13-47所示电压表使用的量程为 V，刻度盘上每大格表示 V，每小格表示 V，指针表示 V。
3、电压表和电流表的异同 请大家分组讨论电压表和电流表的异同。 三、用电压表测电压。 图13-48是一些供实验选用的器材，用它们来进行下面的实验探究。 1、用电压表测电池的电压 用电压表可以直接接在电池两端去测电池的电压（图13-49），为什么可以这样，同学们学过第14章后就明白了。 请同学们测一测1节1号干电池、1节5号干电池、1节7号干电池和1个纽扣电池的电压。 1节干电池的电压是 。 再分别测一测两节干电池串联，3节干电池串联后的总电压。可知： 。
四、课堂巩固（PPT展示） | 学生思考：
类比电流与水流。推出电压的概念。
学生类比水压和电压理解新的概念电压。
知道电源的作用。
知道电压的符号。
了解电压的单位。 要求学生记住一节干电池的电压和我国家庭电路的电压。 要求学生记住对人体的安全电压。
学生记住电压表在电路图中的符号。
主要区别是看表盘上的标志是A还是V。
电压表的读数方法是：先确认使用电压表的量程；然后根据量程确认刻度盘上每个大格和每个小格表示的电压值；最后根据指针稳定后所指的刻度读出被测电压的大小。 学生了解电压表指针调零的知识。
填空：15V、5V、0.5V、11.5V。
填空：3V、1V、0.1V、2.3V。 答：共同点：①都要选择量程；②都要弄分度值后再读数；③都要使电流从“+”接线柱流进，从负接线柱流出。不同点：①电流表是串联在被测电路中，电压表要与被测电路并联；②电流表的两在接线柱不允许直接连到电源的两个极上，而电压表可作这样的连接。（只要电压不超过电压表的量程）
测得1节干电池的电压是1.5V。 分别为3V和4.5V。 答：串联电池组两端的总电压等于各串联电池两端的电压之和
|
|
自 主 学 习
| |||
合 作 共 建
| |||
知 能 应 用
| |||
巩 固 小 结
| |||
诊 断 评 价 | |||
作业布置 与 预习提纲 | |||
课堂小结（略）
布置作业 （略） 板书设计 | 1、 什么是电压？电压的符号、单位、单位符号？ 2、 一节干电池的电压？人身安全电压？家庭电路的电压？ 3、 电压表的使用规则？ 4、 与电流表的区别？ 课后
（略） | ||
