初中物理粤沪版九年级上册14.3 欧姆定律的应用巩固练习

沪粤版物理九年级上册

14.3《欧姆定律的应用》课时练习

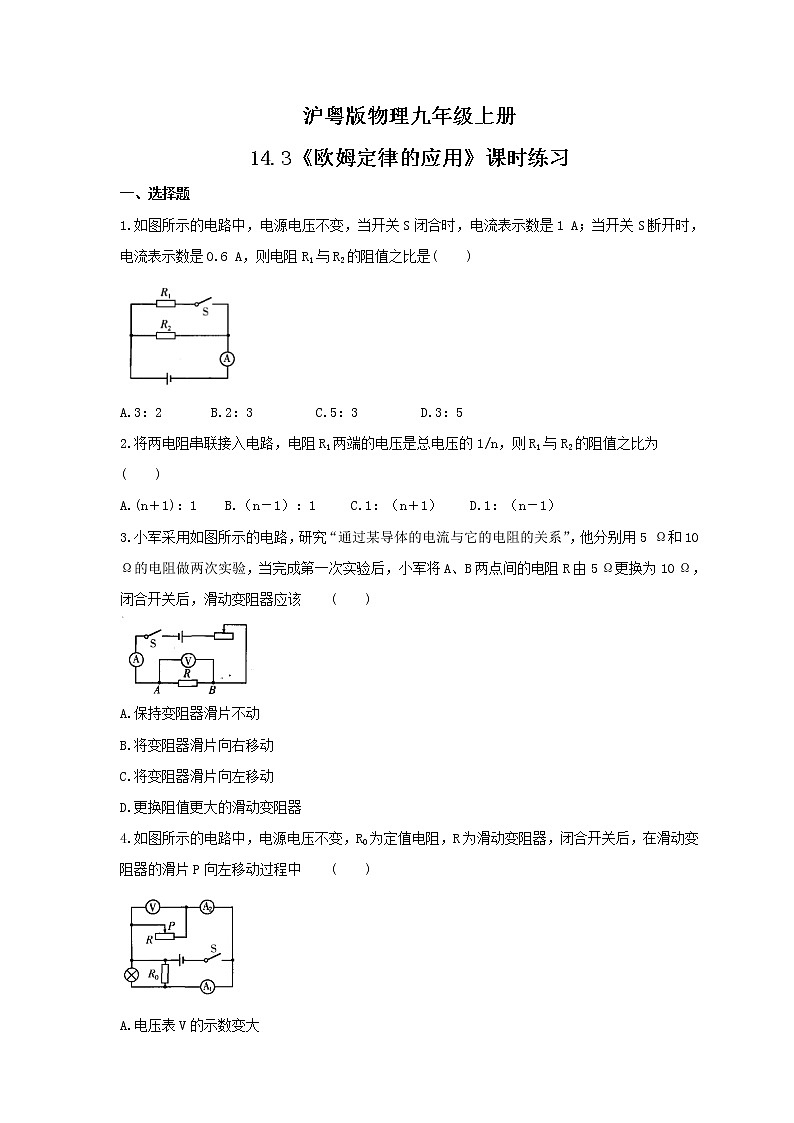

一、选择题

1.如图所示的电路中，电源电压不变，当开关S闭合时，电流表示数是1 A；当开关S断开时，电流表示数是0.6 A，则电阻R1与R2的阻值之比是(    )

A.3：2       B.2：3         C.5：3         D.3：5

2.将两电阻串联接入电路，电阻R1两端的电压是总电压的1/n，则R1与R2的阻值之比为    (    )

A.(n＋1)：1                  B.（n－1）：1     C.1：（n＋1）    D.1：（n－1）

3.小军采用如图所示的电路，研究“通过某导体的电流与它的电阻的关系”，他分别用5 Ω和10 Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5 Ω更换为10 Ω，闭合开关后，滑动变阻器应该    (    )

A.保持变阻器滑片不动

B.将变阻器滑片向右移动

C.将变阻器滑片向左移动

D.更换阻值更大的滑动变阻器

4.如图所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器，闭合开关后，在滑动变阻器的滑片P向左移动过程中    (    )

A.电压表V的示数变大

B.电流表A1的示数变大

C.电流表A，的示数变小

D.灯泡的亮度变小

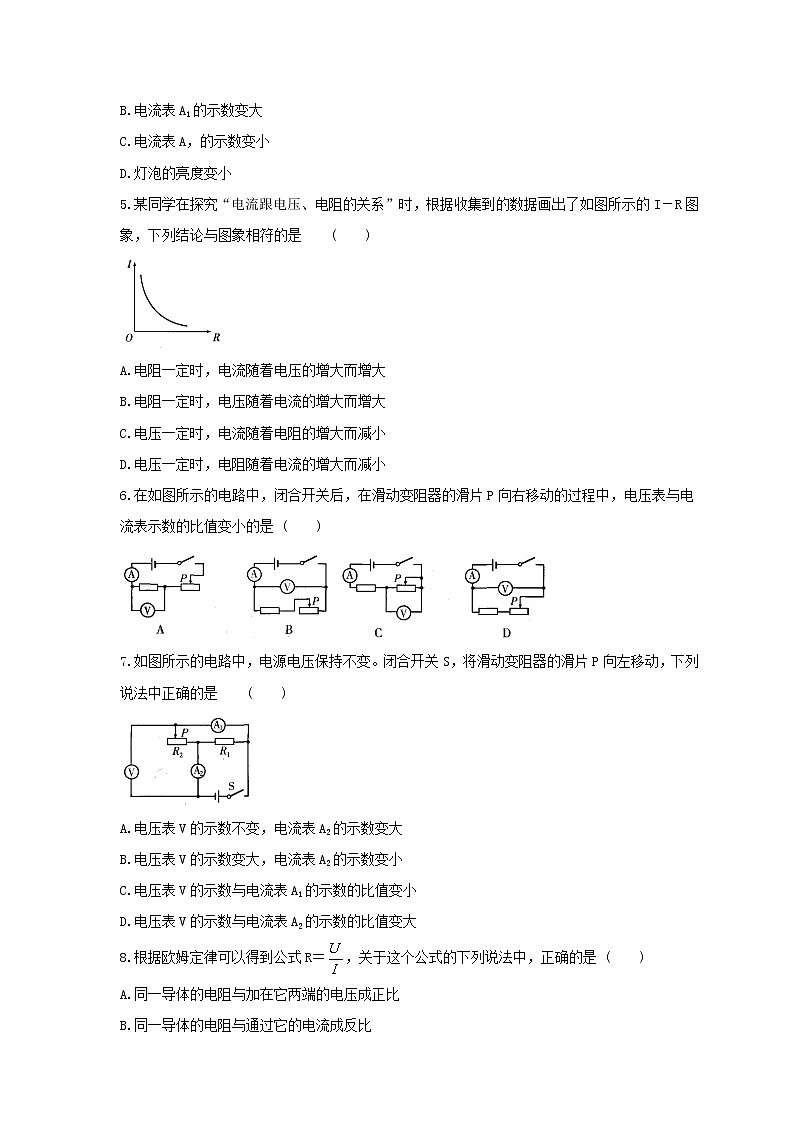

5.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I－R图象，下列结论与图象相符的是    (    )

A.电阻一定时，电流随着电压的增大而增大

B.电阻一定时，电压随着电流的增大而增大

C.电压一定时，电流随着电阻的增大而减小

D.电压一定时，电阻随着电流的增大而减小

6.在如图所示的电路中，闭合开关后，在滑动变阻器的滑片P向右移动的过程中，电压表与电流表示数的比值变小的是 (    )

7.如图所示的电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是    (    )

A.电压表V的示数不变，电流表A2的示数变大

B.电压表V的示数变大，电流表A2的示数变小

C.电压表V的示数与电流表A1的示数的比值变小

D.电压表V的示数与电流表A2的示数的比值变大

8.根据欧姆定律可以得到公式R＝，关于这个公式的下列说法中，正确的是 (    )

A.同一导体的电阻与加在它两端的电压成正比

B.同一导体的电阻与通过它的电流成反比

C.导体两端的电压为零时，导体的电阻也为零

D.同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变

二、填空题

9.将电阻R1、R2串联后接入电路时，电压之比U1：U2=3：5；现将它们并联后接入电路，则电流之比I1：I2=_______。

10.如图所示，电源电压保持不变，已知R1=2R2，当S1闭合、S2断开，甲、乙两表都是电流表时，两电表示数之比为_______；当S1、S2均闭合，甲、乙两表都是电压表时，两电表示数之比为_______。

11.如图所示，电压U恒定为8V，R1=12 Ω。滑动变阻器的滑片P从一端滑到另一端的过程中，电压表的示数从3V变到6V，则R2的阻值为_______Ω，滑动变阻器的最大阻值为_______Ω。

12.定值电阻R1和R2串联后，接在电压可调的电源两端，电路中的电流，随电源电压U变化关系的图象如图所示。已知R1=2 Ω，则R2=_______Ω。

13.张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U－I图象，则a的电阻值为_______Ω，将a、b串联在电压为3 V的电源上，电路中的电流为_______A。

14.如图所示的电路中，电源电压恒定不变，已知R1=3R2，当S1闭合、S2断开时，电压表和电流表示数分别U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别U2和I2，则U1：U2=_______，I1： I2=_______。

三、实验题

15.用伏安法测电阻的实验中，某同学连接了如图所示的电路（电路元件完好，接线柱接线牢固）。

(1)在未检查电路连线是否正确的情况下，闭合开关，调节变阻器滑片，电流表示数将_______，电压表示数将_______（发生变化／保持不变）。

(2)检查电路，发现有一处连接错误，请指出连接错误的导线是_______(a/b/c/d)。

(3)纠正错误后，闭合开关，测得几组数据如下表。

第三次实验时电流表示数如图所示，电流表的示数为_______A，待测电阻值为_______Ω。

(4)接下来将定值换成小灯泡接入电路，闭合开关后，小灯泡不亮，电流表无示数，电压表示数接近电源电压，出现这种故障的原因可能是_______。

四、计算题

16.在如图所示的电路中，电源电压为6V且不变，滑动变阻器上标有“20Ω 2A”字样，闭合开关S，移动滑片P到某一位置时，电流表A1、A2的示数分别为0.8 A和0.2 A。求：

(1)滑动变阻器R2接入电路的阻值。

(2)在移动滑片P的过程中，电流表A1中的最小电流。

参考答案

1.答案为：A

2.答案为：D

3.答案为：B

4.答案为：C

5.答案为：C

6.答案为：B

7.答案为：D

8.答案为：D

9.答案为：5：3

10.答案为：2：3  3：1

11.答案为：4  16

12.答案为：4

13.答案为：10  0.2

14.答案为：1：1  4：3

15.答案为：

(1)发生变化  保持不变

(2)d

(3)0.18  15.2

(4)小灯泡灯丝断路

16.答案为：(1)10 Ω  (2)0.5 A
