物理第3节 串联和并联同步达标检测题
展开
这是一份物理第3节 串联和并联同步达标检测题，共5页。试卷主要包含了3《串联和并联》课时练习，图中的电路图和实物图相对应的是，如图所示，闭合开关，两灯均不亮，5A，通过小灯泡L2的电流为0等内容，欢迎下载使用。

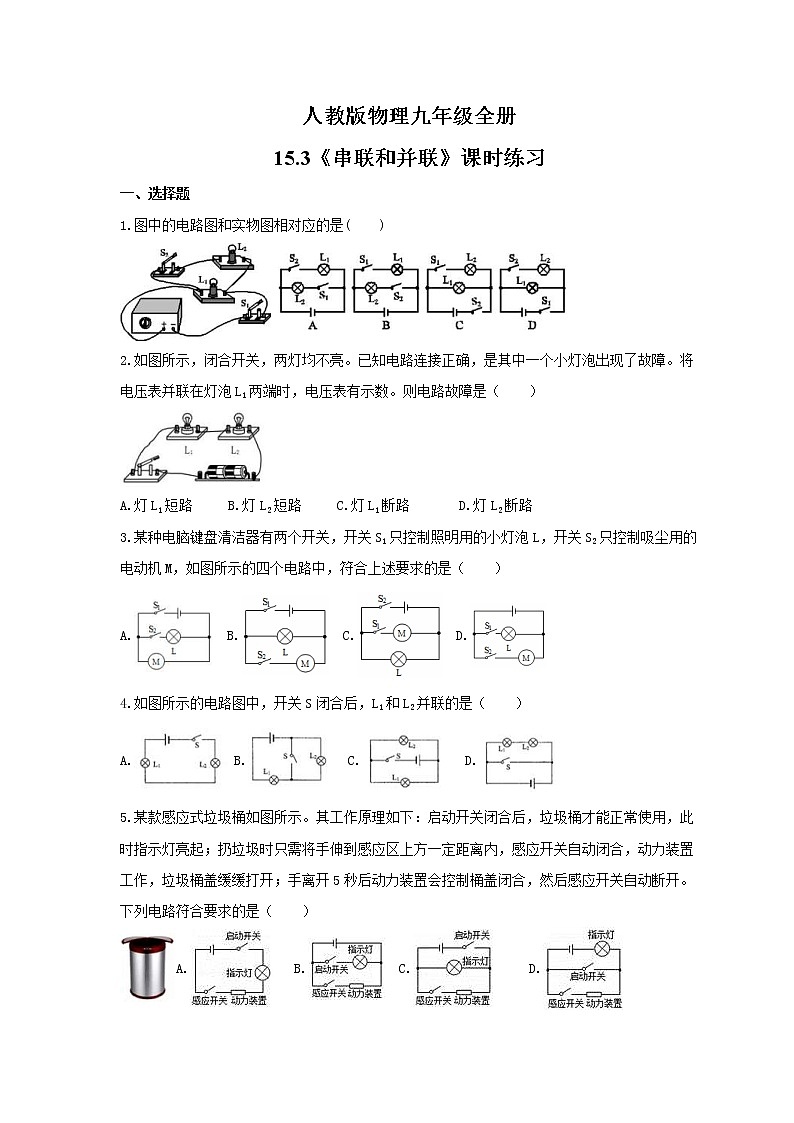

一、选择题
1.图中的电路图和实物图相对应的是( )
2.如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（ ）
A.灯L1短路 B.灯L2短路 C.灯L1断路 D.灯L2断路
3.某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，如图所示的四个电路中，符合上述要求的是（ ）
A. B. C. D.
4.如图所示的电路图中，开关S闭合后，L1和L2并联的是（ ）
A. B. C. D.
5.某款感应式垃圾桶如图所示。其工作原理如下：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关自动断开。下列电路符合要求的是（ ）
A. B. C. D.

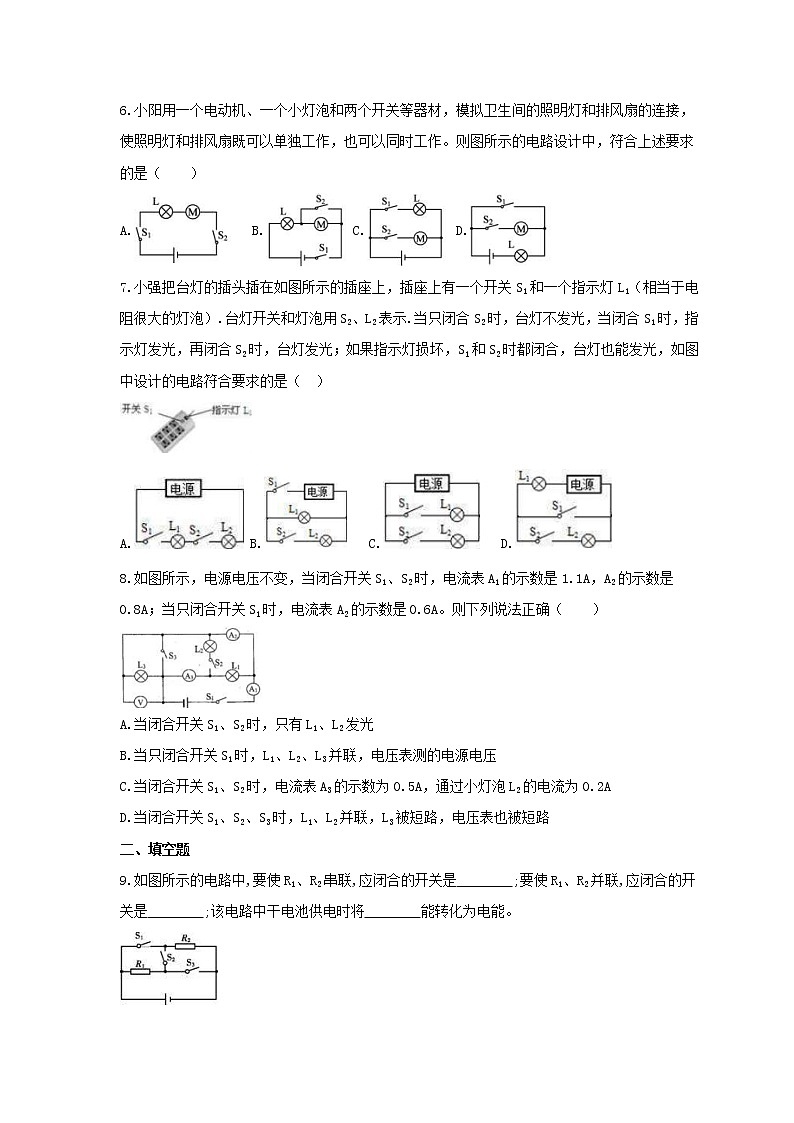

6.小阳用一个电动机、一个小灯泡和两个开关等器材，模拟卫生间的照明灯和排风扇的连接，使照明灯和排风扇既可以单独工作，也可以同时工作。则图所示的电路设计中，符合上述要求的是（ ）
A. B. C. D.
7.小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）.台灯开关和灯泡用S2、L2表示.当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（ ）
A. B. C. D.
8.如图所示，电源电压不变，当闭合开关S1、S2时，电流表A1的示数是1.1A，A2的示数是0.8A；当只闭合开关S1时，电流表A2的示数是0.6A。则下列说法正确（ ）
A.当闭合开关S1、S2时，只有L1、L2发光
B.当只闭合开关S1时，L1、L2、L3并联，电压表测的电源电压
C.当闭合开关S1、S2时，电流表A3的示数为0.5A，通过小灯泡L2的电流为0.2A
D.当闭合开关S1、S2、S3时，L1、L2并联，L3被短路，电压表也被短路
二、填空题
9.如图所示的电路中,要使R1、R2串联,应闭合的开关是 ;要使R1、R2并联,应闭合的开关是 ;该电路中干电池供电时将 能转化为电能。
10.如图所示，某城市安装一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过。按钮相当于电路中的 ；红灯和绿灯是 联的。红绿灯实际上是发光二极管，它是由 材料制成的。
11.如图所示，当S1、S2断开时，能亮的灯是 ，它们是 联的，当S1、S2闭合时，能亮的灯是 ，它们是 联的，当S1闭合，S2断开时，能亮的灯是 。
12.如图所示，只闭合S1，电阻R1R2组成 电路，断开S1闭合S2S3，电阻R1R2组成 电路，同时闭合S1S3，电路会形成 .
13.如图所示的电路中，要使两灯串联，应闭合开关 ；要使两灯并联，应闭合开关 ；为使电路安全，绝不能同时闭合开关 。
14.如图所示电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，则甲表是_______表，乙表是_________表。
三、作图题
15.请在图中用笔画线代替导线连接电路。要求：两灯并联，开关S同时控制两盏灯泡。
四、实验题
16.如图，把两个小灯泡串联接入电路研究串联电路特点.
（1）在连接电路时，开关必须 ；开关闭合并且两灯都发光时，取下其中一个灯，可观察到 现象；
（2）在串联的两个小灯电路中再串联一个小灯，闭合开关后可观察到 现象；
（3）以上两个现象都说明了串联电路各用电器 （选填“相互影响”或“不相互影响”）这一特点；
（4）开关闭合并且两灯都发光时，使其中一个灯泡短路，可观察到被短路的灯泡 ，另一个灯泡的亮度 .（选填“变亮”、“变暗”、“不亮”、“不变”）
（5）实验中，选择两个小灯泡的规格应该是 的（填“相同”或“不相同”）.
（6）下表是某同学据如图所示的电路图进行实验，测得A、B、C三点的电流值：
指出上述表格所记录的数据中，明显错误的数值是 ，造成错误的原因是 .
参考答案
1.答案为：D；
2.答案为：C
3.答案为：D
4.答案为：C
5.答案为：C。
6.答案为：C
7.答案为：B
8.答案为：C
9.答案为：S2 S1、S3 化学
10.答案为：开关；并；半导体。
（1）电路是指用导线把电源、用电器、开关连接起来组成的电流路径；
（2）并联电路可以使几个用电器在工作时互不影响，而交通指示灯工作状态总是不一致，并且互不影响，所以是并联电路；
（3）二极管是由半导体做成的器件，它具有单向导电性。二极管是由P型半导体和N型半导体组成的，这两种半导体相互接触时，其交接区域称为PN结，PN结具有单向导电性。
11.答案为：L1 L3 串 L2 L3 并 L3
12.答案为：并联，短路.
13.答案为：S3 S1、S2 S1、S3
14.答案为：电流 电流
15.如图所示：
16.（1）断开 、另一灯熄灭；(2) 原来两灯变暗；（3）影响；
（4）不亮、变亮；（5）不相同；（6）1.5、读错量程；
