人教版九年级全册第2节 电流和电路随堂练习题

这是一份人教版九年级全册第2节 电流和电路随堂练习题，共4页。试卷主要包含了如图所示，电路连接正确的是，图中的电路图正确的是等内容，欢迎下载使用。

1．关于电流的形成，下列说法中正确的是( )
A．只有正电荷定向移动才能形成电流
B．只有负电荷定向移动才能形成电流
C．只要导体中有电荷就能形成电流
D．金属中的电流是自由电子定向移动形成的
2．如图所示是宾馆的房卡，当客人进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．从物理学的角度分析，房卡的作用相当于电路中的( )
A．开关B．导线C．电源D．用电器
3．如图所示，电路连接正确的是( )
4．图中的电路图正确的是( )
5．避雷针的尖端不断地向空中释放电子，则避雷针中的电流方向是从________流向________．(填“空中”或“大地”)
6．在电路中提供电能的是________，消耗电能的是用电器．如图所示的电路，用导线把一个小灯泡和开关连接起来，要使灯泡发光，必须在a、b之间接入________，还需要________．

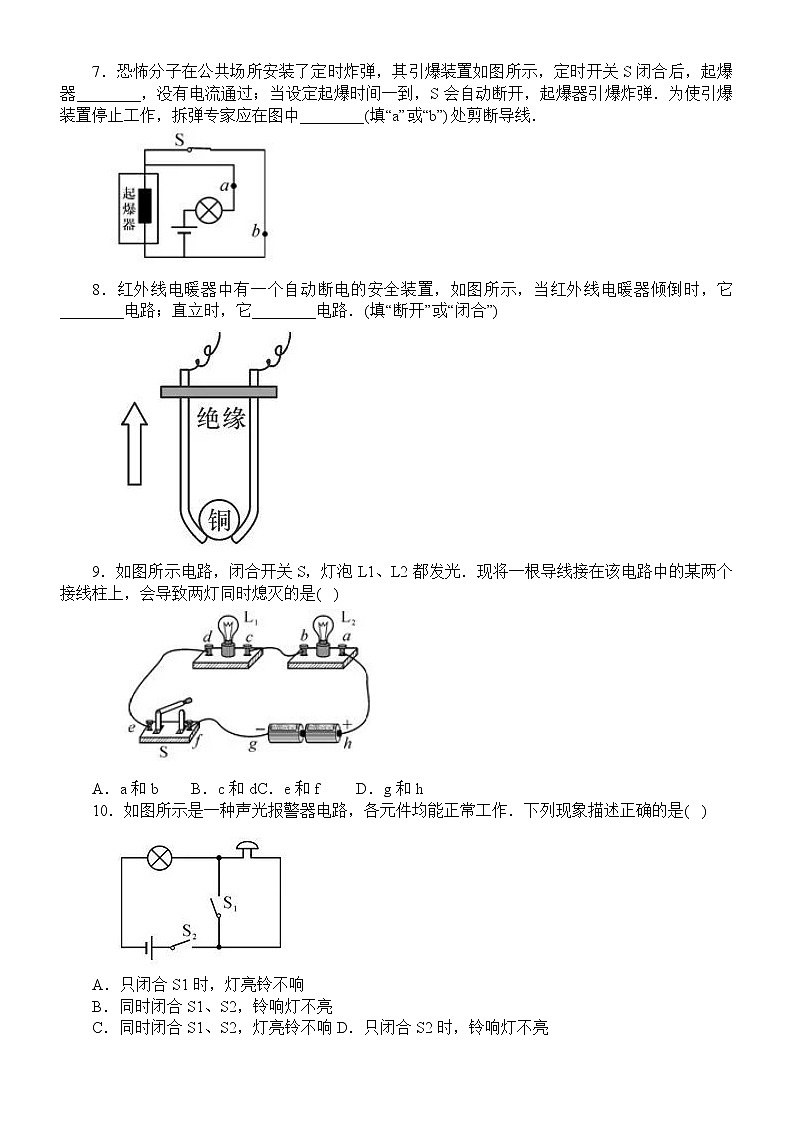

7．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，定时开关S闭合后，起爆器________，没有电流通过；当设定起爆时间一到，S会自动断开，起爆器引爆炸弹．为使引爆装置停止工作，拆弹专家应在图中________(填“a”或“b”)处剪断导线．
8．红外线电暖器中有一个自动断电的安全装置，如图所示，当红外线电暖器倾倒时，它________电路；直立时，它________电路．(填“断开”或“闭合”)

9．如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是( )
A．a和b B．c和dC．e和f D．g和h
10．如图所示是一种声光报警器电路，各元件均能正常工作．下列现象描述正确的是( )
A．只闭合S1时，灯亮铃不响
B．同时闭合S1、S2，铃响灯不亮
C．同时闭合S1、S2，灯亮铃不响D．只闭合S2时，铃响灯不亮
11．如图所示的电路是最简单的电路．下面说法正确的是( )
A．此时的电路是通路
B．开关闭合后会发生短路
C．开关闭合后，电流由电源正极流出，经开关、灯泡后，回到电源负极
D．若开关接在电源负极与灯泡之间，开关不起作用
12．如图所示，将小灯泡与电池相接，闭合开关后，灯泡发光，则通过灯泡中电流方向是________，灯丝中电子的定向移动方向是________．(填“由A到B”或“由B到A”)
13．对于灯泡来说，电流在灯丝中无论沿什么方向流动，都能发光．但是二极管只能让一个方向的电流流过它(即单向导电性，二极管的符号类似一个箭头，电流方向与箭头方向相同时，电流才能通过)．如图所示灯泡发光，请在图中标出电池的“＋”“－”极和电流的方向．
14．画出如图所示的实物电路对应的电路图．
附：参考答案
1．D 2.A 3.C 4.D
5.空中 大地 6.电源 电源 闭合开关
7.短路 a 8.断开 闭合
9．D 10.C 11.C
12.由B到A 由A到B
13.
14.
