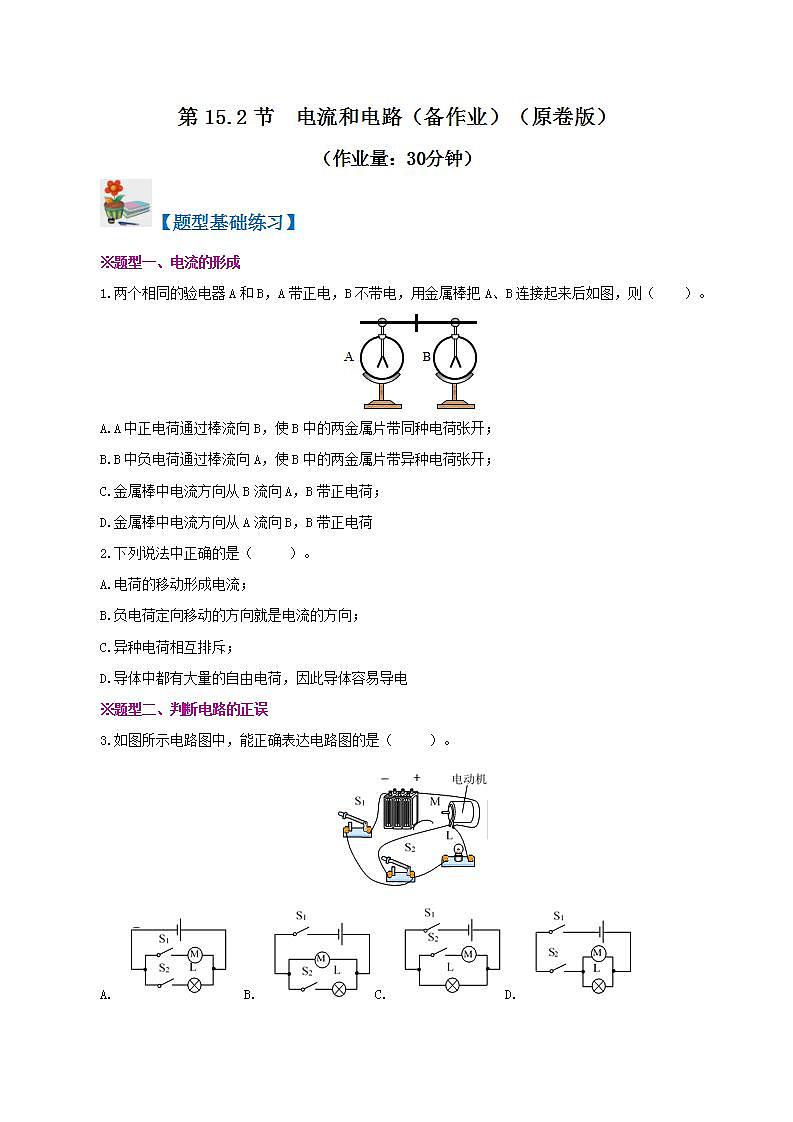

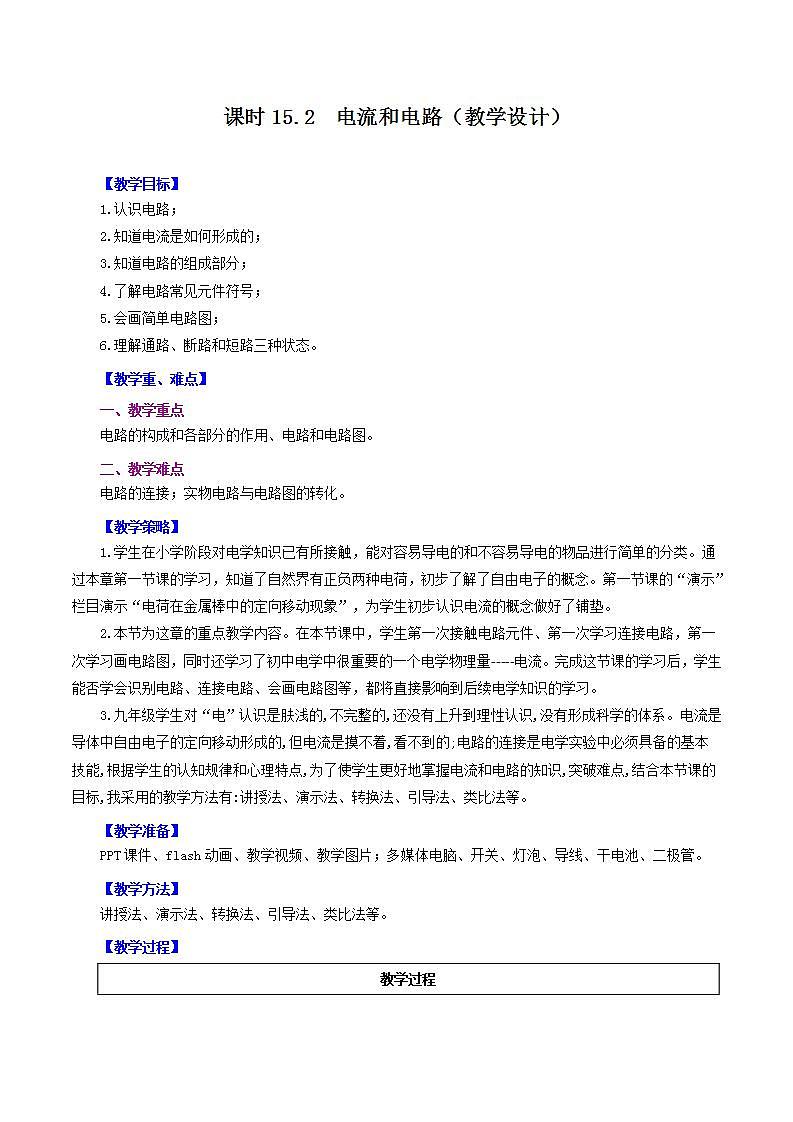

第15.2节  电流和电路（备作业）（原卷版）

（作业量：30分钟）

【题型基础练习】

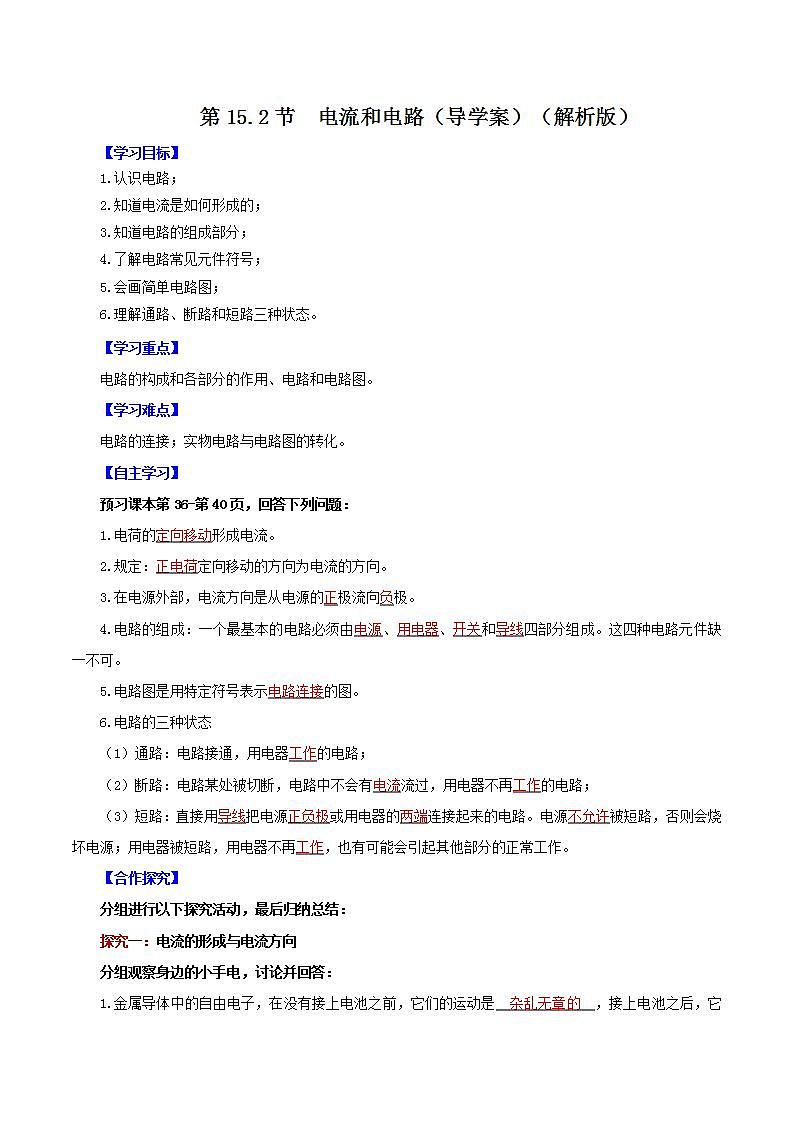

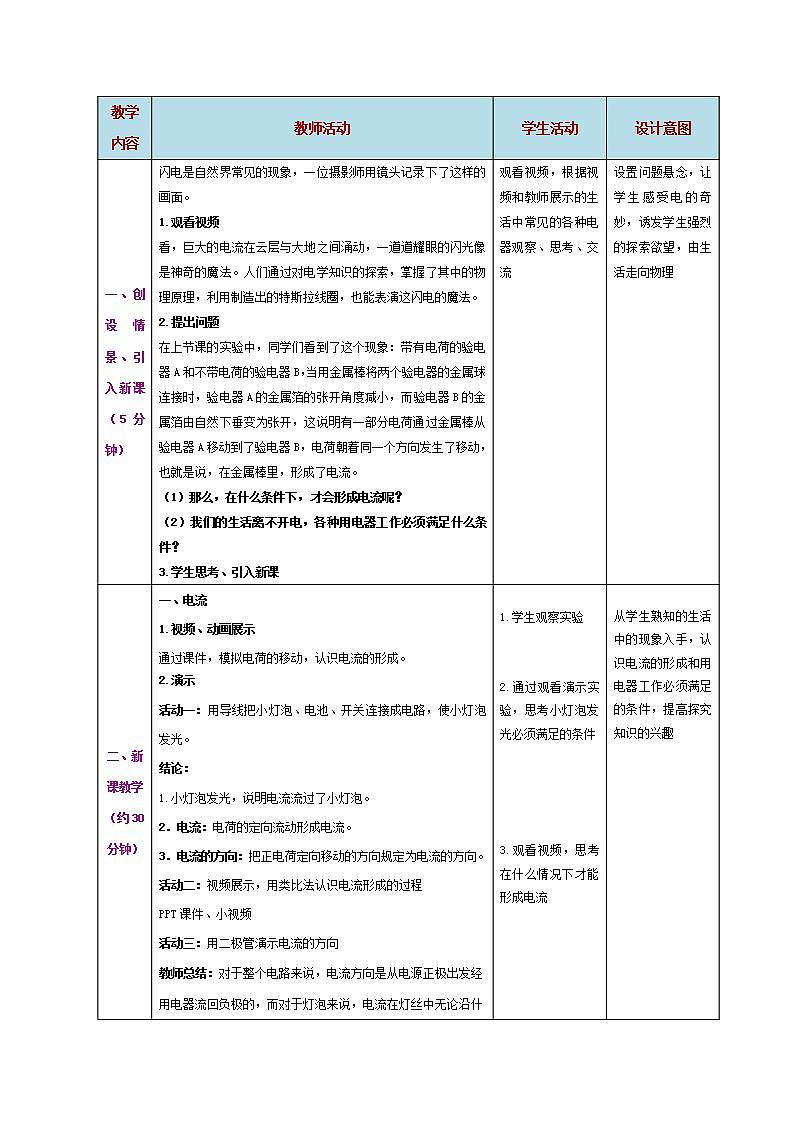

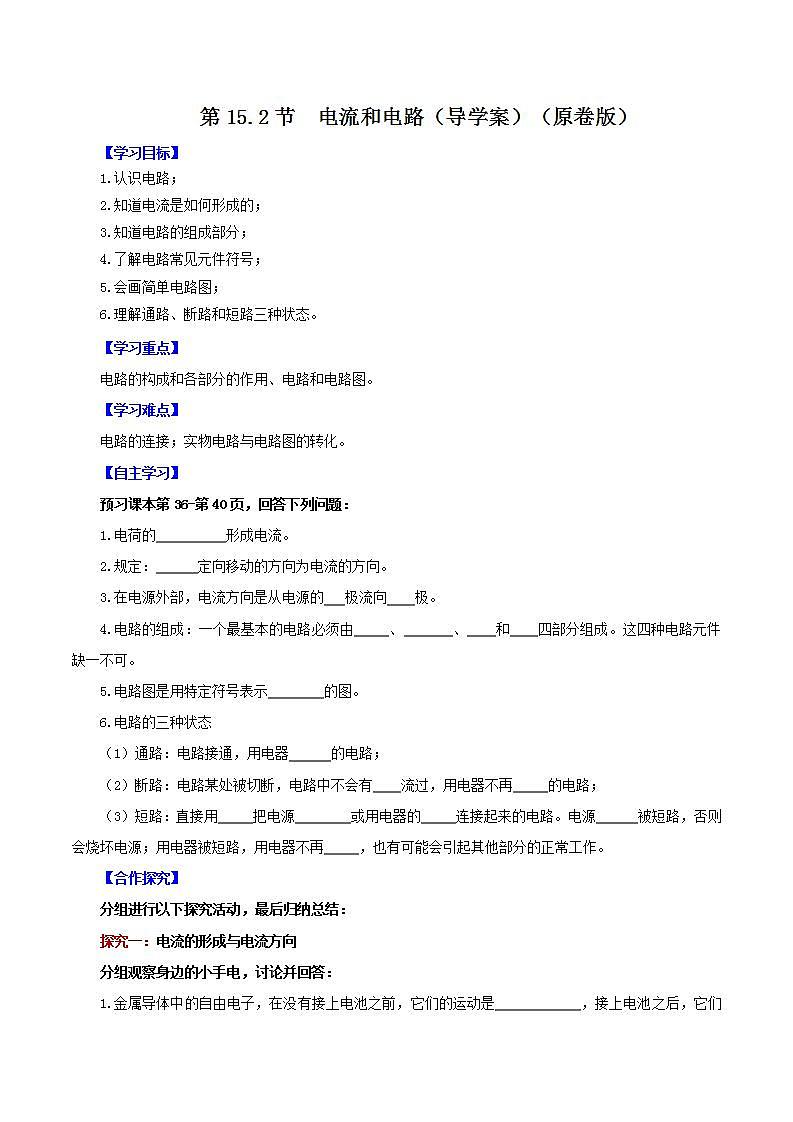

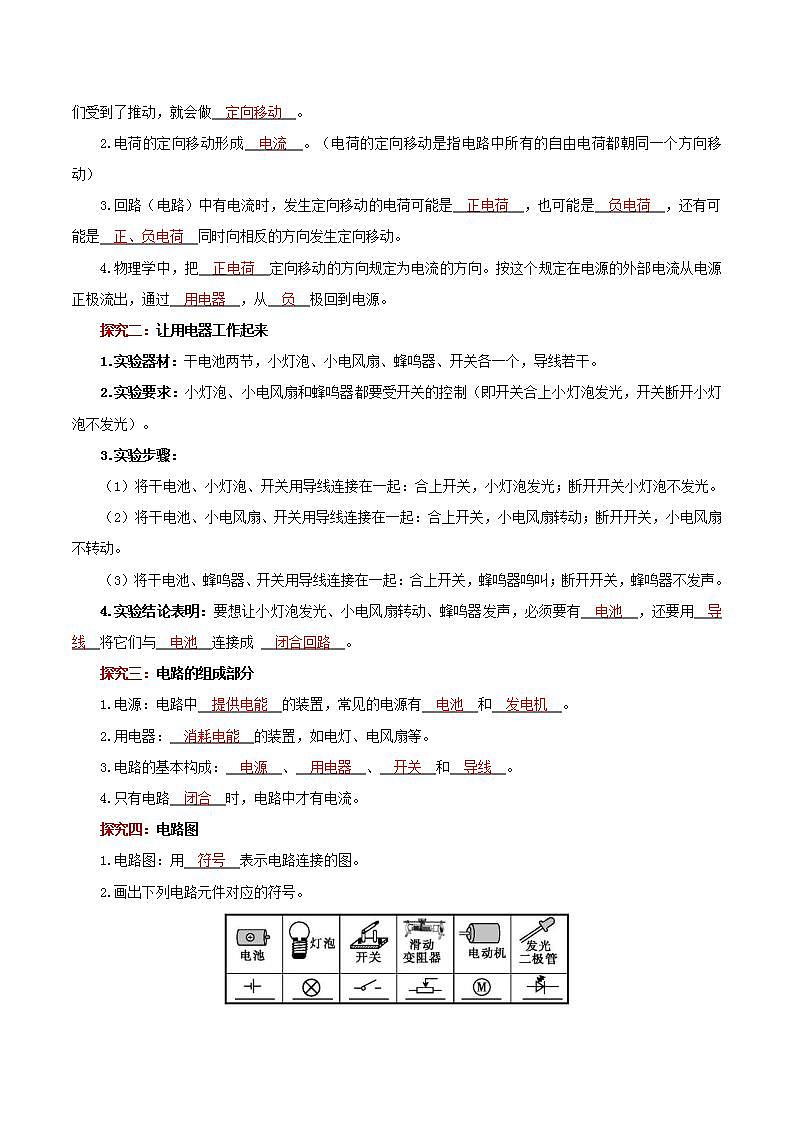

※题型一、电流的形成

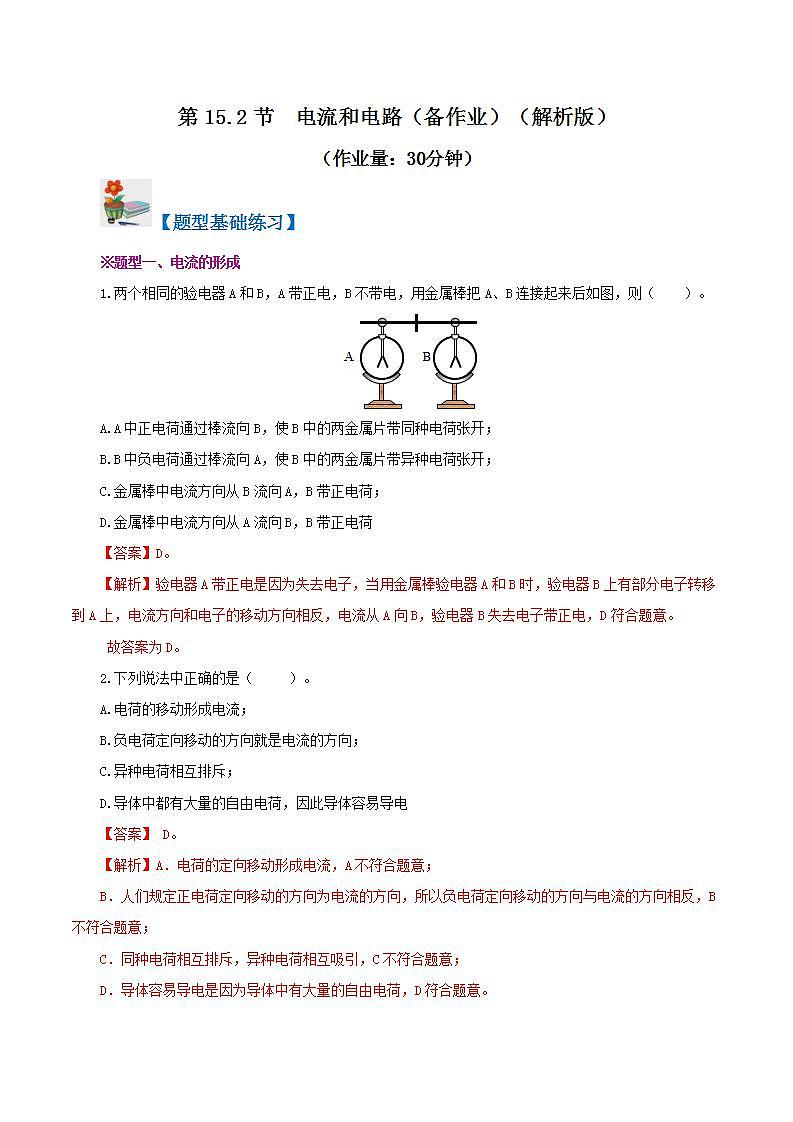

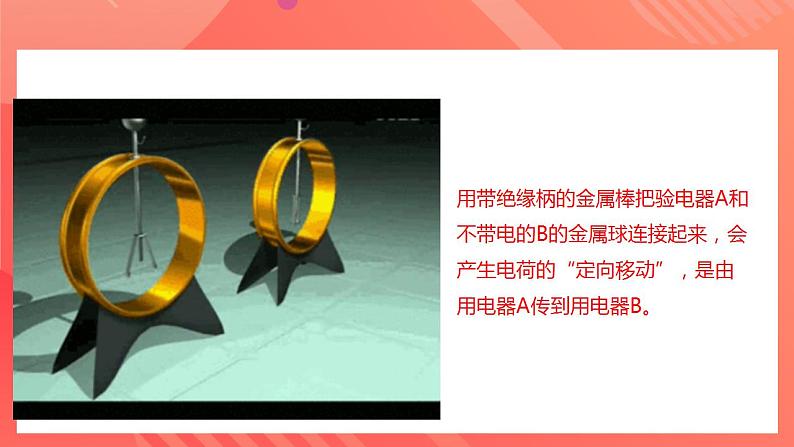

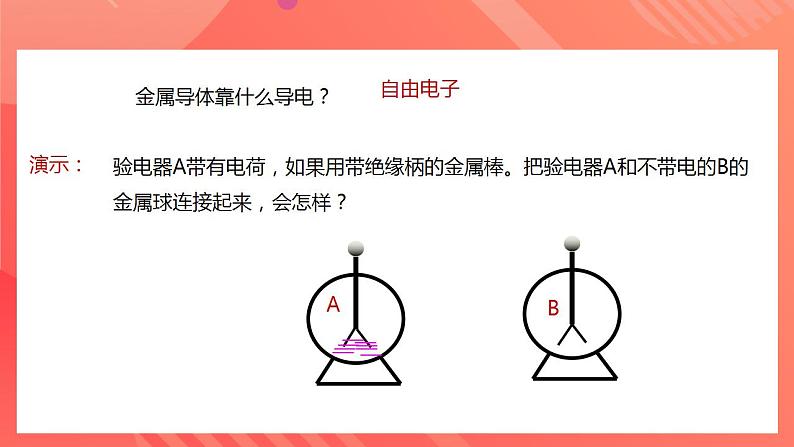

1.两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（   ）。

A.A中正电荷通过棒流向B，使B中的两金属片带同种电荷张开；

B.B中负电荷通过棒流向A，使B中的两金属片带异种电荷张开；

C.金属棒中电流方向从B流向A，B带正电荷；

D.金属棒中电流方向从A流向B，B带正电荷

2.下列说法中正确的是（   ）。

A.电荷的移动形成电流；

B.负电荷定向移动的方向就是电流的方向；

C.异种电荷相互排斥；

D.导体中都有大量的自由电荷，因此导体容易导电

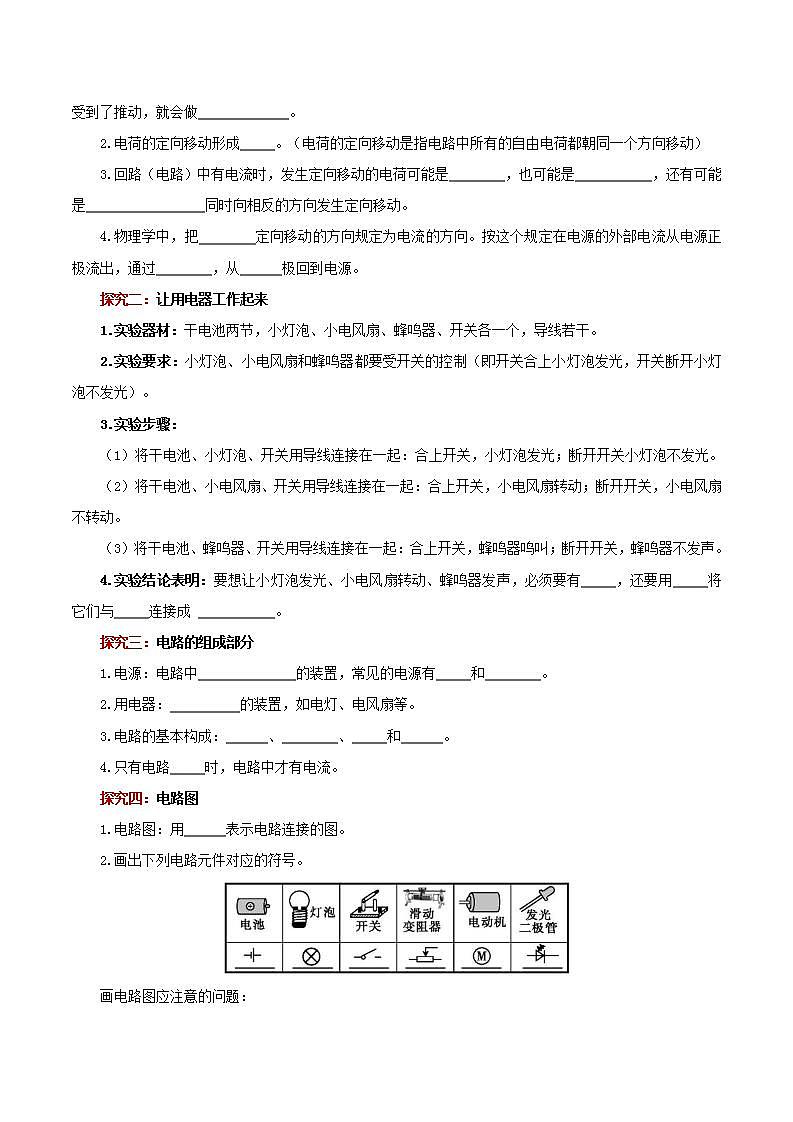

※题型二、判断电路的正误

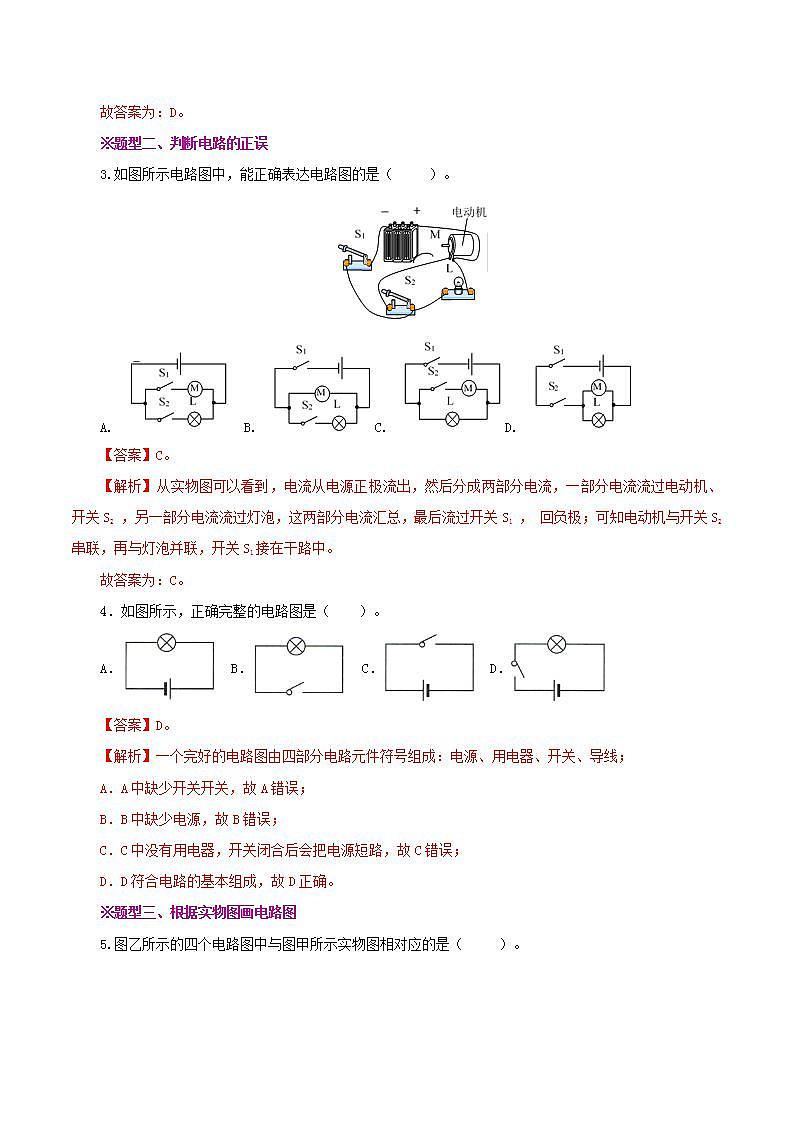

3.如图所示电路图中，能正确表达电路图的是（   ）。

A.  B. C. D.

4．如图所示，正确完整的电路图是（    ）。

A．  B．  C．  D．

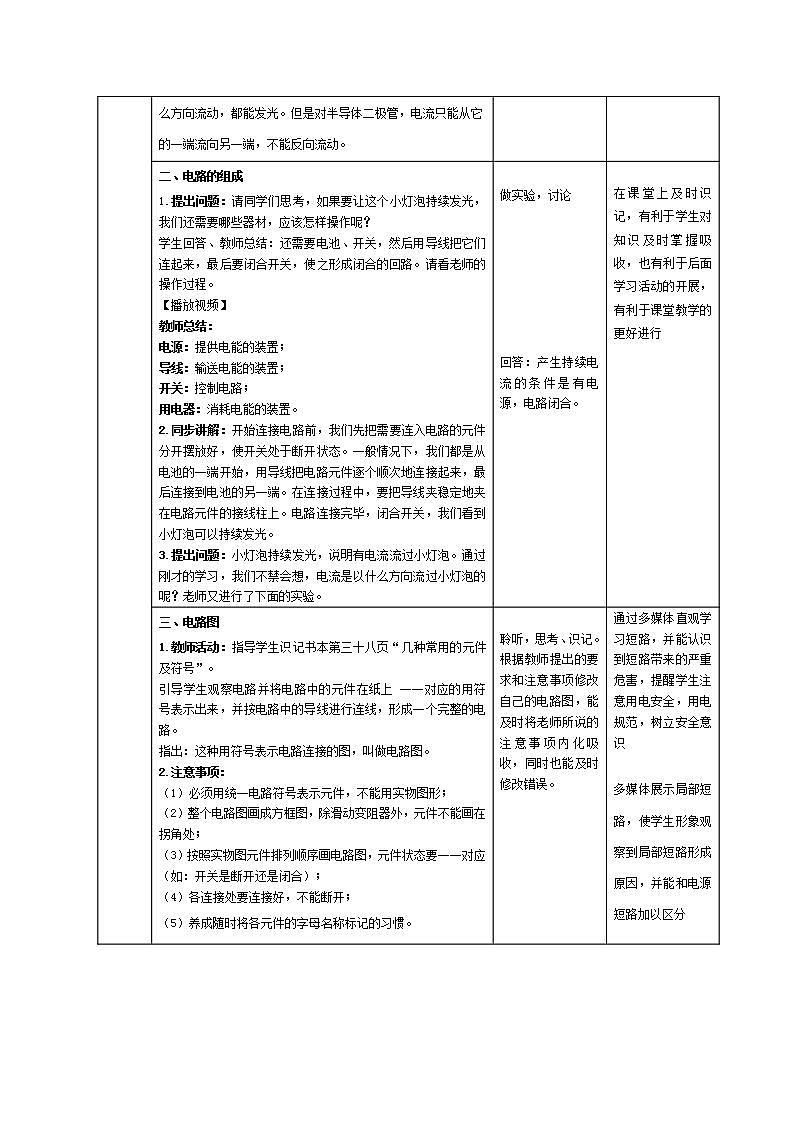

※题型三、根据实物图画电路图

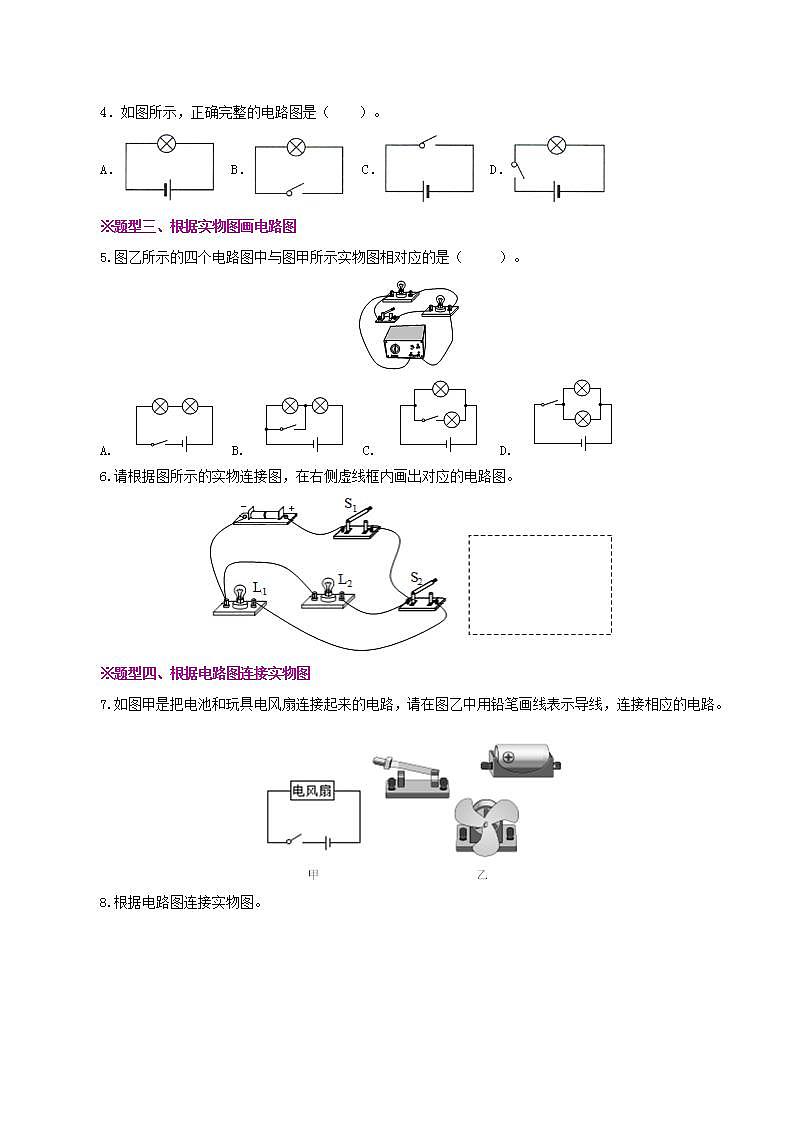

5.图乙所示的四个电路图中与图甲所示实物图相对应的是（   ）。

A.   B.   C.   D.

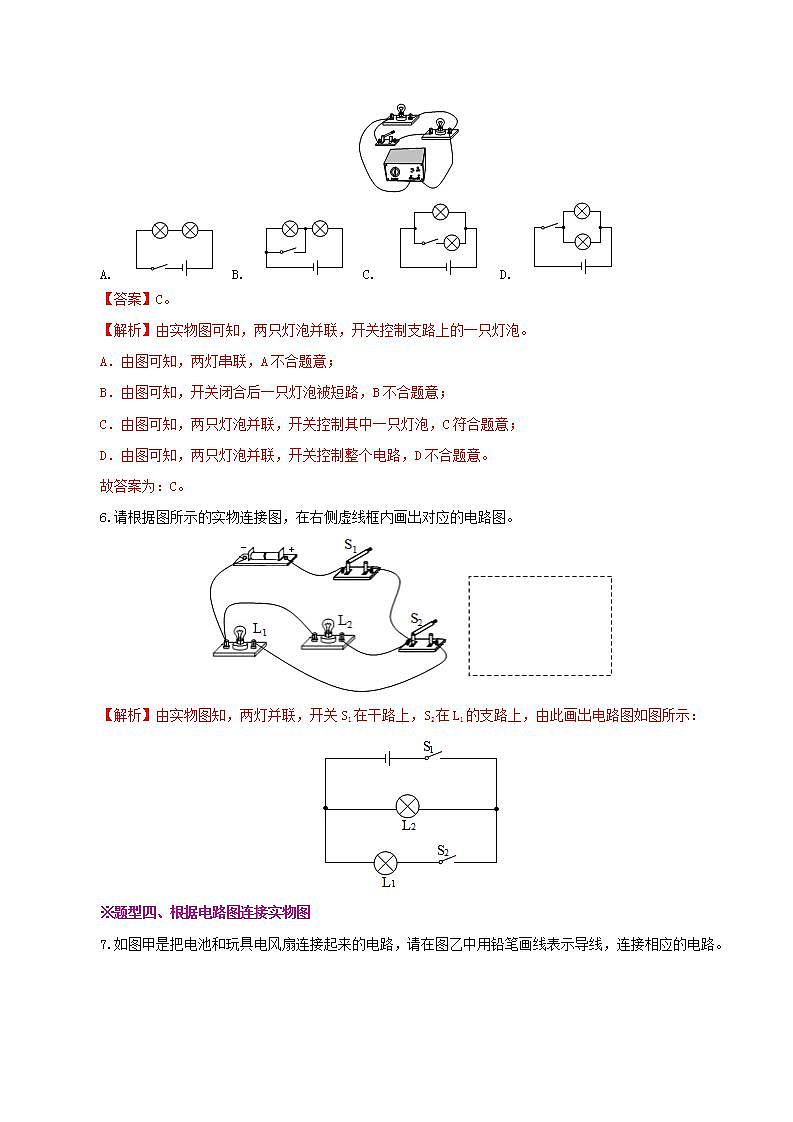

6.请根据图所示的实物连接图，在右侧虚线框内画出对应的电路图。

※题型四、根据电路图连接实物图

7.如图甲是把电池和玩具电风扇连接起来的电路，请在图乙中用铅笔画线表示导线，连接相应的电路。

8.根据电路图连接实物图。

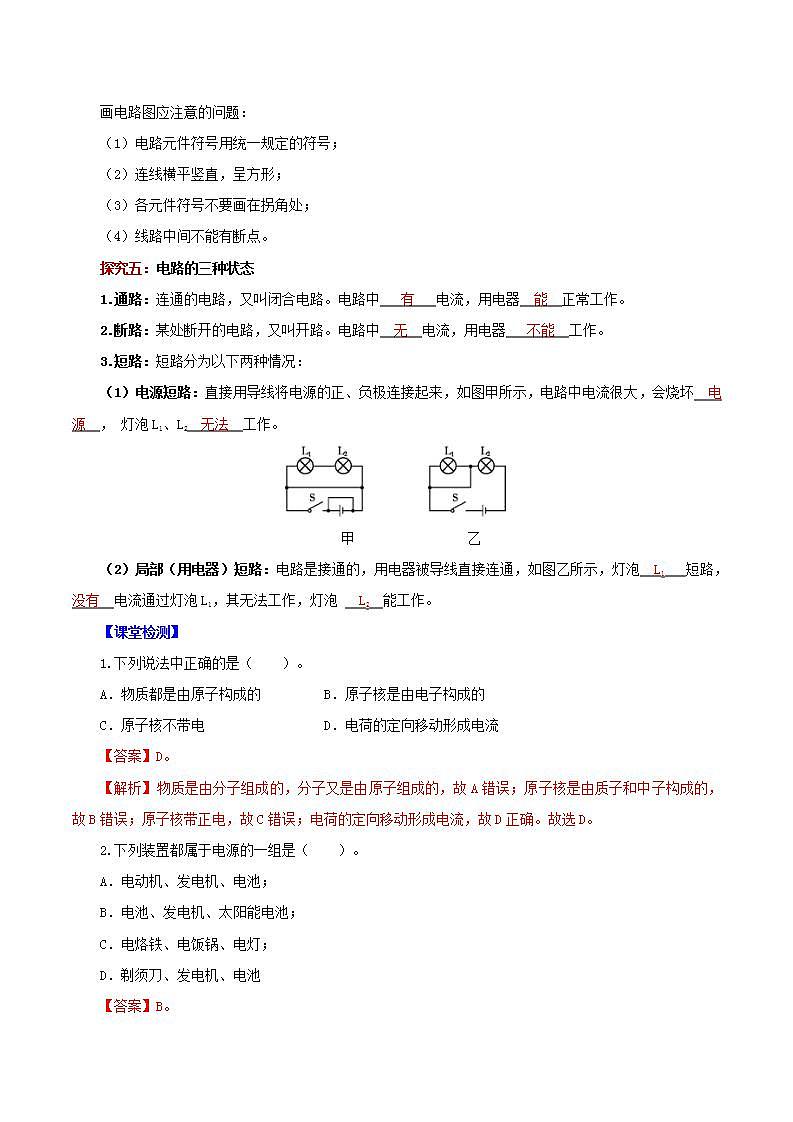

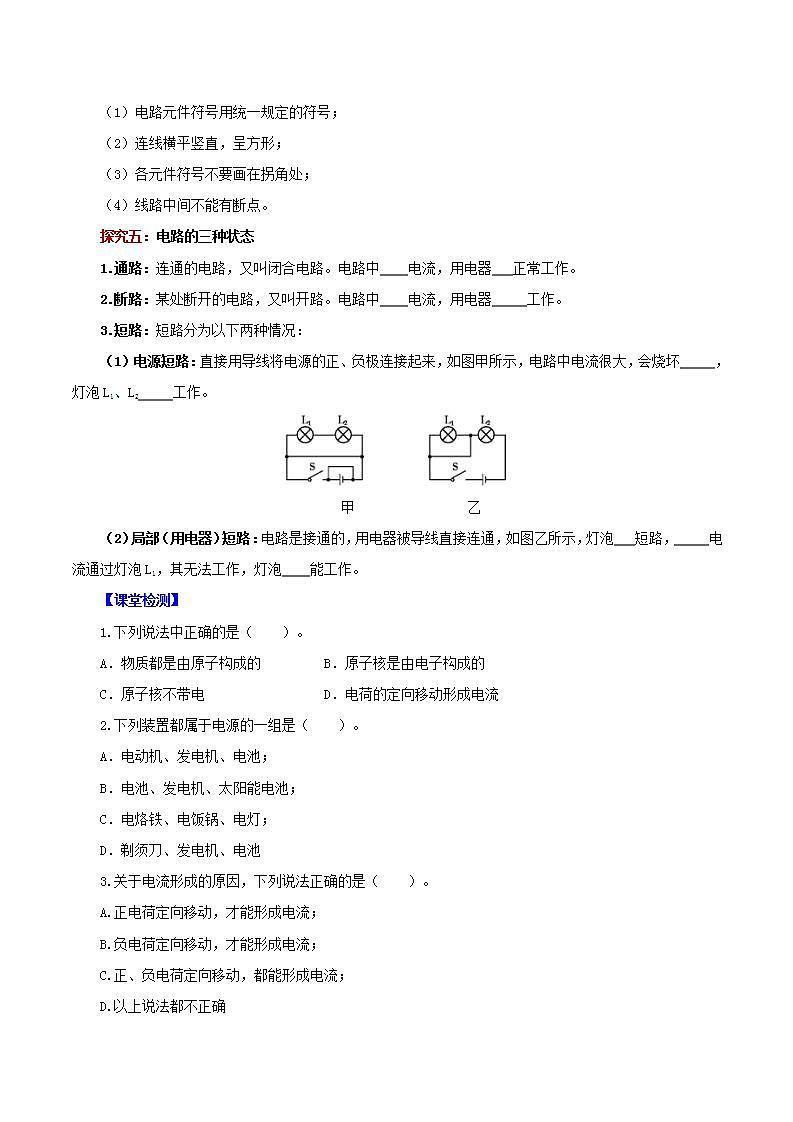

※题型五、电路的三种状态

9．如图所示的四个实物图，若将开关S闭合，会发生短路的电路是（  ）。

A． B．C． D．

10.对如图所示的三个电路，状态判断正确的是（  ）。

A. 甲断路、乙短路、丙通路；   B. 甲通路、乙短路、丙短路；

C. 甲断路、乙通路、丙短路；   D. 甲短路、乙断路、丙通路

11.如图所示的电路，当开关S1、S2都断开时的电路叫    ；当开关S1闭合、S2断开时的电路叫    ；当开关S1、S2都闭合时的电路叫    ；当开关S2闭合、S1断开时的电路叫    。

【巩固提高练习】

12．关于电流的成因，下列说法正确的是（  ）。

A．只有电子的定向移动才能形成电流；

B．只有正电荷的定向移动才能形成电流；

C．只有正负电荷同时定向移动才能形成电流；

D．金属导体中的电流是电子定向移动形成的

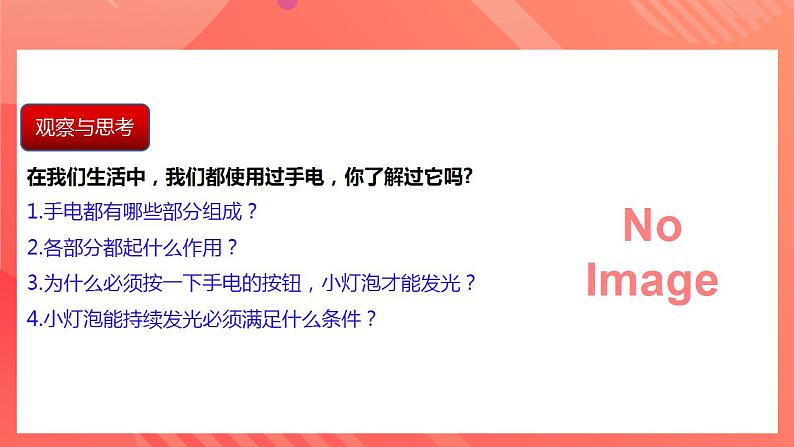

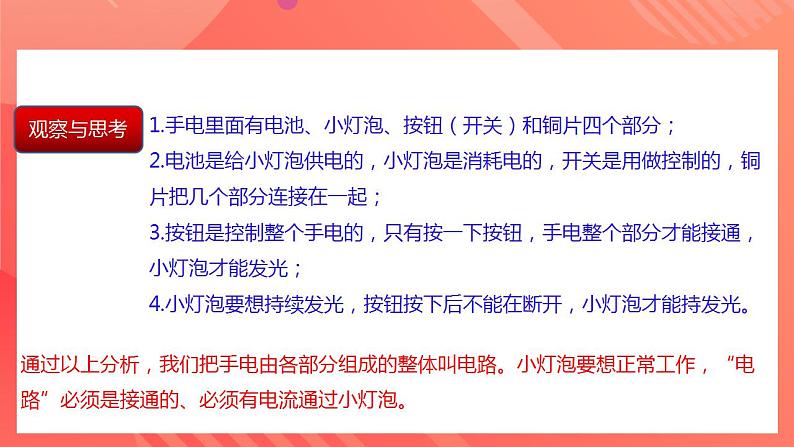

13．关于完整电路的组成,下列说法正确的是(    )。

A．有电源、开关、用电器就可以组成电路；

B．有电源、用电器、导线就可以组成电路；

C．有用电器、开关、导线就可以组成电路；

D．有电源、用电器、开关、导线就可以组成电路

14．如图所示的箭头表示电流方向，其中正确的是（  ）。

A.B.C.D.

15.如图所示的四个电路中，开关S闭合后会发生短路的电路是（   ）。

A. B. C.  D.

16．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，灯L1和灯L2均已发光。则当闭合开关时，下列说法正确的是（   ）。

A．L1熄灭，L2熄灭    B．L1发光，L2熄灭    C．L1发光，L2发光    D．L1熄灭，L2发光

17．如图所示的实物电路，关于它的电路图画法正确的是（   ）。

A． B．  C．  D．
