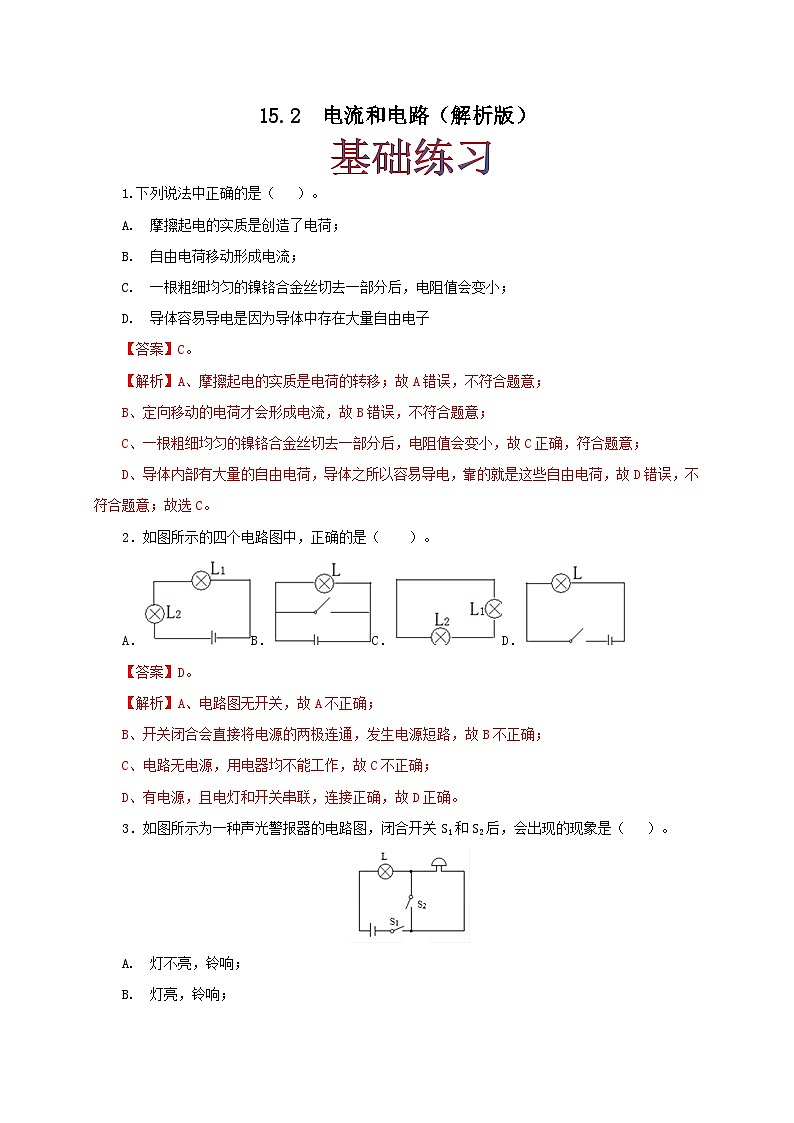

15.2 电流和电路（解析版）

1.下列说法中正确的是（  ）。
A. 摩擦起电的实质是创造了电荷；
B. 自由电荷移动形成电流；
C. 一根粗细均匀的镍铬合金丝切去一部分后，电阻值会变小；
D. 导体容易导电是因为导体中存在大量自由电子
【答案】C。
【解析】A、摩擦起电的实质是电荷的转移；故A错误，不符合题意；
B、定向移动的电荷才会形成电流，故B错误，不符合题意；
C、一根粗细均匀的镍铬合金丝切去一部分后，电阻值会变小，故C正确，符合题意；
D、导体内部有大量的自由电荷，导体之所以容易导电，靠的就是这些自由电荷，故D错误，不符合题意；故选C。
2．如图所示的四个电路图中，正确的是（　　）。
A．B．C．D．
【答案】D。
【解析】A、电路图无开关，故A不正确；
B、开关闭合会直接将电源的两极连通，发生电源短路，故B不正确；
C、电路无电源，用电器均不能工作，故C不正确；
D、有电源，且电灯和开关串联，连接正确，故D正确。
3．如图所示为一种声光警报器的电路图，闭合开关S1和S2后，会出现的现象是（  ）。

A. 灯不亮，铃响；
B. 灯亮，铃响；
C. 灯不亮，铃不响；
D. 灯亮，铃不响
【答案】D。
【解析】当开关S1和S2都闭合时，电铃被导线短路没有电流通过所以不响，电路中只有灯泡连入，可以发光。故选D。

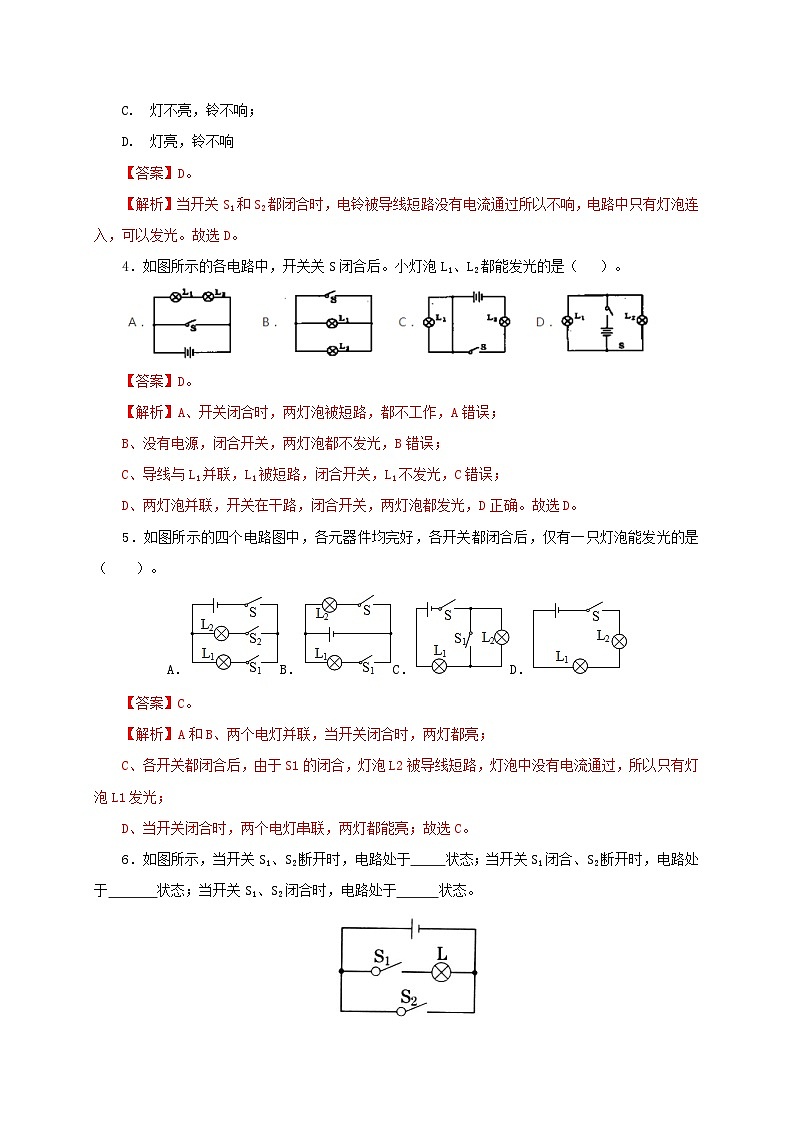

4．如图所示的各电路中，开关关S闭合后。小灯泡L1、L2都能发光的是（ ）。

【答案】D。
【解析】A、开关闭合时，两灯泡被短路，都不工作，A错误；
B、没有电源，闭合开关，两灯泡都不发光，B错误；
C、导线与L1并联，L1被短路，闭合开关，L1不发光，C错误；
D、两灯泡并联，开关在干路，闭合开关，两灯泡都发光，D正确。故选D。
5．如图所示的四个电路图中，各元器件均完好，各开关都闭合后，仅有一只灯泡能发光的是（　　）。
A．B．C．D．
【答案】C。
【解析】A和B、两个电灯并联，当开关闭合时，两灯都亮；
C、各开关都闭合后，由于S1的闭合，灯泡L2被导线短路，灯泡中没有电流通过，所以只有灯泡L1发光；
D、当开关闭合时，两个电灯串联，两灯都能亮；故选C。
6．如图所示，当开关S1、S2断开时，电路处于 状态；当开关S1闭合、S2断开时，电路处于 状态；当开关S1、S2闭合时，电路处于 状态。

【答案】开路，通路，短路。
【解析】当开关S1，S2都断开时，电路中没有电流，电路处于开路状态；
当S1闭合，S2断开时，电路中有电流通过灯泡，处于通路状态；
当开关S1，S2都闭合时，导线直接连接电源的两端，电路处于短路状态。
故答案为：开路，通路，短路。

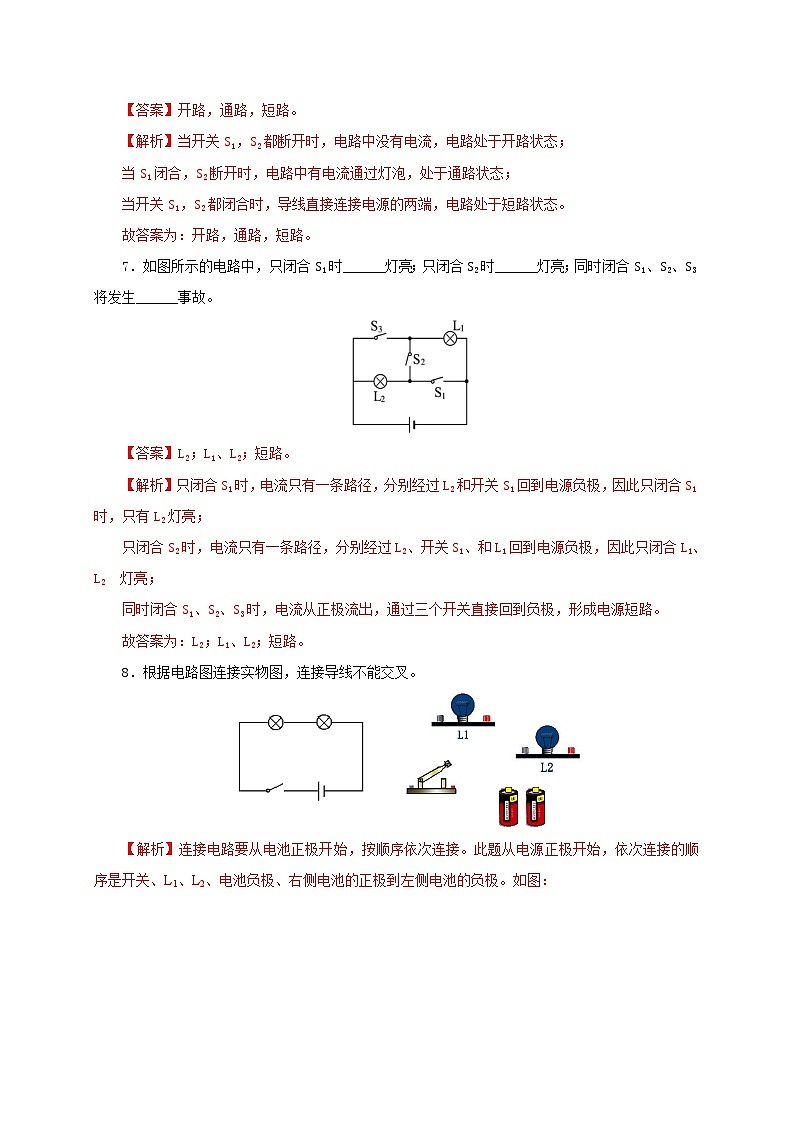

7．如图所示的电路中，只闭合S1时______灯亮；只闭合S2时______灯亮；同时闭合S1、S2、S3将发生______事故。

【答案】L2；L1、L2；短路。
【解析】只闭合S1时，电流只有一条路径，分别经过L2和开关S1回到电源负极，因此只闭合S1时，只有L2灯亮；
只闭合S2时，电流只有一条路径，分别经过L2、开关S1、和L1回到电源负极，因此只闭合L1、L2 灯亮；
同时闭合S1、S2、S3时，电流从正极流出，通过三个开关直接回到负极，形成电源短路。
故答案为：L2；L1、L2；短路。
8．根据电路图连接实物图，连接导线不能交叉。

【解析】连接电路要从电池正极开始，按顺序依次连接。此题从电源正极开始，依次连接的顺序是开关、L1、L2、电池负极、右侧电池的正极到左侧电池的负极。如图：

9．根据电路图连实物图，连接导线不能交叉。

【解析】连接电路要从电池正极开始，按顺序依次连接。此题连接需要分开，先连接灯泡L2支路，然后再连接灯泡L1。如图：



1．关于电路的知识，下列说法中不正确的是(　　)。
A．只要电路闭合，电路中就有电流；
B．金属中的电流是由自由电子定向移动形成的；
C．在电路中，电源是把其他形式的能转化为电能的装置；
D．一般的电路是由电源、用电器、开关和导线组成的
【答案】A。
【解析】A、电路闭合，且有电源，电路中就有电流，故A错误但符合题意；
B、自由电子是负电荷，故金属中的电流是由自由电子定向移动形成的，故B正确但不符合题意；
C、在电路中，电源是把其它形式能转化为电能的装置，故C正确但不符合题意；
D、一般的电路是由电源、用电器、开关和导线组成的，故D正确但不符合题意；故选A。
2.以下不能作为电源的是(　　)。
A．蓄电池 B．干电池 C．电动机 D．发电机
【答案】C。
【解析】常见的电源有：蓄电池、干电池、发电机，可以把其它形式的能转化为电能，电动机是用电器，不是电源。故选C。
3.关于电流和电源，下列说法中正确的是（　　）。
A．电路中只要有电源，就一定有电流；
B．电流是由电荷的无规则运动形成的；
C．在电源外部的电路中电流从电源的正极流向负极；
D．金属导体中的电流方向，就是自由电子的定向移动方向
【答案】C。
【解析】A、电路中有电源，如果电路没有闭合，则电路中没有电流，故A错误；
B、电荷的定向移动方向形成电流，电荷的无规则运动不会形成电流，故B错误；
C、在电源外部，电流由电源正极流向电源负极，故C正确；
D、电子带负电，金属导体中电流的方向与电子定向移动的方向相反，故D错误；故选C。
4. 手机电池是可重复使用的电池，它能被充电和放电成千次。下列关于手机电池的说法中正确的是( )。
A. 电池在手机待机和充电时都是提供电能的；
B. 电池在手机待机和充电时都是消耗电能的；
C. 手机待机时，电池消耗电能；在充电时，电池提供电能；
D. 手机待机时，电池提供电能；在充电时，电池消耗电能
【答案】D。
【解析】电池在手机待机时是电源，消耗化学能，为手机电路提供电能，充电时相当于一个用电器，家族电路的电能转化为化学能储存在电池中，故ABC错误，D正确。选D。
5.请根据下面的实物连接图在右边的方框内画出电路图。

【解析】电路中有电池、电动机、小灯泡、开关和连接导线。用这些元件的电路符号代替即可画出其电路图。如图所示：

6.如图甲所示的电路图，将图乙中的电路元件用笔画线连起来。（要求：连线不能交叉）

【解析】由图甲可知，两灯串联，开关控制整个电路。
先连接电源，根据电流的流向，电流从电源正极流出，依次通过L1→L2→开关，回到电源负极，由此连接实物如图所示：

7.一个完整的电路是由提供电能的______、消耗电能的______、控制电路通断的_______和提供电的流动路径的____________四部分组成的。
【答案】电源；用电器；开关；导线。
【解析】电路是指用导线把电源、用电器、开关连接起来组成的电流的路径，其中提供电能的是电源，消耗电能的是用电器，控制电路通断的是开关，提供电的流动路径达到输送电能的是导线。
故答案为：电源；用电器；开关；导线。
8.如图所示，当开关S1、S2断开时，电路处于_______状态；当开关S1闭合、S2断开时，电路处于_______状态；当开关S1、S2都闭合时，电路处于_______状态。

【答案】断路；通路；短路。
【解析】当开关S1、S2断开时，电路中不能形成电流的通路，故电路处于断路状态；
当开关S1闭合、S2断开时，电路中有电流通过灯泡，处于通路状态；
当开关S1、S2都闭合时，导线直接连接电源的两端，电路处于短路状态。
